Nettverkssvitsj - Konfigurer VLAN for å separere trafikk mellom avdelinger.

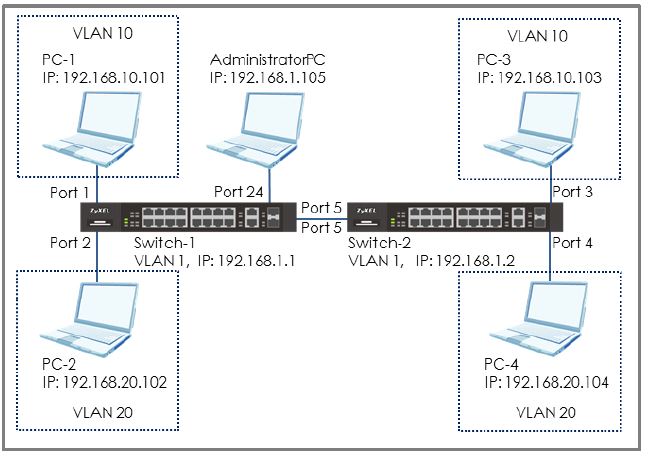

Dette eksemplet viser hvordan du konfigurerer svitsjen til å skille trafikk mellom avdelinger.
Ved hjelp av statisk VLAN vil verter som har tilgang til samme VLAN, bare kunne kommunisere med hverandre.

Konfigurer VLAN for å skille trafikken mellom avdelinger

Konfigurer Switch-1

1. Konfigurer VLAN1 på Switch-1:
Port 1, 2 som Normal (Forhindre at VLAN1 kringkaster pakker til port 1, 2). Gå inn i web GUI og gå til:

SWITCHING > VLAN > VLAN Setup > Static VLAN

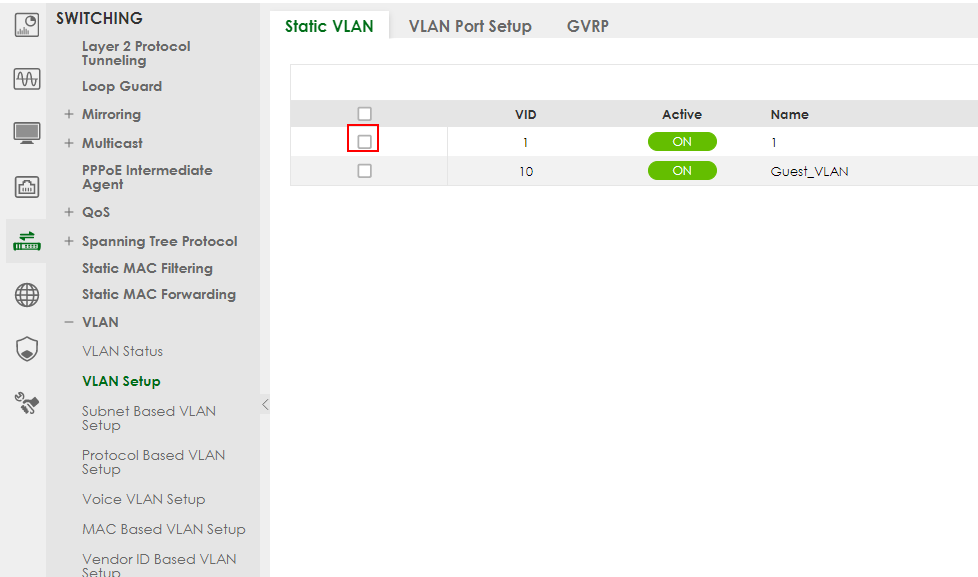

Velg deretter VLAN1 (VID1) og klikk på "Add/Edit":

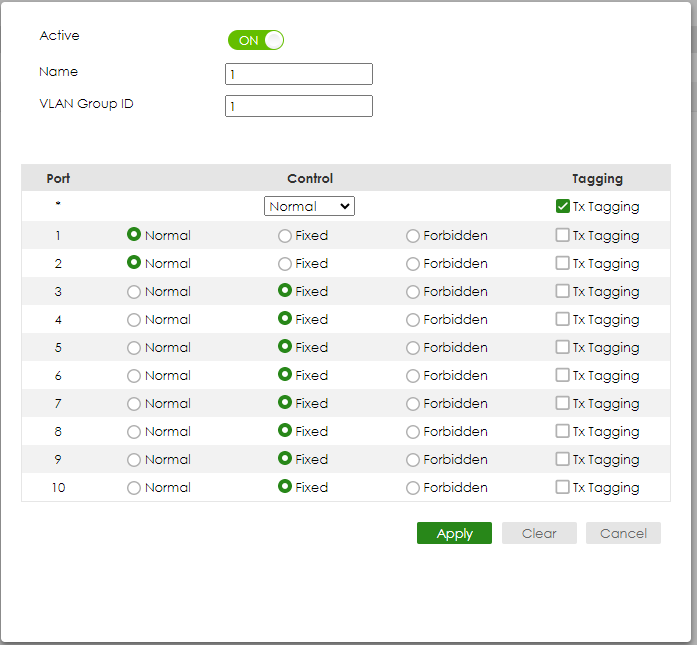

Velg port 1, 2 som Normal. Klikk på "Legg til".

Opprett VLAN10 på Switch-1:
Gå inn i web GUI og gå til:

SWITCHING > VLAN > VLAN Setup > Static VLAN

Klikk deretter på Add/Edit:

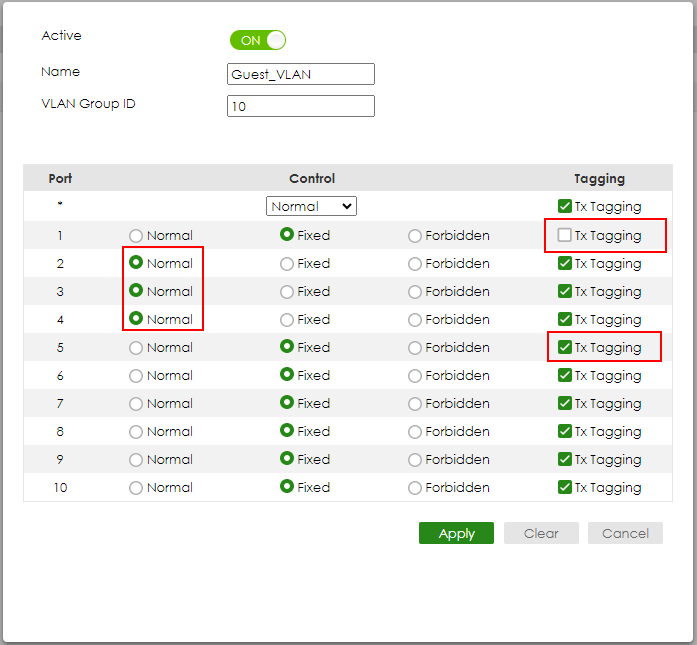

Kryss av for "ACTIVE" Skriv inn Name og VLAN Group ID=10. Velg port 1, 5 som Fixed og fjern merket for Tx Tagging(Untagged) på port 1 og merk av for Tx Tagging(Tagged) på port 5. Klikk på "Apply".

Opprett VLAN20 på Switch-1:
Gå inn i web GUI og gå til:

SWITCHING > VLAN > VLAN Setup

Klikk på Add/Edit.

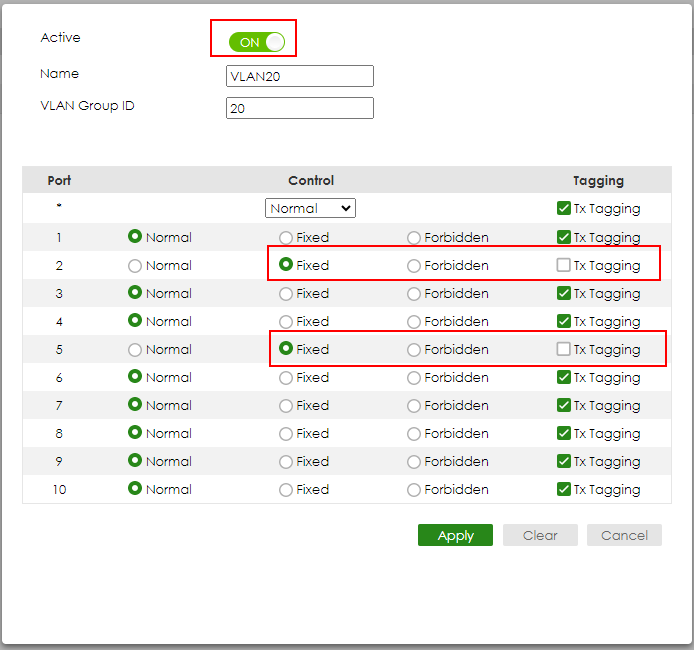

Kryss av for "ACTIVE" og skriv inn Name og VLAN Group ID=20. Velg port 2, 5 som Fixed og fjern merket for Tx Tagging(Untagged) på port 2 og merk av for Tx Tagging(Tagged) på port 5. Klikk på "Apply".

Angi PVID på Switch-1:
Gå til:

SWITCHING > VLAN > VLAN Setup > VLAN Port Setup

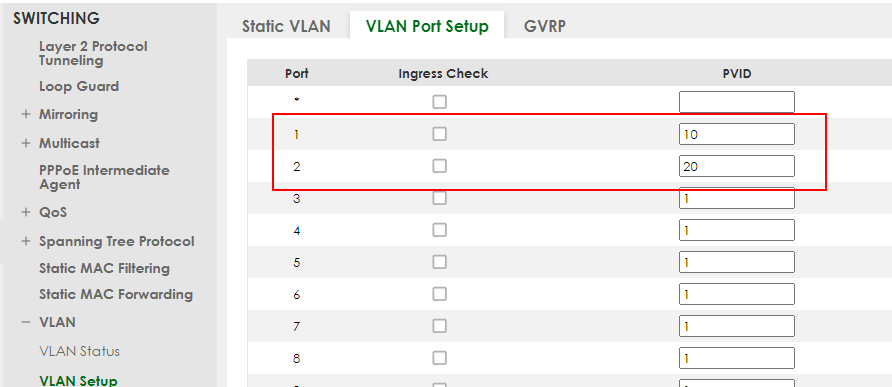

Angi port 1 som PVID=10 (VLAN 10) og port 2 som PVID=20 (VLAN 20).

Konfigurer bryter 2

Konfigurer VLAN1 på Switch-2:
Port 3, 4 som Normal port (dette hindrer VLAN1 i å kringkaste pakker til port 3, 4). Gå inn i web GUI og gå til:

SWITCHING > VLAN > VLAN Setup > Static VLAN > Select VID1 > Add/Edit

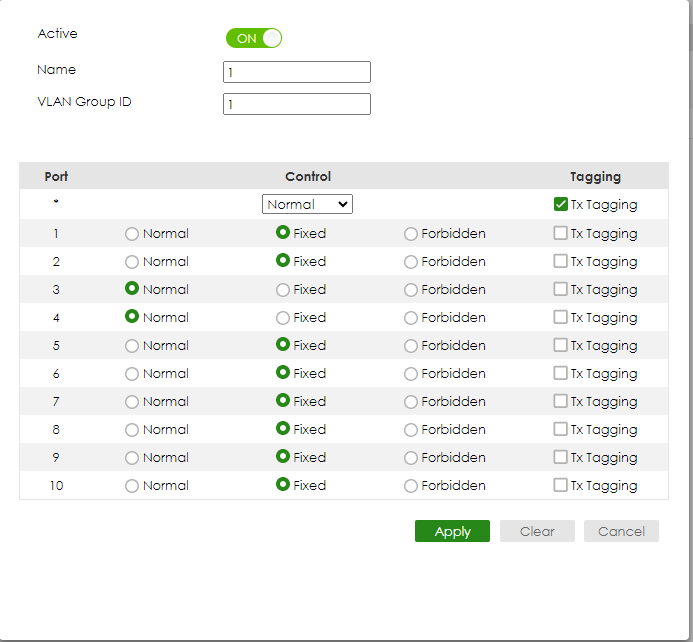

Velg port 3, 4 som Normal.
Klikk på "Legg til".

Opprett VLAN10 på Switch-2:
Gå inn i web GUI og gå til:

SWITCHING > VLAN > VLAN Setup > Static VLAN > Add/Edit

Kryss av for "ACTIVE" Skriv inn navn og VLAN Group ID=10.

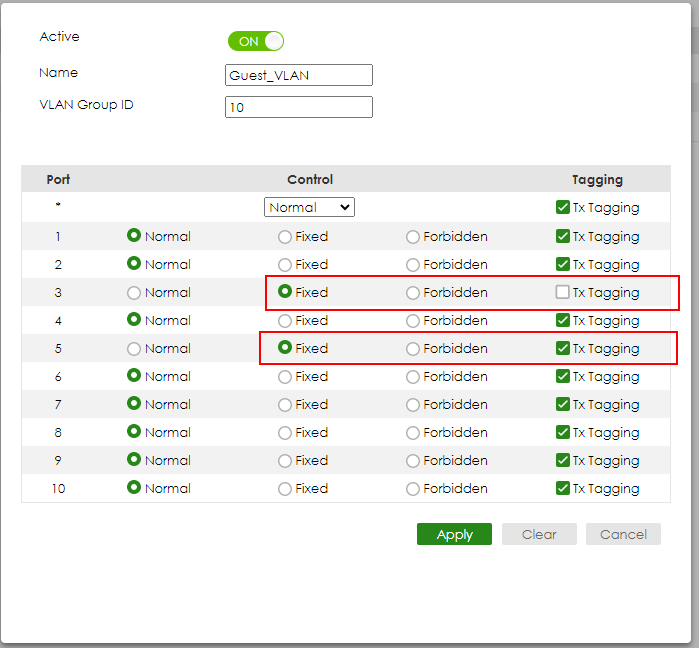

Velg port 3, 5 som Fixed og fjern merket for Tx Tagging(Untagged) på port 3 og merk av for Tx Tagging(Tagged) på port.
Klikk på "Apply".

Opprett VLAN20 på Switch-2:
Gå inn i web GUI og gå til:

SWITCHING > VLAN > VLAN Setup > Static VLAN > Add/Edit

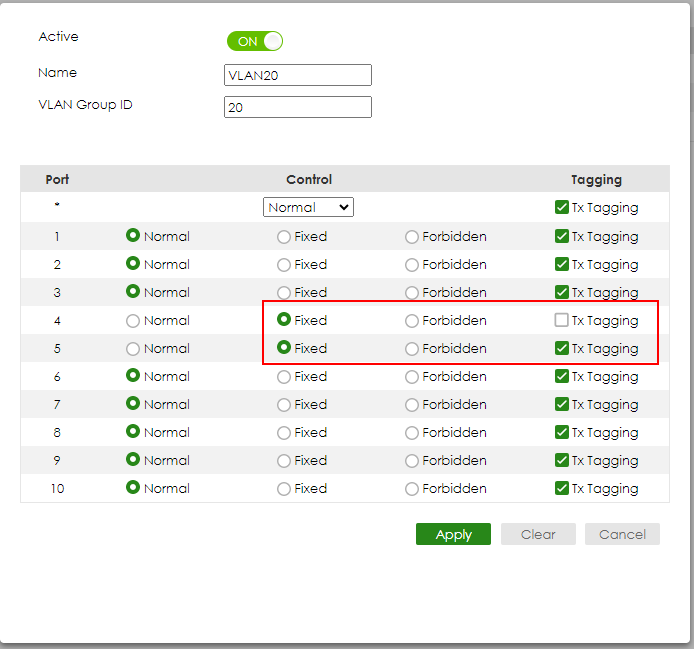

Kryss av for "ACTIVE" og skriv inn Name og VLAN Group ID=20. Velg port 4, 5 som Fixed og fjern merket for Tx Tagging(Untagged) på port 4 og merk av for Tx Tagging(Tagged) på port.
Klikk på "Apply".

Angi PVID på Switch-2:

Gå til:

SWITCHING > VLAN > VLAN Setup > VLAN Port Setup

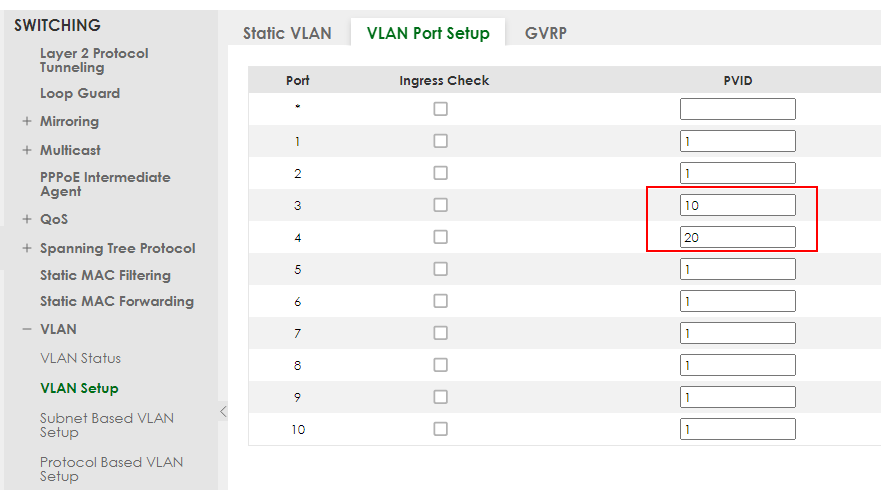

Angi port 3 som PVID=10 (VLAN 10) og port 4 som PVID=20.

Test resultatet

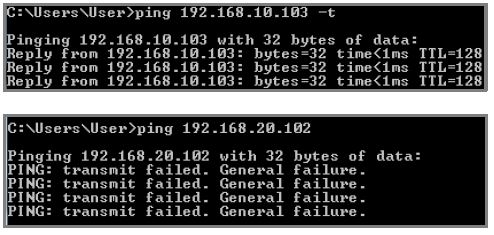

• PC-en i samme VLAN kan pinge hver PC-1 kan pinge PC-3, men PC-1 kan ikke pinge PC-2.

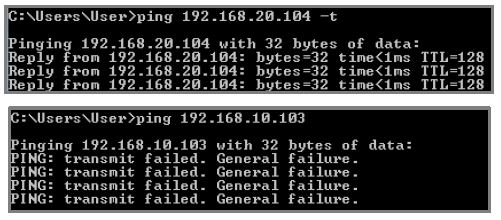

• PC-2 kan pinge PC-4, men PC-2 kan ikke pinge PC-3.
