Artikkelen forklarer hvordan du konfigurerer Link Aggregation (LAG) på en switch, og beskriver forskjellene mellom statisk LAG og LACP (Link Aggregation Control Protocol). LAG kombinerer to eller flere porter for å øke kapasiteten og påliteligheten. Statisk LAG krever manuell konfigurering i begge ender, mens LACP tillater automatisk forhandling ved hjelp av kontrollpakker. Artikkelen beskriver fordelene og ulempene ved hver metode, for eksempel at statisk LAG ikke belaster CPU-en og at LACP kan oppdage feil på koblingene. Den gir en trinnvis veiledning for konfigurering av LAG, inkludert kontroll av portstatus, sikring av at loop guard er inaktiv og konfigurering av link aggregation via innstillingsmenyen på switch.
Hva er Link Aggregation (LAG)?
Link Aggregation (LAG) er en teknikk som kombinerer flere nettverksporter til en enkelt logisk kobling for å øke den totale båndbredden og forbedre nettverkets pålitelighet. Denne prosessen kan implementeres på to hovedmåter: statisk linkaggregering og Link Aggregation Control Protocol (LACP).
Statisk linkaggregering
Statisk linkaggregering innebærer manuell konfigurering av to eller flere porter for å fungere som en enkelt logisk kanal. Dette oppsettet krever nøye konfigurering i begge ender (f.eks. switches eller servere) for å sikre at begge sider av lenken har identiske statiske trunk-konfigurasjoner. Resultatet er en logisk port som gir en kombinert båndbredde som er summen av de enkelte portene.
Fordeler med statisk linkaggregering:
- Grupperer to til åtte porter som en enkelt virtuell kobling, noe som forbedrer gjennomstrømningen.
- Øker nettverkets pålitelighet og redundans mellom tilkoblede enheter.
Link Aggregation Control Protocol (LACP)
LACP er en standardisert protokoll definert i IEEE 802.3ad-spesifikasjonen. Den muliggjør automatisk samling av flere fysiske porter til en enkelt logisk kobling, ved hjelp av LACP-pakker for å administrere tilkoblingen.
Med LACP kobles flere porter sammen for å danne en Link Aggregation Group (LAG) med båndbredde som tilsvarer summen av de aggregerte portene. Protokollen automatiserer ikke bare forhandlingsprosessen for portaggregering, men inkluderer også mekanismer for å overvåke koblingens tilstand. I tilfelle en linjefeil kan LACP automatisk fjerne den defekte linjen fra aggregeringen, noe som sikrer fortsatt drift.
Fordeler med LACP:
- Muliggjør automatisk forhandling mellom switches ved å sende LACP-pakker.
- Overvåker linjeintegriteten for å oppdage feil, selv om feilen ikke er direkte knyttet til LAG, og kan fjerne feilaktige koblinger fra gruppen.
- Maksimerer utnyttelsen av tilgjengelig båndbredde mellom switches og andre nettverksenheter.
- Muliggjør lastbalansering på tvers av flere porter, noe som optimaliserer den generelle nettverksytelsen.
Konklusjon
Link Aggregation er en viktig teknikk for å forbedre nettverkskapasitet og pålitelighet. Enten gjennom statiske konfigurasjoner eller den mer dynamiske LACP, forbedrer kombinasjonen av flere porter til en enkelt logisk kobling effektivt datagjennomstrømningen og motstandsdyktigheten mot feil på enkeltporter. Etter hvert som nettverkene fortsetter å utvikle seg, kan forståelse og implementering av LAG styrke nettverksytelsen og påliteligheten betydelig.
| Type | Statisk trunk | LACP |
| Mekanisme | Statisk binding uten pakkeforhandling | Dynamisk forhandlet av LACP-pakker |
| Fordeler | Ingen belastning på CPU | Oppdager koblingsfeil uten at noen fysisk kobling går ned |
| Ulemper | Kan ikke oppdage koblingsfeil | Høyere CPU-belastning på grunn av kontroll av pakker |
Konfigurer Link Aggregation (LAG)
MERK: Konfigurer først, koble deretter til!
Det anbefales på det sterkeste å ikke koble til LACP-porter før du har konfigurert LACP; ellers kan nettverket oppleve sløyfer. Hvis RSTP allerede er aktivert på begge switches, kan du imidlertid koble til portene før du fullfører LACP-konfigurasjonen. Hvis switch ikke mottar LACP-probe-pakker, vil portene bli blokkert av RSTP, og det vil ikke oppstå noen sløyfe. I motsetning til dette kan det fortsatt oppstå sløyfer ved bruk av en statisk trunk, fordi det ikke utveksles noen LACP-forhandlingspakker.
Sjekk før du starter
Kontroller følgende:

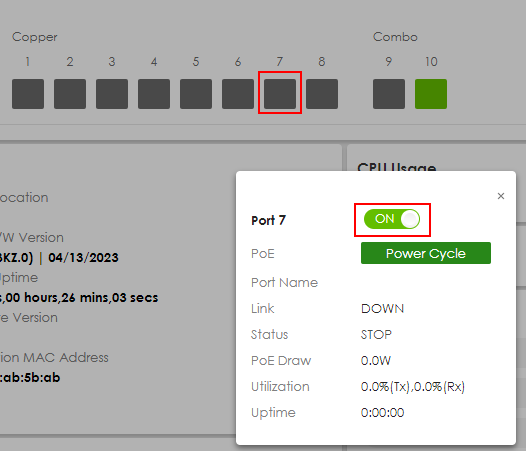

- Sjekk portstatus, her eksempelport 7/8:
Sørg også for at portene er aktivert:

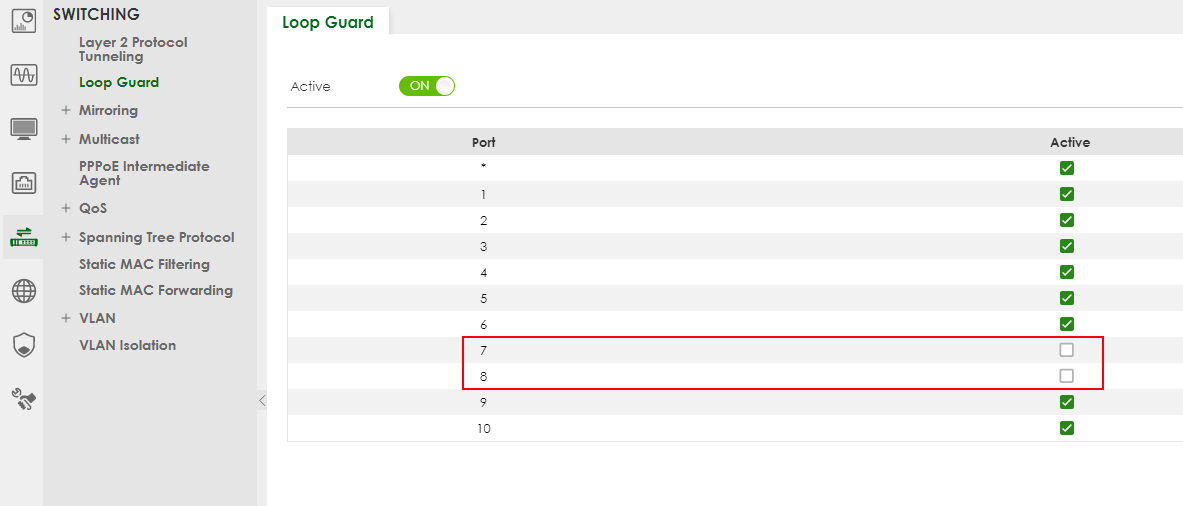

Deretter må du sjekke at Loop Guard ikke er aktivert på disse portene. Naviger til:
SWITCHING > Loop Guard
Trykk deretter på «Apply»

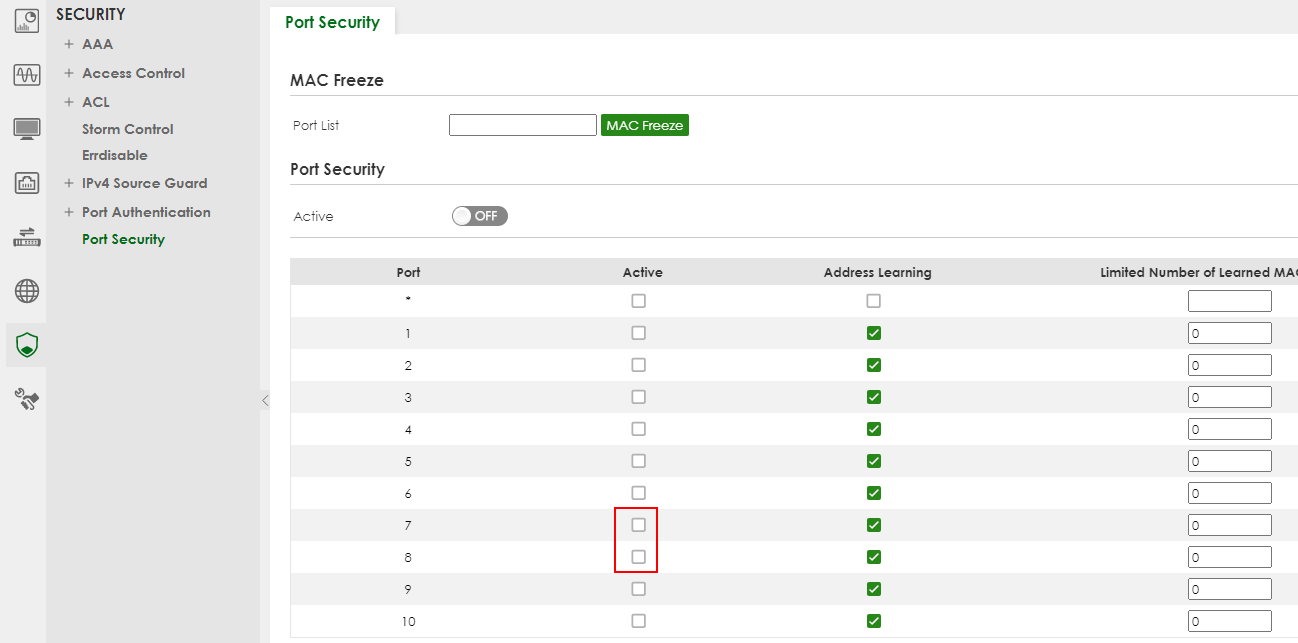

Kontroller at port-sikkerheten er deaktivert på de nødvendige portene ved å navigere til:
SECURITY > Port Security
Nå kan vi begynne å konfigurere Link Aggregation.
Link Aggregation
Nå kan vi begynne å konfigurere Link Aggregation ved å navigere til:
PORT > Link Aggregation > Link Aggregation Setting

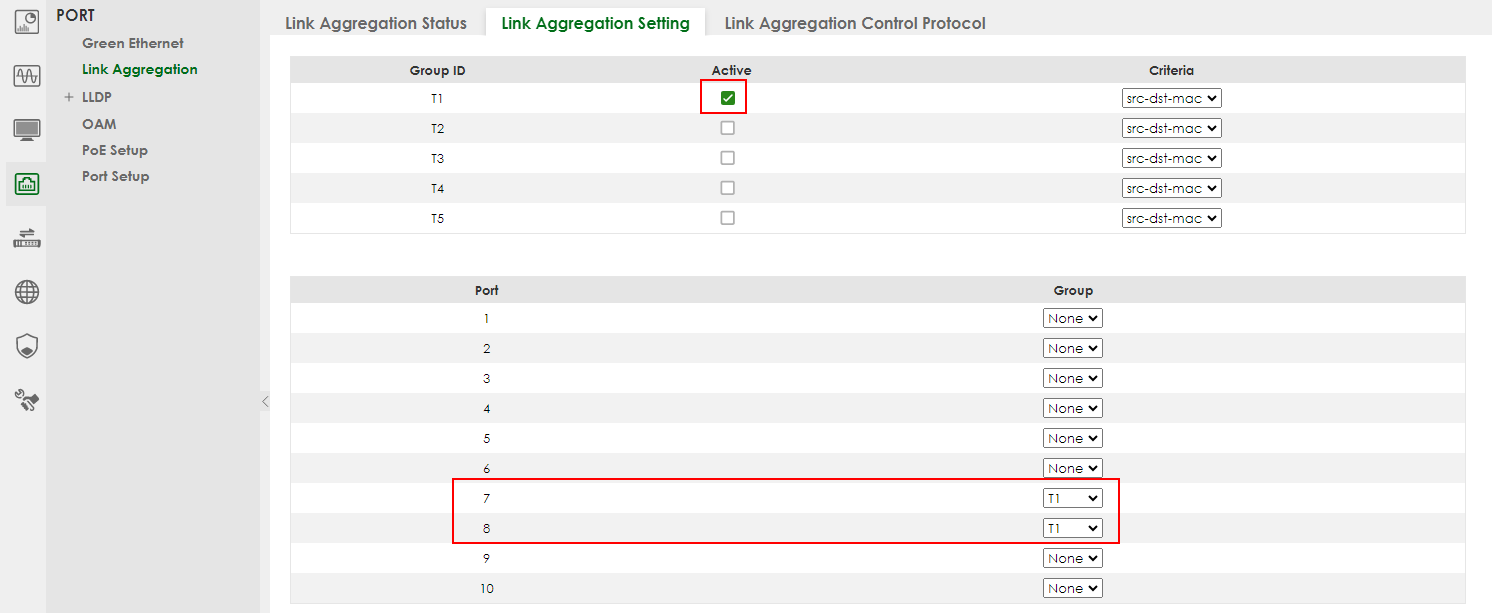

Aktiver gruppe-ID-en du vil bruke, og velg den samme gruppen på portene du vil aggregere.
Info: src-dst-mac for å distribuere trafikk basert på en kombinasjon av pakkens kilde- og destinasjons-MAC-adresser.
Velg porter som skal brukes av (her) T4:
Gå ned og bruk innstillingene.
Nå er port 7/8 bundet sammen til en linkaggregering.
Ikke glem å lagre konfigurasjonen: Switch Konfigurasjon tapt etter strømbrudd eller problem med strømavbrudd
Bekreft resultatene

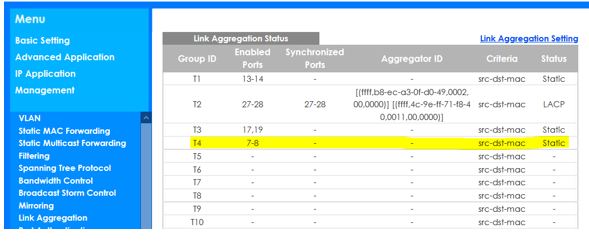

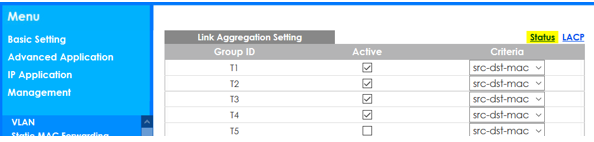

Du kan dobbeltsjekke ved å gå tilbake til Status:
Da ser du at Trunk er tilordnet port 7 og 8 og klar til bruk.
