Magic Office Quad-Band Repeater – Få bedre mobildekning på kontoret!

I dagens konkurranseutsatte marked har pålitelig mobildekning blitt avgjørende for virksomheter som restauranter, butikker og lager – spesielt i områder med dårlig signalkvalitet. Kunder forventer sømløs tilkobling, og et svakt mobilsignal kan påvirke opplevelsen deres like mye som kvaliteten på et produkt eller en tjeneste.

Denne artikkelen presenterer Zyxels nye «Magic Office»-løsning for mobildekning innendørs, som er utviklet for å løse signalproblemer i utfordrende miljøer. Vi vil veilede deg gjennom installasjon, oppsett og feilsøking av dette innovative produktet, som bruker et 5G-signal til å skape et nettverk på tvers av flere rom gjennom strategisk plasserte antenner. Når oppsettet er fullført, vil du ha et robust innendørs mobilnettverk som sikrer at virksomheten din forblir tilkoblet og tilgjengelig, noe som forbedrer både kundetilfredshet og kundelojalitet.

MagicOffice, med en dekningsareal på opptil 900 kvadratmeter, er den beste løsningen.

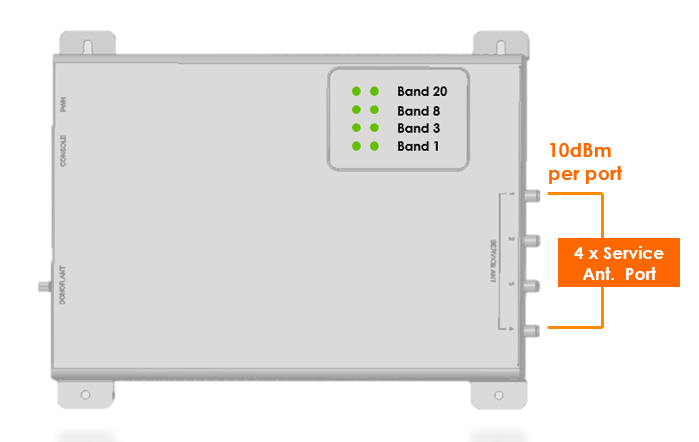

Plassering For små kontorer, barer, restauranter eller butikker som trenger forbedret innendørs dekning på mobilnettet Opptil 900 m² dekning Fordeler Støtte for 2G, 3G, 4G, 5G-NRFDD og NB-IoT Støtte for 4 bånd (B1, 3, 8, 20) samtidig Garantert ytelse for tale og data Problemfri installasjon med et utvalgt verktøysett Velg det som passer best til miljøet. Enkel planlegging av dekning 4 x SMA-serviceantenneporter, hver dekker et gulvareal på 15 x 15 m med en 25 m lang myk koaksialkabel.

Maksimer mobilsignalene innendørs umiddelbart og utvid dekningen

Installasjon av donorantenne er avgjørende for en mobil repeater-løsning, fordi donorens signalstyrke og signalkvalitet har betydelig innvirkning på innendørs signaldekning, samtalekvalitet og dataytelse.
For systemintegratorer innen IBS-feltet er måling av donorsignal og antenneinstallasjon grunnleggende oppgaver; for IT-baserte systemintegratorer kan oppgavene være kompliserte som kunst, fordi oppgavene vanligvis krever at en RF-spesialist gjennomfører en stedundersøkelse for utplassering.
Takket være intelligent systemdesign som automatisk forsterkningskontroll (AGC), unngåelse av svingninger og automatisk nivellering, samt intuitive og tydelige LED-indikatorer på den tematiske kontorrepeateren, blir måling av donorsignalet og installasjon av repeateren nå like enkelt som 1-2-3.
Dette dokumentet gir en trinnvis veiledning for installasjon av MagicOffice, inkludert valg av donorantenne, identifisering av donorsignal, installasjon av donorantenne og serviceantenne samt gjenkjenning av LED-indikatorer for å få MagicOffice-repeateren online og klar til bruk umiddelbart.

Valg av donorantenne
Utendørs retningsbestemt antenne (Yagi- eller log-periodisk antenne)
Den retningsbestemte Yagi-antennen sender eller mottar signaler som kommer fra en bestemt retning. Den er ideell som donorantenne for kommunikasjon med en basestasjon (BTS) langt unna eller perfekt for et område med svært svakt signal. På den annen side er antenneforsterkningen høyere på grunn av dens retningsbestemte natur, og sendestrålen er mye smalere og mer fokusert.
Derfor, hvis installasjonsscenariet er i et landlig område med et svært svakt signal, f.eks. kun 1 bar signal, eller ved en samlokalisering med flere operatører, hvor én bestemt operatør leverer et svakere signal sammenlignet med andre operatører:

I disse scenariene har retningsantennen fordeler ved å rette den mot BTS-en med det svakere signalet.

Men hvis det utendørs donorsignalet har god signalstyrke og kvalitet, f.eks. 3 streker, eller hvis signalforskjellen mellom flere operatører er ganske jevn, vil det være en ulempe for installasjonen å velge en retningsbestemt antenne som donorantenne. En utendørs panelantenne vil være et bedre alternativ.

Utendørs panelantenne
En utendørs panelantenne er også en type retningsbestemt antenne.

Likevel, i motsetning til en retningsbestemt Yagi-antenne som har en fokusert sendestråle (f.eks. har ZX-planet en smalere horisontal vinkel, og XY-planet har en mindre vertikal vinkel for sending og mottak av signal) og krever nøye innretting av antenneretningen for å motta BTS-signalet godt, har panelantennen en bredere stråle for signaloverføring og mottak.

Når et utendørs donorsignal har god signalstyrke eller et balansert signalgap mellom flere bærere, vil valg av en utendørs panelantenne spare tid og krefter på å peke antenneretningen.

Finne et egnet sted for installasjon av donorantennen

Alternativ 1: Android-appen Network Cell Info

* Forbered 1 eller 2 Android-telefoner med støtte for to SIM-kort og flere operatørers
for en befaring.

* Gå rundt bygningen

* Signalforskjell mellom operatører
og finn den beste Donor skal være mindre enn 20 dB til
signalplassering med Android, sørg for balansert utgang
App Nettverkscelleinfo. Strøm.

Alternativ 2: Spektrumanalysator (f.eks. Seeed Studios RF Explorer) pluss nettstedet «Spectrummonitoring.com»
Når du arbeider med signalmåling, må du bruke en retningsbestemt antenne som kobles til spektrumanalysatoren, og justere målfrekvensområdet for observasjon. For installasjon av repeater, fokuser på «downlink»-frekvensen.

Det er ikke nødvendig å fokusere på «uplink», da repeaterens programvare automatisk håndterer uplink-frekvensen.

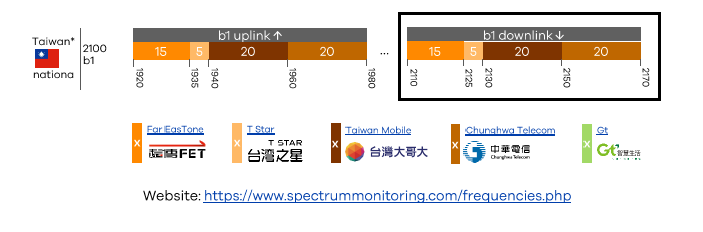

I det følgende eksemplet er B1 2100 MHz illustrert.

FarEasTone-signalet er på venstre side av frekvensområdet, og på spektrumdiagrammet viser det at FarEasTone-signalet er lavere på den posisjonen.

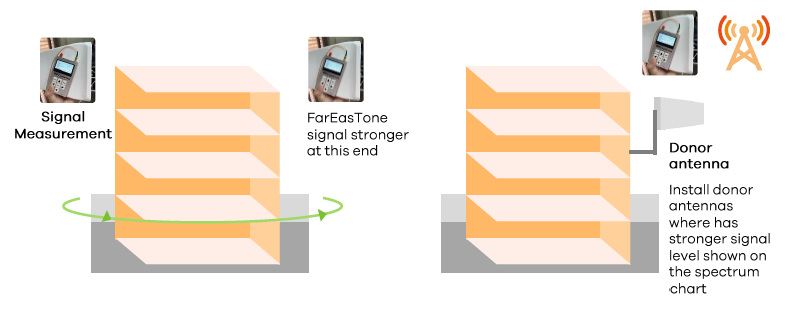

* Gå rundt bygningen og

* Signalgapet mellom operatørene skal
finne det beste donorsignalet være mindre enn 20 dB for å sikre
plassering med balansert utgangseffekt i spektrumet.
Analysator.

Identifiser plasseringen av serviceantennen.

En tommelfingerregel for installasjon av tjenesteantenner er å identifisere stedet der forbedring av mobildekningen er nødvendig, prøve å maksimere avstanden så langt som mulig mellom donor- og tjenesteantennen, eller skape mer isolasjon mellom donor- og tjenesteantennene, f.eks. ved å utnytte tykt materiale mellom antennene, eller rette antennemønsteret i motsatt retning.

MagicOffice kan maksimere systemforsterkningen, og mobilbrukere kan dra nytte av tjenesteantennens større innendørs dekningsområde.

Monter MagicOffice-repeateren

Identifiser kabellengdene til serviceantennene som er balanserte, og installer repeateren i nærheten av en stikkontakt.

Ikke slå på repeateren på dette tidspunktet.

Koble til donorantennen

Når du installerer en donorantenne, er den riktige høyden for donorantenneplasseringene 5. etasje eller lavere, og den skal være fri for hindringer hvis mulig.

BTS-antenner har en nedadrettet vinkel på ca. 6–8 grader, og når signalet forplanter seg og reflekteres av bygninger, vil signalet befinne seg rundt 4. etasje.

Følgelig bør den beste høyden for en donorantenne for et godt mottatt donorsignal ikke være høyere enn 5. etasje.

Installer serviceantenner
Bruk koaksialkabler med 50 Ohm impedans for å redusere kabeltap.

Kontroller MagicOffice LED-status og optimaliser antennen

Slå på repeateren; repeateren vil automatisk videresende og forsterke mobilsignalet.

MagicOffice-systemet fungerer automatisk og oppdager BTS-signal og systemisolering.

Når LED-lampen lyser grønt, videresender og forsterker systemet automatisk mobilsignalet.

Vanlige problemer

LED-statusen viser at BTS-signalet er for svakt eller for sterkt; finjuster eller juster retningen på donorantennen til LED1 på båndet lyser konstant grønt.

BTS-signalet er for svakt; hvis en retningsbestemt Yagi-antenne brukes, må du sjekke om den retningsbestemte antennen kan monteres høyere og prøve å vri antennens retning ved å rotere donorantennen horisontalt, og deretter sjekke om LED-lampen lyser grønt.

Hvis BTS-signalet er for sterkt, må du justere antenneretningen i motsatt retning for å redusere signalstyrken eller bytte til en Omni-antenne med lavere forsterkning som donorantenne.
LED-statusen viser svingningsbeskyttelse. Dette representerer donorantennen, og serviceantennen er ikke langt nok unna; det er ikke nok isolasjon for MagicOffice-systemet.

Et mulig alternativ er å flytte serviceantennen til et sted der det er solide materialer, f.eks. en betongvegg mellom serviceantennen og donorantennen, eller å bruke en innendørs panelantenne som vender i motsatt retning av donorantennen.
