Denne trinnvise veiledningen viser hvordan du konfigurerer VLAN med Zyxel GS/XGS Series Switch. Vi vil vise deg hvordan du legger til VLAN og hvordan du angir forskjellige oppsett mellom oppsett untagged og tagged VLAN. Zyxel støtter forskjellige typer VLAN, denne KB-en er basert på Tag-basert VLAN (802.1Q).

Steg for steg-veiledning

Disse trinnene viser deg hvordan du konfigurerer et VLAN som skiller gjestetrafikken i nettverket ditt, her som eksempel VLAN10. Vær oppmerksom på at denne veiledningen kun dekker konfigurasjonen av svitsjen.

1. Logg inn

2. Legg til VLAN

3. Angi PVID - for enheter som ikke støtter VLAN (VLAN-ubevisste)

4. CLI Eksempel

5. Dypere informasjon

1. Logg inn på bryteren

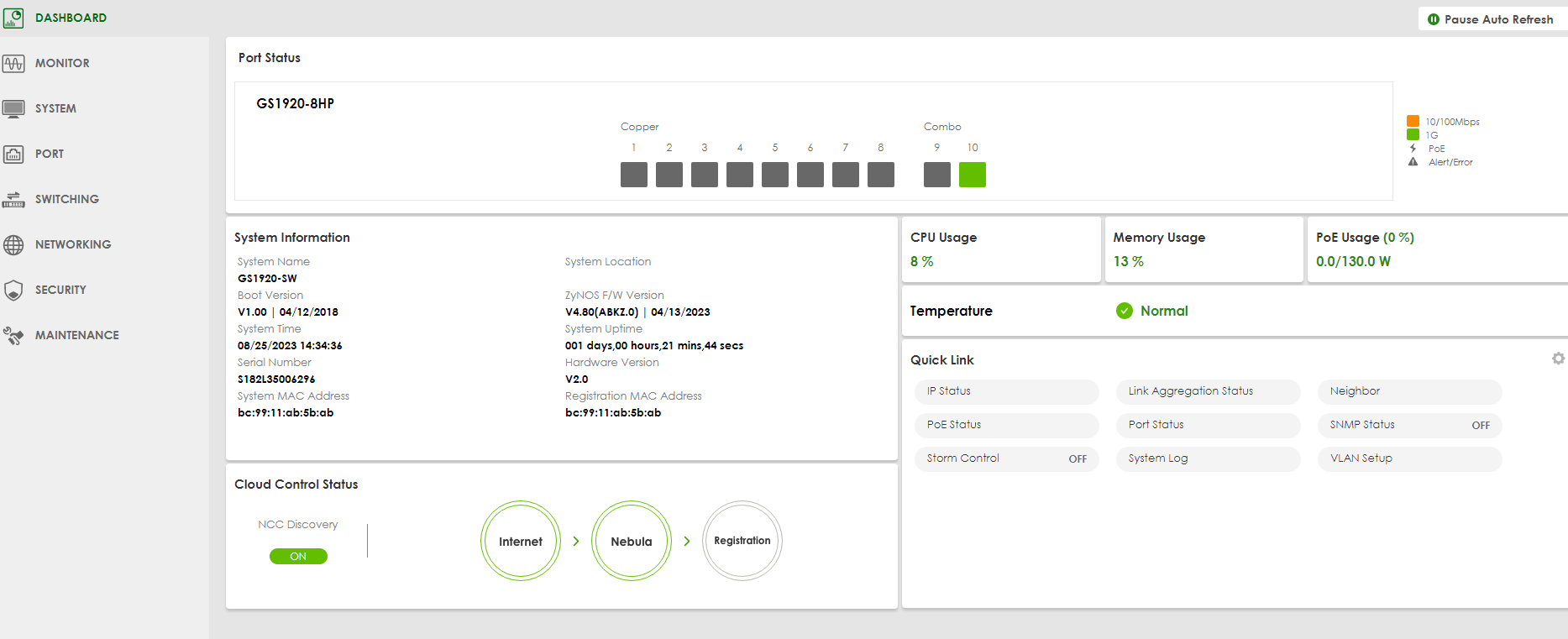

Vennligst logg inn på Switch med standard IP 192.168.1.1 og "Ignorer" denne meldingen, dette kan endres senere.

Hvis du har problemer, kan du se på denne artikkelen:

Nettverksbryter - Endre IP-adressen for bryteradministrasjon [Første innlogging]

2. Legg til VLAN

Gå til:

dyn_repppppppp_0

"Klikk" > Statisk VLAN

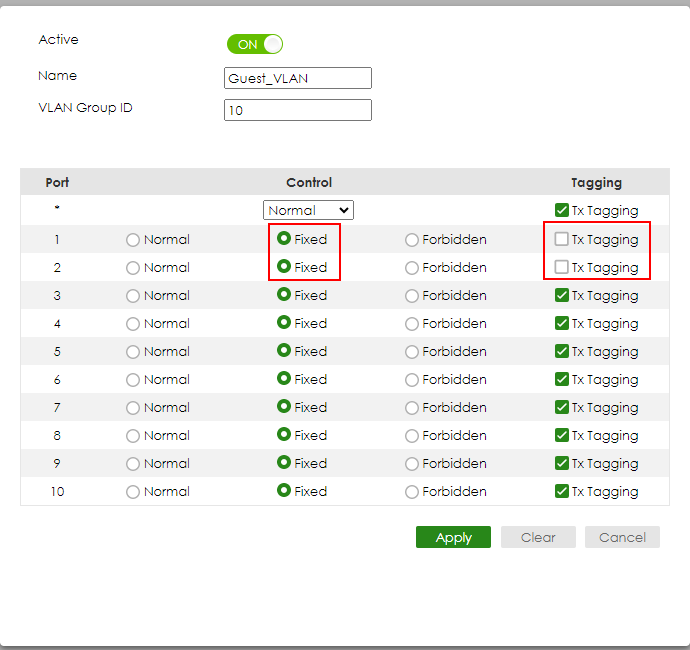

Legg til navn, VLAN-ID, velg kontroll og tagging.
Her setter vi alle porter til fast og tagging, bortsett fra port 1-2, denne porten vil bli brukt for enheter som ikke kan håndtere VLAN (VLAN uvitende som vanlig PC, en PVID for denne porten vil være nødvendig!) og alle andre porter for enheter som kan VLAN- (VLAN-bevisste). Til slutt klikker du på ADD:

Normal: Gjør at porten blir med i dette VLAN dynamisk

Fixed (Fast): Gjør porten til et fast medlem av dette VLAN

Forbidden (Forbudt): Forby porten å bli med i VLAN

3. Angi en PVID

For enheter som ikke støtter VLAN (VLAN-ubevisste, som en vanlig PC).

I eksemplet før er port 1-2 ikke satt til Tx-Tagging. Denne porten skal bare være medlem av VLAN10 og ikke av VLAN1. Gå til:

dyn_repppppppp_1

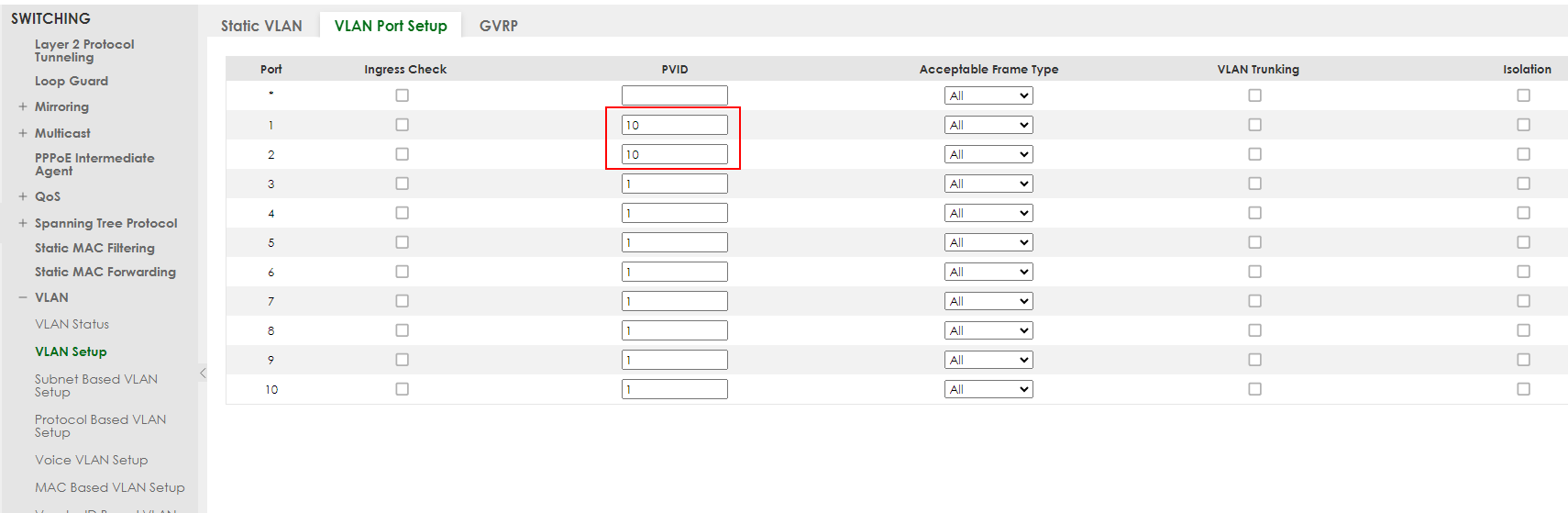

Sett Port 1-2 til PVID 10 og bruk innstillingene:

Ytterligere dypere informasjon om VLAN Trunking finner du her.

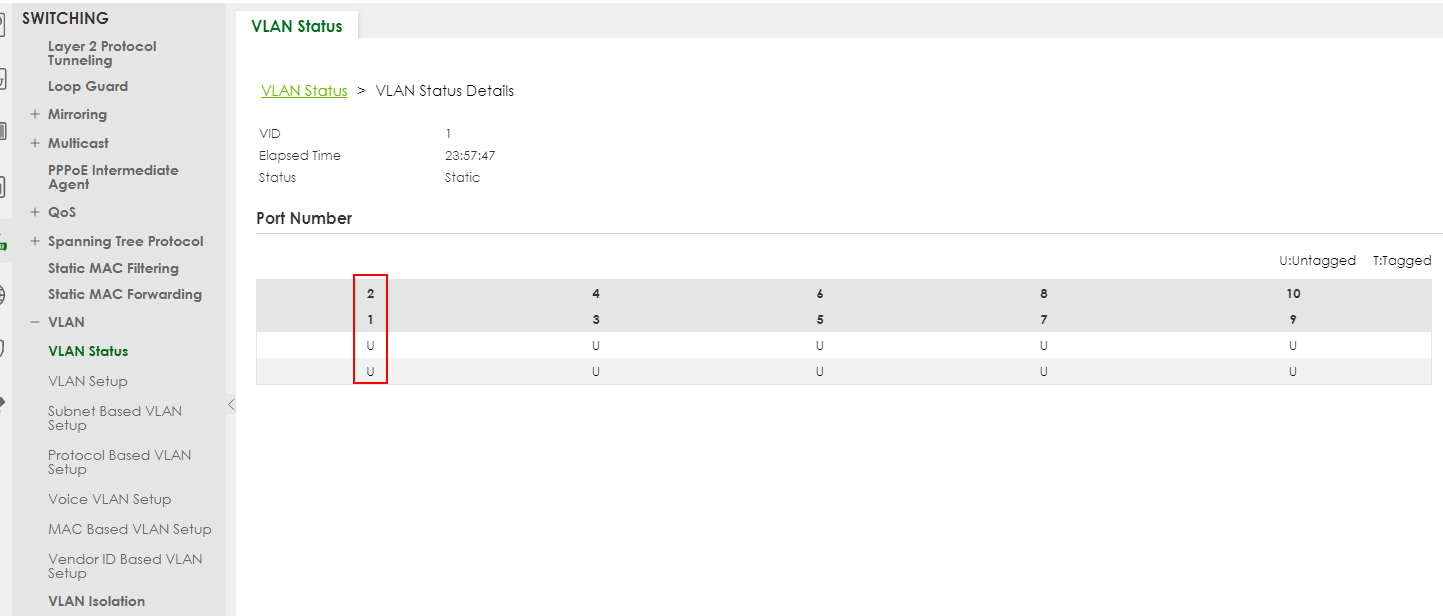

Nå sjekker vi (gå til Avansert program > VLAN > Status) VLAN1:

Her er vårt VLAN1 også umerket på port 1,2, og vi vil bare ha ett enkelt umerket VLAN per port.

Naviger deretter tilbake til:

dyn_repppppppp_2

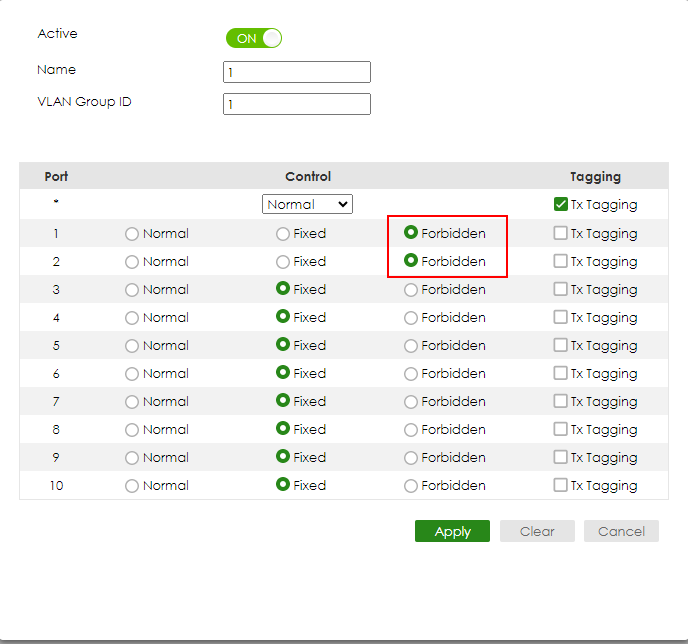

Velg deretter VLAN1, klikk på "Legg til/rediger" og endre Port1-2 til Forbidden, og bruk:

Hvorfor trenger vi dette?

En port kan bare støtte ett umerket medlemskap, men flere merkede medlemskap! I standardkonfigurasjonen er alle portene tilordnet VLAN1 uten tagging. Du finner mer informasjon her.

Etter at du har konfigurert svitsjen, bør du alltid lagre den nye konfigurasjonen på svitsjen.
Ellers vil bryteren miste endringene etter en omstart.
Svitsjkonfigurasjon tapt etter strømbrudd eller strømsyklusproblem

4. CLI Eksempel

Eksempel Gjeldende konfigurasjon etter å ha lagt til VLAN (GS2220-28HP):

dyn_repppppppppp_3

Utdypende informasjon

Hvis du vil lære mer om VLAN-designet vårt, kan du ta en titt her:
