Denne artikkelen tar for seg inter-VLAN-ruting på XS3800, XGS4700 og andre L3-svitsjer.

I vårt scenario ønsker vi å redusere trafikken til Security Gateway og bruke XS3800 som ruter for inter-VLAN-trafikken.


Først må vi legge til VLAN i Security Gateway.

Configuration > Network > Interface > VLAN > Add


Nå legger vi til de samme VLAN-ene på svitsjen.

SWITCHING > VLAN > VLAN Setup > Static VLAN

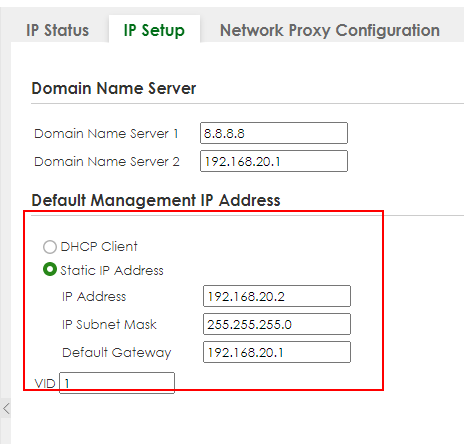

Deretter må vi gi switchen en IP i hvert av disse VLAN-ene

SYSTEM > IP Setup > IP Setup

Gå deretter til Management IP Address og legg til VLAN-ene i Management IP Address Records.

Deretter må vi endre standardruteren/standardgatewayen for nettverksklientene.

Configuration > Network > Interface > VLAN > Edit


Nettverksklientene bruker nå svitsjen som gateway/ruter.
