Denne artikkelen vil vise deg hvordan du konfigurerer og installerer din nye XMG1930-svitsj [i frittstående modus, for Nebula klikk her ] gjennom oppsettsveiviseren som dukker opp når du først logger på bryteren. Denne veiledningen viser hvordan du kjører gjennom denne veiviseren for å konfigurere Basic (IP-adresse, admin-passord, SNMP, Link Aggregation (LAG)), Protection (Loop Guard, Broadcast Storm Control), VLAN og QoS (Quality of Service).

La oss begynne med å logge på bryteren ved å bruke nettleseren din for å skrive inn https://192.168.1.1 og deretter skrive inn legitimasjonen din: brukernavn: admin og standardpassordet: 1234

Hvis du ikke kan logge på bryteren, vennligst se denne artikkelen .

Nå har du kommet til installasjonsveiviseren.

Innholdsfortegnelse

1) Grunnleggende

1.1 Oppsett IP

1.2 Administratorpassord og SNMP

1.3 Link Aggregation

1.3.3 Konfigurer Link Aggregation

2) Beskyttelse

2.1 Loop Guard

2.2 Broadcast Storm Control

3) Konfigurer VLAN

3.1 Velg porter og tildel VLAN-ID

3.2 VLAN-konfigurasjonstrinn

3.2.1 Opprett opptil 5 VLAN ved å angi VLAN ID (2-4094)

3.2.2 Velg porter og spesifiser VID for VLAN umerket medlemstilordning

3.2.3 Velg porter som skal være det trunkmerkede portmedlemmet for alle VLAN

4) QoS (Quality of Service)

1) Grunnleggende

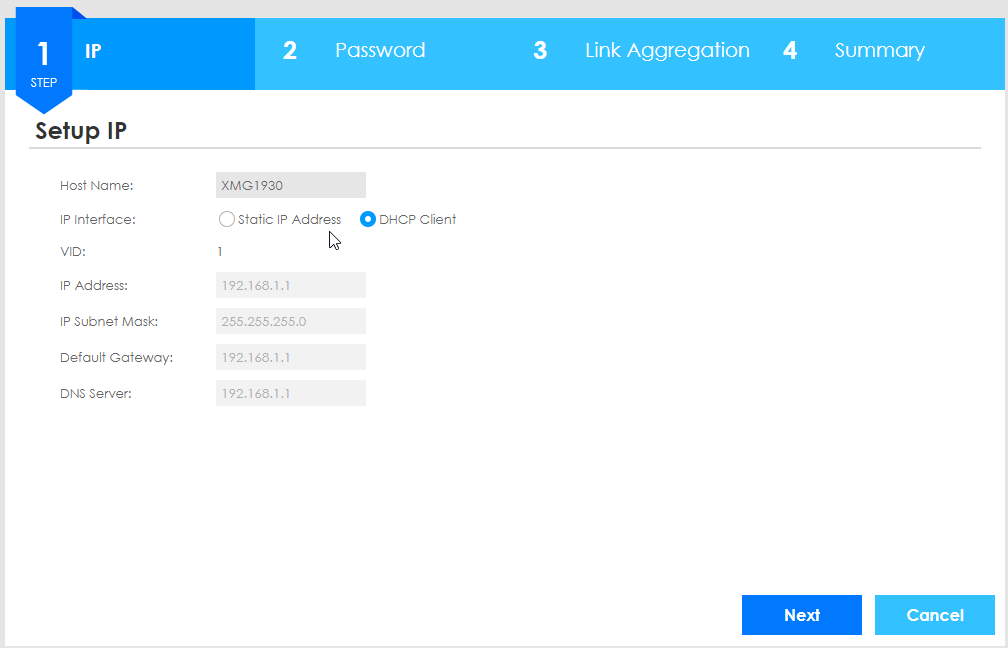

1.1 Oppsett IP

Først må vi konfigurere IP-adressen til svitsjen, så enten kan vi bruke den statiske IP-adressetildelingen (der du bestemmer hvilken IP svitsjen skal motta), men sørg for at den ikke bruker en IP-adresse som allerede eksisterer i nettverket ditt . Eller du velger DHCP-klienten, som er anbefalt og beste praksis i de fleste nettverksmiljøer. Dette får ruteren (eller DHCP-serveren) til å gi en IP automatisk til bryteren.

1.2 Administratorpassord og SNMP

Ansvarsfraskrivelse! Enten den er aktiv eller ikke, må standard SNMP-fellesskapsstrenger (Simple Network Management Protocol) endres for å opprettholde sikkerheten. Hvis tjenesten kjører med standardautentisering, kan hvem som helst samle inn data om systemet og nettverket og bruke informasjonen til å potensielt kompromittere integriteten til systemet eller nettverkene. Det anbefales sterkt at SNMP versjon 3

Her kan du deaktivere SNMP hvis du er usikker på om den skal brukes eller ikke og endre fellesskapsparametrene til "privat" i stedet for "offentlig" (hvis du lar den være aktivert med offentlig er det ok, men vær oppmerksom på ansvarsfraskrivelsen ovenfor), og det anbefales også sterkt å endre passordet til et sterkt passord (minst en passordlengde på 12 og med: 1 stor- og liten bokstav, 1 tall, 1 spesialtegn).

1.3 Link Aggregation

Link Aggregation (LAG) tar to porter og kombinerer/grupperer disse til én for å få høyere kapasitet (hastighet eller pålitelighet) på linken. Dette gjøres enten av Static eller LACP (Link Aggregation Control Protocol). Statisk LAG brukes hvis du konfigurerer alt manuelt (hvis portene er konfigurert som statiske medlemmer av en trunkgruppe), mens LACP brukes når porter er konfigurert til å bli med i en allerede eksisterende trunkgruppe gjennom LACP ved å bruke protokollen for å kommunisere.

Hvis du vil lære mer om Link Aggregation, klikk her .

1.3.3 Konfigurer Link Aggregation

Bruk dette vinduet til å gruppere portene i "Trunk Groups" (fra T1 til T5), dette betyr at det er 5 mulige LAG-grupper i switchen. Velg Port 19 og 20 i T1 og bruk Static hvis du er usikker på hva du trenger å bruke. Dette vil kombinere porter 19 og 20 til "én port" (du kan bruke maksimalt 8 porter i en trunkgruppe).

Klikk på portene for å merke dem som "valgte" og så kan du flytte dem med høyrepilen til T1. Bruk rullegardinlisten "T1" over de grå pilene for å velge de andre stammegruppene (T2-5).

Hvis du ikke vil konfigurere Link Aggregation (LAG), vennligst klikk "Neste" og klikk deretter "Fullfør" på neste side:

2) Beskyttelse

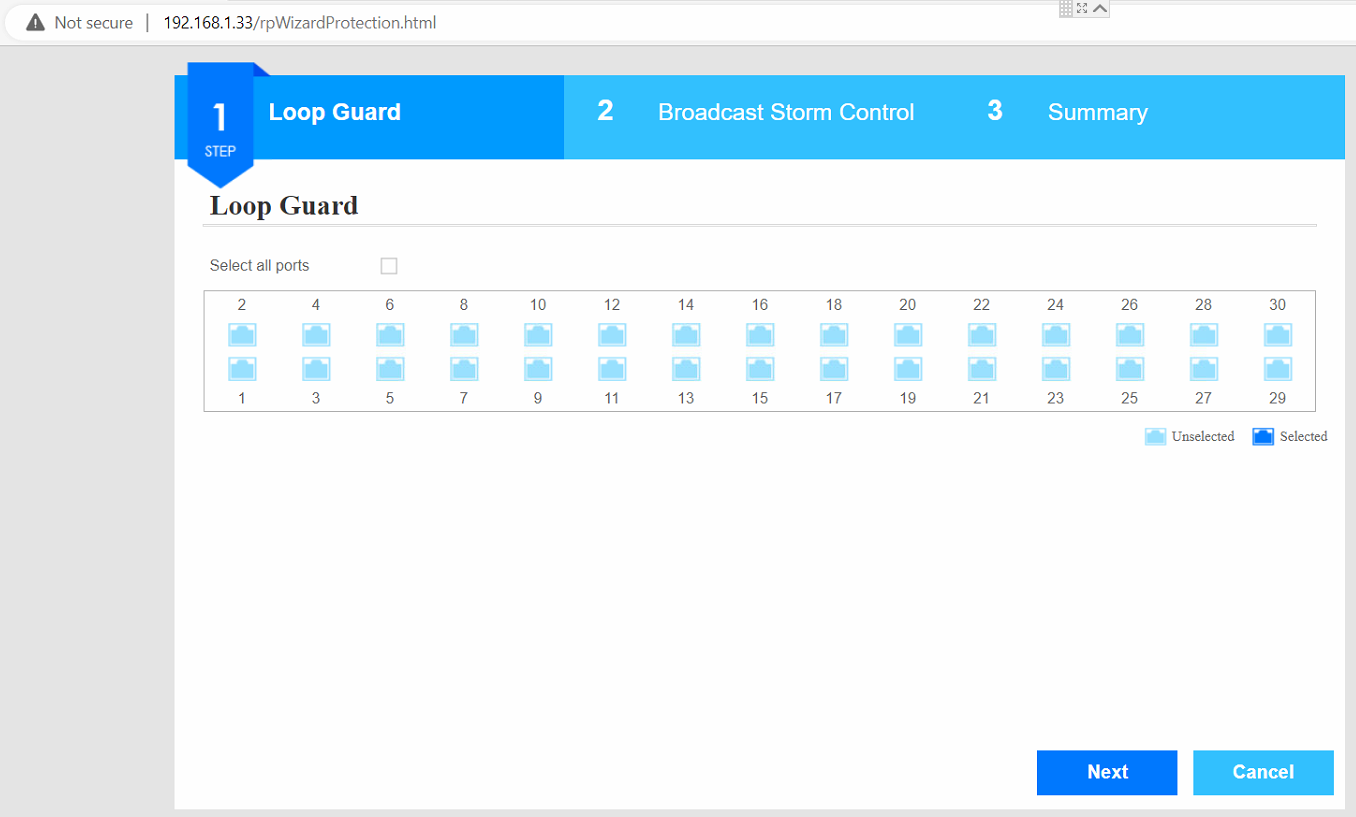

2.1 Loop Guard

Loop Guard er et forebyggingssystem som vil forhindre sløyfer i nettverket ved å blokkere porten(e) som er nødvendige for å forhindre denne sløyfen. Dette kan skape pakketap og andre problemer hvis det er en sløyfe i nettverket, men det vil ikke oversvømme nettverket.

Loop guard brukes hvis du har et komplekst nettverksoppsett som kan trenge denne konfigurasjonen. Ellers er beste praksis å la Loop Guard være av . Vår erfaring er at loop guard brukes mest når det er et nettverksproblem knyttet til switchen, der loop guard kan aktiveres for å hjelpe feilsøking og forhindre oversvømmelse i nettverket.

Hvis du vil konfigurere Loop Guard, velg portene du vil bruke loop Guard på ved å merke dem "Valgt", og klikk deretter på Neste.

2.2 Broadcast Storm Control

Broadcast Storm Control brukes til å forhindre oversvømmelse av nettverket av kringkastingsmeldinger sendt av enhetene dine i nettverket. Kringkastingspakker inkluderer - DHCP-forespørsler, "levende" meldinger og andre meldinger som holder enheter i nettverket oppmerksomme på enheten som sender kringkastingsmeldingene.

Hvis du opplever høy ventetid og pakketap i nettverket ditt, kan dette brukes til å forhindre oversvømmelse av svitsjen ved å begrense mengden pakker som svitsjen godtar og videresender. Hvis det er for mange pakker samtidig, vil bryteren slippe disse kringkastingspakkene og hjelpe til med å få disse pakkene ut av nettverket.

Hvis du vil konfigurere Broadcast Storm Control, velg portene du vil bruke Storm Control på ved å merke dem "Valgt", velg mengden kringkastingspakker du vil begrense per sekund ( beste praksis her er å slå den av , eller bruk 150 kringkastingspakker per sekund i et lite og mellomstort nettverk ), og klikk deretter på Neste.

3) Konfigurer VLAN

Bruk dette vinduet nedenfor for å tilordne portene til "VLAN-medlemsporter" (5 VLAN-medlemsgrupper), dette betyr at det er 5 VLAN-grupper mulig i oppsettveiviseren. Hvis du ikke vil bruke VLAN, vennligst klikk "Neste".

3.1 Velg porter og tildel VLAN-ID

Velg portene du vil tilordne til den første VLAN-medlemsgruppen og tilordne den medlemsgruppen med en VLAN-ID. Klikk på portene for å merke dem som "valgte" og så kan du flytte dem med høyrepilen til VLAN "x"-medlemsgruppen. Bruk rullegardinlisten "VLAN20" over de grå pilene for å velge de andre trunkgruppene (VLAN "x" 1-5).

3.2 VLAN-konfigurasjonstrinn

3.2.1 Opprett opptil 5 VLAN ved å angi VLAN ID (2-4094)

3.2.2 Velg porter og spesifiser VID for VLAN umerket medlemstilordning

3.2.3 Velg porter som skal være det trunkmerkede portmedlemmet for alle VLAN

Trunk-porter betyr at svitsjen vil videresende ALLE ukjente og kjente VLAN.

Husk at du kan ha så mange merkede medlemskap per port som du vil, men bare ett umerket (standard VLAN) per port.

Hvis du vil lære mer om VLAN, kan du ta en titt på denne artikkelen .

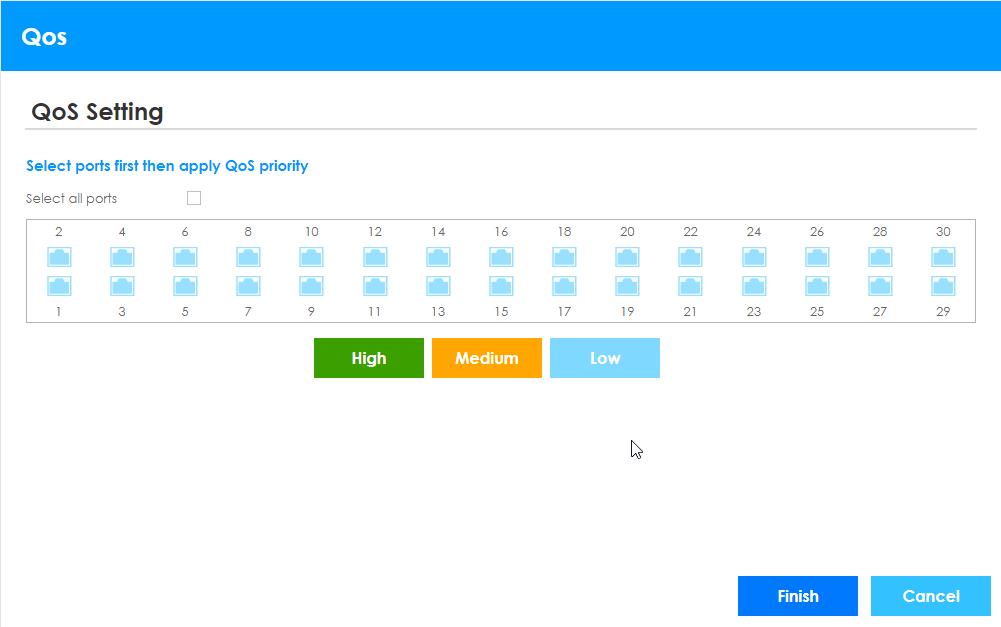

4) QoS ( kvalitet på tjenesten )

QoS er en vanlig trafikkprioriteringsteknikk sentrert rundt å gi trafikk til klassene som serveres på nettverket. Trafikken per port i QoS-innstillingene kan konfigureres med høy, middels og lav prioritet. For forretningsmiljøer vil porter for gjester kanskje ha lav prioritet for trafikken, der bedriftsservere og annet viktig IT-utstyr kanskje vil ha høy prioritet.

Hvis du vil konfigurere QoS, velg portene du vil bruke QoS på ved å merke dem "Valgt", klikk på "Høy", "Middels" eller "Lav", og kategoriser trafikkprioriteringen.

Klikk "Fullfør" for å fullføre installasjonsveiviseren.
