USG FLEX H Series [Firewall] - IPSec Site-to-Site VPN jedna witryna znajduje się za NAT-em

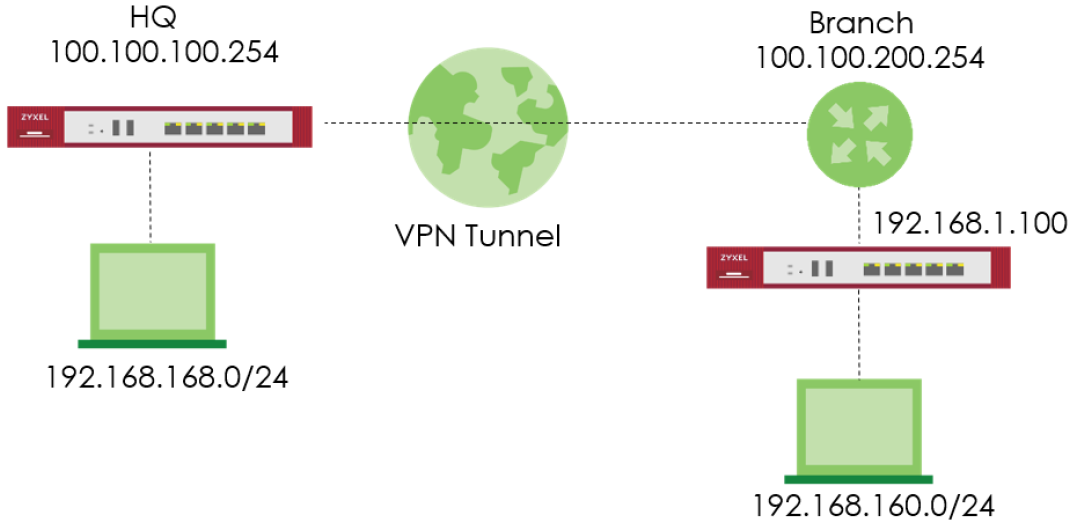

W tym przykładzie pokazano, jak korzystać z Kreatora konfiguracji VPN w celu ustanowienia tunelu IPSec Site-to-Site VPN między urządzeniami USG FLEX H. Zawiera instrukcje dotyczące konfigurowania tunelu VPN dla każdej lokalizacji, nawet jeśli jedna z nich znajduje się za routerem NAT. Po skonfigurowaniutunelu IPSec Site-to-Site VPN można uzyskać bezpieczny dostęp do obu lokalizacji.

Zastrzeżenie!
Ten artykuł zawiera ogólny przegląd serii i może nie mieć jednolitego zastosowania do każdego modelu.Przed zakupem lub użyciem urządzenia należy zapoznać się z dokumentacją konkretnego modelu lub skontaktować się z pomocą techniczną w celu uzyskania dokładnych informacji.

Uwaga: Upewnij się,że masz NAT mapujący port UDP 4500 do urządzenia USG FLEX H

Konfiguracja tunelu IPSec VPN dla biura HQ

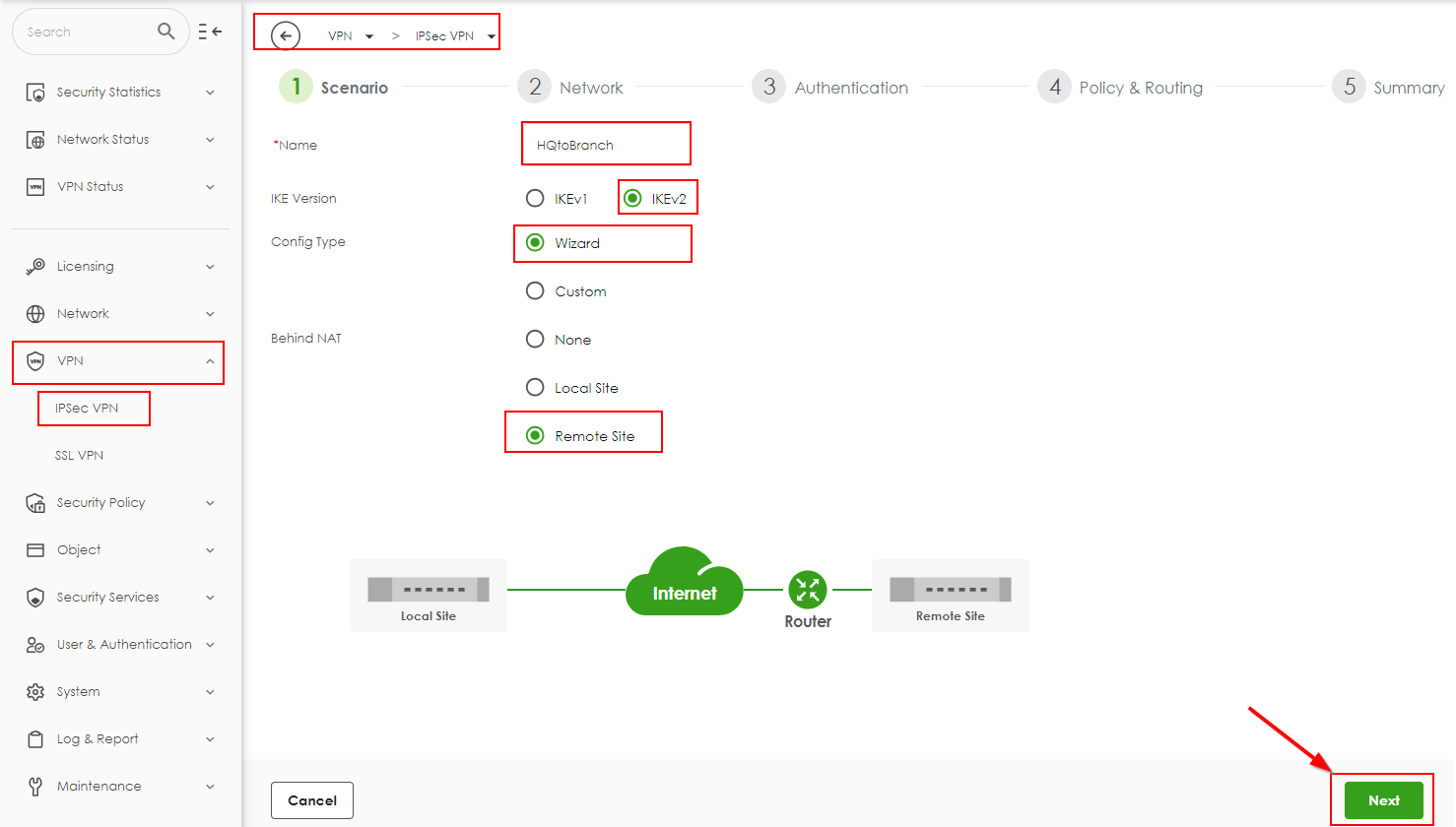

• Wpisz"Nazwę" VPN używaną do identyfikacji tego połączenia VPN.
• Wybierz "Za NAT" do "Zdalnej lokalizacji"
• Kliknij "Dalej"

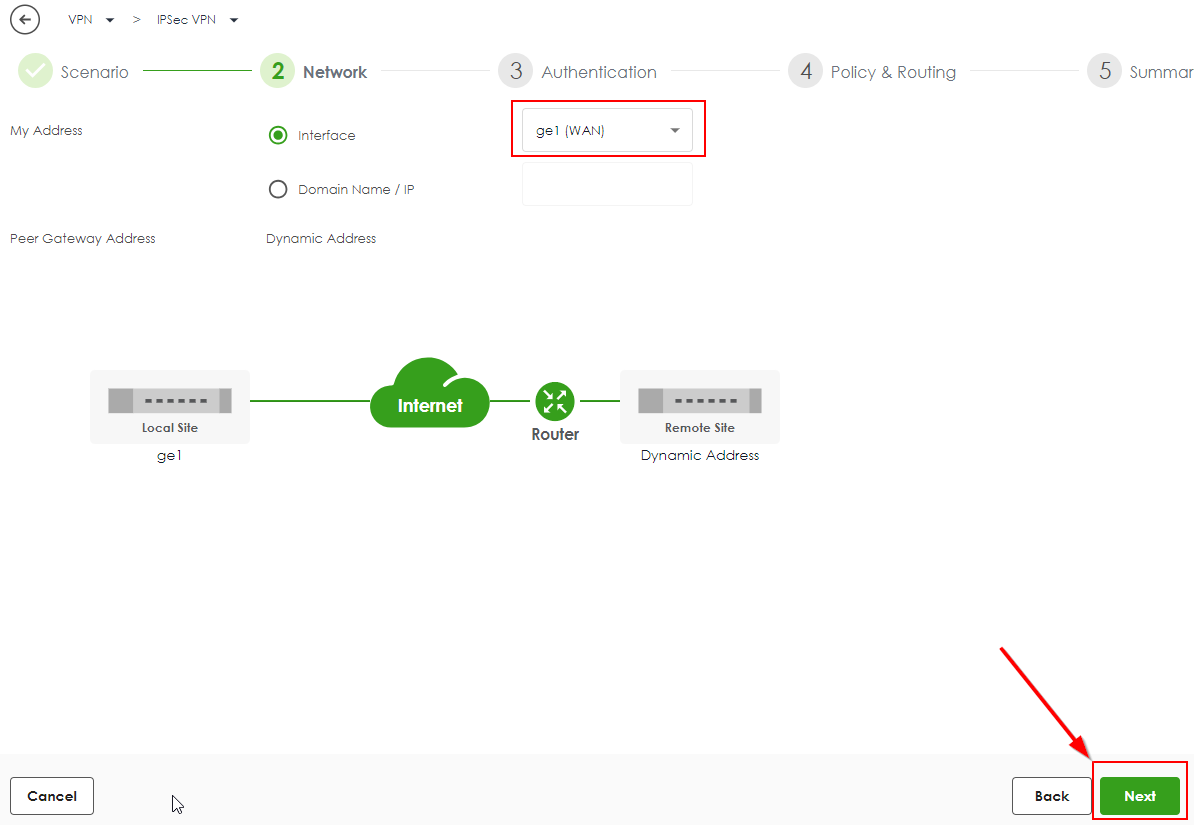

• Skonfiguruj "Mój adres" - tutaj można wybrać interfejs lub ręcznie wprowadzić adres IP.
• Kliknij "Dalej"

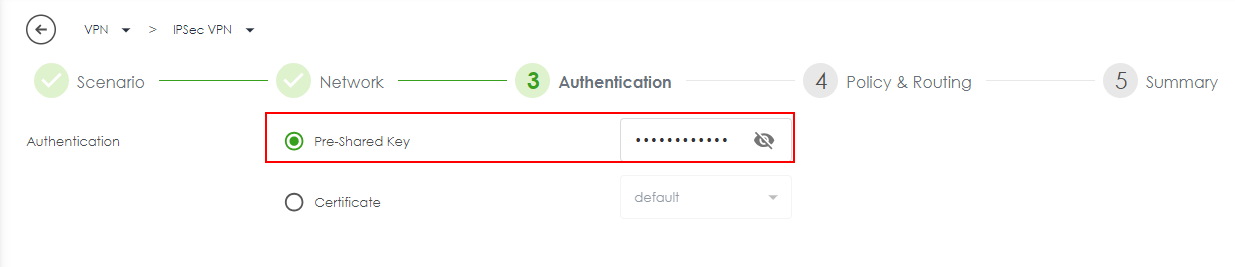

• Wpisz bezpieczny "klucz wstępny"
• Kliknij "Dalej"

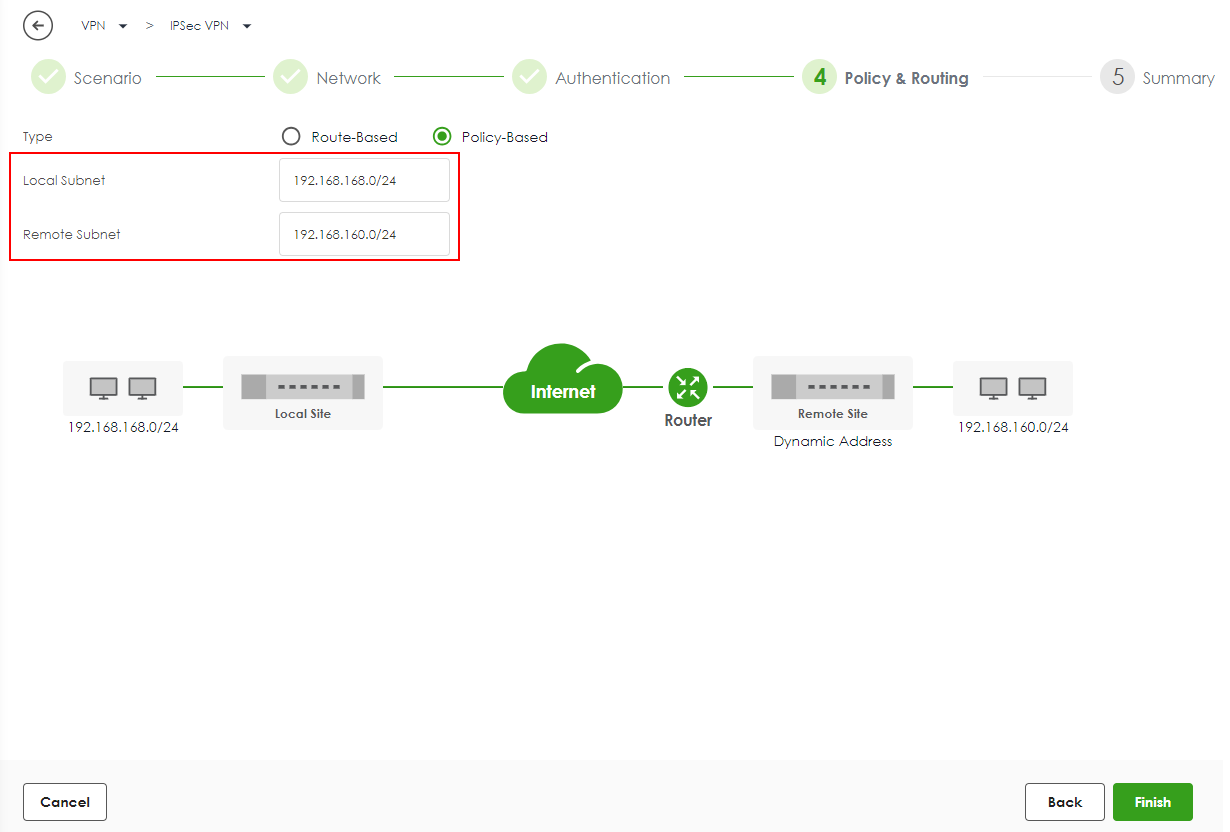

Skonfiguruj lokalną podsieć jako adres IP sieci podłączonej do bramy. Ustaw Podsieć zdalną jako adres IP sieci podłączonej do bramy równorzędnej. Upewnij się, że Local Firewall i Remote Firewall mają różne podsieci, aby zapobiec konfliktom między lokalną i zdalną lokalizacją.

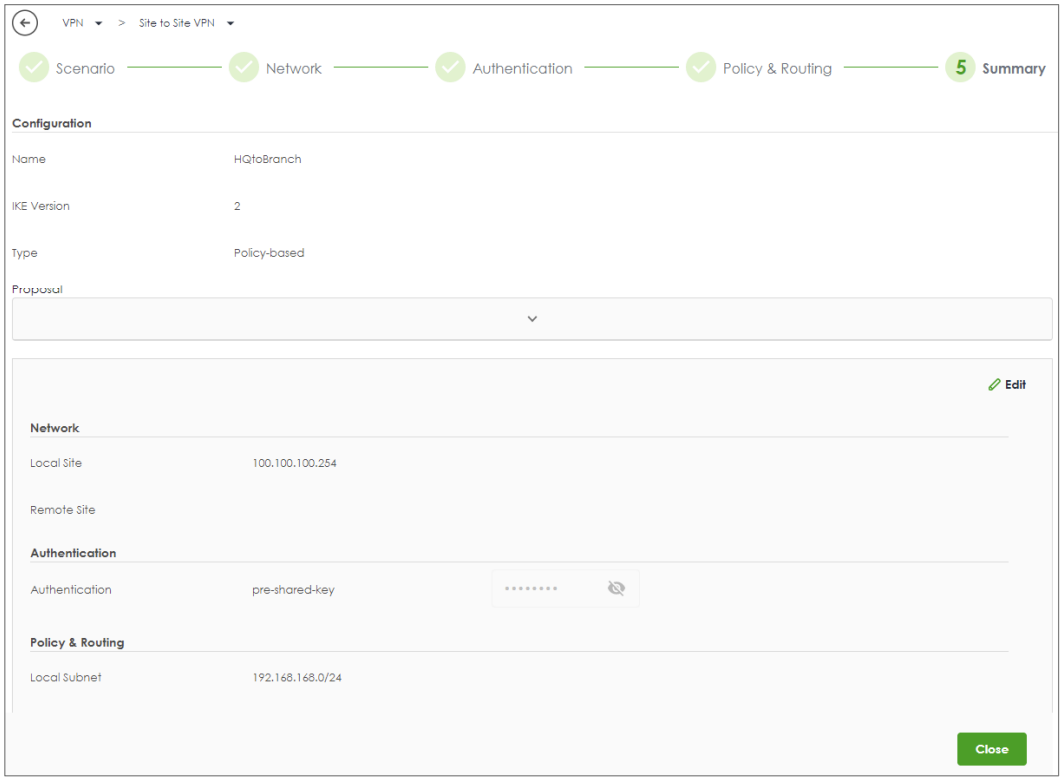

Podsumowanie

Ekran zawiera podsumowanie tunelu VPN. W razie potrzeby można je edytować.

Konfiguracja tunelu IPSec VPN dla oddziału

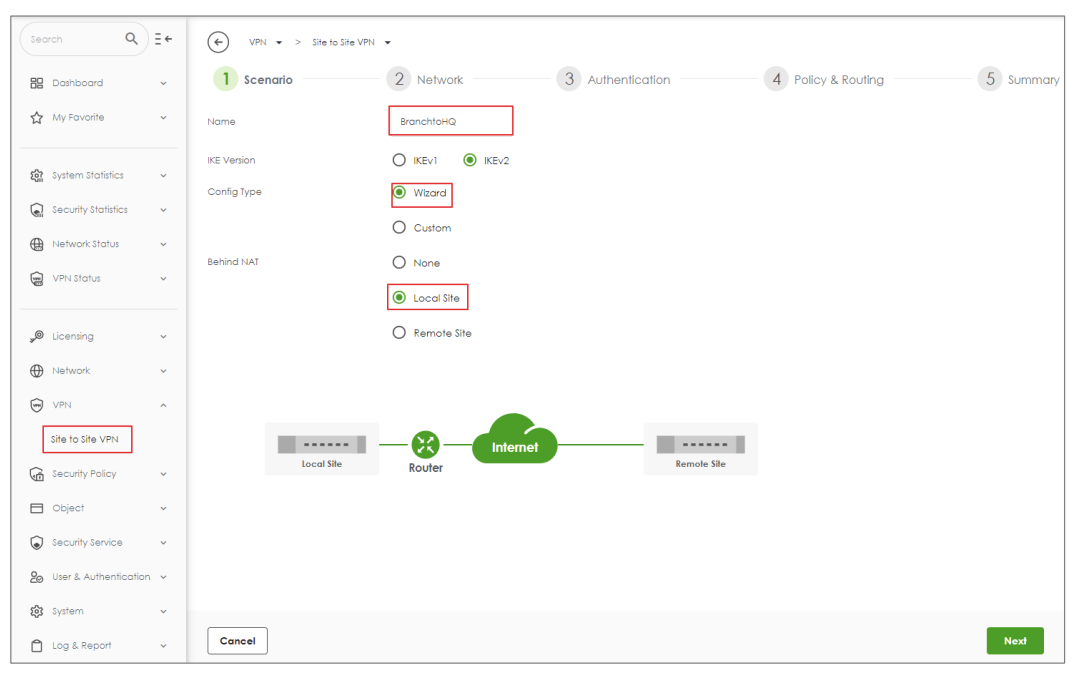

• Wpisz nazwę VPN używaną do identyfikacji tego połączenia VPN.
• Przełącz "Behind NAT" na "Local Site".
• Kliknij "Dalej"

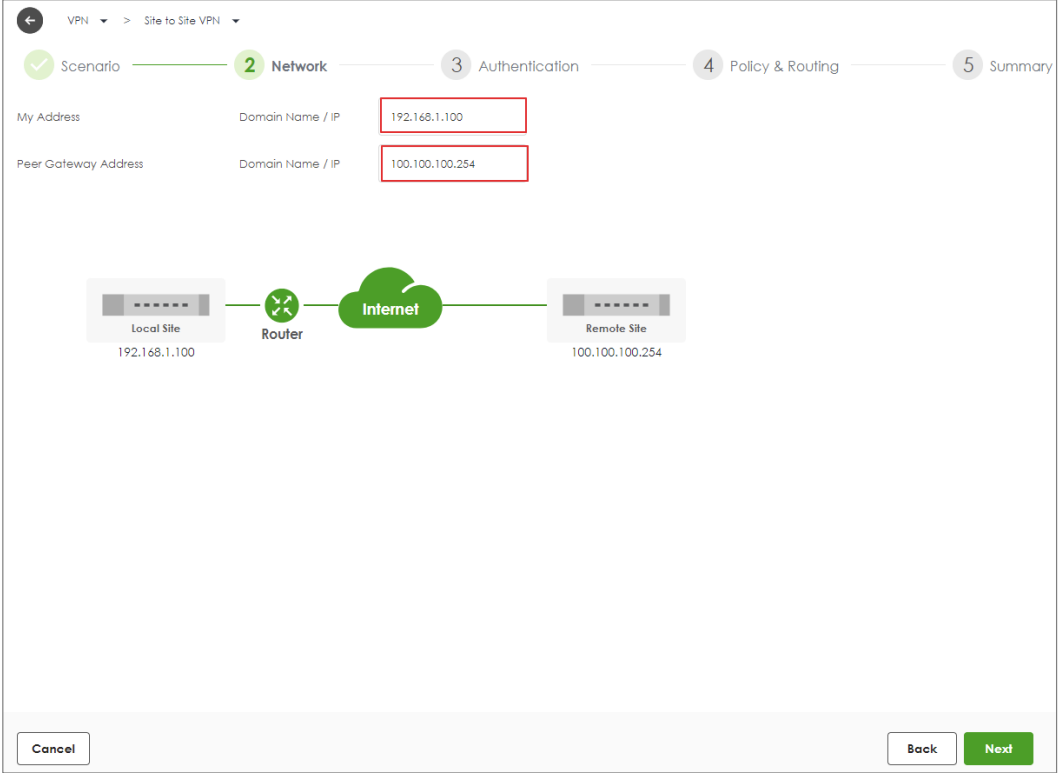

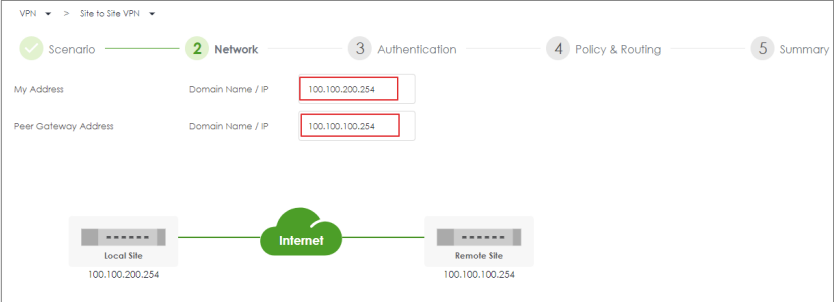

• Skonfiguruj "Mój adres"
• Skonfiguruj "Adres bramy równorzędnej"
• Kliknij "Dalej"

• Skonfiguruj "Mój adres"
• Skonfiguruj "Adres bramyrównorzędnej "
• Kliknij "Dalej"

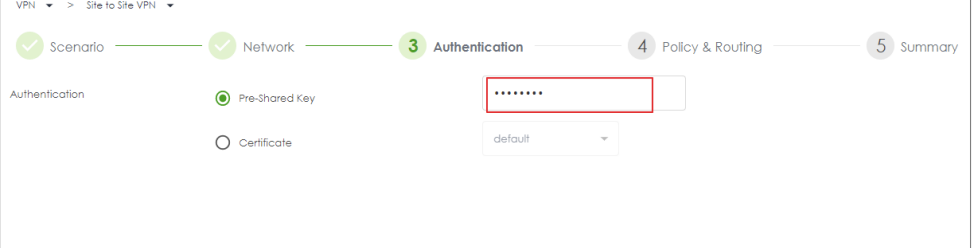

• Wpisz bezpieczny "Klucz wstępny"
• Kliknij "Dalej"

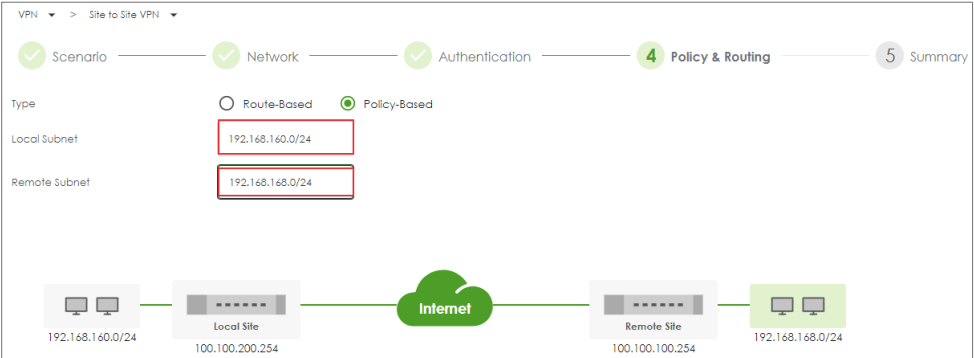

• Ustaw Podsieć lokalną jako adres IP sieci podłączonej do bramy i
  Remote Subnet jako adres IP sieci połączonej z bramą równorzędną.
• Kliknij "Finish"

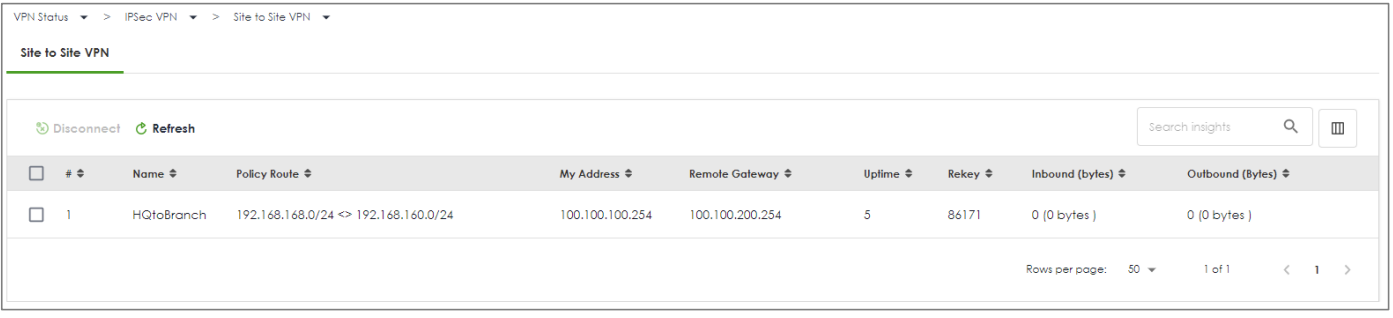

Test tunelu IPSec VPN

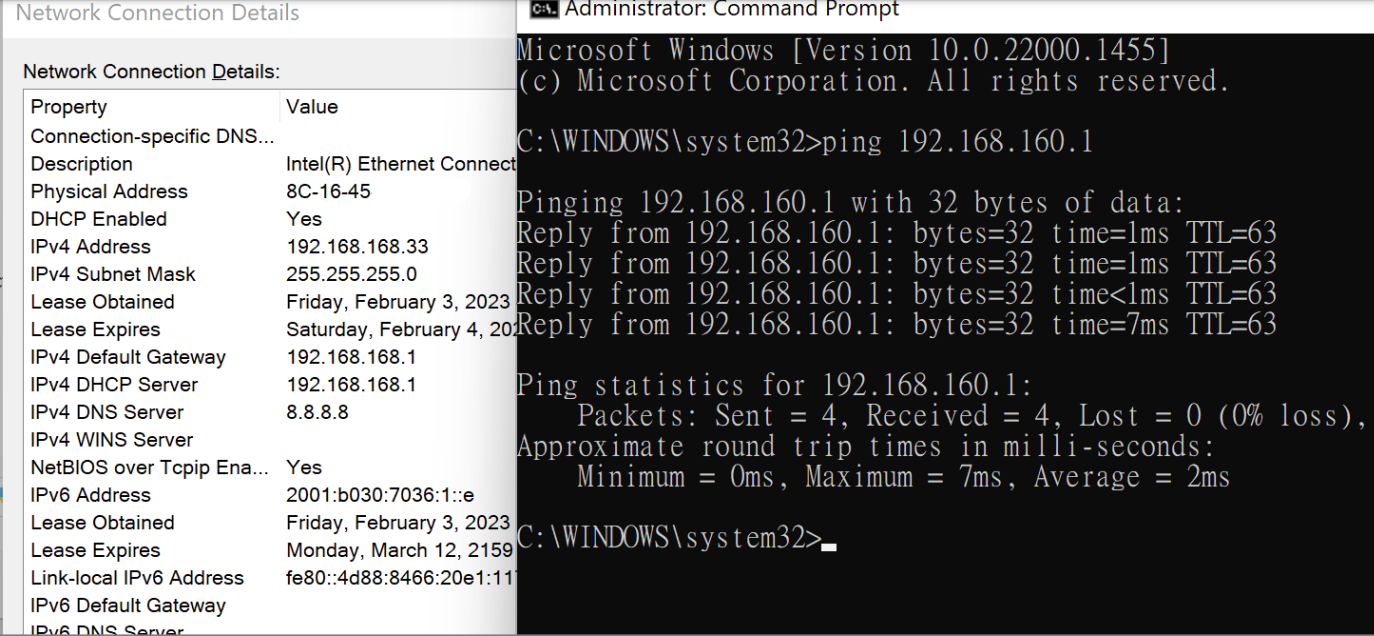

Pingowanie komputera w oddziale
Win 11 > cmd > ping 192.168.160.1
