USG FLEX H Series [Firewall] - Konfiguracja IPSec Site-To-Site VPN na USG FLEX H Series Firewall ze statycznym IP

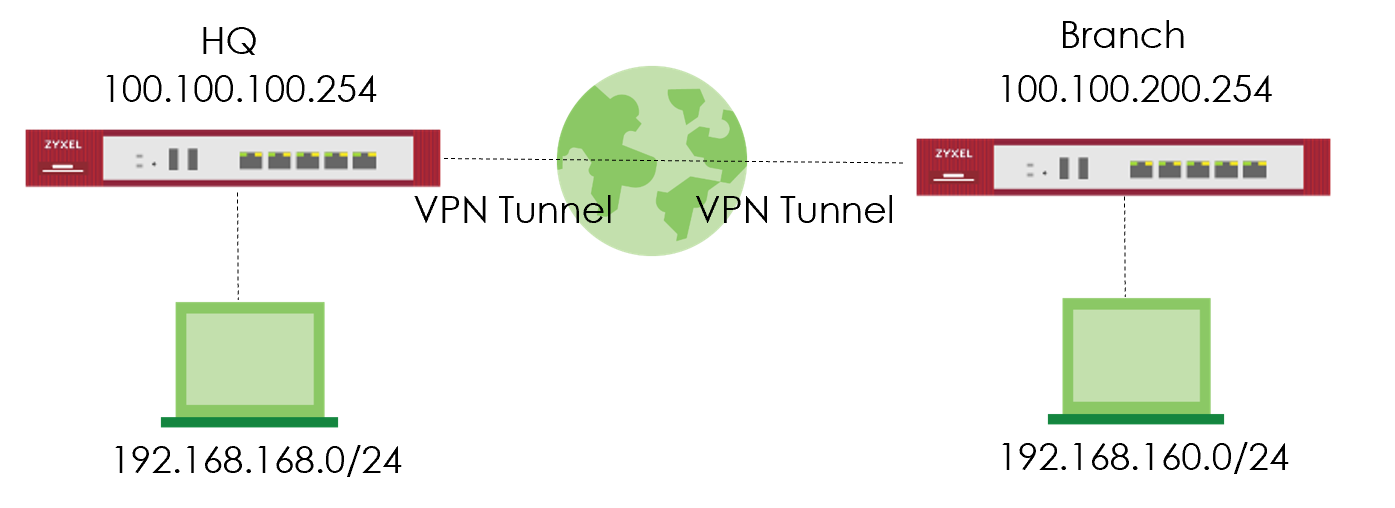

W tym artykule przyjrzymy się, jak można skonfigurować VPN Site-to-Site na nowej zaporze sieciowej serii H ze statycznym IP, na przykład wzięliśmy model USG FLEX 500 H. Przyjrzymy się prostemu, ale realistycznemu przypadkowi, w którym istnieją dwie lokalizacje (biura), między którymi należy ustanowić bezpieczne połączenie.

Konfiguracja tunelu IPSec VPN ze statycznym adresem IP

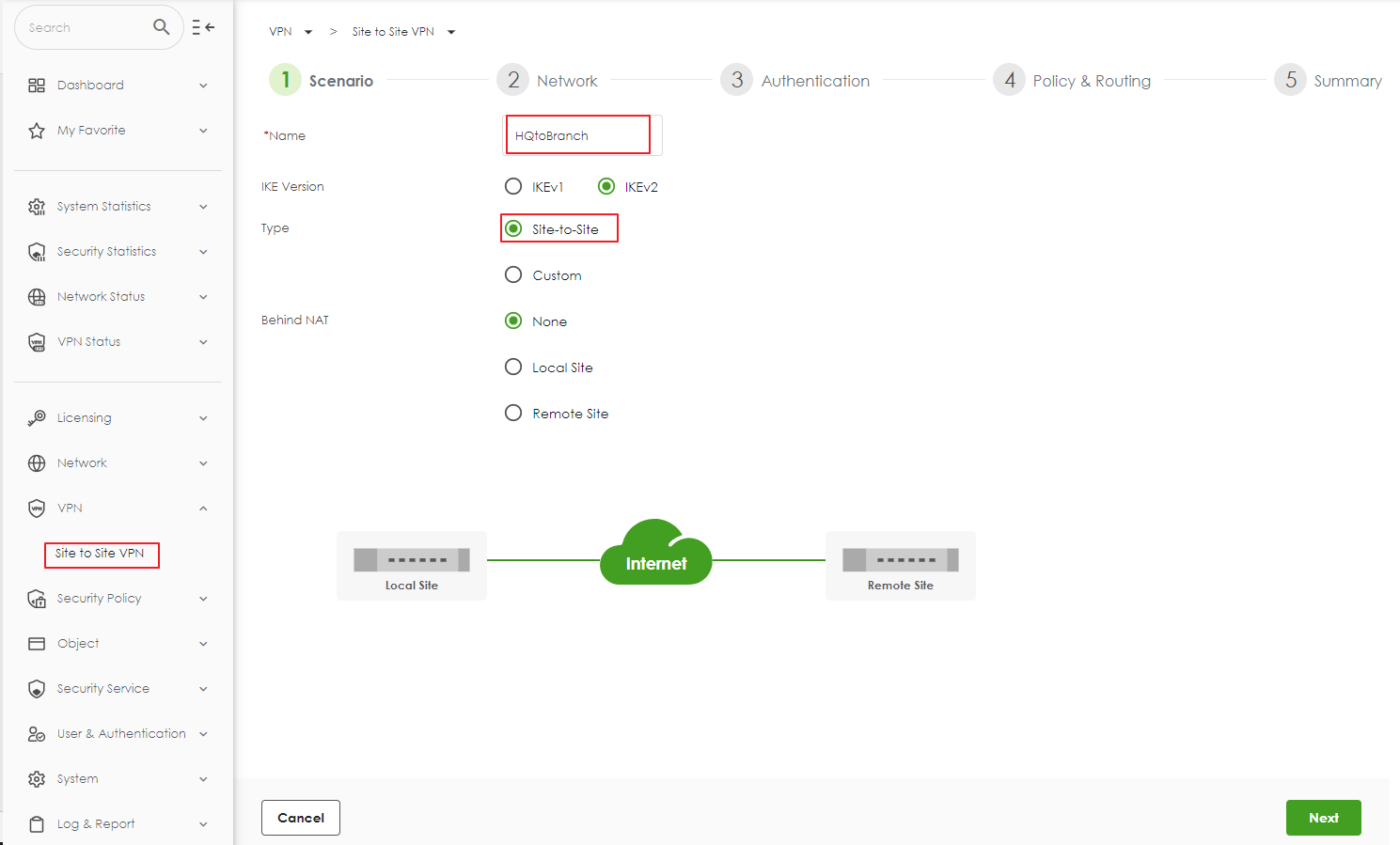

Krok 1 - Scenariusz

• Zaloguj się na urządzeniu "Web GUI"
• Przejdź do sekcji VPN
• Wpisz nazwę VPN używaną do identyfikacji tego połączenia VPN.
• Wybierz typ połączenia "Site-to-Site".
• Kliknij "Dalej"

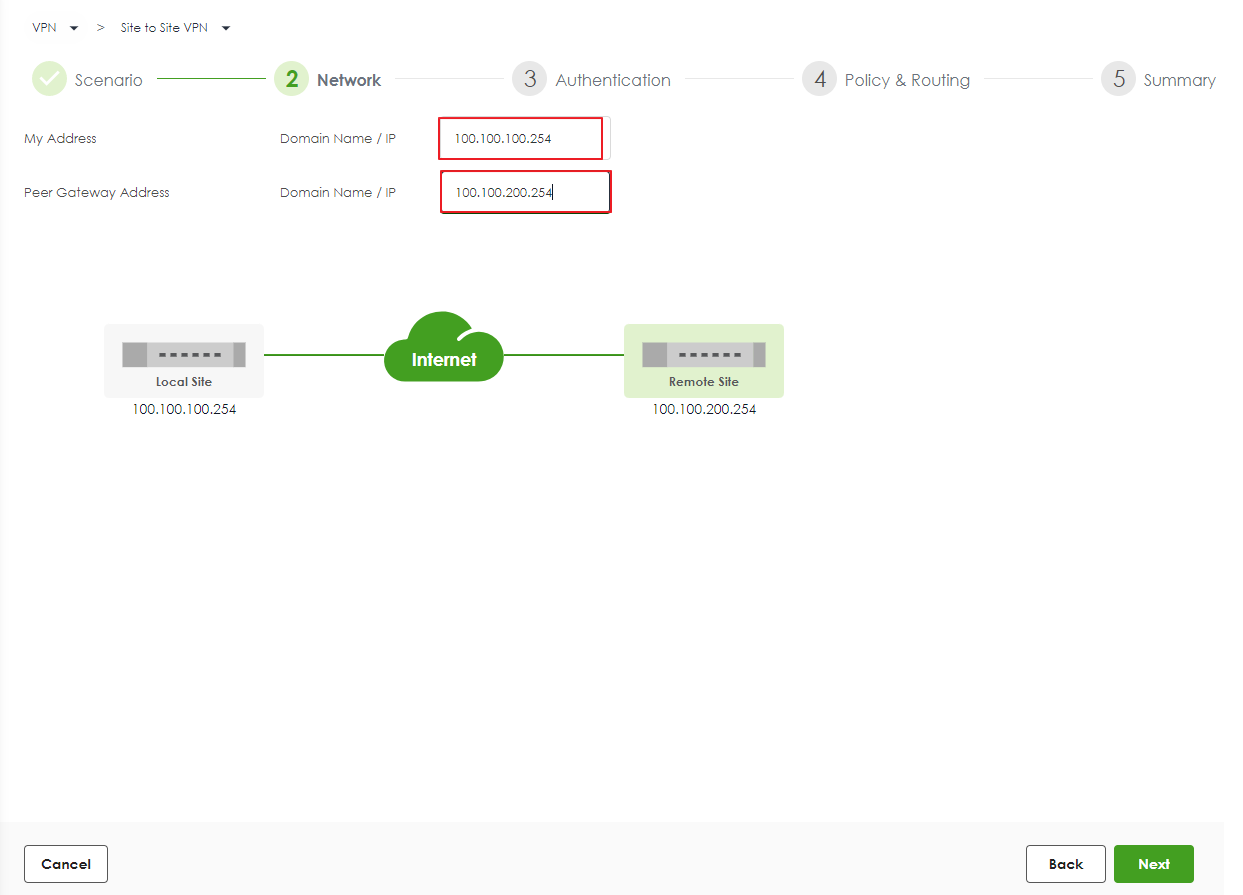

Krok 2 - Sieć

Skonfiguruj Mój adres i Adres bramy równorzędnej.

• Pole "My Address" określa adres wan bieżącej lokalizacji "HQ".
• Pole "Peer Gateway Address" określa adres zdalnej lokalizacji "Branch".
• Kliknij "Dalej"

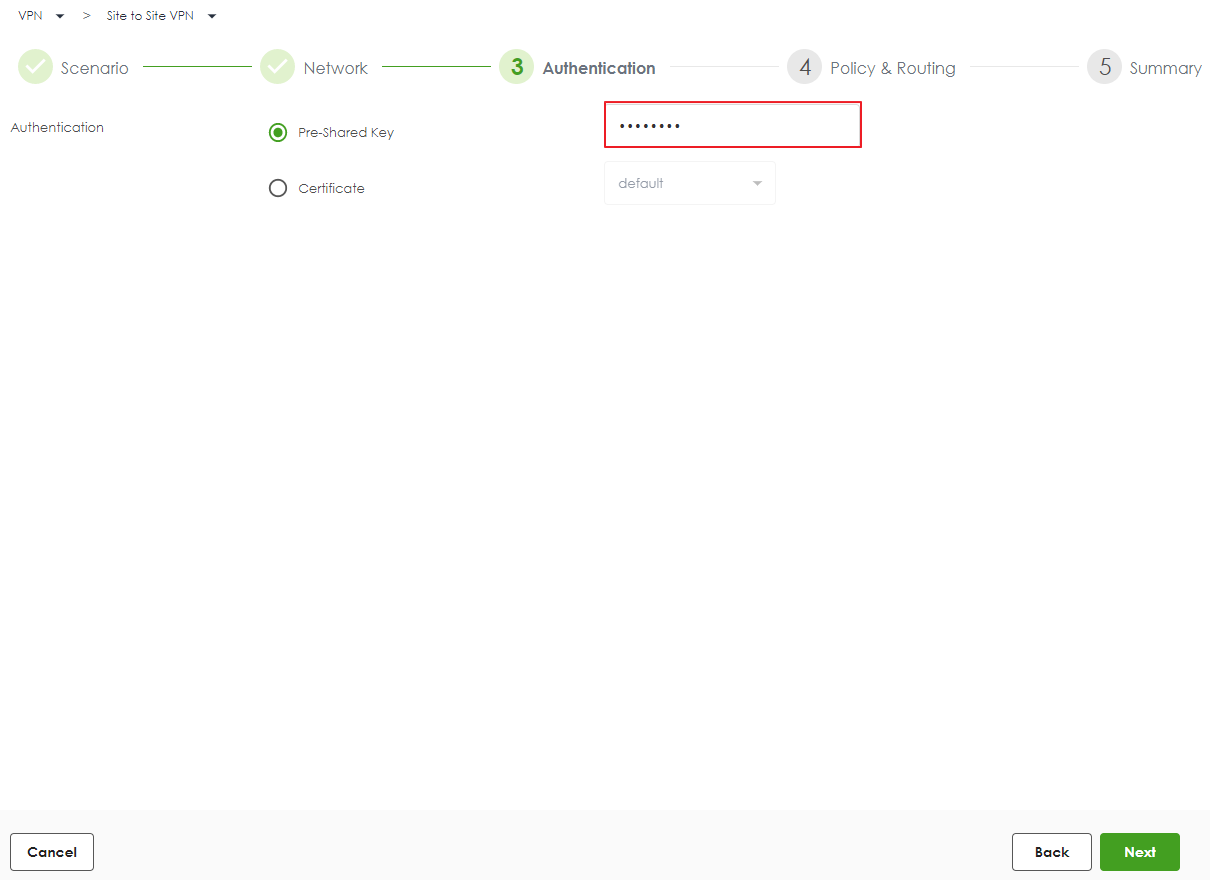

Krok 3 - Uwierzytelnianie
W naszym przykładzie używamy metody uwierzytelniania "Pre Shared Key", ale dostępne jest również uwierzytelnianie certyfikatem.

• Wpisz bezpieczny "Pre-Shared Key"
• Kliknij "Dalej"

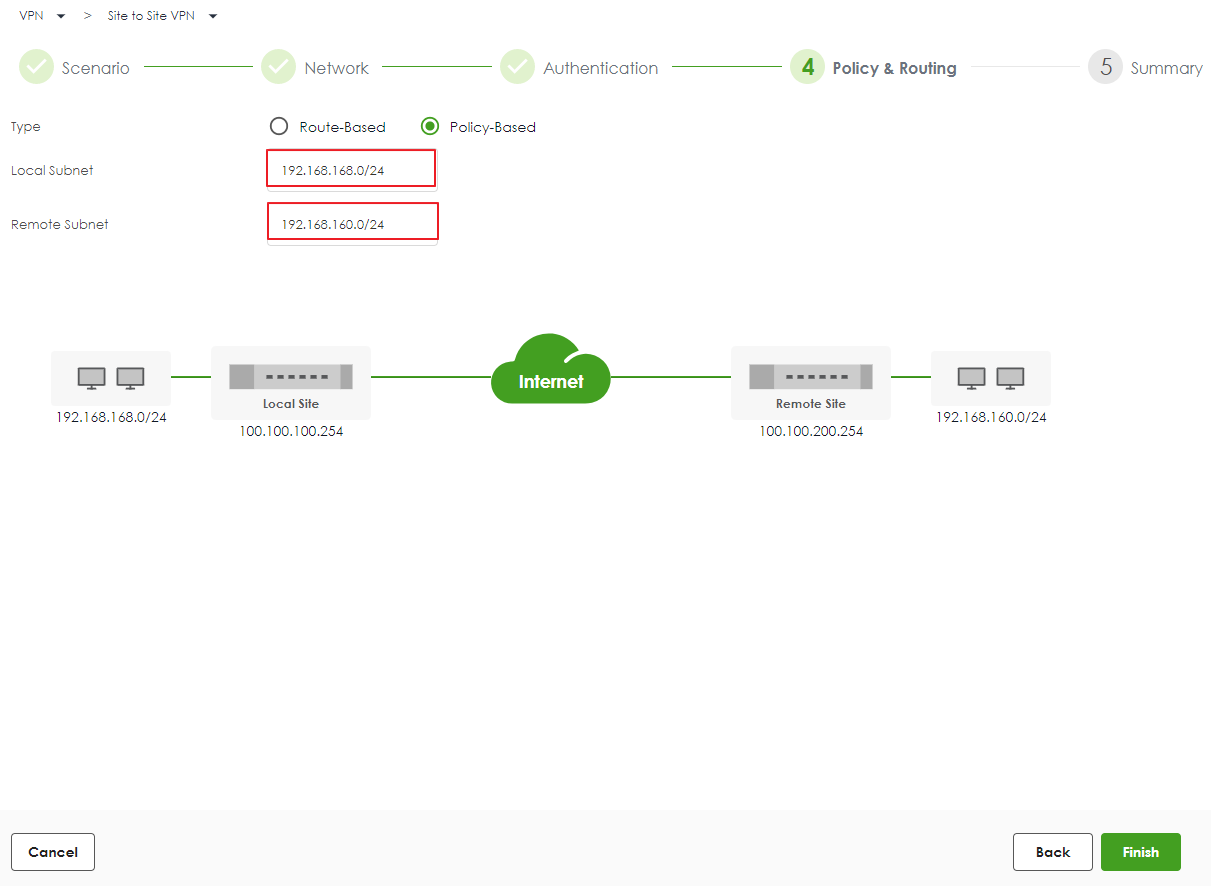

Krok 4 - Polityka i routing

• Ustaw "Podsieć lokalną " - adres IP sieci lokalnej
• Ustaw " Remote Subnet" - adres IP sieci połączonej z bramą równorzędną.

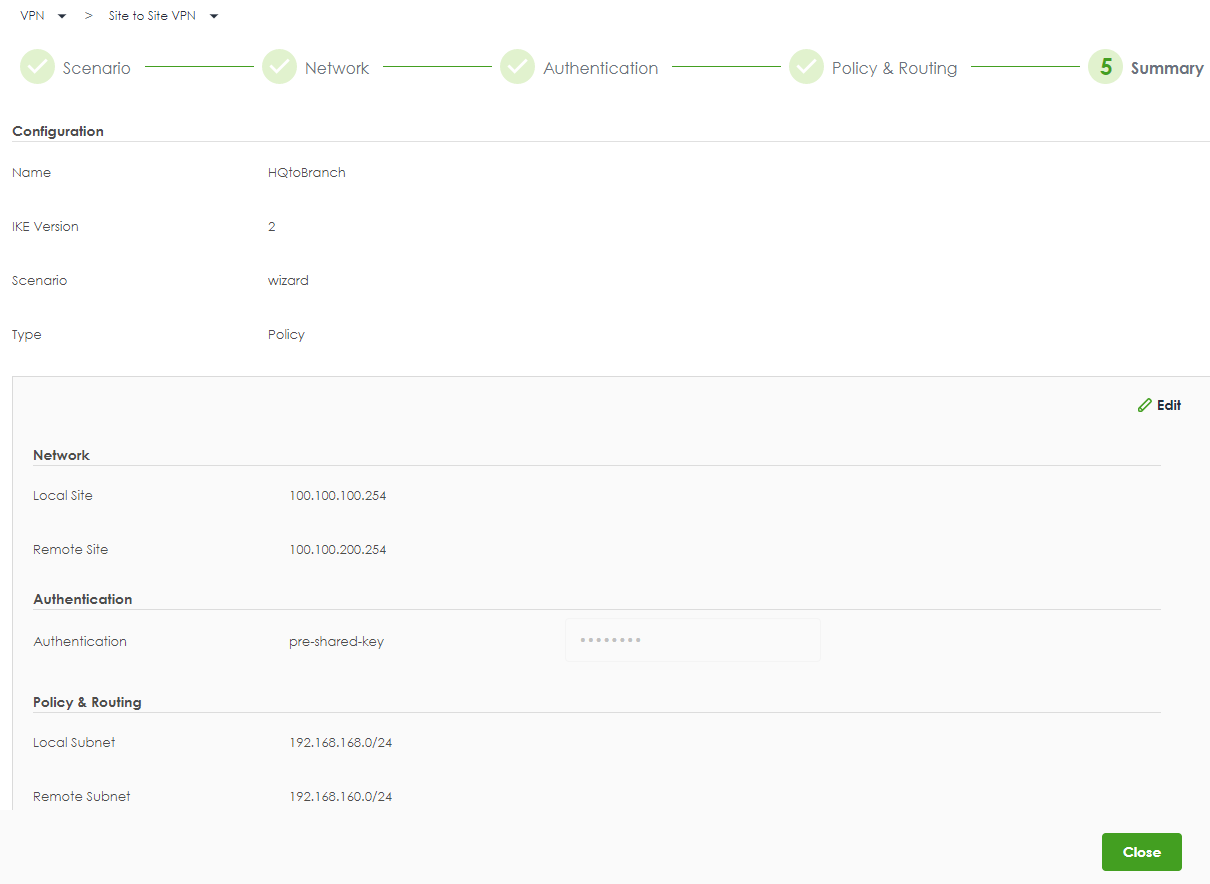

Krok 5 - Podsumowanie

W ostatnim kroku można sprawdzić wszystkie ustawienia i w razie potrzeby wprowadzić zmiany.

Po wprowadzeniu wszystkich ustawień w "HQ" konieczne jest wprowadzenie odpowiednich ustawień w "Branch". Wykonaj te same ustawienia w "Oddziale", ważne jest, aby pamiętać, że podczas ustawień w "Oddziale", teraz "Oddział" jest lokalną lokalizacją, a "Centrala" jest zdalna.

Przetestuj tunel IPSec VPN

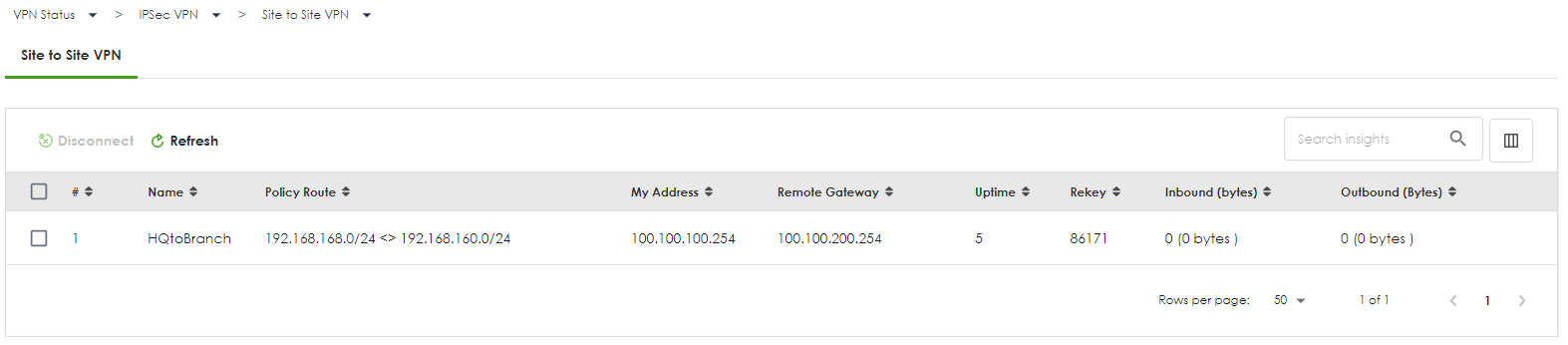

Sprawdź status IPSec VPN

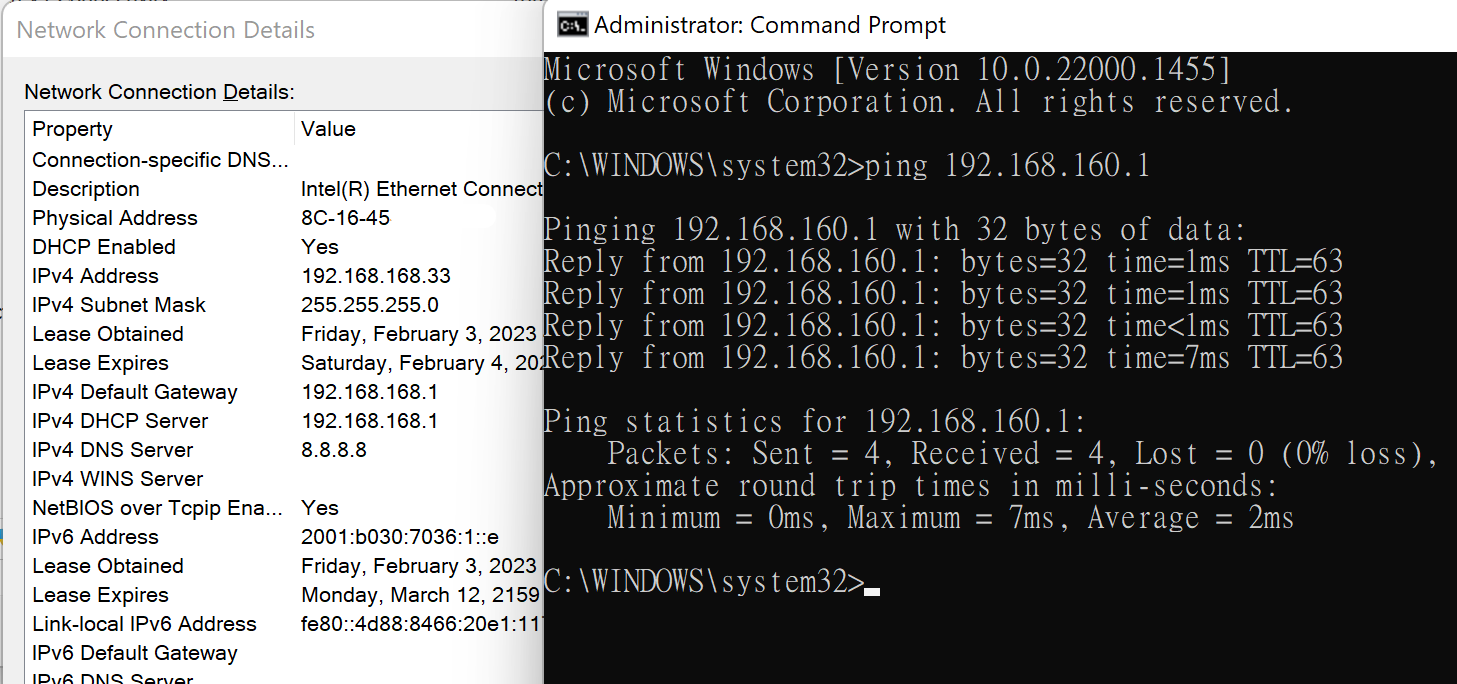

Ping do komputera w oddziale
Win 11 > cmd > ping 192.168.160.1
