USG FLEX H Series [Firewall] - IPSec Site-to-Site VPN un site se află în spatele unui NAT

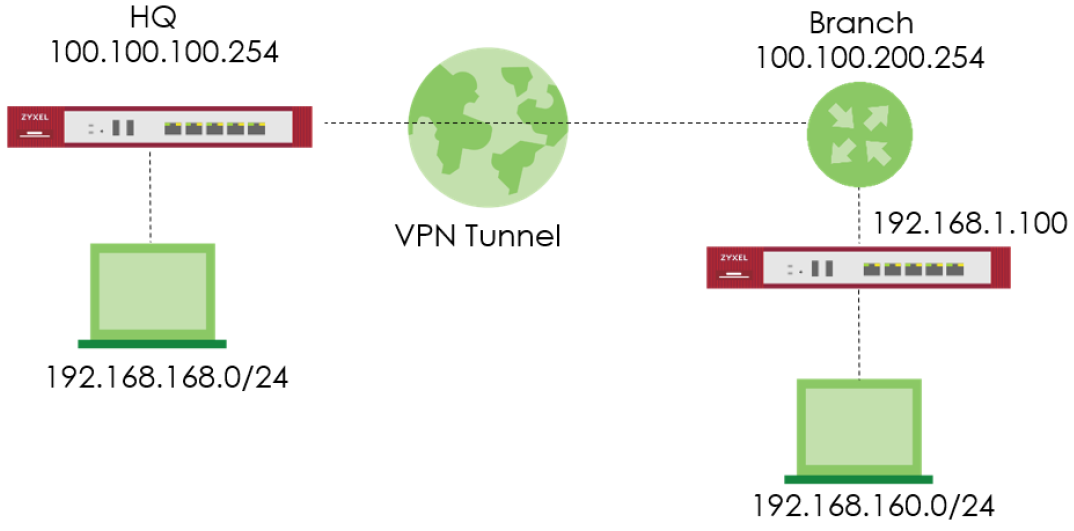

Acest exemplu demonstrează cum să utilizați Expertul de configurare VPN pentru a stabili un tunel VPN IPSec Site-to-Site între dispozitivele USG FLEX H. Acesta oferă instrucțiuni privind configurarea tunelului VPN pentru fiecare site, chiar și atunci când un site se află în spatele unui router NAT.Odată ce tunelul VPN IPSec Site-to-Site este configurat, ambele site-uri pot fi accesate în siguranță.

Disclaimer!
Acest articol oferă o prezentare generală a seriei și este posibil să nu se aplice în mod uniform la fiecare model.Înainte de a achiziționa sau de a utiliza dispozitivul, vă rugăm să consultați documentația specifică modelului sau să apelați la asistența tehnică pentru informații exacte.

Notă:Asigurați-vă că ați realizat maparea NAT a portului UDP 4500 către dispozitivul USG FLEX H

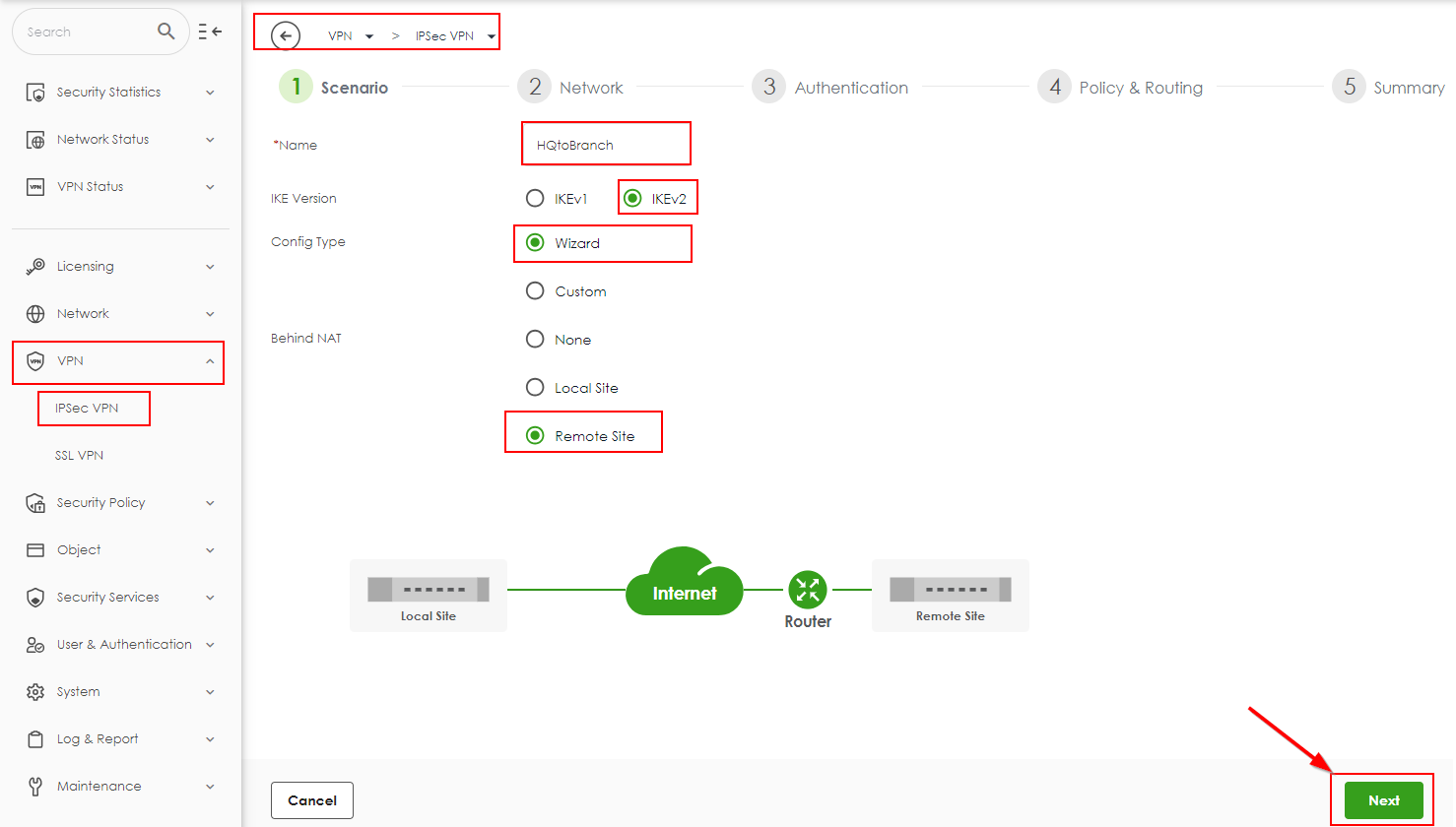

Configurarea tunelului VPN IPSec pentru biroul din sediul central

• Tastați "Name" (nume) VPN utilizat pentru a identifica această conexiune VPN
• Selectați "Behind NAT" (În spatele NAT) către "Remote Site" (Site la distanță)
• Faceți clic pe "Next" (Următorul)

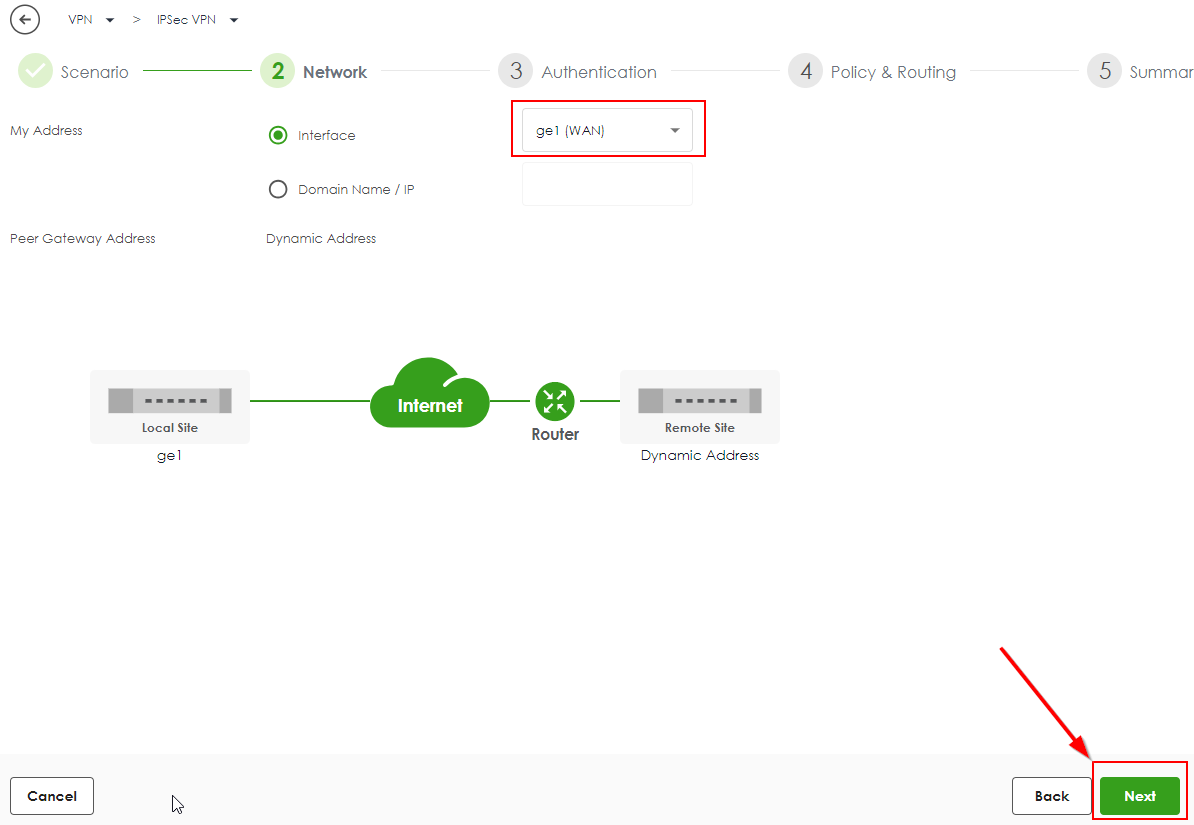

• Configurați "My Address" (Adresa mea) - aici este posibil să selectați interfața sau să introduceți manual adresa IP
• Faceți clic pe "Next" (Următorul)

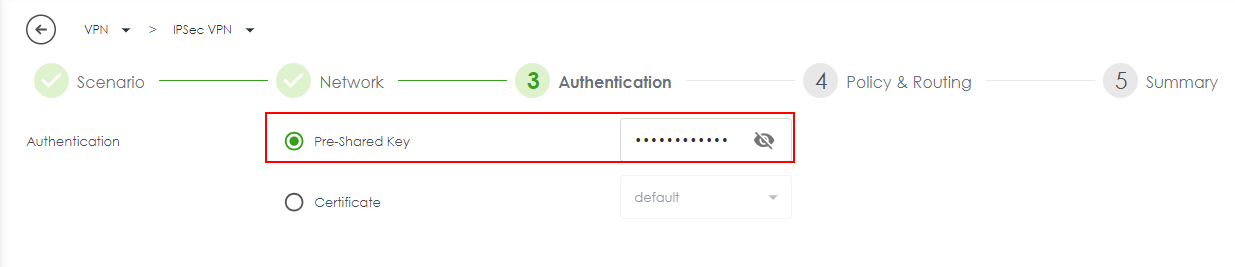

• Introduceți o "Cheie precompartimentată" securizată
• Faceți clic pe "Next" (Următorul)

Configurați "Local Subnet" (Subrețea locală) pentru a fi adresa IP a rețelei conectate la gateway. Configurați Remote Subnet (Subrețea la distanță) pentru a fi adresa IP a rețelei conectate la gateway-ul omolog. Asigurați-vă că Firewall-ul local și Firewall-ul la distanță au subrețele diferite pentru a preveni orice conflict între site-urile locale și cele la distanță.

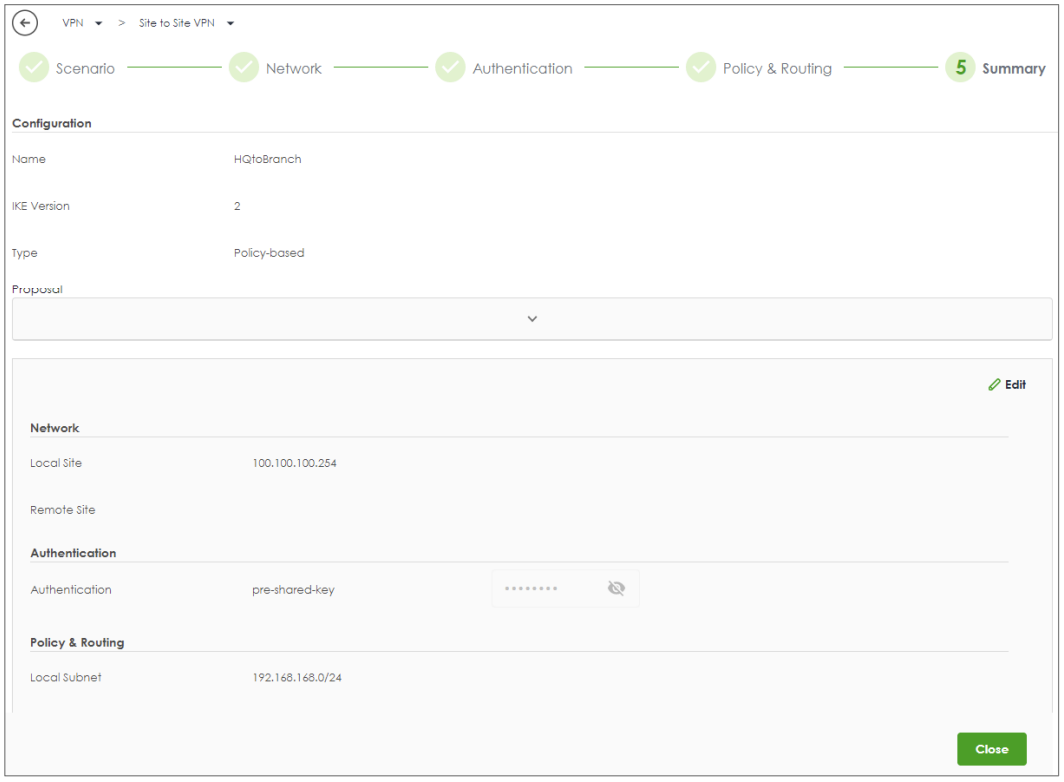

Rezumat

Ecranul oferă un rezumat al tunelului VPN. Îl puteți edita dacă doriți să îl modificați.

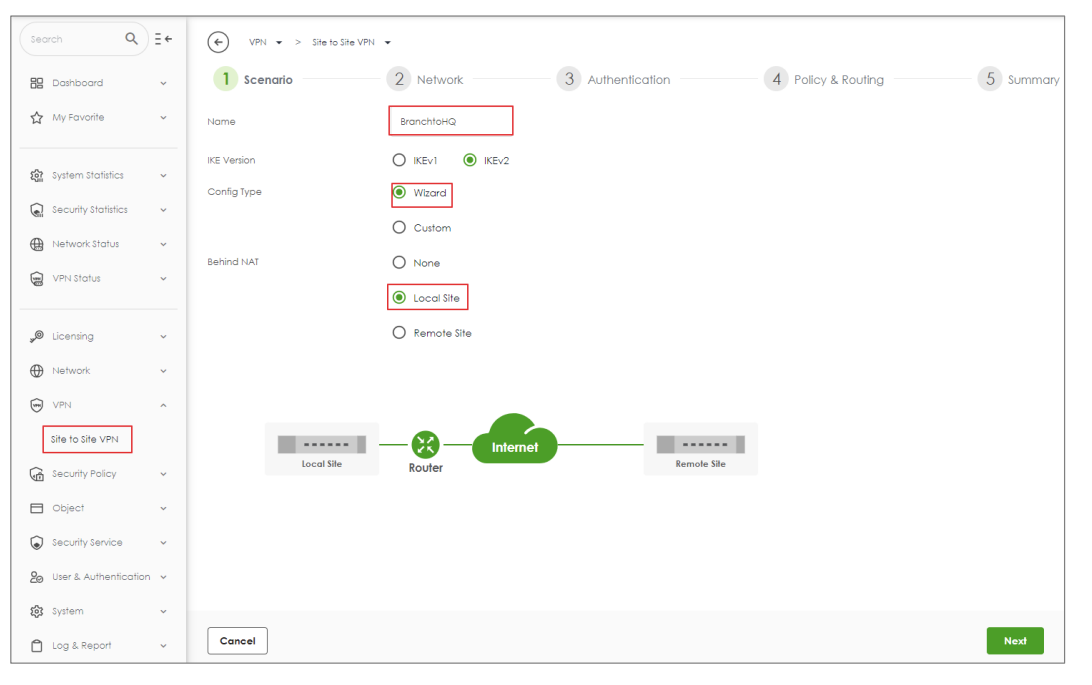

Set up IPSec VPN Tunnel for Branch (Configurare tunel VPN IPSec pentru sucursală)

• Introduceți numele VPN utilizat pentru a identifica această conexiune VPN
• Comutați "Behind NAT" (În spatele NAT) la "Local Site" (Site local)
• Faceți clic pe "Next" (Următorul)

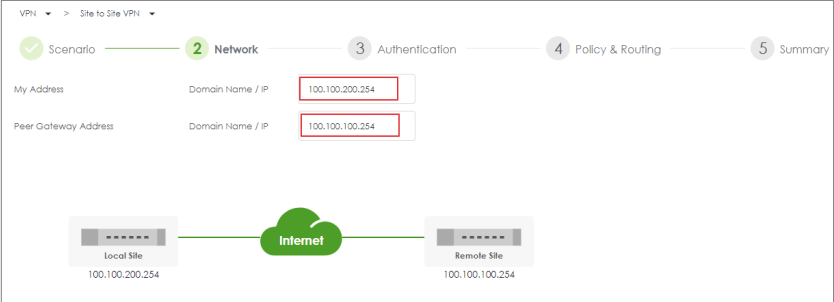

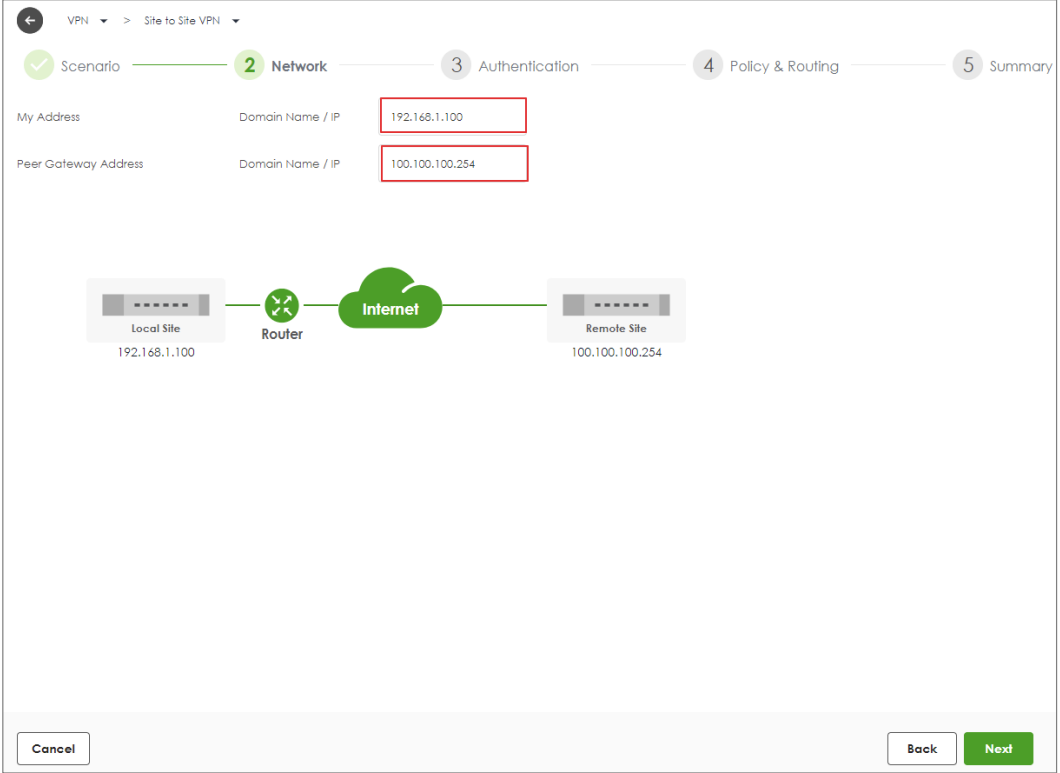

• Configurați "Adresa mea"
• Configurați "Peer Gateway Address"
• Faceți clic pe "Next" (Următorul)

• Configurați "Adresa mea"
• Configurați "Peer Gateway Address"
• Faceți clic pe "Next" (Următorul)

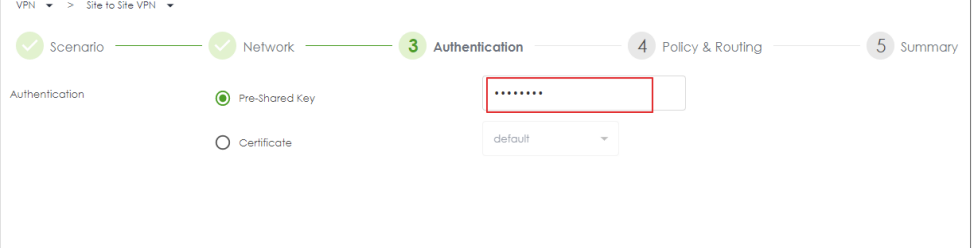

• Introduceți o "Cheie precompartimentată" sigură.
• Faceți clic pe "Next" (Următorul)

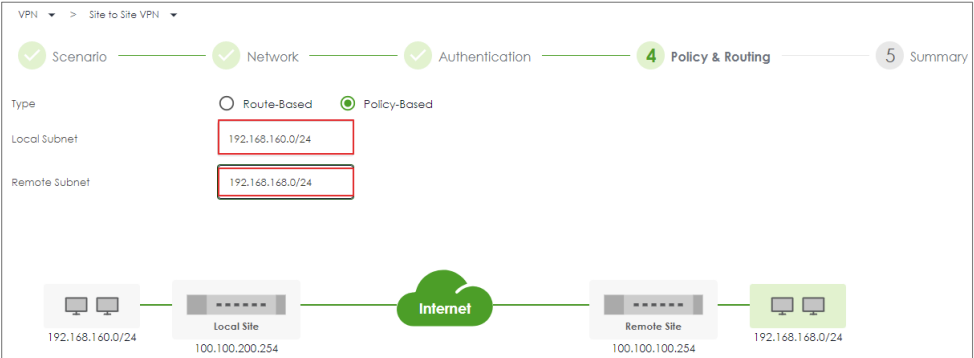

• Setați "Local Subnet" ca fiind adresa IP a rețelei conectate la gateway și
  Remote Subnet să fie adresa IP a rețelei conectate la gateway-ul omolog.
• Faceți clic pe "Finish" (Terminare)

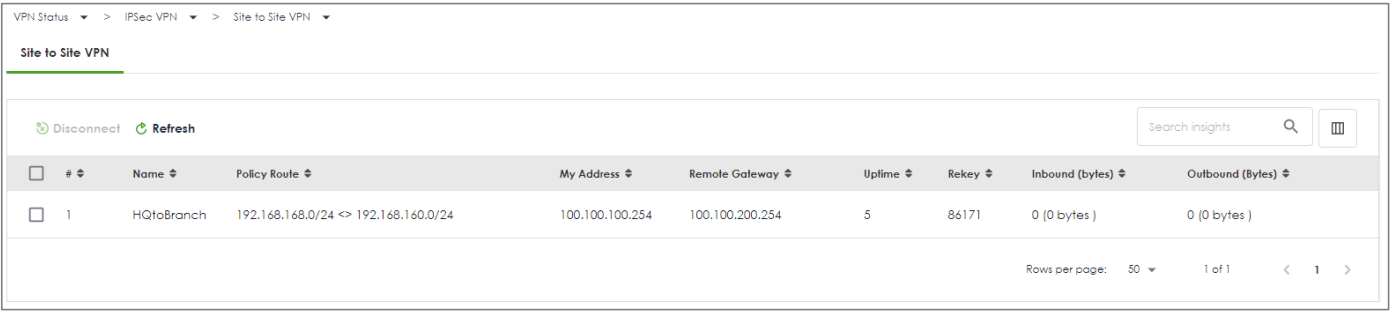

Testați tunelul VPN IPSec

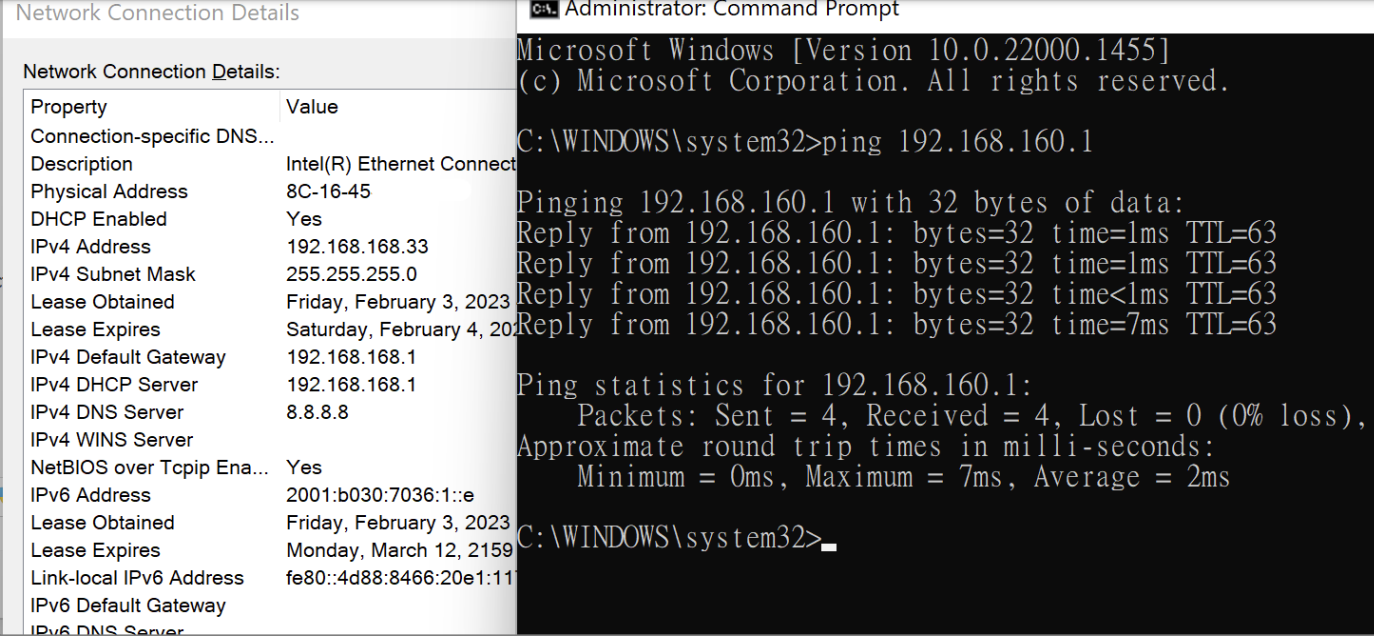

Ping la PC-ul din sucursală
Win 11 > cmd > ping 192.168.160.1
