В этой статье рассказывается о том, как настроить L2TP-туннель с помощью Nebula CC [USG FLEX/ATP Series]. Как настроить VPN пользователей, NCC и ваших клиентов, а также протестировать результат.

Введение

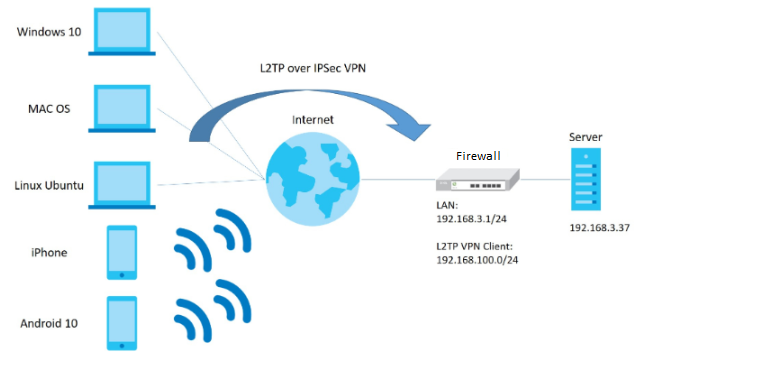

Рисунок 1 L2TP через IPSec VPN

На рисунке 1 несколько клиентов хотят получить доступ к серверу, который находится за брандмауэром. Для этого клиенты создают туннель L2TP over IPSec VPN к Firewall.

Рисунок 1 L2TP over IPSec VPN

1) Настройка L2TP на Nebula Cloud Center

1.1 Включение и настройка удаленного VPN

Перейдите по адресу

Site-wide > Configure > Firewall > Remote access VPN

и настройте параметры.

Клиентский VPN-сервер: L2TP over IPSec client

Подсеть клиентской VPN-сети: 192.168.100.0/24

DNS-серверы имен: Используйте "Specify nameserver..." и выберите Google DNS и/или адрес шлюза LAN основной подсети LAN брандмауэра

WINS: WINS-серверы отсутствуют

Secret:

Аутентификация: Nebula Cloud Authentication

Нажмите кнопку "Custom" и убедитесь, что здесь выбрано значение "Default" для работы, например, на ПК под управлением Windows.

Затем нажмите кнопку "Сохранить".

1.2 Настройка пользователей облачной аутентификации

Перейдите в раздел

Site-wide > Configure > Cloud authentication

выберите тип учетной записи "VPN User" и создайте (добавьте) пользователя.

Добавьте адрес электронной почты, имя пользователя, выберите пароль и разрешите пользователю входить в VPN через "VPN Access". Не забудьте авторизовать пользователя в организации или на сайте, и я предпочитаю, чтобы он мог входить в систему через имя пользователя или адрес электронной почты.
Примечание: Если вы хотите, чтобы данная учетная запись имела доступ по протоколу L2TP только к определенному сайту, вы можете выбрать Specified sites в разделе Authorized.

1. Нажмите кнопку Save (Сохранить) и убедитесь, что статус конфигурации брандмауэра обновлен.

2) Конфигурация клиента

Ознакомьтесь с этой статьей:

VPN - Настройка конфигурации клиента L2TP с помощью Android, iOS, Windows и Linux Ubuntu
