В этом пошаговом руководстве показано, как настроить SNMP для мониторинга точек доступа, коммутаторов и шлюзов/брандмауэров при управлении устройствами с помощью Nebula, включая список поддерживаемых OID для мониторинга состояния портов, процессора и т.д.
3. Пример применения: запрос текущего использования процессора устройства
1. Конфигурация Nebula SNMP
Включение SNMP V1/V2c на NCC позволяет третьим лицам осуществлять мониторинг и настройку устройств Nebula в соответствии с заданной строкой сообщества. Эта строка SNMP-сообщества с поведением GET будет применяться ко всем устройствам Nebula, зарегистрированным на сайте, включая точки доступа, коммутаторы и брандмауэры.
Процедура настройки выглядит следующим образом:

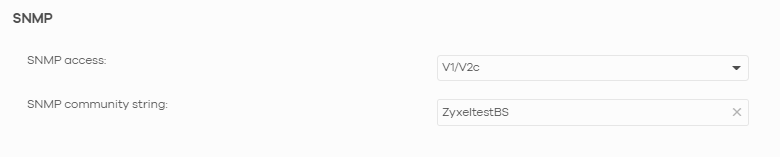

a. Перейдите в раздел Site Wide > Configure > General setting > SNMP
b. Установите для параметра SNMP Access значение V1/V2c - это версии, поддерживаемые устройствами при управлении с помощью Nebula.
c. Задайте строку сообщества. Она также должна соответствовать строке SNMP-сервера.
d. Нажмите кнопку Save (Сохранить)
Это все шаги, которые необходимо выполнить на стороне Nebula и устройств. Теперь важно знать, какие OID поддерживаются, чтобы знать, что можно контролировать.
2. Поддерживаемые OID
Файлы MIB для каждого устройства включены в файлы прошивки, доступные для каждого устройства. Загрузить эти файлы можно здесь. Убедитесь, что вы используете MIB-файлы из той же прошивки, в которой работает устройство.
Следующие OID являются наиболее распространенными, поддерживаемыми для каждого типа устройств:
| Информация о мониторе | Описание | OID | Пример результатов | Поддерживаемое устройство |
| Версия микропрограммы | Версия микропрограммы, используемая устройством | .1.3.6.1.4.1.890.1.15.3.1.6.0 | V6.25(ABIN.2) | Все |
| Модель изделия | Название модели изделия | .1.3.6.1.4.1.890.1.15.3.1.11.0 | NWA1123-AC-HD | Все |
| Серийный номер | Серийный номер устройства | .1.3.6.1.4.1.890.1.15.3.1.12.0 | S156N539012901 | Все |
| Код страны | Код страны, установленный в настройках радиоприемника устройства | .1.3.6.1.4.1.890.1.15.3.1.16.0 | Германия | Все |
| Использование процессора | Текущее использование центрального процессора устройства | .1.3.6.1.4.1.890.1.15.3.2.4.0 | 59 | Все |
| Использование памяти | Процент текущего использования памяти | .1.3.6.1.4.1.890.1.15.3.2.5.0 | 57 | Все |
| Использование флэш-памяти | Процент использования флэш-памяти (энергонезависимой) | .1.3.6.1.4.1.890.1.15.3.2.6.0 | 14 | Точка доступа / межсетевой экран |
| Текущий канал 2,4 ГГц | Текущий канал, используемый на радиостанции 2,4 ГГц | .1.3.6.1.4.1.890.1.15.3.5.1.1.1.1 | channel-06_2437mhz (6) | AP |
| Канал 2,4 ГГц | Канал, установленный на радиостанции 2,4 ГГц | .1.3.6.1.4.1.890.1.15.3.5.1.1.6.1 | channel-06_2437mhz (6) | AP |
| Текущий канал 5 ГГц | Текущий канал, используемый на радиостанции 5 ГГц | .1.3.6.1.4.1.890.1.15.3.5.1.1.1.2 | channel-40_5200mhz (40) | AP |
| Канал 5 ГГц | Канал, установленный на радиостанции 5 ГГц | .1.3.6.1.4.1.890.1.15.3.5.1.1.6.2 | channel-40_5200mhz (40) | ТОЧКА ДОСТУПА |
| Всего подключенных станций | Количество всех беспроводных станций, подключенных к точке доступа | .1.3.6.1.4.1.890.1.15.3.5.15.0 | 30 | AP |
Для получения более подробной информации можно использовать SNMP-прогулку с корневым OID: .1.3.6.1.4.1.890.1.15 (рассматривается в следующем разделе).
Примечание: если управление такими устройствами, как коммутаторы и брандмауэры, осуществляется в облаке, то поддерживаются только общие OID (CPU, firmware, memory и т.д.).
3. Пример применения: запрос текущего использования процессора устройства
В этом примере мы запросим состояние процессора одной из точек доступа в сети.

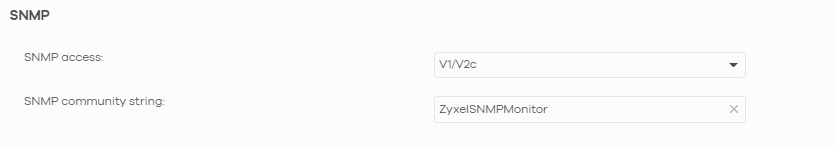

Сначала в Nebula Control Center настраивается SNMP-сообщество:
Configure -> Site settings
Затем мы определяем IP-адрес точки доступа, которую мы хотим контролировать, в данном случае 192.168.1.37. Необходимо убедиться, что конфигурация устройств уже обновлена.
Devices - Access Points

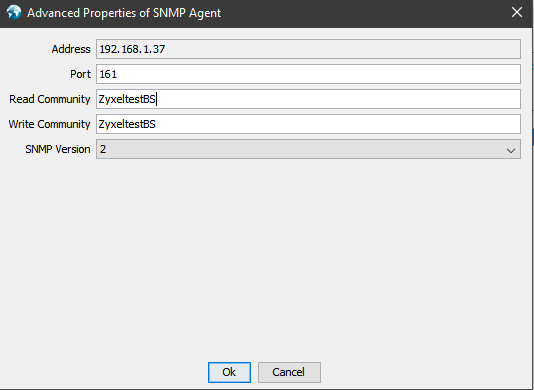

- Затем мы можем использовать одну из программ SNMP-мониторинга в нашей локальной сети для получения необходимой информации. В данном примере мы будем использовать iReasoning MIB Browser. Открыв программу, необходимо ввести IP-адрес устройства, которое мы хотим запросить, а также ввести OID значения, которое мы хотим контролировать. Также необходимо настроить SNMP-сообщество, которое мы установили в центре управления Nebula, и поддерживаемую версию SNMP:
.
- Нажмите кнопку Go, и на экране появится значение текущего использования процессора на точке доступа:
.
- Если необходимы другие значения, можно загрузить файл прошивки, содержащий файлы MIB, и импортировать его в MIB Browser для проверки других параметров:
