Zyxel Firewall NAT – ako nakonfigurovať preklad sieťových adries (NAT) 1:1 na firewalle Zyxel USG Flex H Series

Kľúčové vlastnosti 1:1 NAT:

• Priame mapovanie: Spája verejnú IP adresu so súkromnou IP adresou.
• Konkrétne prípady použitia: Ideálne pre situácie, kde je potrebné priame prepojenie medzi externou a internou IP adresou.
• Preklad zdrojovej sieťovej adresy (SNAT): Zmení zdrojovú IP adresu odchádzajúceho prevádzky na verejnú IP adresu.

Kedy použiť 1:1 NAT s príkladmi z praxe:

1.

   Hostingové servery:



   • Webový server: Ak má vaša organizácia webový server s privátnou IP adresou 192.168.1.10, môžete ho priradiť k verejnej IP adrese, napríklad 203.0.113.10. Externí používatelia môžu pristupovať k vašej webovej stránke pomocou verejnej IP adresy, zatiaľ čo server zostáva v privátnej sieti.
   • Poštový server: Poštový server s privátnou IP adresou 192.168.1.20 môže byť priradený k verejnej IP adrese 203.0.113.20. To umožňuje používateľom odosielať a prijímať e-maily pomocou verejnej IP adresy.
   • FTP server: K FTP serveru s privátnou IP adresou 192.168.1.30 je možné pristupovať prostredníctvom verejnej IP adresy 203.0.113.30, čo umožňuje externým používateľom nahrať a stiahnuť súbory.



2.

   Kompatibilita aplikácií:



   • Systém VoIP: Niektoré systémy VoIP vyžadujú statické verejné IP adresy pre spoľahlivú komunikáciu. Napríklad server VoIP so súkromnou IP adresou 192.168.1.40 môže byť priradený k verejnej IP adrese 203.0.113.40, aby bola zabezpečená plynulá hlasová komunikácia.
   • Server pre online hry: Server pre online hry so súkromnou IP adresou 192.168.1.50 môže dostať verejnú IP adresu 203.0.113.50, aby sa hráči z celého sveta mohli pripojiť pomocou konzistentnej IP adresy.



3.

   Kontrola prístupu na základe IP:



   • Bezpečnostné kamery: Organizácia môže použiť 1:1 NAT, aby umožnila vzdialený prístup k bezpečnostným kamerám. Kamerový systém so súkromnou IP adresou 192.168.1.60 môže byť priradený k verejnej IP adrese 203.0.113.60, čo umožňuje vzdialené monitorovanie pri uplatňovaní špecifických pravidiel prístupu.
   • Systémy prístupu do budov: V prípade systémov riadiacich prístup do budov, ako sú čítačky kariet, je možné zariadenie s privátnou IP adresou 192.168.1.70 priradiť k verejnej IP adrese 203.0.113.70. To umožňuje správcom spravovať prístup na diaľku pri zachovaní zásad bezpečného prístupu.



Zhrnutie: 1:1 NAT je užitočné na priame priradenie externých verejných IP adries k interným súkromným IP adresám, zabezpečenie kompatibility určitých aplikácií a implementáciu riadenia prístupu na základe IP adries. Tieto príklady z praxe demonštrujú, ako môžu rôzne servery a systémy ťažiť z 1:1 NAT.

V tomto príklade nakonfigurujeme prístup k poštovému serveru z WAN pomocou verejnej IP adresy

 Konfigurácia > Sieť > NAT a vytvorenie nového pravidla kliknutím na tlačidlo „Pridať“

Potom môžete vyplniť všetky povinné polia.

• Aktivujte pravidlo NAT
• Zadajte názov, ktorý vystihuje podstatu pravidla
• Vyberte typ mapovania portov„1:1 NAT“
• Prichádzajúce rozhranie na WAN
• Zdrojová IP adresa: ľubovoľná
• Externá IP adresa – použite svoju externú IP adresu
• Interná IP adresa – zadajte IP adresu, ku ktorej je potrebný prístup
• Typ mapovania portov – závisí od toho, čo robíte (Ľubovoľný – všetka prevádzka bude presmerovaná, Služba – vyberte objekt služby (protokol), Skupina služieb – vyberte objekt skupiny služieb (skupinu protokolov), Port – vyberte port, ktorý je potrebné presmerovať, Porty – vyberte rozsah portov, ktoré je potrebné presmerovať)
• Povoliť NAT loopback
• Použiť všetky zmeny

NAT loopback sa používa vnútri siete na dosiahnutie interného servera pomocou verejnej IP adresy. Skontrolujte, či je povolený NAT loopback, a kliknite na OK (umožňuje používateľom pripojeným k akémukoľvek rozhraniu používať tiež pravidlo NAT)

Nastavte bezpečnostnú politiku na USG FLEX H

V tomto príklade nakonfigurujeme prístup k nášmu webovému serveru z WAN

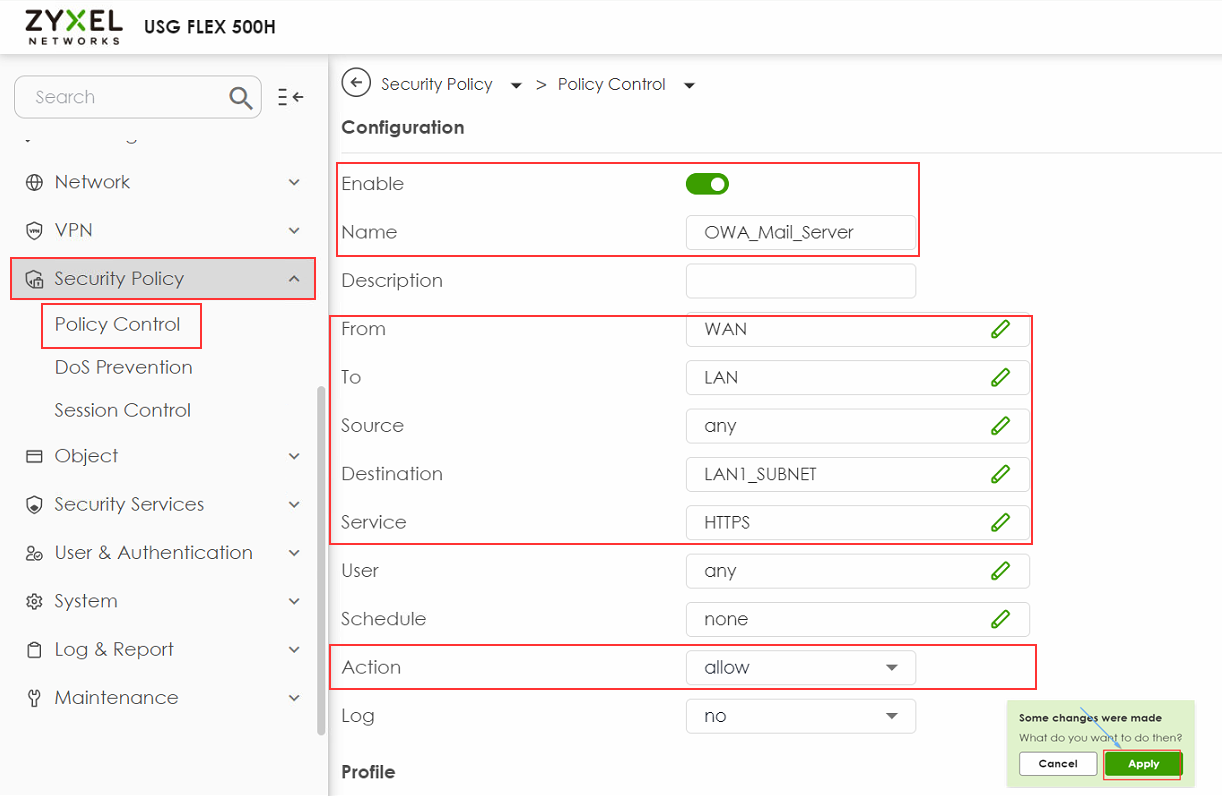

Bezpečnostná politika > Kontrola politiky a vytvorte nové pravidlo kliknutím na tlačidlo „Pridať“

Potom môžete vyplniť všetky povinné polia.

• Povoliť politiku
• Zadajte názov, ktorý vystihuje podstatu pravidla
• Od – WAN
• Do – LAN
• Zdroj – ľubovoľný
• Cieľ – podsieť LAN, v ktorej sa nachádza váš server (v tomto príklade LAN_SUBNET_GE3), alebovyberte objekt vytvorený v predchádzajúcom kroku
• Služba – HTTPS
• Používateľ – ľubovoľný
• Akcia – povoliť
• Použiť všetky zmeny

Riešenie problémov s konfiguráciou 1:1 NAT

• Overte pravidlá NAT: Dôkladne skontrolujte, či sú pravidlá 1:1 NAT správne nakonfigurované, a uistite sa, že interná IP adresa vášho poštového servera je správne priradená k správnej verejnej IP adrese.

• Pravidlá brány firewall: Uistite sa, že pravidlá brány firewall sú nastavené tak, aby povolili prevádzku na potrebných portoch (napr. port 443 pre HTTPS).

• Protokoly a diagnostika: Pravidelne sledujte protokoly brány firewall a používajte diagnostické nástroje na kontrolu toku prevádzky. To môže pomôcť rýchlo identifikovať a vyriešiť problémy.

• Uistite sa, že všetky verejné IP adresy sú správne smerované. Na overenie tohto priraďte každú verejnú IP adresu individuálne k portu WAN zariadenia USG FLEX H Series.

• Otestujte prístup k internetu pomocou každej verejnej IP adresy, aby ste sa uistili, že funguje správne.

• Kontaktujte svojho poskytovateľa internetových služieb, aby ste sa uistili, že smerovanie vašich verejných IP adries je správne nakonfigurované a aktívne.
