V tomto článku uvedieme vhodný konzolový kábel, ktorý sa má použiť na pripojenie k prístupovému bodu, a poskytneme postupné pokyny na vytvorenie pripojenia pomocou PuTTY alebo Tera Term.
Vhodný kábel
Kábel USB TTL je kábel so štyrmi kolíkmi vrátane jedného kolíka s ikonou trojuholníka, pripojte kábel USB TTL k AP pomocou kolíka konzolového kábla s trojuholníkom na mieste kolíka konzoly AP s ikonou trojuholníka (kolík 1).
Kábel USB TTL je ako na nasledujúcom obrázku, postupujte podľa definície kolíkov hlavičky konzoly spoločnosti Zyxel:
- Pin1 NA (nechajte prázdny )
- Pin3 zelený (TX)
- Pin2 biely (RX)
- Pin4 Čierna (GND)
- Nezabudnite, že pin červenej farby nepripájajte ku konzolovému kolíku Zyxel.
Postup pripojenia
- Pripojte kábel k prístupovému bodu podľa popisu v predchádzajúcom kroku.
- Spustite aplikáciu (v našom príklade používame Tera Term)

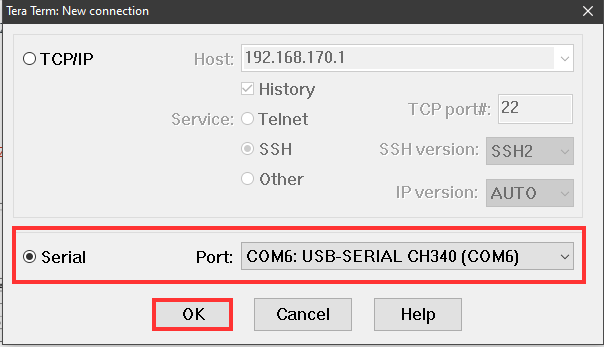

- Nastavte "Serial" a vyberte port, ku ktorému je pripojený kábel, ako na obrázku nižšie.
- V otvorenom okne aplikácie Tera Term kliknite na tlačidlo "Setup" (Nastavenie).
- Vyberte - Sériový port
- V poli "Speed" (Rýchlosť) nastavte 115200
- Kliknite na "Nové nastavenia".

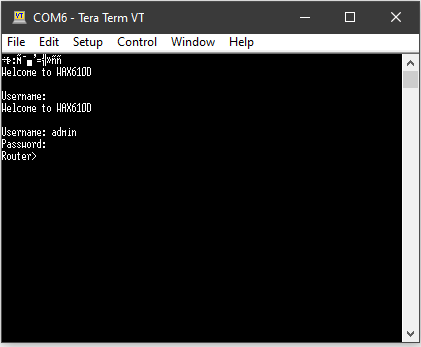

- V novootvorenom konzolovom okne možno budete musieť stlačiť "Enter", aby ste obnovili pripojenie a videli, že pripojenie k prístupovému bodu bolo úspešné.
- Teraz zadajte používateľské meno a heslo prístupového bodu.
Pokyny pre príkazy CLI nájdete na stránke sťahovania pre každé zariadenie v našej databáze sťahovania.
