Príklad konfigurácie – Zyxel Experience Lab – VLAN cez bezdrôtový most

V tomto článku sa zameriame na dve praktické sieťové topológie pre prenos VLAN cez bezdrôtový most pomocou prístupových bodov s jedným portom. Naším cieľom je zabezpečiť, aby koncové zariadenie získalo IP adresu z požadovanej VLAN, aj keď je prítomný bezdrôtový segment.

Je tiež dôležité pochopiť, ako prístupový bod funguje v režime opakovača. V tomto režime sa jeho port uplink stáva portom LAN. To ovplyvňuje spôsob prenosu prevádzky VLAN a vyžaduje správnu konfiguráciu na prepínačoch aj na prístupových bodoch.

V našom príklade používame prístupové body NWA110BE a NWA55AX a všetky konfigurácie sa vykonávajú v cloude Zyxel Nebula.

Pozrieme sa na dve možnosti:

• V prvom prípade je prepínač pripojený k prístupovému bodu v režime opakovača a ďalej distribuuje VLAN.

• V druhom prípade je koncové zariadenie pripojené priamo k opakovaču.

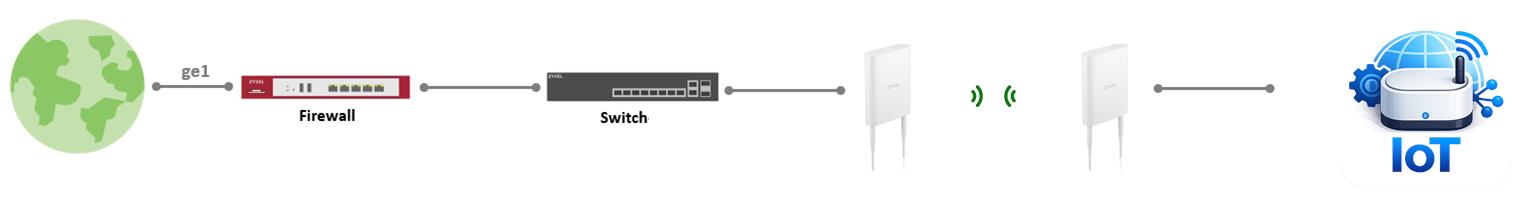

Scenár 1: Koncové zariadenie pripojené cez prepínač za opakovačom

Krok 1: Konfigurácia VLAN na firewalle

1. Prejdite na:

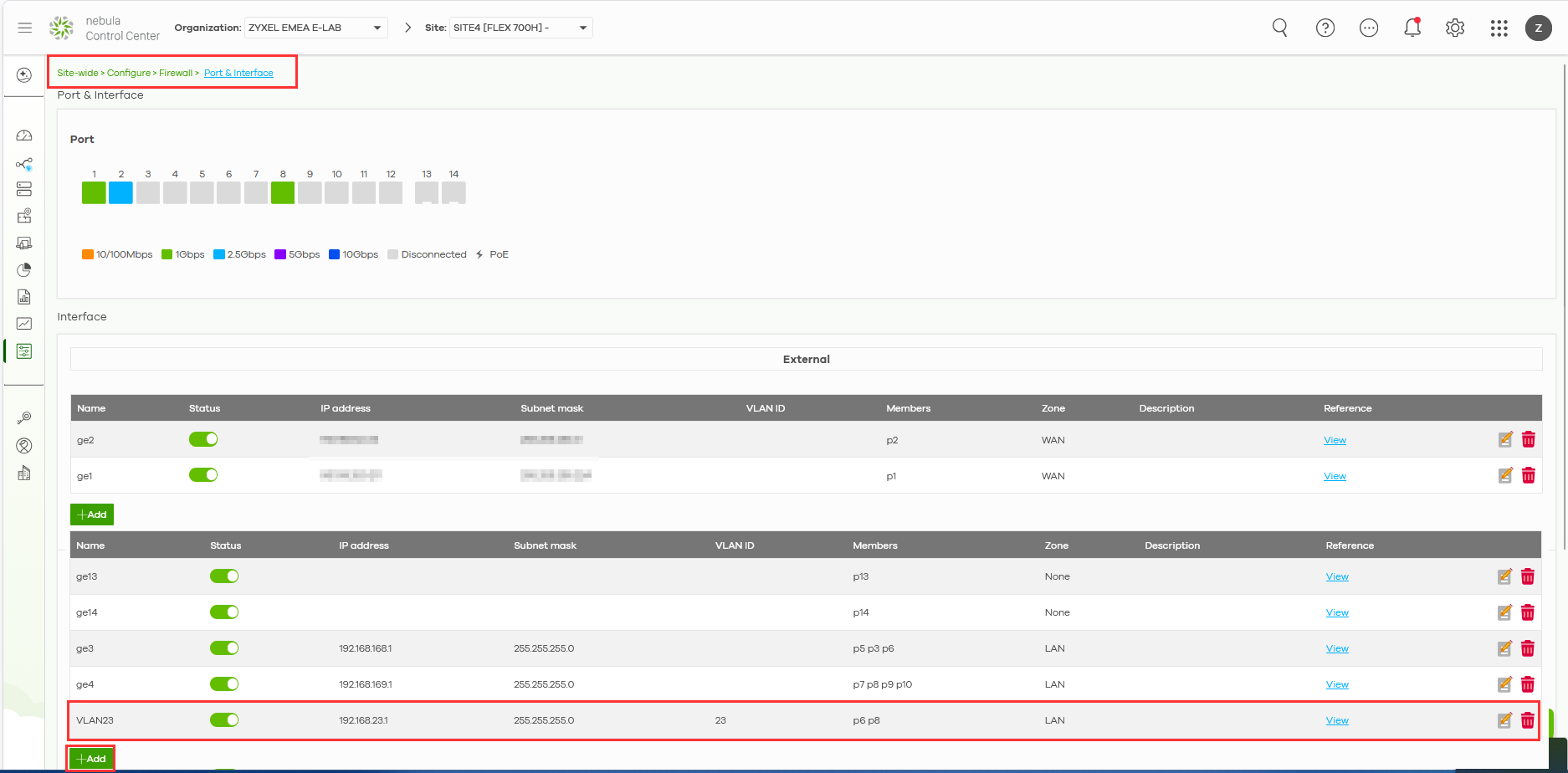

   Celá lokalita → Konfigurácia → Firewall → Port a rozhranie
2. Kliknite na Pridať a nakonfigurujte:

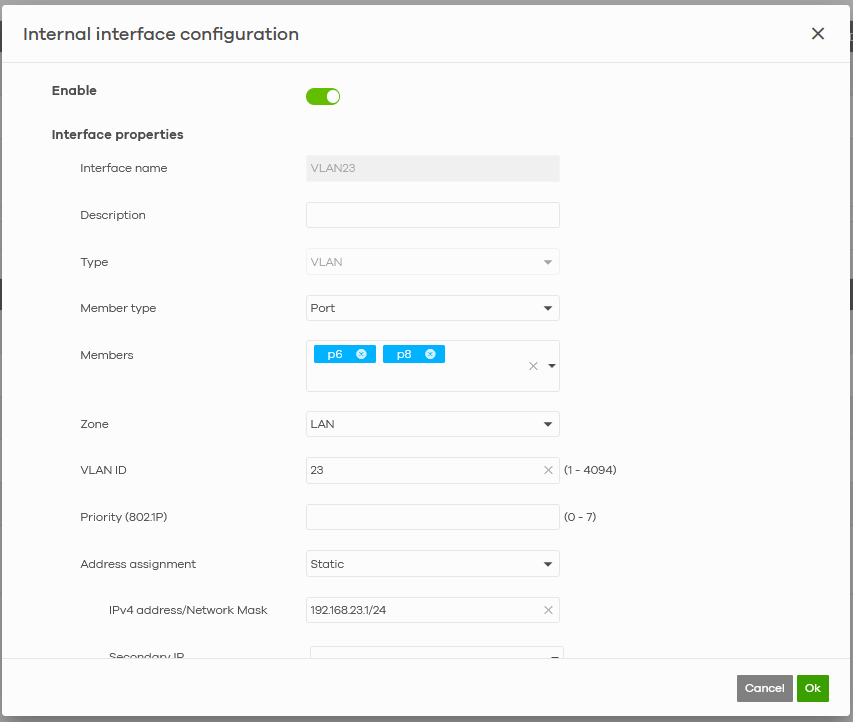

   • Názov: VLAN23
   • ID VLAN: 23
   • Zóna: LAN
   • Adresa IPv4: 192.168.23.1/24

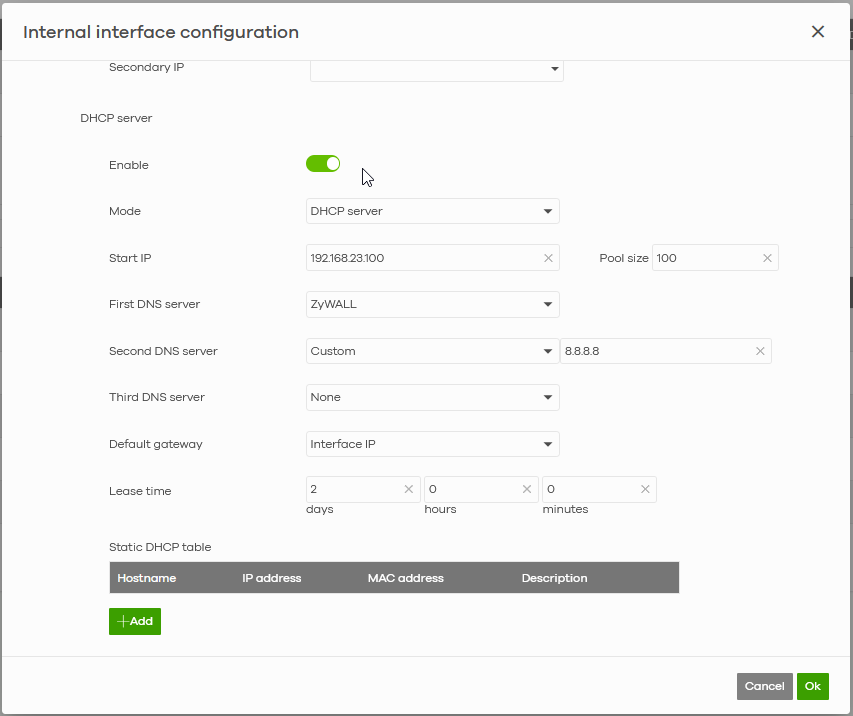

3. Povoliť server DHCP:
   • Režim: DHCP server
   • Počiatočná IP adresa: 192.168.23.100
   • Veľkosť skupiny: podľa potreby
   • Predvolená brána: IP rozhrania

Krok 2: Povolené VLAN na opakovači AP

1. Prejdite na:

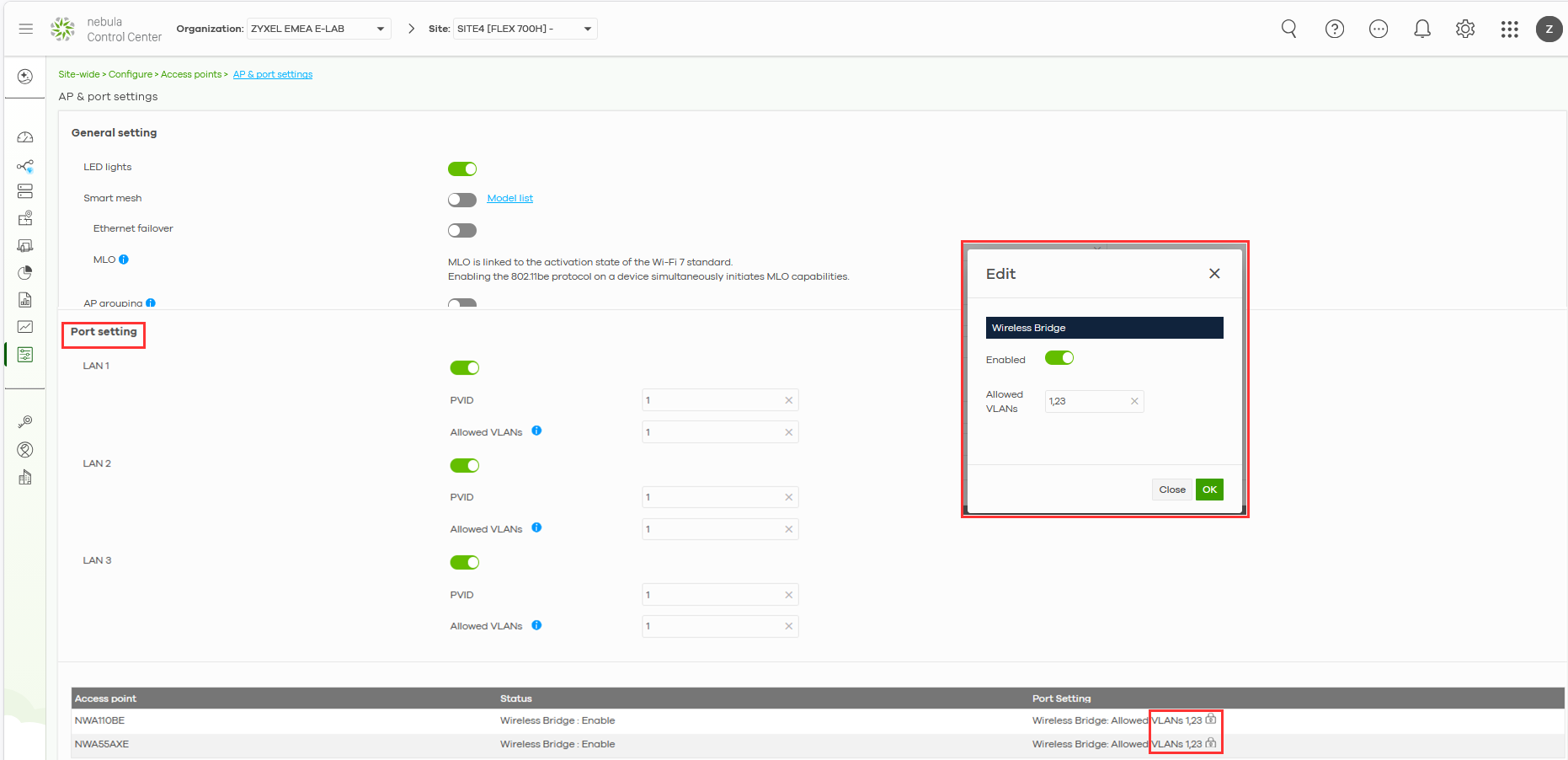

   Celá lokalita → Konfigurácia → Prístupové body → Nastavenia AP a portov
2. Nastavte:
   • Povolené VLAN: 1, 23 na opakovači AP

Krok 3: Konfigurácia portu vzdialeného prepínača

1. Prejdite na:

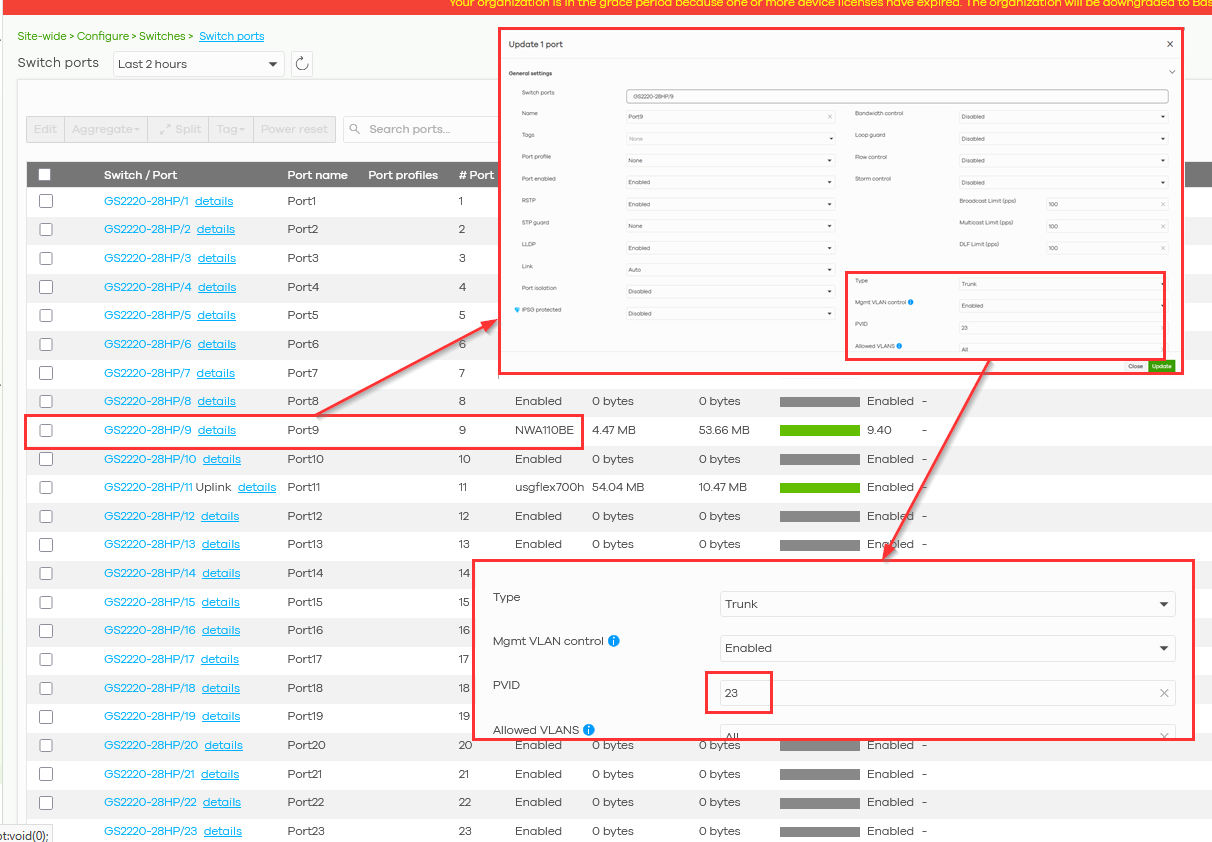

   Celá lokalita → Konfigurácia → Prepínače → Porty prepínača
2. Vyberte port pripojený k opakovaču AP.
3. Nastavenie:
   • Typ: Trunk
   • PVID: 23
   • Povolené VLAN: Všetky
   • Ovládanie VLAN pre správu: Zapnuté

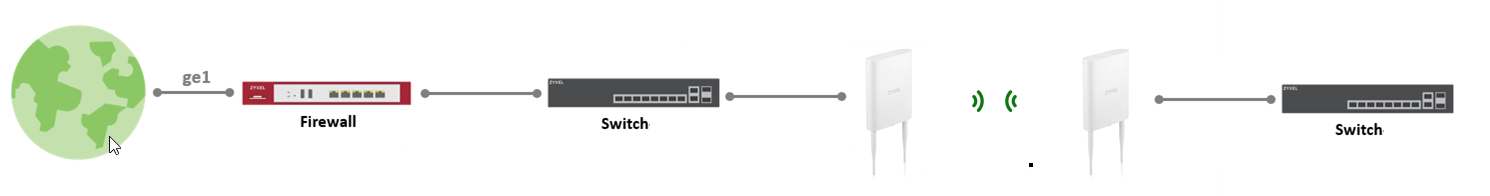

Scenár 2: Koncové zariadenie pripojené priamo k opakovaču

V tomto scenári je koncové zariadenie pripojené priamo k opakovaču (AP pracujúcemu v režime bezdrôtového mosta).
Dátový tok je premostený cez bezdrôtové spojenie a musí správne prejsť konfiguráciou VLAN z firewallu cez prepínač a prístupové body.

Poznámka: Predtým, ako začnete konfigurovať VLAN, aktivujte funkcie Smart Mesh a bezdrôtový most (ďalšie informácie o tom, ako nastaviť bezdrôtový most, nájdete na odkaze).

Krok 1: Konfigurácia VLAN na bráne firewall

1. Prejdite na:
   Celá lokalita → Konfigurácia → Firewall → Port a rozhranie
2. Kliknite na Pridať a nakonfigurujte:
   • Názov: VLAN23
   • ID VLAN: 23
   • Zóna: LAN
   • Adresa IPv4: 192.168.23.1/24
3. Povoliť server DHCP:
   • Režim: DHCP server
   • Počiatočná IP adresa: 192.168.23.100
   • Veľkosť skupiny: podľa potreby
   • Predvolená brána: IP rozhrania

Krok 2: Konfigurácia portu prepínača (konfigurácia trunkového portu)

1. Prejdite na:

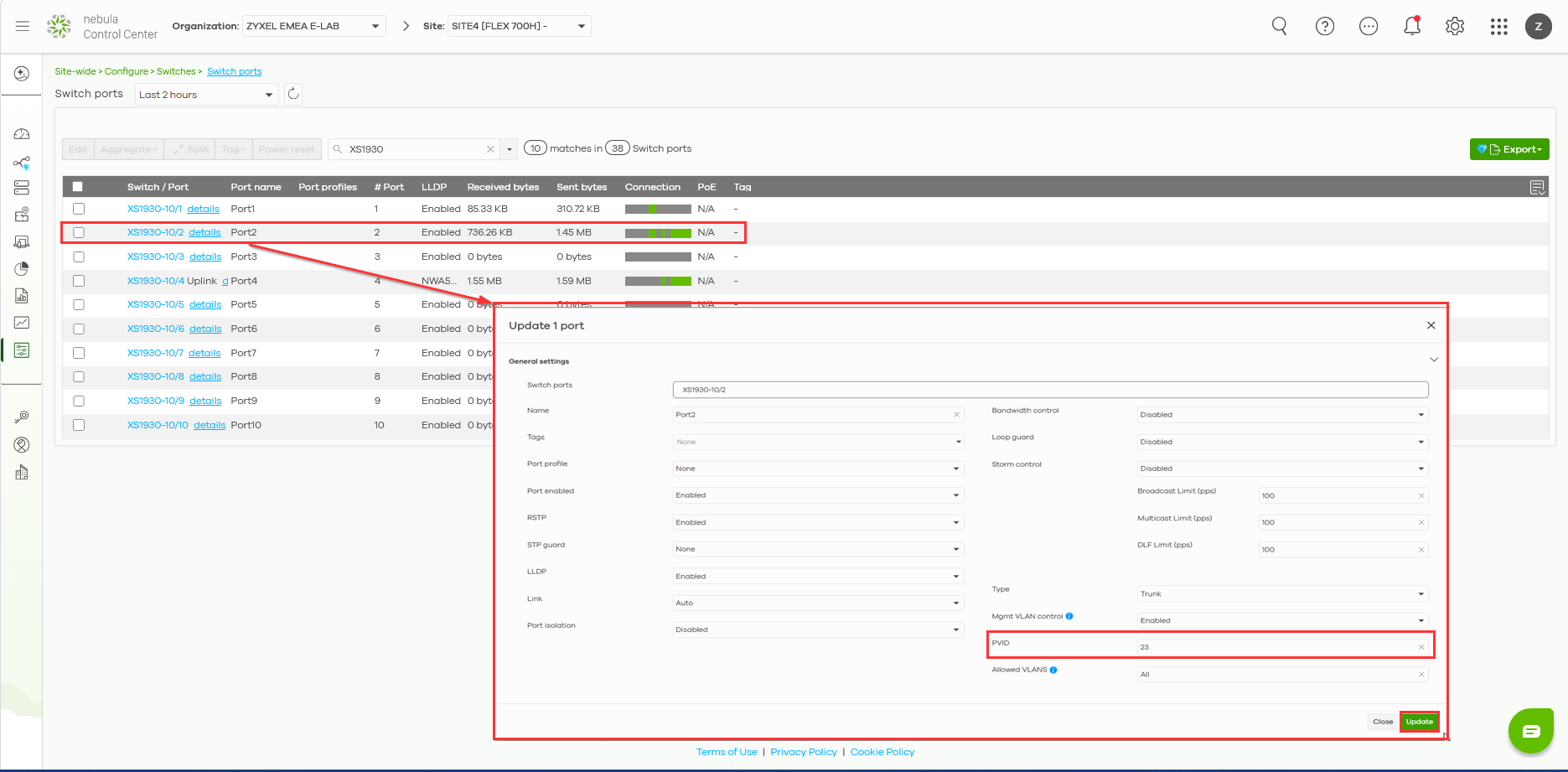

   Celá lokalita → Konfigurácia → Prepínače → Porty prepínača
2. Vyberte port pripojený k AP.
3. Nastavenie:
   • Typ: Trunk
   • PVID: 23
   • Povolené VLAN: Všetky
   • Ovládanie VLAN pre správu: Zapnuté

Krok 3: Povolené VLAN na koreňovom AP a opakovači AP

1. Prejdite na:

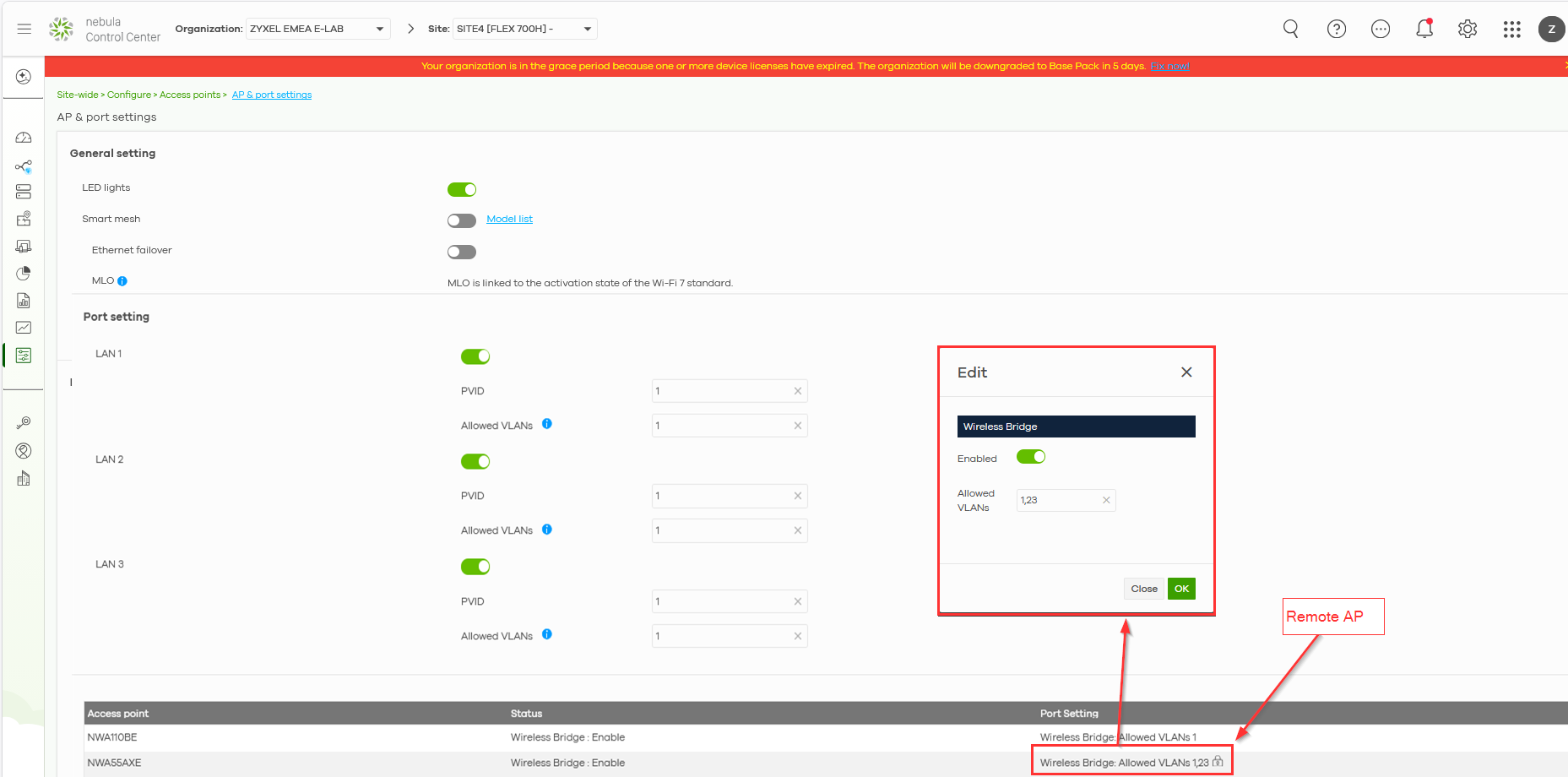

   Celá lokalita → Konfigurácia → Prístupové body → Nastavenia AP a portov
2. Nastavte:
   • Povolené VLAN: 1, 23 na koreňovom AP a opakovači AP

Krok 4: Konfigurácia opakovača AP (VLAN pre správu)

Poznámka: Najskôr sa konfiguruje opakovač AP, potom koreňový AP, aby sa zabránilo trvalému odpojeniu. Keď zmeníte VLAN pre správu na opakovači, dočasne stratí spojenie s koreňovým AP. Ide o očakávané správanie. Po uplatnení príslušných nastavení VLAN na koreňovom AP sa bezdrôtový most automaticky obnoví.

⏳Opätovné pripojenie mostíka môže trvať až ~7 minút. Po uplatnení nastavení prosím počkajte.

1. Prejdite na:
   Celá lokalita → Konfigurácia → Prístupové body → Nastavenia AP a portov

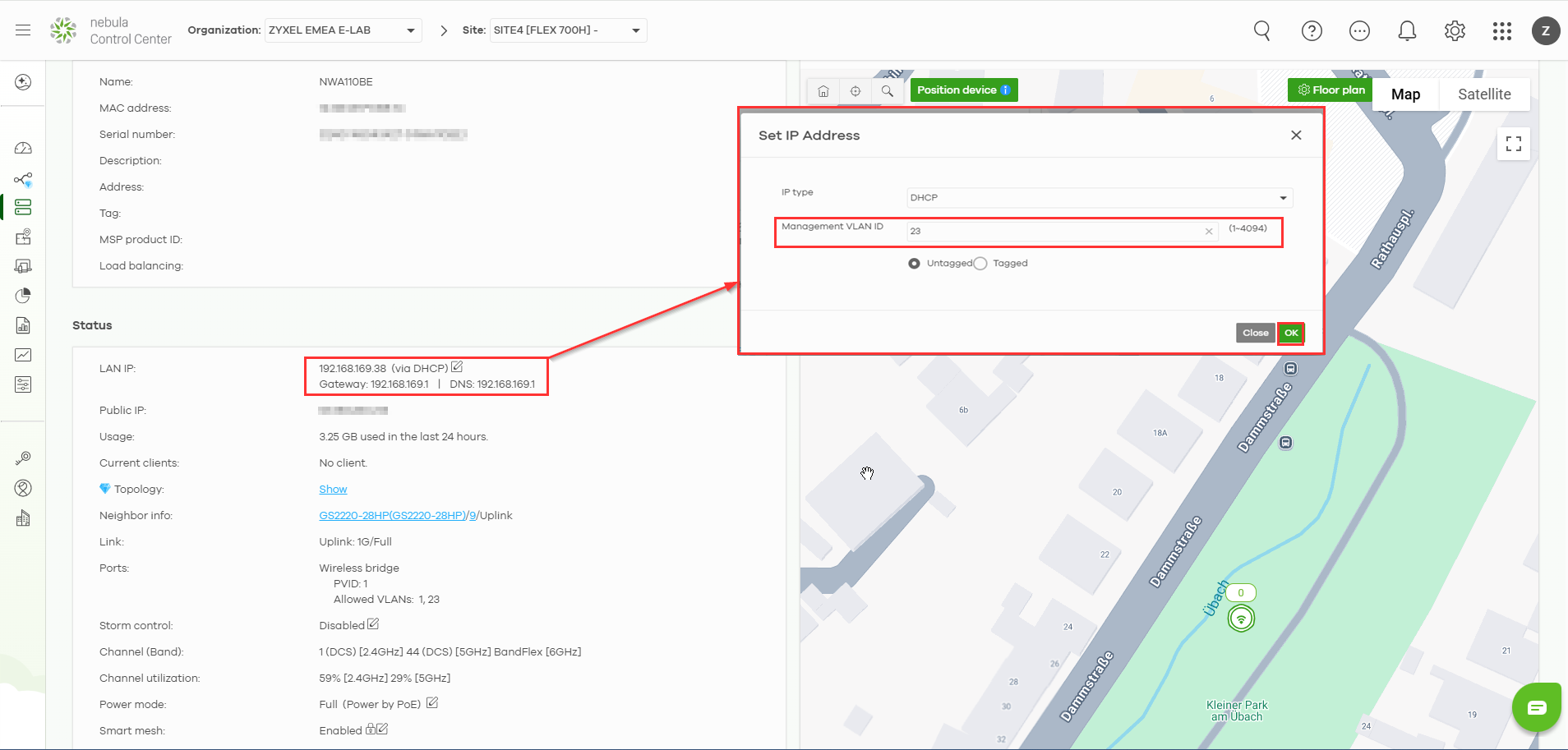

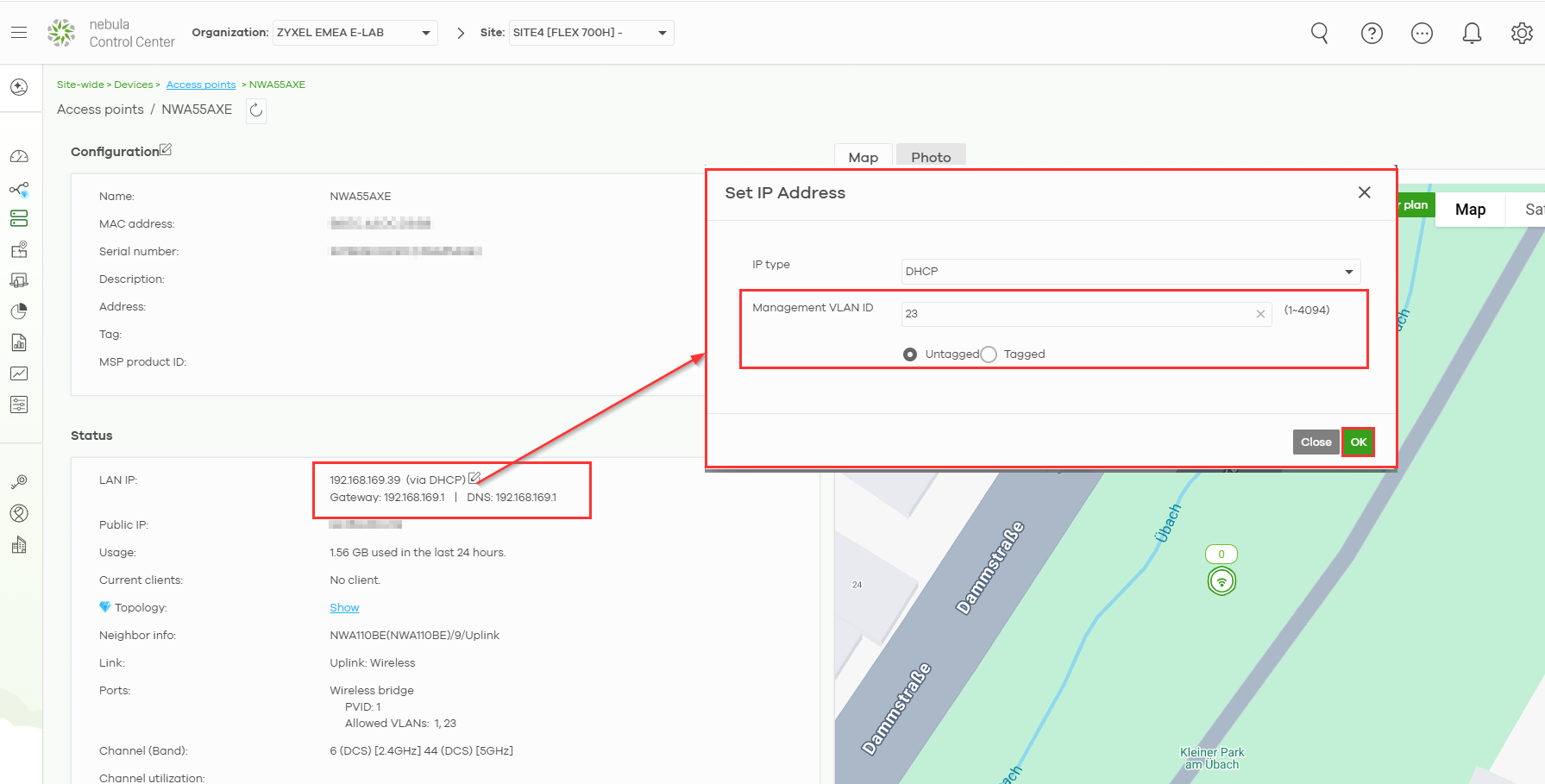

2. V časti Nastaviť IP adresu:
   1. Typ IP: DHCP
   2. ID VLAN pre správu: 23
   3. Režim: Bez označenia

Krok 5: Nakonfigurujte koreňový AP (správna VLAN)

1. Otvorte nastavenia opakovača AP
2. V časti Nastaviť IP adresu:
   • Typ IP: DHCP
   • ID riadiacej VLAN: 23
   • Režim: Bez značiek

Očakávaný výsledok

• Opakovač pracuje v režime bezdrôtového mosta
• VLAN 23 je správne propagovaná cez:
  • Firewall → Switch → Root AP → Repeater

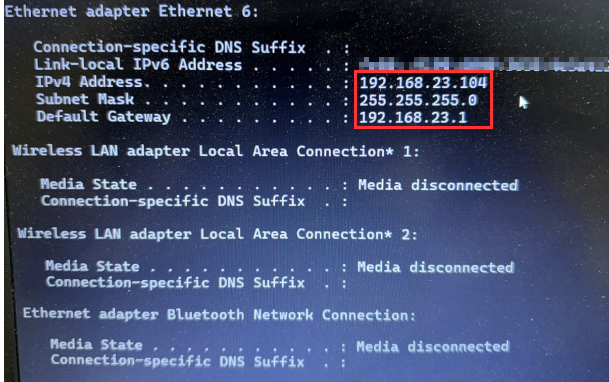

• Zariadenia pripojené k opakovaču dostávajú IP adresy z VLAN 23 a majú plnú sieťovú konektivitu
