Simple Network Management Protocol (SNMP) je protokol aplikačnej vrstvy používaný na správu a monitorovanie zariadení založených na protokole TCP/IP. SNMP sa používa na výmenu informácií o správe medzi systémom správy siete (NMS) a sieťovým prvkom (NE).
Sieť spravovaná pomocou protokolu SNMP sa skladá z dvoch hlavných komponentov: agentov a manažéra.
Agent je softvérový modul na správu, ktorý sa nachádza v spravovanom prepínači (prepínač). Agent prekladá lokálne informácie o správe z riadeného prepínača do formy kompatibilnej so SNMP.
Navyše obsahuje objektové premenné/spravované objekty, ktoré definujú jednotlivé informácie, ktoré sa majú o prepínači zhromažďovať. Príkladom premenných je počet prijatých paketov, stav portu uzla a podobne. Báza informácií o správe (MIB) je kolekcia spravovaných objektov. SNMP umožňuje komunikáciu manažéra a agentov na účely prístupu k týmto objektom.
Manažér je konzola, prostredníctvom ktorej správcovia siete vykonávajú funkcie správy siete. Vykonáva aplikácie, ktoré riadia a monitorujú spravované zariadenia.
Okrem toho môže spravovať a monitorovať prepínač prostredníctvom siete prostredníctvom SNMP verzie jedna (SNMPv1), SNMP verzie 2c alebo SNMP verzie 3.
1) Konfigurácia protokolu SNMP
Tento návod vám ukáže, ako nastaviť základnú konfiguráciu SNMP na našich prepínačoch.

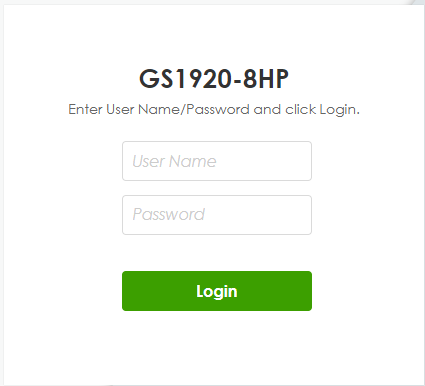

1. Pristúpte k zariadeniu zadaním jeho IP adresy do riadku s adresou prehliadača a prihláste sa pomocou poverenia zariadenia.
2. Na ovládacom paneli kliknite na rýchle prepojenie SNMP Status (Stav SNMP)

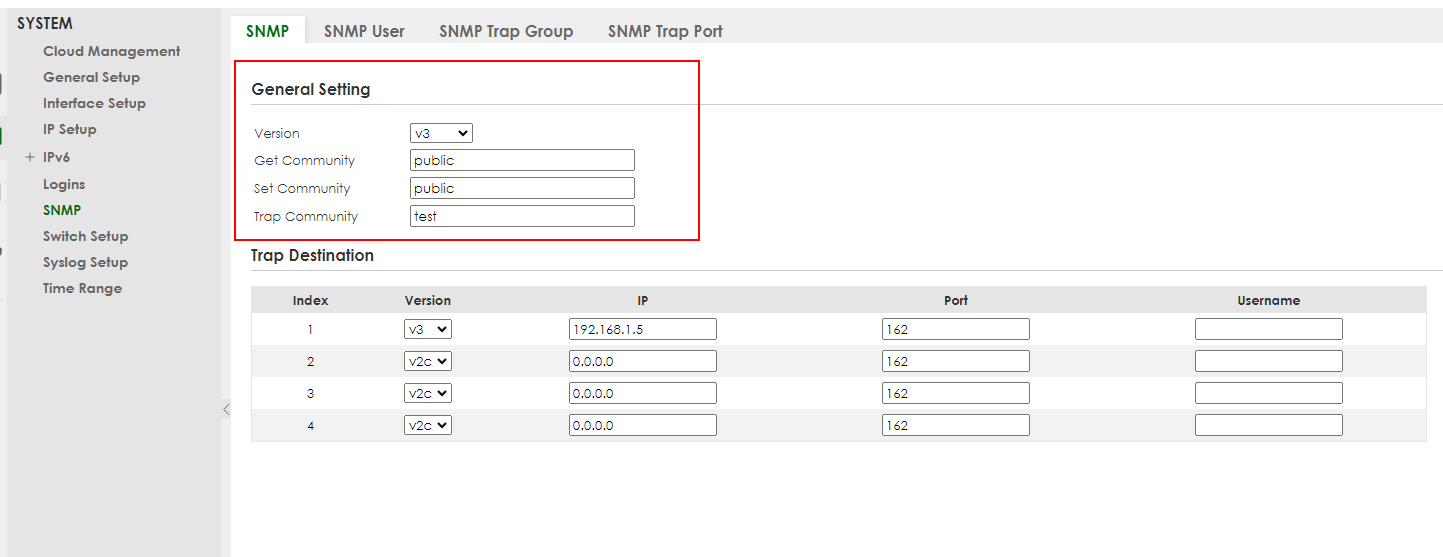

3. Vyberte verziu SNMP, ktorú chcete nižšie, a potom nakonfigurujte Get (Získať), Set (Nastaviť) a Trap Community (Komunita) podľa vášho softvéru na správu SNMP (predvolené: public).
5. Nakonfigurujte Trap Destination (Cieľ trapu), aby váš prepínač mohol posielať trapy (oznámenia) do softvéru na správu SNMP so skupinou trapov podľa konfigurácie používateľa, potom "Apply" (Použiť).
6. Prejdite na stránku:
7. Na obrazovke Trap Group (Skupina pascí) zadajte typy pascí SNMP, ktoré sa majú odosielať správcovi SNMP, a potom pomocou obrazovky Trap Port (Port pascí) vyberte, aký typ skupiny pascí sa prijíma na ktorom porte prepínača.
8. Ak používate protokol SNMPv3, je potrebné nakonfigurovať niektoré parametre špecifické pre používateľa nižšie
9. Ak chcete vytvoriť používateľa, musíte prejsť na obrazovku Používateľ SNMP a pridať používateľa tam
Potom prejdite na stránku:
dyn_repppp_1
2) Konfigurácia SNMP v staršom grafickom rozhraní
Tento návod vám ukáže, ako nastaviť základnú konfiguráciu SNMP na našich prepínačoch.

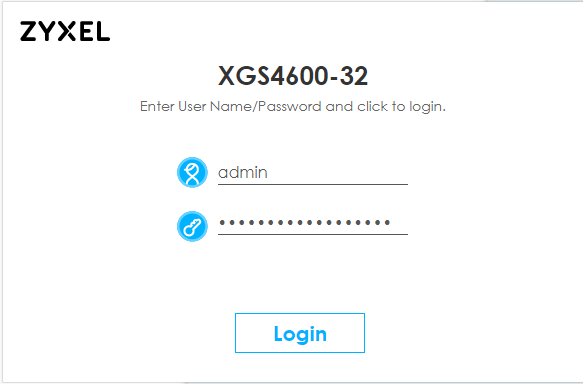

1. Pristúpte k zariadeniu zadaním jeho IP adresy do adresného riadku prehliadača a prihláste sa pomocou poverenia zariadenia.

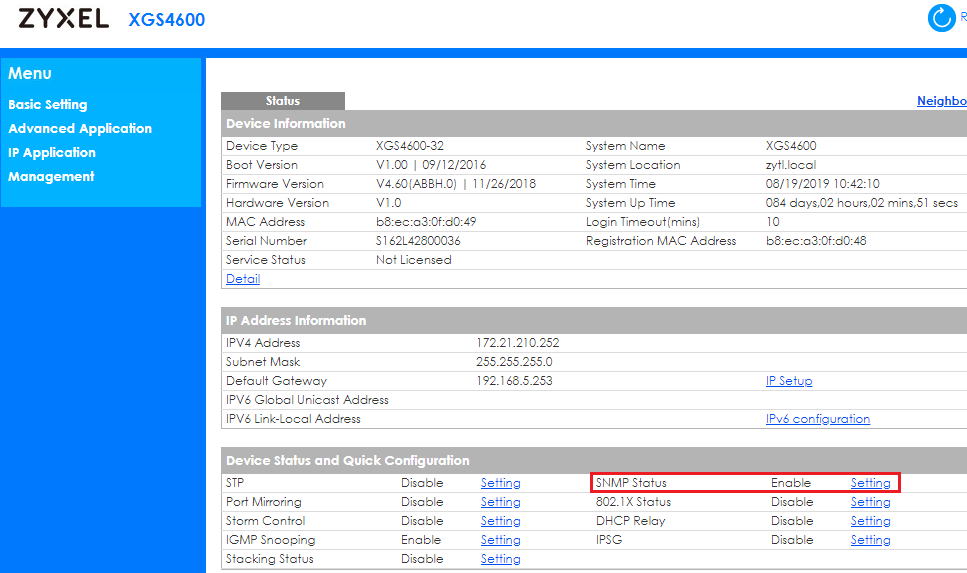

2. Na ovládacom paneli kliknite na rýchle prepojenie Stav SNMP > Nastavenie

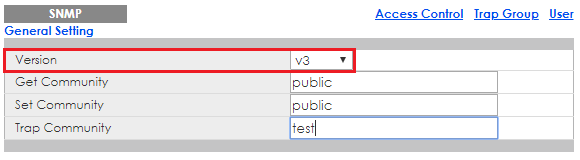

3. Tu vyberte verziu SNMP, ktorú chcete používať
4. Nakonfigurujte komunity Get, Set a Trap podľa vášho softvéru na správu SNMP (predvolené: public)
5. Nakonfigurujte Trap Destination (Cieľ trapu), aby váš prepínač mohol posielať trapy (oznámenia) do softvéru na správu SNMP so skupinou trapov podľa konfigurácie používateľa, potom "Apply" (Použiť).
6. Prejdite na obrazovku Trap Group (Skupina pascí), aby ste určili typy pascí SNMP, ktoré sa majú odosielať správcovi SNMP
7. Pomocou obrazovky Trap Port vyberte, aký typ Trap Group sa má prijímať na ktorom porte prepínača
8. Ak používate protokol SNMPv3, musíte nakonfigurovať niektoré parametre špecifické pre používateľa
9. Ak chcete vytvoriť používateľa, musíte prejsť na obrazovku Používateľ SNMP a pridať používateľa tam
