Návod na montáž do racku Zyxel: 19-palcová montážna podložka pre firewally modelov Switches a radu H

Vytvorené - Aktualizované
Serhii Boiarynov
Idea generator
Great answers
Master (Platinum)
Print Friendly and PDF
Máte ďalšie otázky? Vložiť žiadosť

Dôležité upozornenie:
Vážený zákazník, upozorňujeme, že na poskytovanie článkov vo vašom miestnom jazyku používame strojový preklad. Nie všetky texty môžu byť preložené presne. Ak máte otázky alebo zistíte nezrovnalosti v presnosti informácií v preloženej verzii, prečítajte si prosím pôvodný článok tu:Pôvodná verzia

Tento článok vysvetľuje, ako firewally Zyxel a switches podporujú inštaláciu do štandardného 19-palcového racku, so zameraním na rôzne modely a formáty. Zaoberá sa tým, či sú držiaky na montáž do racku („uši“) súčasťou balenia alebo sa musia zakúpiť samostatne, ako identifikovať zariadenia vhodné na montáž do racku a ako overiť možnosti montáže v oficiálnej dokumentácii spoločnosti Zyxel.


Poznámka: Toto sú všeobecné pokyny. Vždy skontrolujte technický list alebo inštalačnú príručku pre váš konkrétny model.

Kľúčový pojem

Šírka štandardného 19-palcového racku:

  • 482,6 mm

Ak je zariadenie menšie, na jeho rozšírenie na plnú šírku sa používajú ušká do racku.

Ako určiť typ montáže na základe šírky zariadenia

Šírka zariadenia Typ upevnenia
< 250 mm Iba polica / stôl
250–430 mm Montáž do racku s predĺženými ušami
≥ 430 mm Štandardná montáž do 19" racku

Výpočet veľkosti uší

Použite tento vzorec:

(482,6 mm − šírka zariadenia) / 2

Týmto získate približnú veľkosť jedného uška do racku.

Dôležité poznámky

  • Veľkosť ucha je len odhadom
  • Poloha a tvar otvorov sa môžu líšiť
  • Ak je to možné, vždy používajte originálne montážne sady Zyxel

Používajte aj univerzálne držiaky, ale až po overení kompatibility: Ako nájsť príslušenstvo a náhradné diely Zyxel

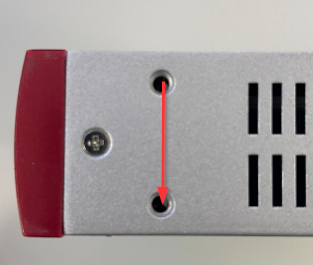

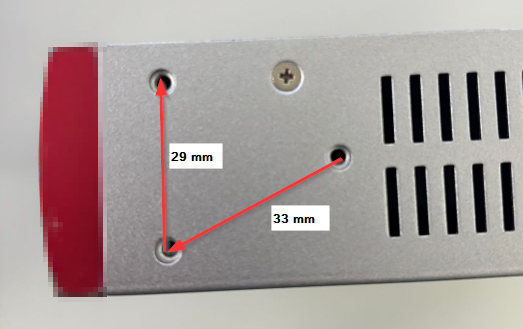

Firewall

USG FLEX 500H / USG FLEX 700H
USG FLEX 200H / HP
Model Možnosť montáže do racku Súčasťou balenia je 19-palcová montážna sada Rozmery zariadenia (Š × H × V, mm) Rozmery montážnej sady na jednu stranu (mm)
USG FLEX 50H / HP Nie Nie 216 × 143 × 33 Stolové zariadenie
USG FLEX 100H / HP Nie Nie 216 × 143 × 33 Stolové zariadenie
USG FLEX 200H / HP Áno Áno 272 × 187 × 36 ~105 mm
USG FLEX 500H Áno Áno 300 × 182 × 43,5 ~91 mm
USG FLEX 700H Áno Áno 430 × 250 × 43,5 ~26 mm

Switch

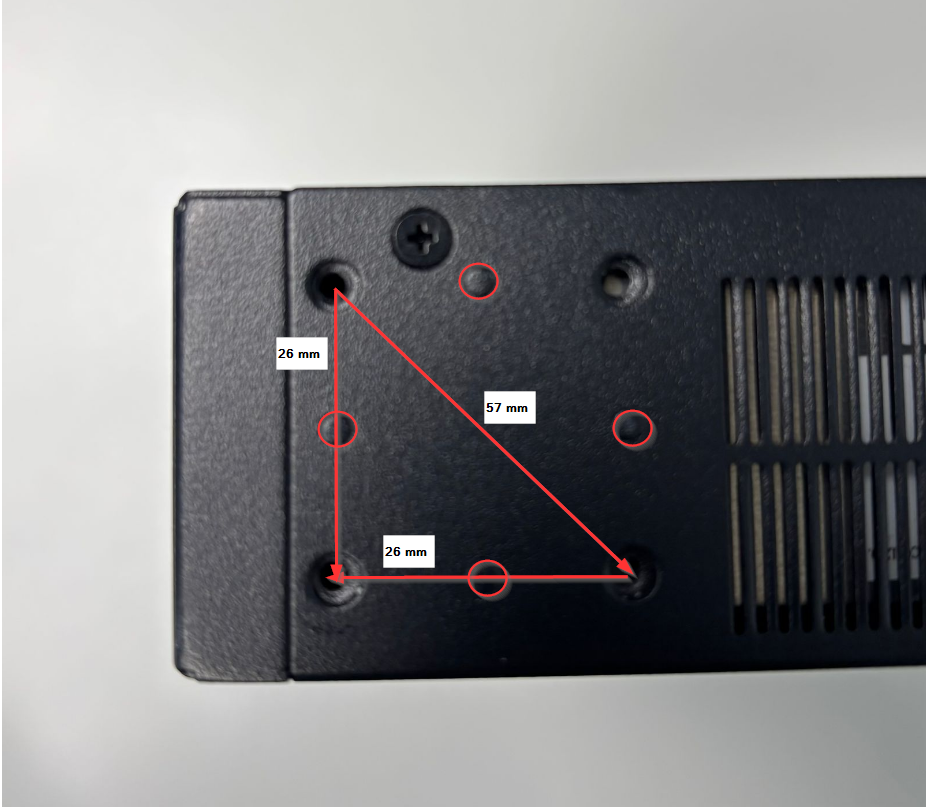

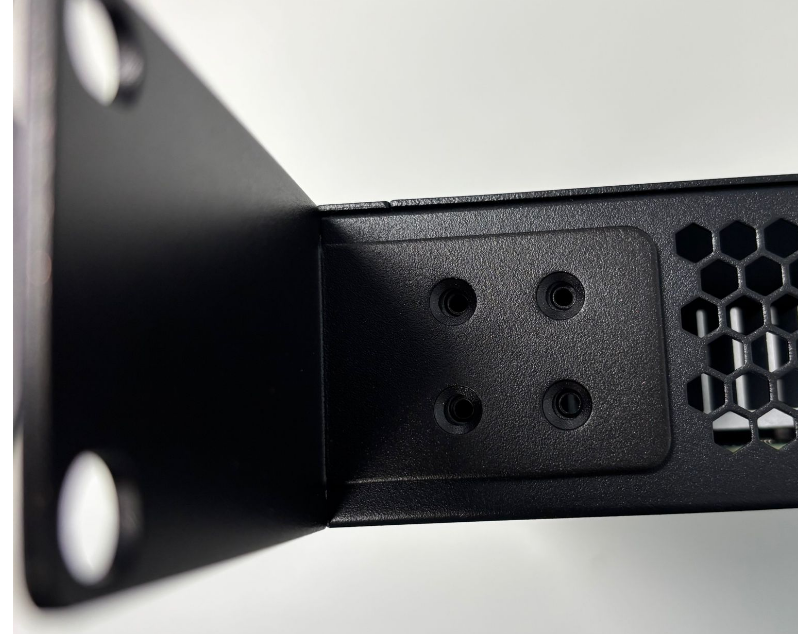

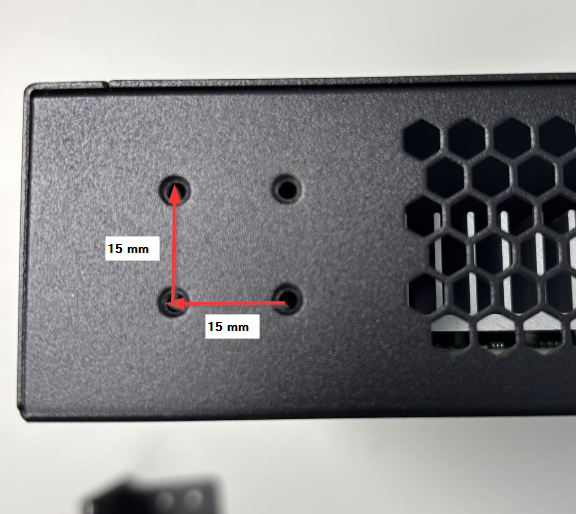

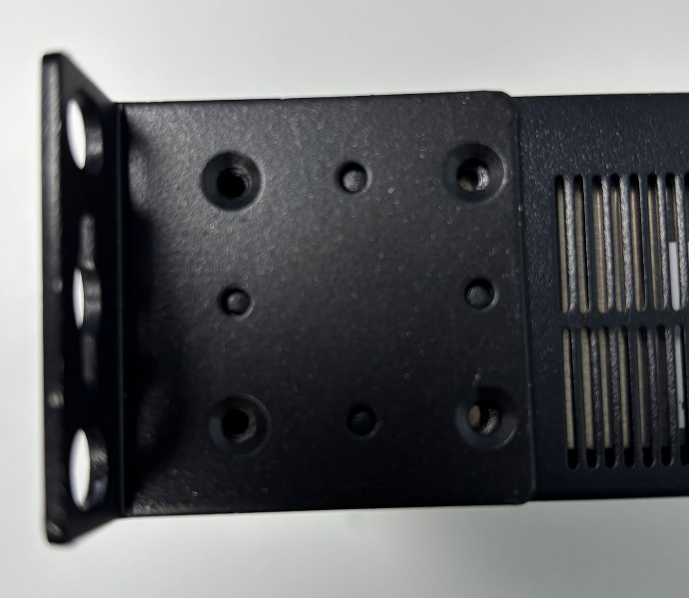

Zyxel switches môže mať dva rôzne vzory montážnych otvorov. Obidve možnosti sú zobrazené na obrázkoch s rozmermi.

V tabuľke nižšie nájdete informácie o tom, ktoré zariadenia switches je možné namontovať do racku a ktoré nie. Uvádzajú sa tu aj rozmery zariadenia a montážne rozmery.

Model Možnosť montáže do racku Súprava pre montáž do racku 19 palcov v cene Rozmery zariadenia (Š×H×V, mm) Veľkosť 19-palcovej montážnej sady na jednu stranu (mm)
GS1100-24ES Áno Áno 280 x 126 x 44 ~101,3 mm
GS1900-24E Áno Áno 267 x 162 x 42 ~107,8 mm
GS1915-24E Áno Áno 267 x 162 x 42 ~107,8 mm
GS1100-24E Áno Áno 267 x 162 x 42 ~107,8 mm
GS1350-12HP Áno Áno 267 x 162 x 44 ~107,8 mm
GS2220-10 Áno Áno 267 x 162 x 44 ~107,8 mm
GS2220-10HP Áno Áno 267 x 162 x 44 ~107,8 mm
GS1920-8HPV2 Áno Nie 267 x 162 x 44 ~107,8 mm
GS1900-24 Áno Áno 440 x 131 x 44 ~26 mm
GS1900-48 Áno Áno 440 x 200 x 44 ~26 mm
GS1920-48V2 Áno Áno 440 x 200 x 44,5 ~26 mm
GS2220-50 Áno Áno 440 x 200 x 44,5 ~26 mm
XGS1935-28 Áno Áno 440 x 270 x 43 ~26 mm
XGS1935-28HP Áno Áno 440 x 270 x 43 ~26 mm
XGS1935-52 Áno Áno 440 x 270 x 43 ~26 mm
XGS1935-52HP Áno Áno 440 x 270 x 43 ~26 mm
GS1920-24V2 Áno Áno 441 x 131 x 44 ~26 mm
GS2220-28 Áno Áno 441 x 131 x 44 ~26 mm
GS1350-26HP Áno Áno 441 x 270 x 44 ~26 mm
GS1920-24HPV2 Áno Áno 441 x 270 x 44 ~26 mm
GS1920-48HPV2 Áno Áno 441 x 270 x 44 ~26 mm
XGS1930-28 Áno Áno 441 x 270 x 44 ~26 mm
XGS1930-52 Áno Áno 441 x 270 x 44 ~26 mm
XMG1930-30 Áno Áno 441 x 270 x 44 ~26 mm
GS2220-28HP Áno Áno 441 x 270 x 44 ~26 mm
GS2220-50HP Áno Áno 441 x 270 x 44 ~26 mm
XGS2220-30 Áno Áno 441 x 270 x 44 ~26 mm
XGS2220-30F Áno Áno 441 x 270 x 44 ~26 mm
XGS2220-54 Áno Áno 441 x 270 x 44 ~26 mm
XGS1930-28HP Áno Áno 441 x 330 x 44 ~26 mm
XGS1930-52HP Áno Áno 441 x 330 x 44 ~26 mm
XMG1930-30HP Áno Áno 441 x 330 x 44 ~26 mm
XMG2230-28HP Áno Áno 441 x 330 x 44 ~26 mm
XMG2230-52HP Áno Áno 441 x 330 x 44 ~26 mm
XGS2220-30HP Áno Áno 441 x 330 x 44 ~26 mm
XGS2220-54HP Áno Áno 441 x 330 x 44 ~26 mm
XGS2220-54FP Áno Áno 441 x 330 x 44 ~26 mm
XS3800-28 Áno Áno 441 x 360 x 44 ~26 mm
GS1350-18HP Áno Áno 330 x 230 x 44 ~76,3 mm
GS1900-24EP Áno Áno 330 x 230 x 44 ~76,3 mm
GS1915-24EP Áno Áno 330 x 230 x 44 ~76,3 mm
XS1930-10 Áno Áno 330 x 230 x 44 ~76,3 mm
XS1930-12F Áno Áno 330 x 230 x 44 ~76,3 mm
XS1935-12F Áno Áno 330 x 230 x 44 ~76,3 mm
XS1930-12HP Áno Áno 330 x 230 x 44 ~76,3 mm
XMG1915-18EP Áno Áno 330 x 230 x 44 ~76,3 mm
XGS1210-12  Nie Nie 250 x 104 x 27 Stolové zariadenie
XGS1250-12  Nie Nie 250 x 104 x 27 Stolové zariadenie
GS1900-8 Nie Nie 250 x 104 x 27 Stolové zariadenie
GS1900-8HP Nie Nie 250 x 104 x 27 Stolové zariadenie
GS1900-10HP Nie Nie 250 x 104 x 27 Stolové zariadenie
GS1915-8 Nie Nie 250 x 104 x 27 Stolové zariadenie
GS1915-8EP Nie Nie 250 x 104 x 27 Stolové zariadenie
XMG1915-10E Nie Nie 250 x 104 x 27 Stolové zariadenie
XMG1915-10EP Nie Nie 250 x 104 x 27 Stolové zariadenie
XGS1010-12  Nie Nie 250 x 104 x 27 Stolové zariadenie
GS1100-10HP Nie Nie 250 x 104 x 27 Stolové zariadenie
GS1100-16 Áno Nie 215 x 133 x 42 ~134 mm
GS1100-16S Áno Áno 215,5 x 133 x 44 ~134 mm
GS1200-5 Nie Nie 121 x 75 x 26 Stolové zariadenie
GS-105BV3 Nie Nie 121 x 75 x 26 Stolové zariadenie
GS1005HP Nie Nie 121 x 75 x 26 Stolové zariadenie
GS-108BV5 Nie Nie 126 x 51,8 x 24 Stolové zariadenie
GS-108SV2 Nie Nie 138,1 x 67,6 x 28,6 Stolové zariadenie
GS1200-5HPV3 Nie Nie 155 × 85 × 26 Stolové zariadenie
GS1200-8 Nie Nie 155 x 85 x 26 Stolové zariadenie
GS-108BV3 Nie Nie 155 x 85 x 26 Stolové zariadenie
XMG-105 Nie Nie 160 x 110 x 26 Stolové zariadenie
XMG-105HP Nie Nie 160 x 110 x 26 Stolové zariadenie
MG-105 Nie Nie 160 x 110 x 26 Stolové zariadenie
GS1200-10V3 Nie Nie 193 × 85 × 26 Stolové zariadenie
GS1200-8HPV3 Nie Nie 193 × 85 × 26 Stolové zariadenie
GS1200-5HPV2 Nie Nie 193 × 84 × 26 Stolové zariadenie
GS1350-6HP Nie Nie 193 x 84 x 26 Stolové zariadenie
GS1200-8HPV2 Nie Nie 240 x 105 x 26 Stolové zariadenie
GS1008HP Nie Nie 240 x 105 x 26 Stolové zariadenie
XMG-108 Nie Nie 240 x 105 x 27 Stolové zariadenie
XMG-108HP Nie Nie 240 x 105 x 27 Stolové zariadenie
MG-108 Nie Nie 240 x 106 x 26 Stolové zariadenie
GS-105BV5 Nie Nie 82,5 x 46,8 x 24 Stolové zariadenie
GS-105SV2 Nie Nie 99,1 x 67,6 x 28,6 Stolové zariadenie
