Tento sprievodca krok za krokom (vrátane videa) ukazuje, ako nakonfigurovať VLAN ID na vašom zariadení USG [Platí aj pre série USG FLEX, ATP, VPN]. Video je súčasťou série o tom, ako nakonfigurovať VLAN na rôznych jednotkách Zyxel. Sprievodca krok za krokom vysvetlí, ako nakonfigurovať zariadenie USG na komunikáciu cez podsieť VLAN.
Návod na kroky

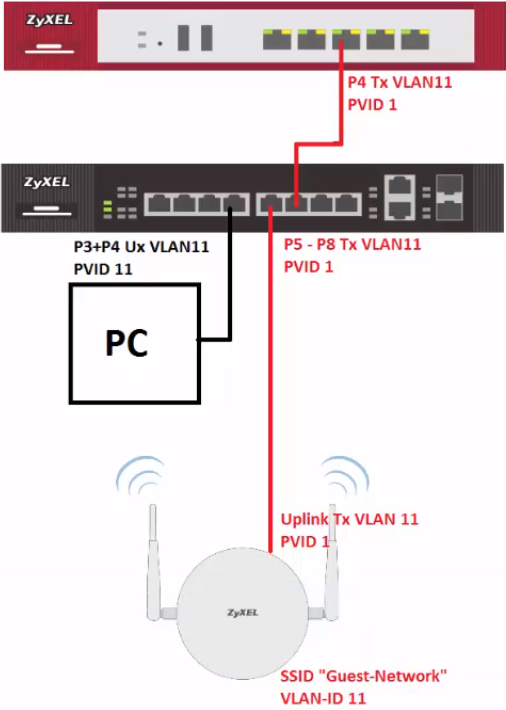

Tu môžete vidieť grafickú topológiu. Tento článok sa zameria na konfiguráciu USG a nastavenie označeného rozhrania VLAN na porte 4:
2. Nakonfigurujte svoju sieť VLAN
3. Nastavte DHCP pre vašu VLAN
1. Pridajte novú sieť VLAN
Prihláste sa do jednotky zadaním IP adresy (v predvolenom nastavení „admin“, „1234“).
Prejsť na:

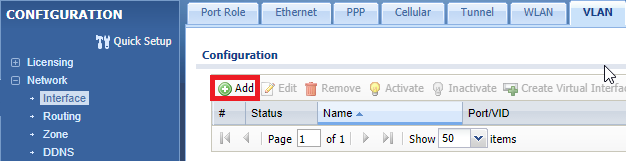

Konfigurácia > Sieť > Rozhranie > VLAN
Kliknite na kartu „VLAN“ a kliknite na „Pridať“
2. Nakonfigurujte svoju sieť VLAN

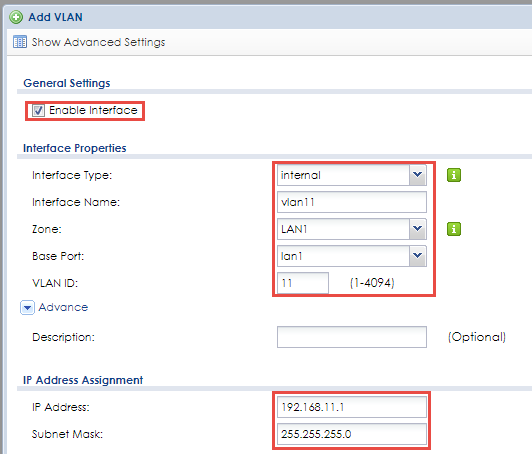

Keďže toto rozhranie VLAN bude vo vašej zóne LAN, vyberte ako „Typ rozhrania“ „Interné“, vyberte vhodný „Názov rozhrania“ ako „VLAN11“, vyberte požadovanú zónu LAN a základňu Port a zadajte „ID VLAN“ 11 tak, aby sa zhodoval s vaším „názvom rozhrania“
Vyberte požadovanú „IP adresu“, ktorá nie je v konflikte s vašimi už existujúcimi podsieťami
3. Nastavte DHCP pre vašu VLAN

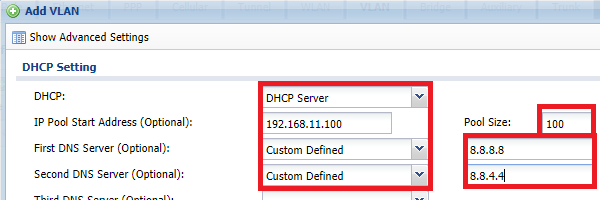

V prípade potreby môžete nastaviť server DHCP
Po kliknutí na „OK“ je VLAN nastavená. Pakety so značkou VLAN 11 by sa teraz mali posielať z pripojeného prepínača.
Poznámka: Označené siete VLAN je možné konfigurovať iba na portoch USG!
