Niekedy ako správca chcete regulovať šírku pásma, ktorú používajú vaši klienti. Tento tutoriál vám ukáže, ako to urobiť na väčšine našich jednotiek. Základy zostávajú veľmi podobné v celom našom sortimente!

Prvá časť tutoriálu vám ukáže, ako nastaviť pravidlo správy šírky pásma pomocou prevádzky SIP ako príklad

Táto druhá časť návodu poskytne dva scenáre nastavenia QoS. Jedným z hlavných dôvodov, prečo používatelia povoľujú správu šírky pásma (QoS), je uprednostniť prenos VoIP. Táto príručka poskytne pokyny na vytvorenie pravidla QoS na uprednostnenie VoIP, ako aj na uprednostnenie prevádzky pre konkrétne zariadenia.

Obsah

Časť A: Konfigurácia BWM

Časť B: Konfigurácia VoIP pomocou BWM

Povolenie BWM

QoS pre službu VoIP

QoS na základe IP adresy

Časť A: Konfigurácia BWM

1 . Prihláste sa do jednotky zadaním IP adresy a poverení pre účet správcu

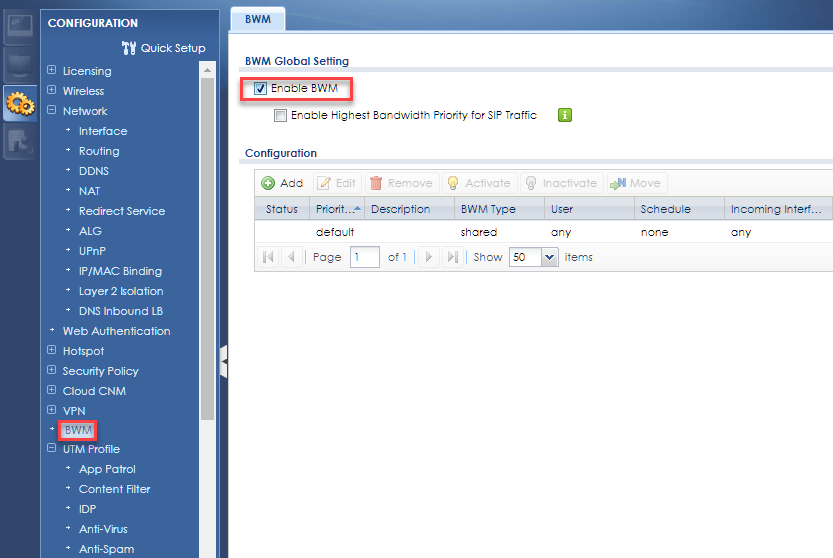

2 . Prejdite na Konfigurácia > BWM a začiarknutím políčka povoľte BWM


3 . V závislosti od vášho zariadenia (ZyWall USG 50 alebo vyšší a Next-Gen USG Series) môžete zaškrtnúť „Povoliť najvyššiu prioritu šírky pásma pre prenos SIP“. Táto možnosť používa predvolený port SIP UDP 5060.



4 . V závislosti od vášho scenára musíte vytvoriť objekty pre svoje služby a adresy IP:

Prejdite na Konfigurácia > Objekt > Adresa/Geo IP , aby ste vytvorili objekty IP adries napríklad pre vaše telefóny SIP – pomocou karty „Skupina adries“ vyššie môžete tieto objekty umiestniť do skupiny a neskôr ich použiť vo svojom BWM

5 . Prejdite na Konfigurácia > Objekt > Služba a vytvorte požadovaný objekt služby

6 . Prejdite na Konfigurácia > Objekt > Služba a vytvorte plán, kedy by sa malo uplatňovať pravidlo BWM

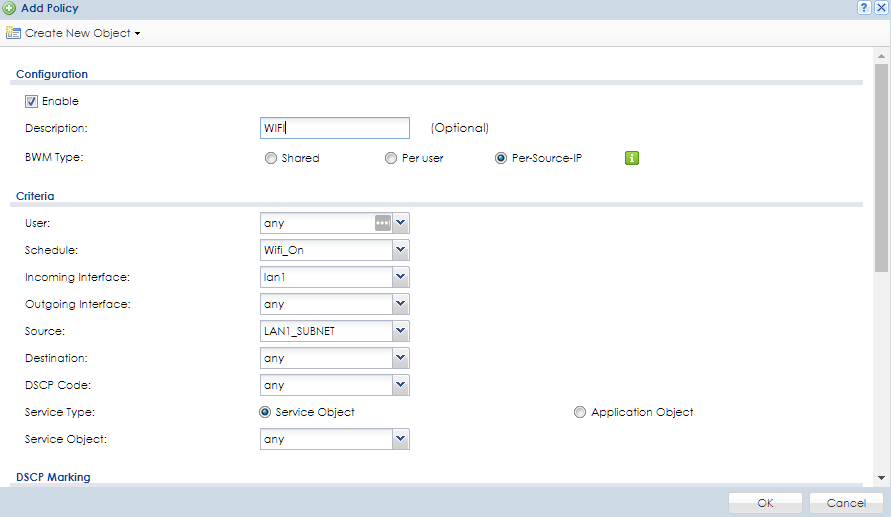

7 . Teraz prejdite späť na Konfigurácia > BWM a kliknite na „Pridať“, vyberte vhodný názov, vyberte predtým vytvorený „Plán“, „Prichádzajúce rozhranie“ (zvyčajne jedna z vašich sietí LAN) a „Objekt služby“



8 . Posuňte zobrazenie nadol na „ Tvarovanie šírky pásma “ a vyberte požadovanú prioritu pre prichádzajúcu a odchádzajúce prenosy (7 = najnižšia priorita, 1 = najvyššia priorita, 5 = predvolená hodnota pre prenos VOIP )

To je všetko! Teraz ste úspešne vytvorili pravidlo BWM, ktoré uprednostňuje vašu VOIP prevádzku.

Časť B: Konfigurácia VoIP pomocou BWM

Povolenie BWM

Prihláste sa na webovú konfiguračnú stránku smerovača a prejdite do ponuky Konfigurácia ( ) → BWM . Začiarknutím políčka povolíte funkciu správy šírky pásma ( Povoliť BWM ) a použijete nastavenia.

Všetky pravidlá vytvorené používateľom budú mať vyššiu prioritu v závislosti od konfigurácie používateľa. Všetka ostatná prevádzka bude mať prioritu 7 na základe predvoleného pravidla BWM.

QoS pre službu VoIP

Ak chcete vytvoriť pravidlo správy šírky pásma umožňujúce prioritu prevádzky VoIP, kliknite na tlačidlo Pridať .

Poznámka: Urobte to iba v prípade, že začiarkavacie políčko „Povoliť najvyššiu prioritu šírky pásma pre prevádzku SIP“ nie je začiarknuté alebo nie je na vašom modeli zariadenia k dispozícii.

• Prejdite na objekt služby a vyberte SIP (alebo porty používané pre VoIP)
• Prejdite nadol na možnosť Tvarovanie šírky pásma a nastavte Prioritu na 1 (najvyššia priorita)
• Všetky ostatné polia ponechajte ako predvolené


Ak používate vlastný port VoIP, musíte najprv vytvoriť objekt služby. Prejdite na konfiguráciu ( ) → Objekt → Služba a kliknutím na tlačidlo Pridať vložte a objekt pre vlastné číslo portu VoIP.

Po vytvorení objektu pre port služby môžete vytvoriť pravidlo BWM na uprednostnenie tohto konkrétneho portu VoIP.

QoS na základe IP adresy

Aby sme povolili špecifickú prioritu uzla na základe jeho IP adresy, musíme najprv vytvoriť objekt adresy. Prejdite na konfiguráciu ( ) → Objekt → Adresa a kliknutím na tlačidlo Pridať vložte IP adresu zariadenia.

Teraz, keď bol vytvorený objekt adresy, môžeme vytvoriť pravidlo BWM na uprednostnenie všetkej prevádzky zo zariadenia.

• V poli Prichádzajúce rozhranie v časti „Kritériá“ vyberte LAN1 (toto je interné rozhranie, ku ktorému je zariadenie pripojené na smerovači)
• Pre pole Odchádzajúce rozhranie vyberte príslušné pripojenie WAN alebo vyberte SYSTEM_DEFAULT_WAN_TRUNK , ak chcete použiť prioritu správy šírky pásma cez všetky pripojenia WAN
• Pre pole Zdroj vyberte objekt adresy, ktorý ste vytvorili pre IP zariadenia ( IP_Phone na základe tohto návodu)
• Prejdite nadol na Tvarovanie šírky pásma a nastavte prioritu (1 je najvyššia)
