VPN – Konfigurácia L2TP VPN s certifikátom v systéme Windows 10

Toto je príklad použitia L2TP VPN a klientskeho softvéru VPN zahrnutého v operačných systémoch Windows 10. Keď je nakonfigurovaný tunel VPN, používatelia môžu bezpečne pristupovať k sieti za ZyWALL/USG a povoliť prenosu z klientov L2TP na internet z počítača so systémom Windows 10.

1. Nastavte L2TP VPN tunel

2. Exportujte certifikát a importujte ho do operačného systému Windows 10

3.Nastavte tunel v systéme Windows 10

4. Otestujte výsledok

1. Nastavte L2TP VPN tunel

Nastavte základný tunel L2TP cez IPSec podľa preferovanej metódy, ako je uvedené v tejto príručke:

USG/ATP/VPN – Príručka konfigurácie siete L2TP cez IPSec VPN (režim On-Premise)

Po nakonfigurovaní upravte túto sieť VPN tak, aby namiesto predzdieľaného kľúča používala certifikát. Ísť do

 CONFIGURATION > VPN > VPN Gateway

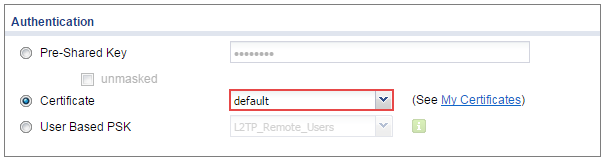

Zmeňte metódu autentifikácie na Certifikát a vyberte certifikát zo zariadenia Firewall, aby ste sa identifikovali v počítači s Windowsom 10.

2. Exportujte certifikát a importujte ho do operačného systému Windows 10

Prejdite na stránku

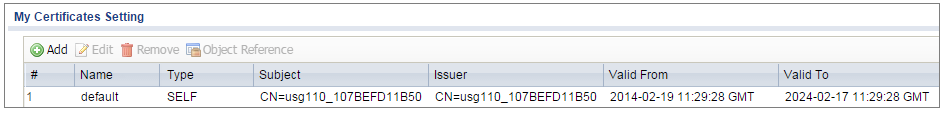

CONFIGURATION > Object > Certificate

Vyberte certifikát (v tomto príklade predvolený ) a kliknite na Upraviť .

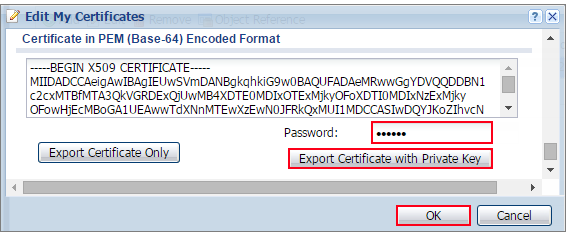

Exportujte predvolený certifikát zo zariadenia Firewall kliknutím na „ Exportovať certifikát so súkromným kľúčom “ (v tomto príklade zyx123)

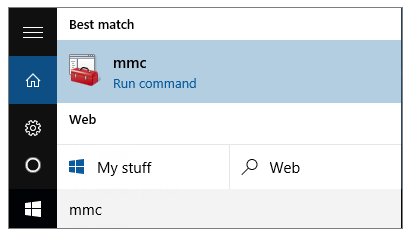

Vo svojom zariadení so systémom Windows 10 uložte predvolený certifikát ako súbor *.p12 . Potom prejdite do ponuky Štart > Vyhľadávacie pole . Napíšte mmc a stlačte Enter .

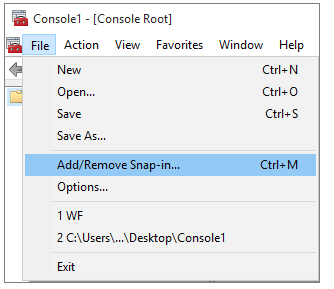

V okne konzoly mmc kliknite na Súbor > Pridať alebo odstrániť modul snap-in...

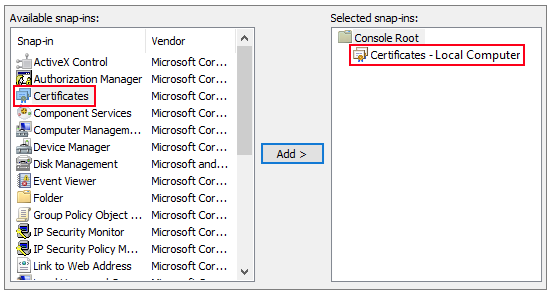

V dostupných moduloch snap-in vyberte položku Certifikáty a kliknite na položku Pridať . Potom kliknite na Dokončené .

Stlačením OK zatvorte okno Snap-ins.

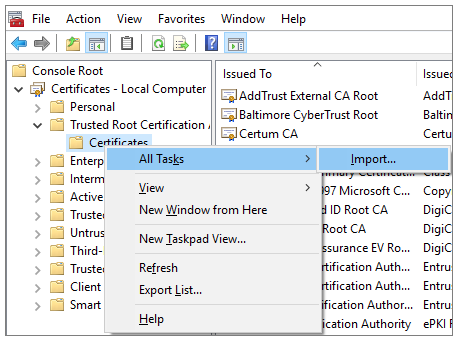

V okne konzoly mmc prejdite na Certifikáty (lokálny počítač) > Dôveryhodné koreňové certifikačné autority, kliknite pravým tlačidlom myši na Certifikát > Všetky úlohy > Importovať…

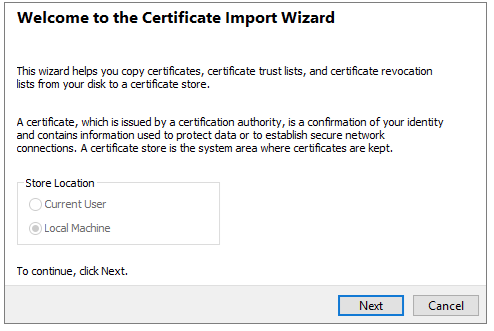

Kliknite na tlačidlo Ďalej .

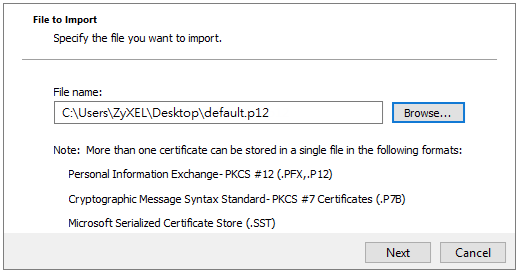

Kliknite na Prehľadávať... a nájdite súbor .p12, ktorý ste si stiahli predtým. Potom kliknite na tlačidlo Ďalej .

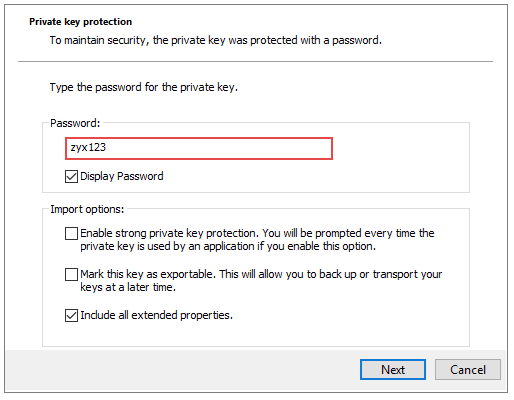

Do poľa Heslo zadajte zyx123 a kliknite na Ďalej .

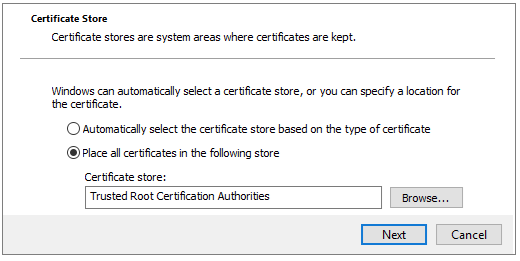

Vyberte položku Umiestniť všetky certifikáty do nasledujúceho úložiska a potom kliknite na tlačidlo Prehľadávať a vyhľadajte dôveryhodné koreňové certifikačné autority. Kliknite na tlačidlo Ďalej a potom na tlačidlo Dokončiť .

Poznámka:
Každé zariadenie Firewall má v predvolenom nastavení z výroby svoj vlastný certifikát s vlastným podpisom. Keď reset nastavíte na predvolený konfiguračný súbor, pôvodný certifikát s vlastným podpisom sa vymaže a pri ďalšom spustení Firewall sa vytvorí nový certifikát s vlastným podpisom.

3. Nastavte tunel v systéme Windows 10

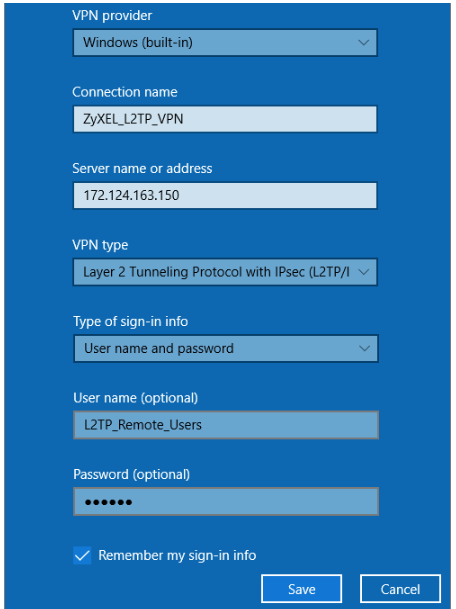

Ak chcete nakonfigurovať L2TP VPN v operačnom systéme Windows 10, prejdite na Štart > Nastavenia > Sieť a internet > VPN > Pridať pripojenie VPN a nakonfigurujte ho nasledovne.

• Poskytovateľ VPN nastavený na Windows (vstavaný) .
• Nakonfigurujte názov pripojenia , aby ste identifikovali konfiguráciu VPN.
• Nastavte názov servera alebo adresu na WAN IP adresu Firewall
• Vyberte typ VPN pre Layer 2 Tunneling Protocol s IPsec (L2TP/IPsec) .
• Zadajte používateľské meno a heslo , ktoré je rovnaké ako povolené používateľské meno vytvorené v Firewall

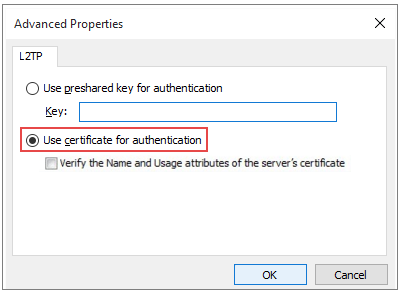

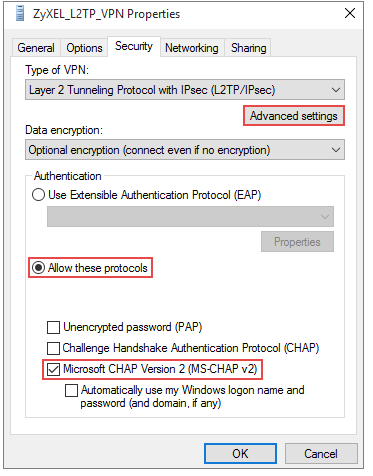

Prejdite na Ovládací panel > Sieť a internet > Sieťové pripojenia a kliknite pravým tlačidlom myši na Vlastnosti. Pokračujte na Zabezpečenie > Rozšírené nastavenia a vyberte Použiť certifikát na overenie .

Kliknite na tlačidlo OK a nastavenia by sa teraz mali uložiť.

4. Otestujte výsledok

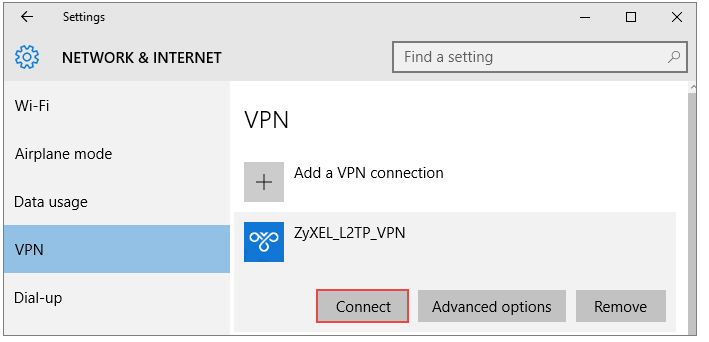

Na zariadení s Windowsom 10 prejdite do okna Nastavenia siete a internetu a kliknite na Pripojiť .

Na zariadení Firewall prejdite na stránku:

CONFIGURATION > VPN > IPSec VPN > VPN Connection

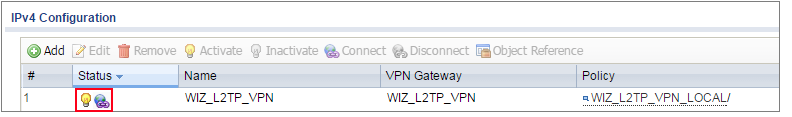

Ikona Status connect svieti, keď je rozhranie pripojené.

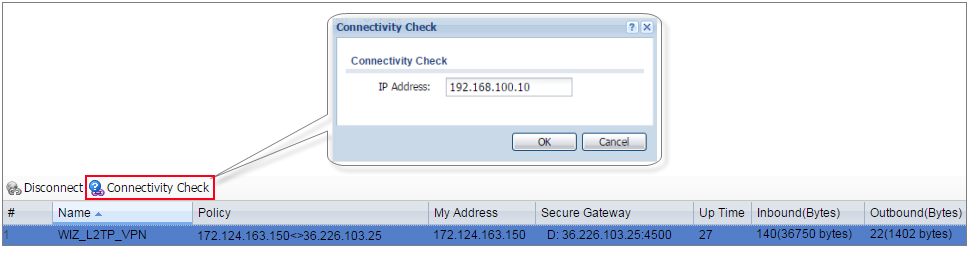

Prejdite na nasledujúcu stránku a overte čas prevádzky tunela a prichádzajúcu (bajty) / odchádzajúcu (bajty) prevádzku. Kliknutím na položku Connectivity Check overte výsledok pripojenia ICMP.

MONITOR > VPN Monitor > IPSec

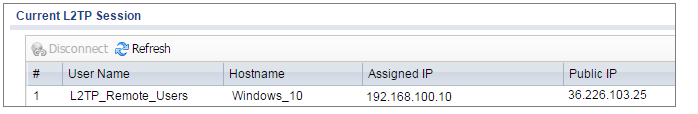

Prejdite na nasledujúcu stránku a overte aktuálnu reláciu L2TP .

 MONITOR > VPN Monitor > L2TP over IPSec

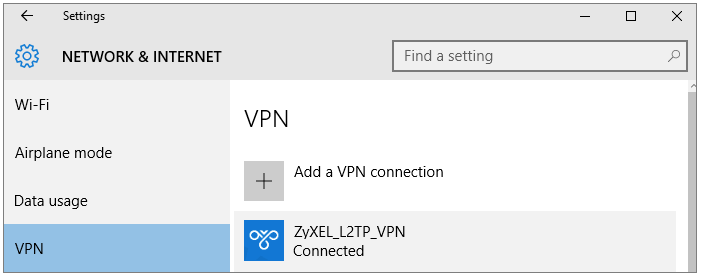

Prejdite do operačného systému Windows 10 Štart > Nastavenia > Sieť a internet > VPN a zobrazte stav Pripojené .
