Legacy USG - Konfigurácia 2 pripojení WAN s rovnakou VLAN

Vydanie:

"Nemôžem nastaviť dve rozhrania PPP s rovnakou VLAN ako základné rozhranie!"

Riešenie:

Ak sa stretávate s problémom, že máte viac ako jedno pripojenie PPPoE s označením VLAN a obe používajú rovnaké ID VLAN (pre tento príklad: German Telekom - VLAN 7), musíte použiť prepínač na zrušenie označenia jedného z pripojení.

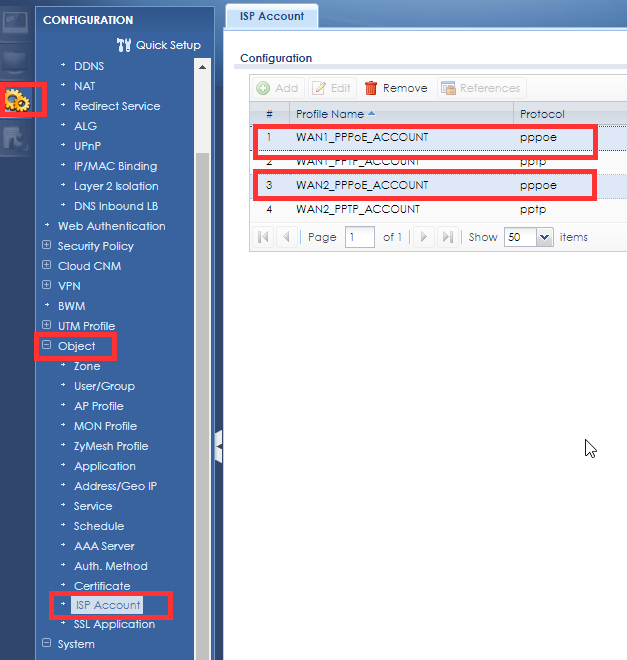

Ak chcete vykonať niektoré predkonfigurácie, nastavíme účty poskytovateľa internetových služieb. Prejdite preto do časti Konfigurácia > Objekt > Účet ISP a pridajte alebo použite jeden z existujúcich účtov PPPoE na zadanie prihlasovacích údajov poskytovateľa internetu. Tento postup zopakujte aj pre druhé pripojenie.

Konfigurácia VLAN

Pre druhé pripojenie potrebujete prepínač, aby ste mohli zrušiť označenie VLAN. V tomto znalostnom článku je popísané, ako spravovať VLAN na prepínači Zyxel.

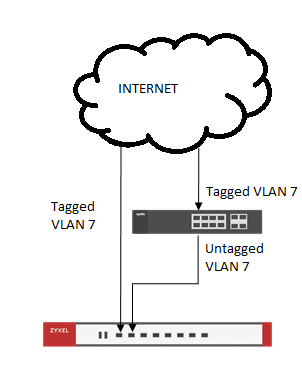

Nastavenie je takéto:
Pripojenie z internetu/modemu do prepínača je označené VLAN7. Pripojenie z prepínača do USG musí byť bez označenia VLAN7.

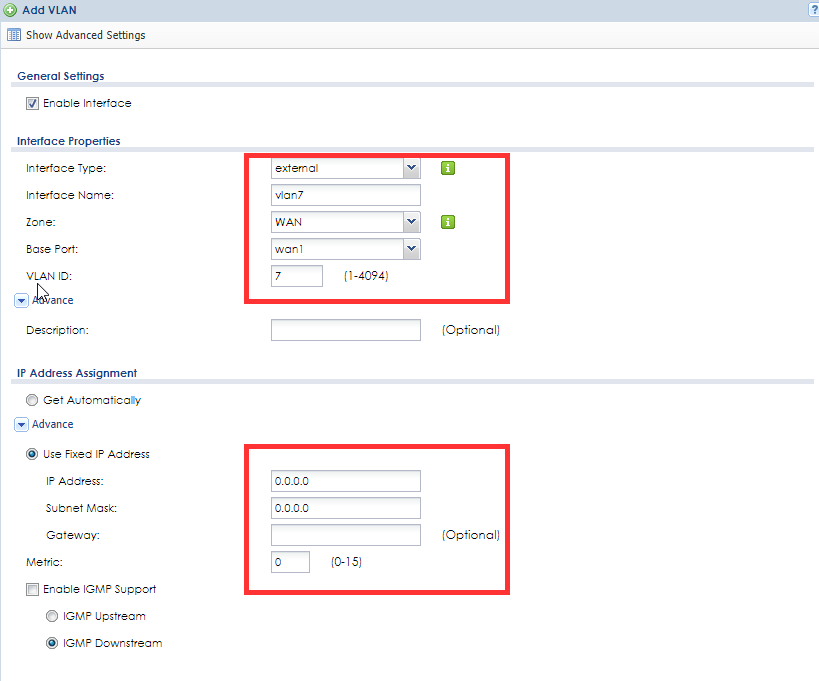

V zariadení USG prejdite do ponuky Configuration (Konfigurácia) > Interfaces (Rozhrania) > VLAN (VLAN) a kliknutím na tlačidlo Add (Pridať) vytvorte novú VLAN takto:

Pre "Base Port" (Základný port) vyberte port USG (kde je zapojené pripojenie ISP) od USG310 a vyššie.

Nastavenie internetových pripojení

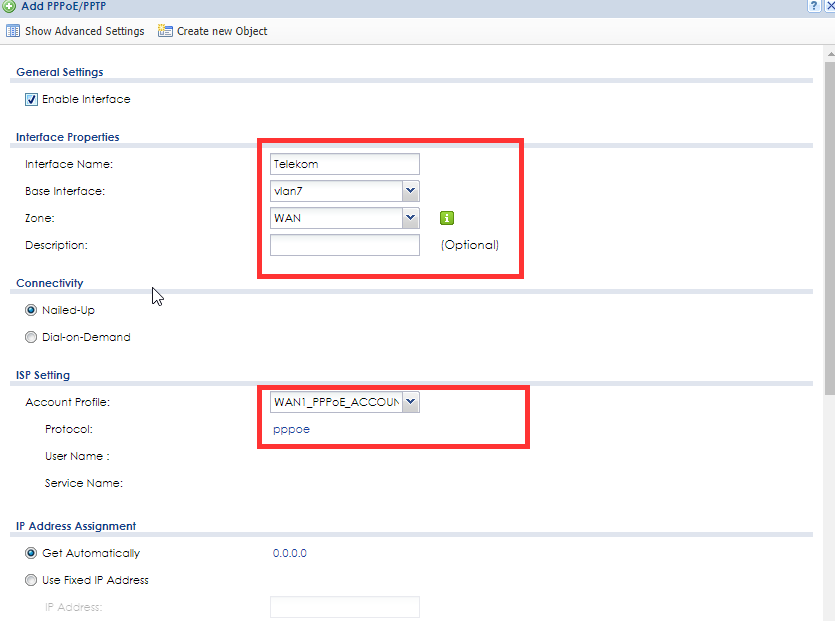

Prejdite do ponuky Configuration (Konfigurácia) > Network (Sieť) > Interface (Rozhranie) > PPP a kliknite na add (Pridať).

Malo by to byť nastavené takto:

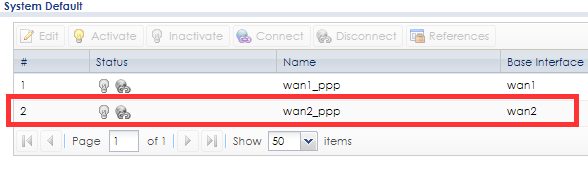

Pre druhé pripojenie sa môže použiť predvolené systémové pripojenie. Uistite sa však, že používate pripojenie, ktoré nepoužíva rovnaký základný port ako VLAN. V tomto príklade sme pre VLAN7 použili základný port WAN1. To znamená, že teraz musíte použiť WAN2:

Teraz ste nastavili dve internetové pripojenia založené na VLAN.

KB-00255
