Sieťový prepínač - Konfigurácia protokolu RSTP (Rapid-Spanning-Tree-Protocol) v kruhovej topológii

Tento príklad ukazuje správcom, ako nastaviť protokol RSTP (Rapid Spanning Tree Protocol) v kruhovej topológii na implementáciu redundancie siete.

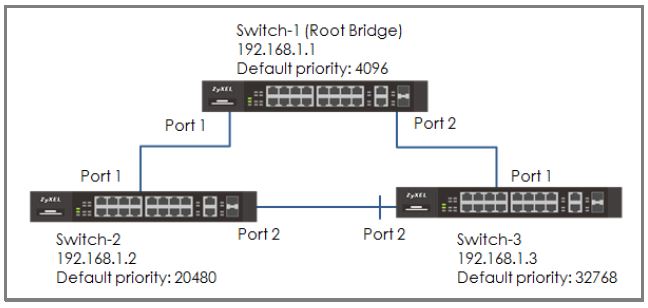

Konfigurácia protokolu RSTP v kruhovej topológii

1. Konfigurácia RSTP v kruhovej topológii

Poznámka! Pred dokončením nastavenia RSTP sa uistite, že spojenie medzi prepínačom-2 a prepínačom-3 nie je pripojené, aby sa zabránilo neúmyselným slučkám.

1.1 Nastavenie prepínača-1

Vstúpte do webového grafického rozhrania a prejdite na

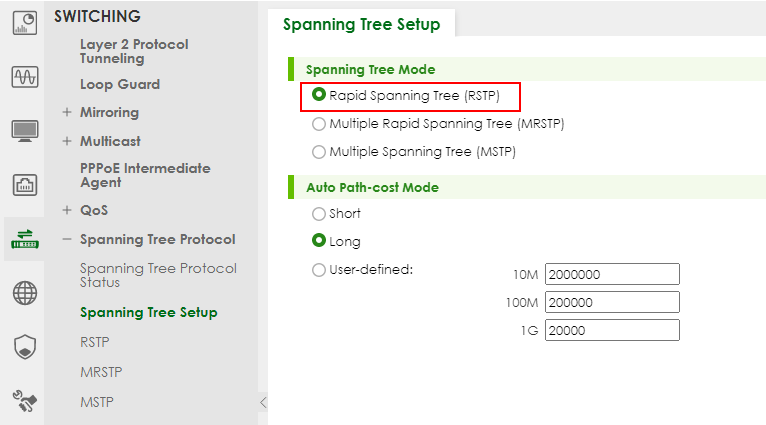

.skontrolujte, či je konfigurácia Spanning Tree (Rozšírený strom) Rapid Spanning Tree (Rýchly rozširujúci strom). Ak nie, vyberte ju a kliknite na tlačidlo "Apply" (Použiť).

3. Nastavenie prepínača-1: Vstúpte do webového grafického rozhrania a prejdite na:

SWITCHING > Spanning Tree Protocol > RSTP

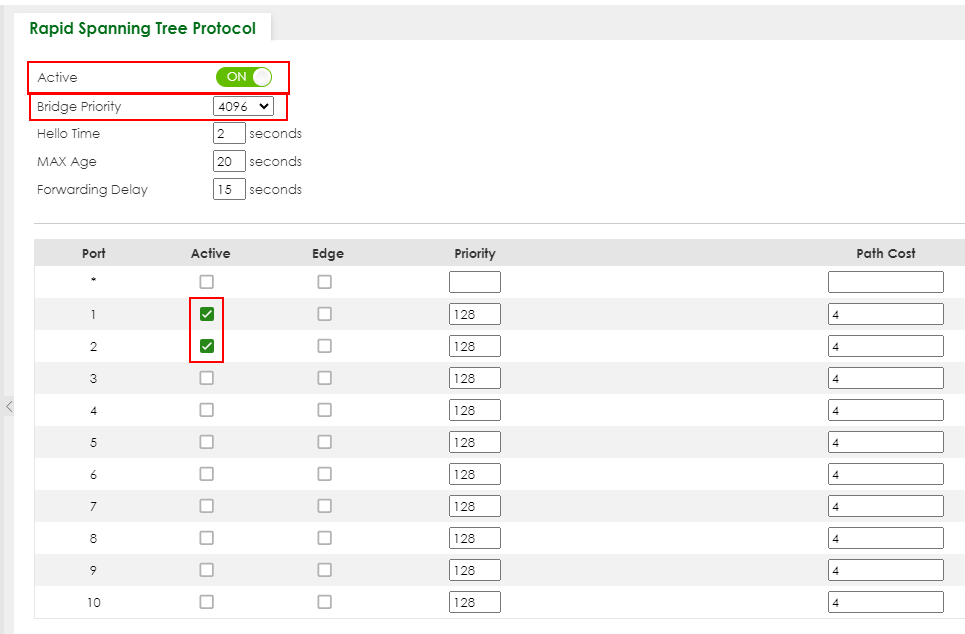

Potom začiarknite políčko "Active" (Aktívny). Nastavte Bridge Priority = 4096. Aktívny port 1, 2. Kliknite na tlačidlo "Apply" (Použiť).

1.2 Nastavenie prepínača-2

1. Vstúpte do webového grafického rozhrania a prejdite na:

Skontrolujte, či je konfigurácia Spanning Tree ( rýchly splanningový strom). Ak nie, vyberte ju a kliknite na tlačidlo "Apply" (Použiť).

2. Nastavenie RSTP vykonajte tak, že prejdete na:

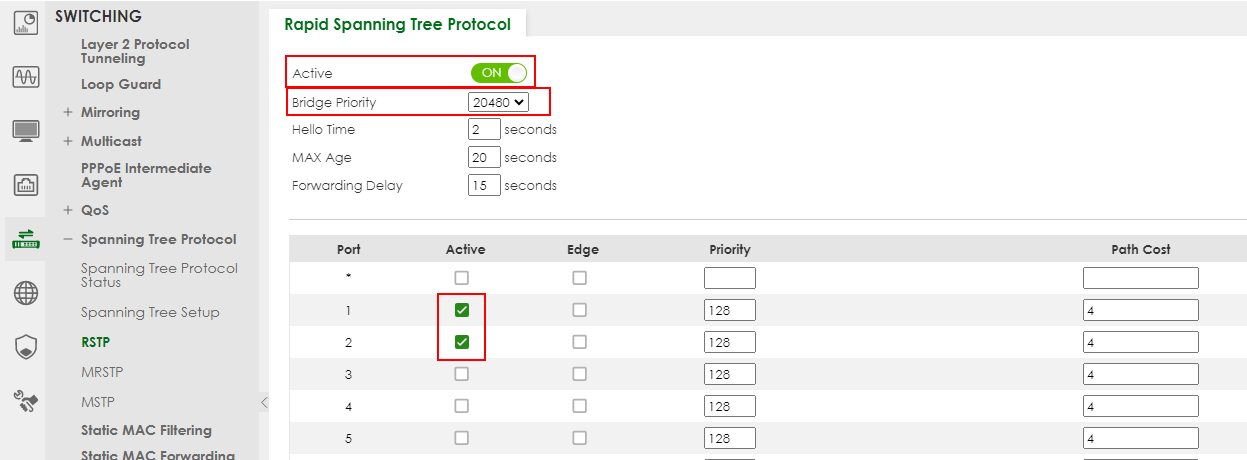

Potom začiarknite políčko "Active" (Aktívne). Nastavte Bridge Priority = 20480. Aktívny port 1, 2. Kliknite na tlačidlo "Apply" (Použiť).

1.3 Nastavenie prepínača-3

Vstúpte do webového grafického rozhrania a prejdite do ponuky Menu > Advanced Application ( Rozšírené aplikácie) > Spanning Tree Protocol (Protokol rozprestierajúceho sa stromu) > Configuration (Konfigurácia). Skontrolujte, či je v konfigurácii Spanning Tree nastavený Rapid Spanning Tree. Ak nie, vyberte ju a kliknite na tlačidlo "Apply" (Použiť).

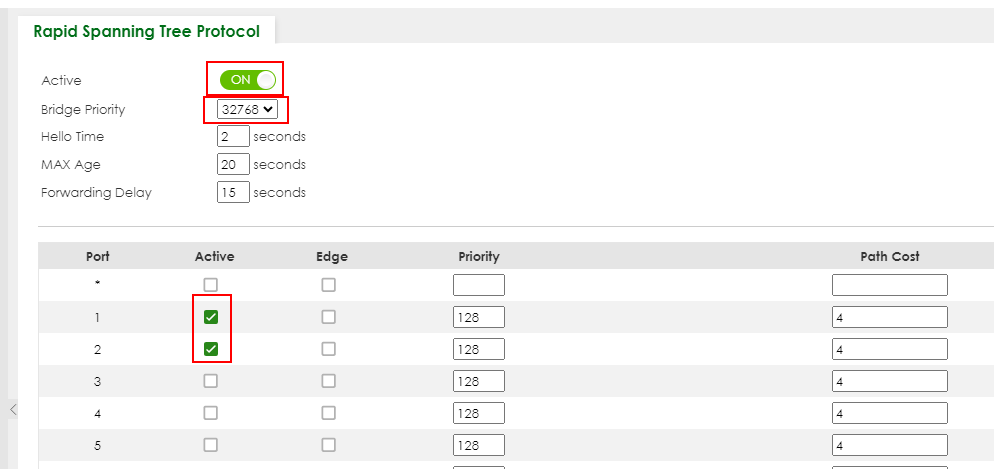

4. Nastavenie prepínača-3: Vstúpte do webového grafického rozhrania a prejdite do ponuky Menu > Advanced Application (Rozšírené aplikácie) > Spanning Tree Protocol (Protokol rozprestierajúceho sa stromu) > RSTP. Začiarknite políčko "Active" (Aktívny). Nastavte Bridge Priority = 32768. Aktívny port 1, 2. Kliknite na tlačidlo "Apply" (Použiť).

1. Nakoniec pripojte spojenie medzi prepínačom-2 a prepínačom-3.

1.4 Otestujte výsledok

• Overte stav prepínača-1:

Prejdite na:

SWITCHING > Spanning Tree Protocol > Spanning Tree Protocol Status

ID koreňového mostíka a ID nášho mostíka by mali byť rovnaké. To znamená, že Switch-1 je koreňový mostík. Oba porty 1 a 2 by mali byť v stave FORWARDING , pričom obe ich portové role sú Designated Ports.

* Staré grafické rozhranie

Overte stav prepínača-2

Prejdite na:

SWITCHING > Spanning Tree Protocol > Spanning Tree Protocol Status

a skontrolujte stav portu prepínača 2. Port 1 by mal byť koreňový port v stave FORWARDING , zatiaľ čo port 2 by mal byť určený port tiež v stave FORWARDING .


* Staré grafické rozhranie

Overte stav prepínača-3

Prejdite do ponuky Menu > Advanced Application > Spanning Tree a skontrolujte stav portu Switch-3. Port 1 by mal byť koreňovým portom v stave FORWARDING , zatiaľ čo port 2 je alternatívnym portom v stave DISCARDING .

Note! Don't forget to save the configuration to not lose it when rebooting the switch

2) Konfigurácia RSTP v kruhovej topológii (staršie grafické rozhranie)

1. Pred dokončením nastavenia RSTP sa uistite, že spojenie medzi prepínačom-2 a prepínačom-3 nie je pripojené, aby sa zabránilo neúmyselným slučkám.

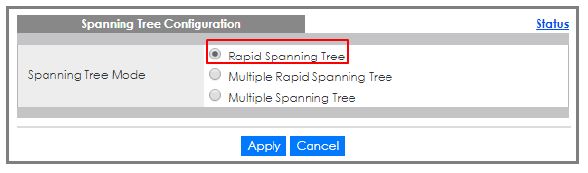

2. Nastavenie prepínača-1: Vstúpte do webového grafického rozhrania a prejdite do ponuky Menu > Advanced Application ( Rozšírené aplikácie) > Spanning Tree Protocol (Protokol rozprestierajúceho sa stromu) > Configuration (Konfigurácia). Skontrolujte, či je konfigurácia Spanning Tree Rapid Spanning Tree. Ak nie, vyberte ju a kliknite na tlačidlo "Apply" (Použiť).

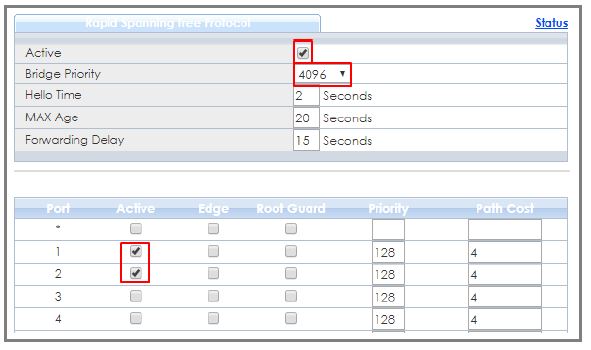

3. Nastavenie prepínača-1: Vstúpte do webového grafického používateľského rozhrania a prejdite do ponuky Menu > Advanced Application (Rozšírené aplikácie) > Spanning Tree Protocol (Protokol rozširujúceho stromu) > RSTP. Začiarknite políčko "Active" (Aktívny). Nastavte Bridge Priority = 4096. Aktívny port 1, 2. Kliknite na tlačidlo "Apply" (Použiť).

4. Nastavenie prepínača-2: Vstúpte do webového grafického rozhrania a prejdite do ponuky Menu > Advanced Application ( Rozšírené aplikácie) > Spanning Tree Protocol (Protokol rozprestierajúceho sa stromu) > Configuration (Konfigurácia). Skontrolujte, či konfigurácia Spanning Tree je Rapid Spanning Tree. Ak nie, vyberte ju a kliknite na tlačidlo "Apply" (Použiť).

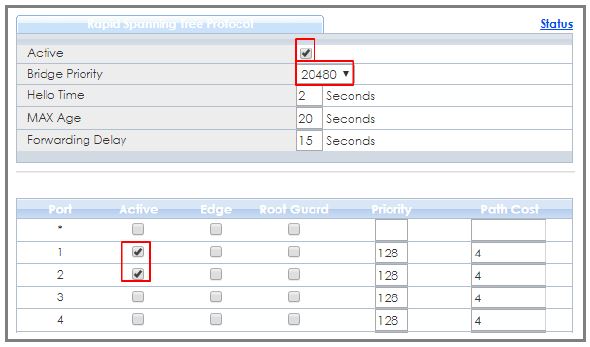

5. Nastavenie prepínača-2: Vstúpte do webového grafického používateľského rozhrania a prejdite do ponuky Menu > Advanced Application (Rozšírené aplikácie) > Spanning Tree Protocol (Protokol rozširujúceho stromu) > RSTP. Začiarknite políčko "Active" (Aktívny). Nastavte Bridge Priority = 20480. Aktívny port 1, 2. Kliknite na tlačidlo "Apply" (Použiť).

6. Nastavenie prepínača-3: Vstúpte do webového grafického rozhrania a prejdite do ponuky Menu > Advanced Application ( Rozšírené aplikácie) > Spanning Tree Protocol (Protokol rozprestierajúceho sa stromu) > Configuration (Konfigurácia). Skontrolujte, či konfigurácia Spanning Tree je Rapid Spanning Tree. Ak nie, vyberte ju a kliknite na tlačidlo "Apply" (Použiť).

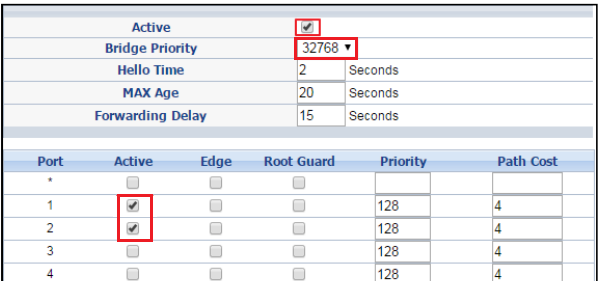

7. Nastavenie prepínača 3: Vstúpte do webového grafického používateľského rozhrania a prejdite do ponuky Menu > Advanced Application (Rozšírené aplikácie) > Spanning Tree Protocol (Protokol rozširujúceho stromu) > RSTP. Začiarknite políčko "Active" (Aktívny). Nastavte Bridge Priority = 32768. Aktívny port 1, 2. Kliknite na tlačidlo "Apply" (Použiť).

8. Nakoniec pripojte spojenie medzi prepínačom-2 a prepínačom-3.

2. Otestujte výsledok

• Overte stav prepínača 1: Prejdite do ponuky Menu > Advanced Application > Spanning Tree Protocol. ID koreňového mostíka a ID nášho mostíka by mali byť rovnaké. To znamená, že Switch-1 je koreňový mostík. Oba porty 1 a 2 by mali byť v stave FORWARDING , pričom obe ich Port Roles sú Designated Ports (určené porty).

• Overenie stavu prepínača-2: Prejdite do ponuky Menu > Advanced Application > Spanning Tree a skontrolujte stav portu prepínača-2. Port 1 by mal byť koreňový port v stave FORWARDING , zatiaľ čo port 2 by mal byť určený port tiež v stave FORWARDING .




• Overte stav prepínača-3: Prejdite do ponuky Menu > Advanced Application > Spanning Tree a skontrolujte stav portu prepínača-3. Port 1 by mal byť koreňový port v stave FORWARDING , zatiaľ čo port 2 je alternatívny port v stave DISCARDING .



3. Čo by sa mohlo pokaziť

• Ak váš koreňový mostík nie je zariadenie, ktoré ste očakávali:

1. Znížte prioritu Spanning Tree tohto zariadenia.
2. Zvýšte prioritu Spanning Tree ostatných zariadení.

• Prepínač s NAJNIŽŠOU prioritou mosta bude koreňovým mostom. Ak je priorita rovnaká, koreňovým mostíkom bude prepínač s NAJNIŽŠOU MAC adresou .
• Ak nie je možné získať prístup k správe prepínačov a LED diódy portov prepínača neustále blikajú, môžete obnoviť prístup k správe odstránením alebo odpojením všetkých redundantných prepojení, aby ste prerušili kruh.
  K tomu často dochádza pred konfiguráciou Spanning Tree na zariadeniach alebo ak je Spanning Tree nakonfigurovaný nesprávne.
