Prepínanie - Konfigurácia riadenia šírky pásma [Rate Limit]

Tento príklad ukazuje správcom, ako nakonfigurovať riadenie šírky pásma na riadenie rýchlosti prevádzky.
Môžeme obmedziť buď prichádzajúcu prevádzku, odchádzajúcu prevádzku alebo oboje.

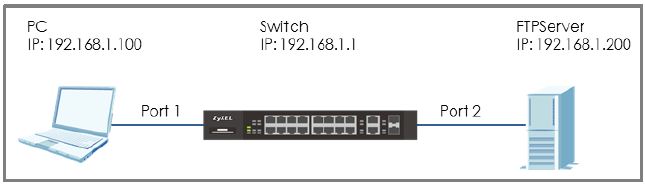

V tomto príklade používame dva počítače: FTP klient (PC) a FTP server (FTPServer).
PC bude buď odosielať súbory, alebo sťahovať súbory zo servera FTP.

Nakonfigurujte riadenie šírky pásma na obmedzenie rýchlosti prenosu

Poznámka:
Všetky sieťové IP adresy a masky podsiete sú v tomto článku použité ako príklady. Nahraďte ich skutočnými sieťovými IP adresami a maskami podsiete. Tento príklad bol testovaný s použitím zariadenia XGS4600-32 s firmvérom v4.50.

1) Konfigurácia riadenia šírky pásma

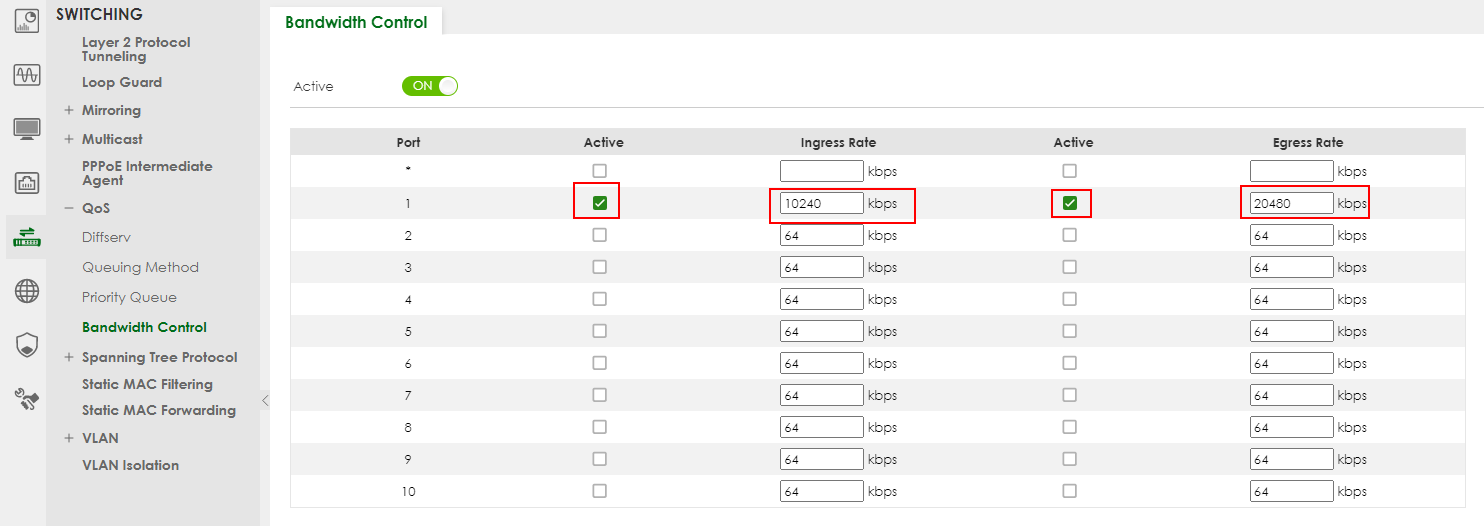

1. Vstúpte do webového grafického rozhrania a prejdite na

2. Začiarknite políčko "Active" (Aktívne). 3. Zadajte rýchlosti do polí Ingress Rate (limit pre odosielanie) = 10240 kb/s a Egress Rate (limit pre sťahovanie) = 20480 kb/s.

Nezabudnite zaškrtnúť aj políčka portov "Active". Na konci kliknite na tlačidlo "Apply" (Použiť).

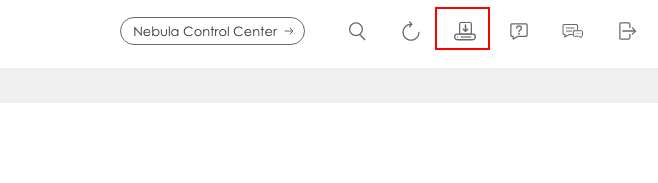

3. Uložte konfiguráciu

Otestujte výsledok

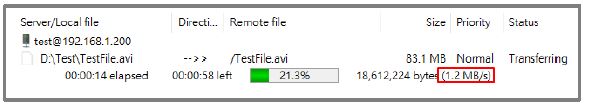

1. Pomocou počítača nahrajte súbor na server FTP. Prenosová rýchlosť by mala byť viac alebo menej ako 1,25 MB/s (10240 Kbit/s).



2. Pomocou PC stiahnite súbor zo servera FTP. Prenosová rýchlosť by mala byť viac alebo menej ako 2,5 MB/s (20480 Kbit/s).


Ak máte problémy

Zapnite riadenie toku na prepínači a počítači

Známy problém, s ktorým sme sa stretli, je, že priepustnosť protokolu TCP na niektorých zariadeniach môže byť nestabilná a nespoľahlivá. Je to spôsobené tým, že vstupné riadenie šírky pásma (BWM) na niektorých zariadeniach (napr. počítače so systémom Windows s menej výkonnými sieťovými kartami) funguje zle pri konfigurácii riadenia šírky pásma (obmedzovanie rýchlosti) a môže spôsobiť neočakávaný výsledok. Keď je implementovaná správa šírky pásma, zapnutie riadenia toku zvyšuje vstupnú priepustnosť, pretože vysielajúce počítače neprekročia veľkosť okna a nespôsobia stratu paketov.

Riadenie toku funguje tak, že vysiela signály pauzy na vysielací port, keď je vyrovnávacia pamäť prijímacieho portu (na prepínači) plná, čo reguluje prevádzku tak, aby zodpovedala nastaveniam riadenia šírky pásma prijímacieho portu. Aby sa riadenie toku prejavilo, musí byť povolené na oboch stranách. Dobré však je, že väčšina sieťových kariet v počítačoch by mala mať riadenie toku štandardne povolené, preto môžete dosiahnuť uspokojivé výsledky povolením riadenia toku len na portoch prepínača.

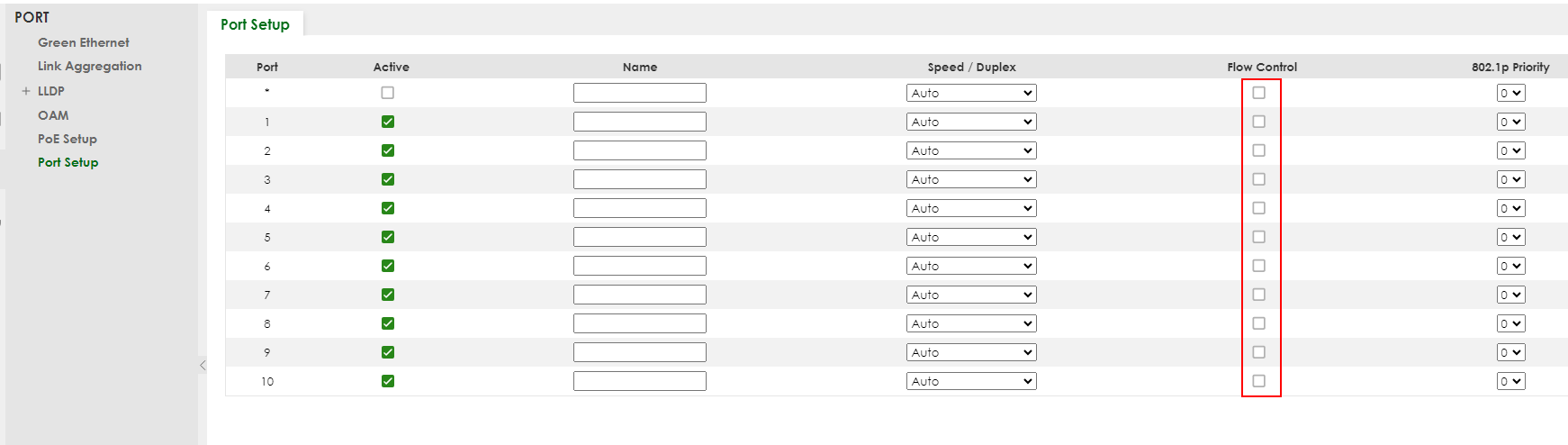

Konfiguráciu riadenia toku vykonáte tak, že prejdete na stránku:

PORT > Port Setup

2) Konfigurácia riadenia šírky pásma v starom grafickom rozhraní

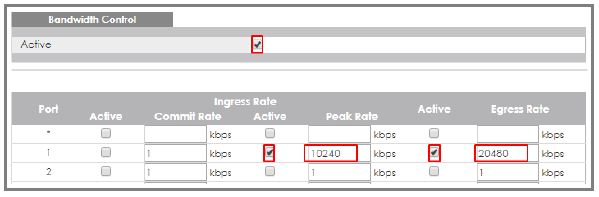

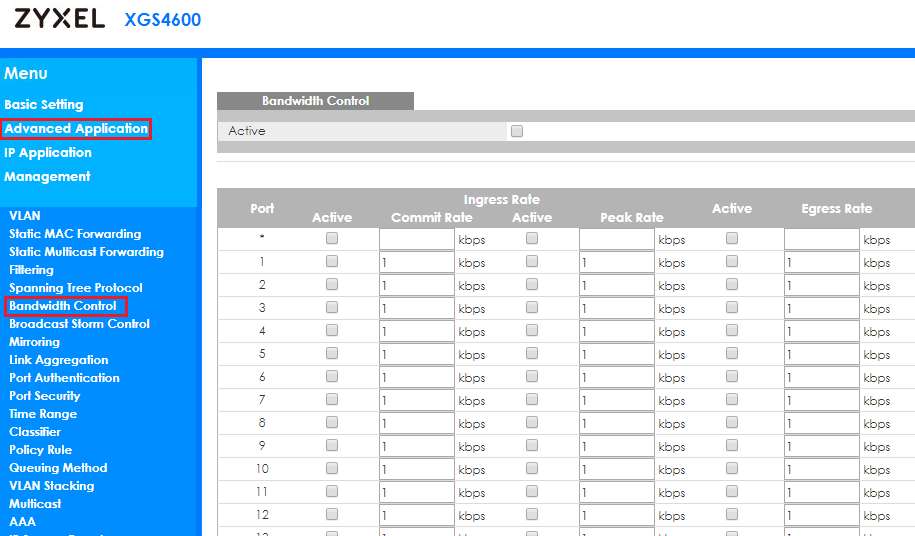

1. Vstúpte do webového grafického rozhrania a prejdite na

2. Začiarknite políčkoActive (Aktívne). 3. Zadajte rýchlosti do polí Ingress Rate (limit pre odosielanie) = 10240 kb/s a Egress Rate (limit pre sťahovanie) = 20480 kb/s.

Nezabudnite zaškrtnúť aj políčka portov "Active". Na konci kliknite na tlačidlo "Apply" (Použiť).

Otestujte výsledok

1. Pomocou počítača nahrajte súbor na server FTP. Prenosová rýchlosť by mala byť viac alebo menej ako 1,25 MB/s (10240 Kbit/s).

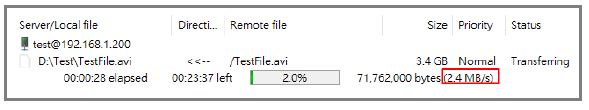

2. Pomocou PC stiahnite súbor zo servera FTP. Prenosová rýchlosť by mala byť viac alebo menej ako 2,5 MB/s (20480 Kbit/s).


Ak máte problémy

Zapnite riadenie toku na prepínači a počítači

Známy problém, s ktorým sme sa stretli, je, že priepustnosť protokolu TCP na niektorých zariadeniach môže byť nestabilná a nespoľahlivá. Je to spôsobené tým, že vstupné riadenie šírky pásma (BWM) na niektorých zariadeniach (napr. počítače so systémom Windows s menej výkonnými sieťovými kartami) funguje zle pri konfigurácii riadenia šírky pásma (obmedzovanie rýchlosti) a môže spôsobiť neočakávaný výsledok. Keď je implementovaná správa šírky pásma, zapnutie riadenia toku zvyšuje vstupnú priepustnosť, pretože vysielajúce počítače neprekročia veľkosť okna a nespôsobia stratu paketov.

Riadenie toku funguje tak, že vysiela signály pauzy na vysielací port, keď je vyrovnávacia pamäť prijímacieho portu (na prepínači) plná, čo reguluje prevádzku tak, aby zodpovedala nastaveniam riadenia šírky pásma prijímacieho portu. Aby sa riadenie toku prejavilo, musí byť povolené na oboch stranách. Dobré však je, že väčšina sieťových kariet v počítačoch by mala mať riadenie toku štandardne povolené, preto môžete dosiahnuť uspokojivé výsledky povolením riadenia toku len na portoch prepínača.

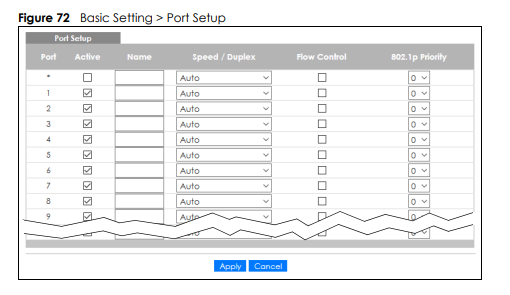

Riadenie toku nakonfigurujte tak, že prejdete do časti "Základné nastavenie -> Nastavenie portu":
