V tomto článku sa uvádza, ako nakonfigurovať stohovanie na vašom switch. Spoločným stohovaním switch môžete dosiahnuť redundanciu vo vašej sieti pre servery a iné zariadenia. Ukazuje sa tu aj to, ako nakonfigurovať záložný a hlavný switch, ako aj agregáciu liniek pre vaše switches. Vrátane nového aj starého grafického používateľského rozhrania.

Úvod do stohovania Switch

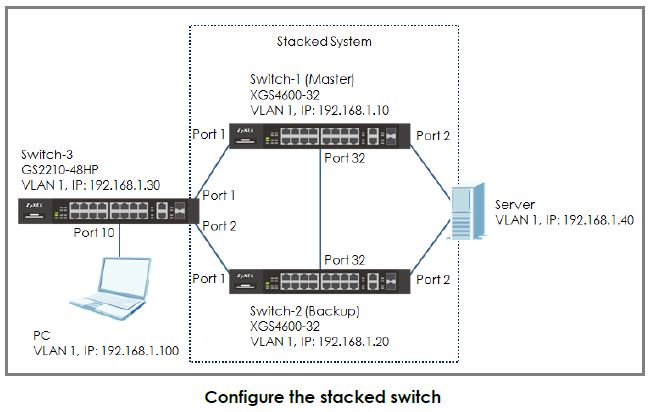

Príklad ukazuje správcom, ako nakonfigurovať stohovanie switch na zabezpečenie vysokej dostupnosti servera. V tomto príklade stohujeme Switch-1 a Switch-2 do jedného logického switch. Vďaka stohovaniu switch dokopy sa klienti dostanú na server aj v prípade, že jeden switch vypadne z prevádzky. Tým sa zabezpečí vysoká dostupnosť serverov. Tento príklad dáva správcom pokyn, aby pred konfiguráciou switches odpojili všetky spojenia, aby sa predišlo prípadným výpadkom siete spôsobeným broadcastovými búrkami.

Konfigurácia stohovania pre Switch 1 a 2

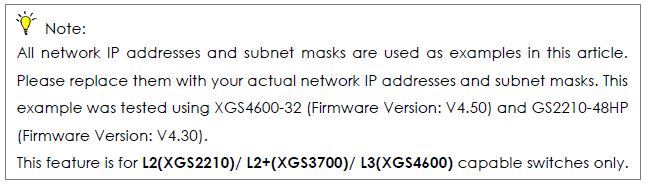

Poznámka: Všetky sieťové IP adresy a masky podsiete sú v tomto článku použité ako príklady. Nahraďte ich skutočnými sieťovými IP adresami a maskami podsiete. Tento príklad bol testovaný s použitím zariadení XGS3800-28 (verzia firmvéru: V4.80) a GS2220-50HP (verzia firmvéru: V4.80).

Nastavenie Switch-1

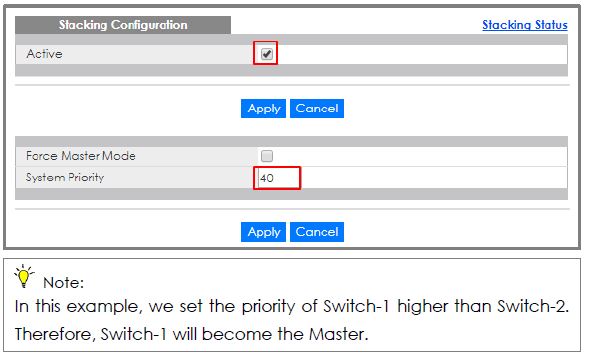

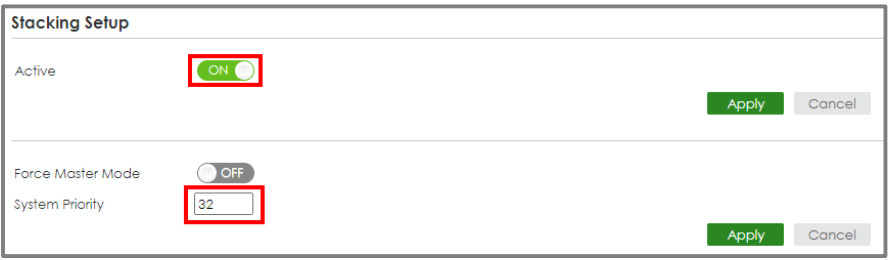

Vstúpte do webového grafického rozhrania a prejdite do ponuky Menu > System (Systém) > Stacking (Stohovanie) > Stacking Setup (Nastavenie stohovania). Zadajte prioritu systému (čím vyššie číslo, tým vyššia priorita, aby sa stal nadradeným systémom) a kliknite na tlačidlo "Apply" (Použiť). Povoľte nastavenie Active (Aktívne) a kliknite na tlačidlo "Apply" (Použiť).

Switch-1 sa reštartuje.

Nastavenie Switch-2

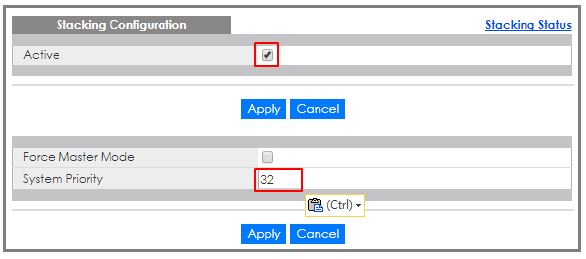

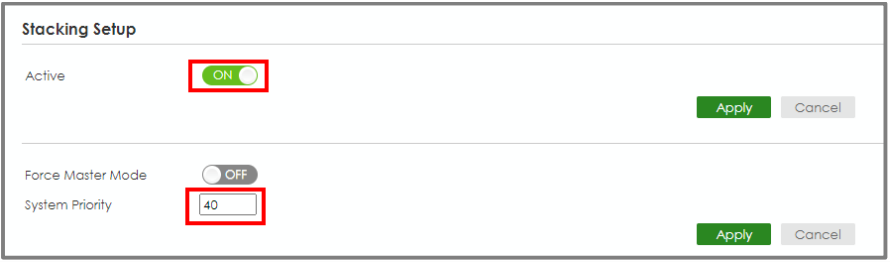

Vstúpte do webového grafického rozhrania a prejdite do ponuky Menu > System (Systém) > Stacking (Stohovanie) > Stacking Setup (Nastavenie stohovania). Zadajte systémovú prioritu (čím vyššie číslo, tým vyššia priorita, aby sa stal master) a kliknite na tlačidlo "Apply" (Použiť). Povoľte nastavenie Active (Aktívne) a kliknite na tlačidlo "Apply" (Použiť).

Switch-2 sa reštartuje.

Pripojte Switch-1 a Switch-2 spolu na port 28 pomocou 10-gigabitového vysielača.

Z Switch-1 a Switch-2 sa stane stohovaný switch.

LED dióda Stack ID na prednom paneli switches by mala zobrazovať "1" a "2".
Poznámka: V tomto príklade sme nastavili vyššiu prioritu Switch-1 ako Switch-2. Preto sa Switch-1 stane nadradeným.
Poznámka: Posledné štyri porty sú zvyčajne rezervované pre stohovacie kanály, keď je switch v režime stohovania. Sú to porty 25, 26, 27 a 28 pre XS3800-28 switch. Ak používate iné stohovateľné modely, pozrite si používateľskú príručku, aby ste potvrdili porty používané na stohovanie.

Nezabudnite uložiť konfiguráciu.

Konfigurácia agregácie prepojení na stohovateľnom switch

Pripojte sa k stohovanému switch a nakonfigurujte zoskupenie prepojení

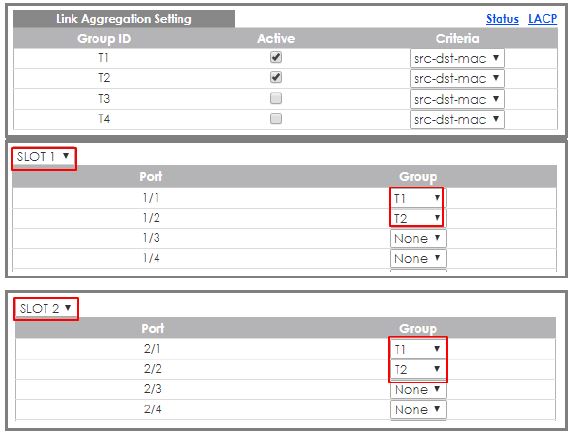

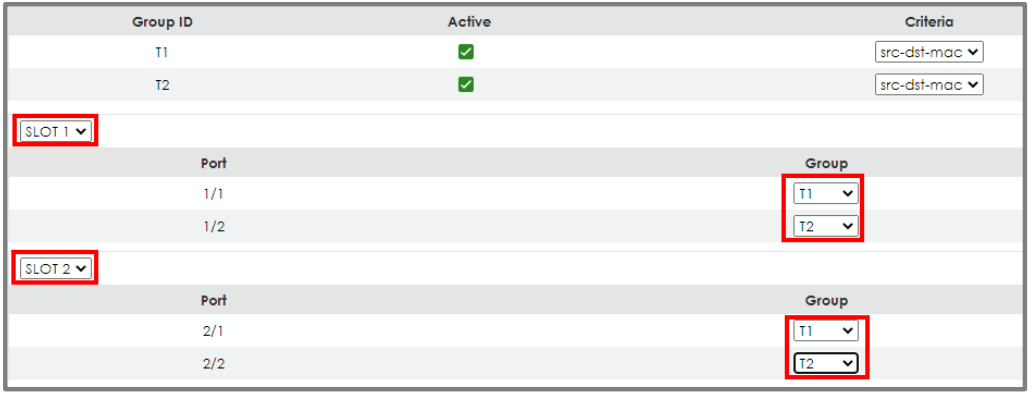

Vstúpte do webového grafického rozhrania a prejdite do ponuky Menu > Port > Link Aggregation > Link Aggregation Setting. Aktivujte T1 a T2. Vyberte SLOT 1 a nastavte skupinu portu 1/1 a 1/2 ako T1 a T2.

Kliknite na tlačidlo "Apply" (Použiť).

Vyberte SLOT 2 a nastavte skupinu portov 2/1 a 2/2 ako T1, resp. Kliknite na tlačidlo "Apply".

Nastavenie riadiaceho protokolu

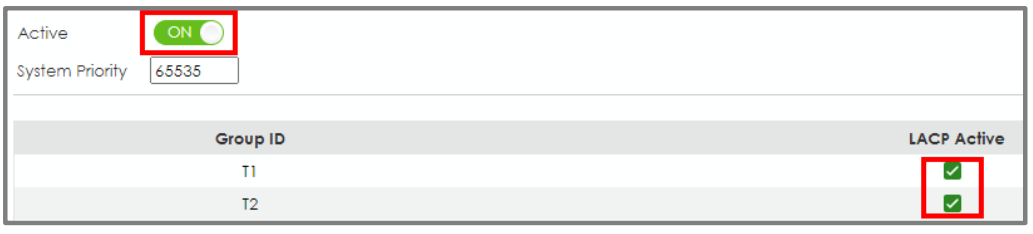

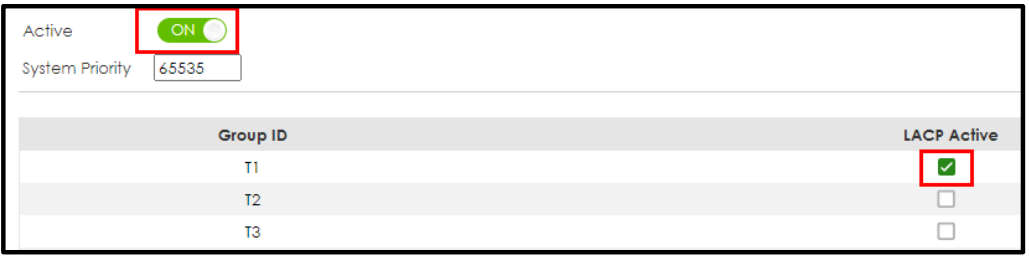

Prejdite do ponuky Menu > Port > Link Aggregation > Link Aggregation Control Protocol. Začiarknite políčko "Active" (Aktívny), ako aj pre T1 a T2.

Konfigurácia agregácie spojov na Switch-3

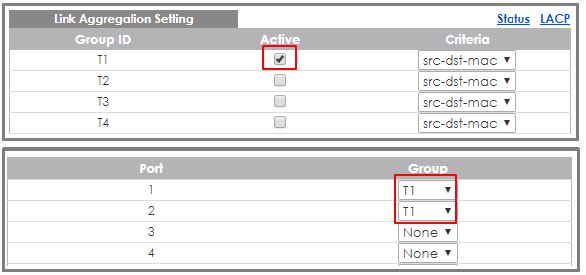

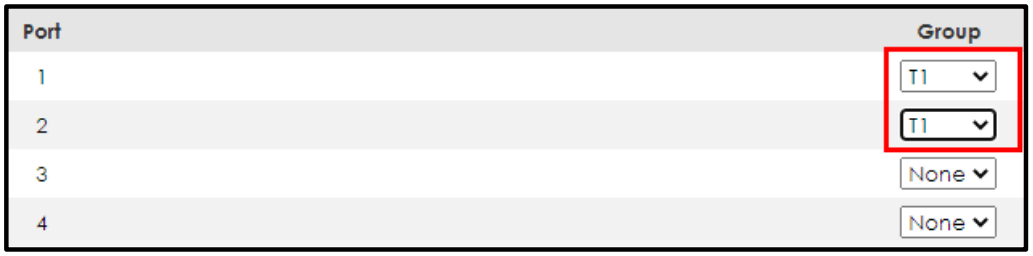

1 Prejdite do ponuky Menu > Port > Link Aggregation > Link Aggregation setting (Nastavenie agregácie spojov). (Ak používate firmvér V4.70, prejdite do Menu > Advanced Application > Link Aggregation > Link Aggregation Setting). Začiarknite políčko Active (Aktívne) pre T1 a vyberte port 1 a 2 ako skupinu T1.

Kliknite na tlačidlo "Apply" (Použiť).

3 Prejdite do Menu > Port > Link Aggregation (Agregácia spojov) > Link Aggregation Control Protocol (Protokol riadenia agregácie spojov). (Ak používate firmvér V4.70, prejdite do Menu > Advanced Application (Rozšírené aplikácie) > Link Aggregation (Agregácia spojov) > Link Aggregation Setting (Nastavenie agregácie spojov) >LACP).

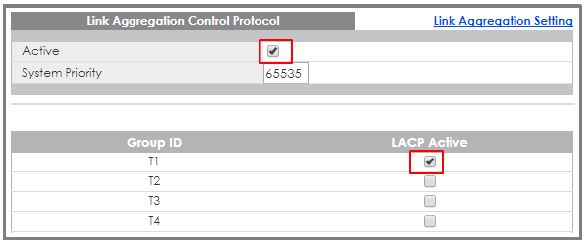

Začiarknite políčko "Active" (Aktívne), ako aj pre T1.

Otestujte výsledok

1 Nakonfigurujte Link Aggegation medzi dvoma sieťovými kartami NIC servera a pripojte tieto porty k portom 1/2 a 2/2 stohovaného switch.

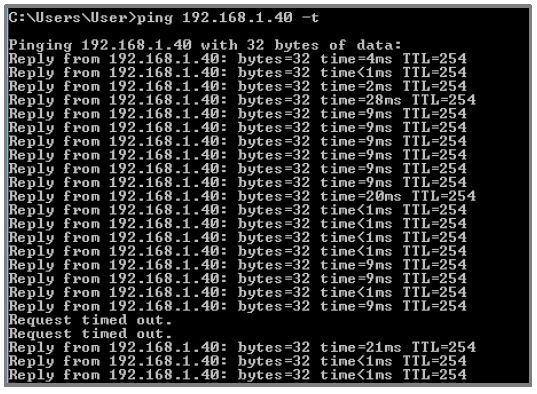

2 Pomocou PC vykonajte ping na server (192.168.1.40). Po niekoľkonásobnom odoslaní pingu sa pokúste vypnúť Switch-1 (Master down). Niekoľkokrát sa na displeji zobrazí "timed out" (ping vypršal) a potom bude ping opäť úspešný, keď sa Switch-2 (Backup) stane novým Masterom.

Čo sa môže pokaziť

1. Stohovacie porty sú zvyčajne posledné 2 porty switch. Ak pripojíte dve zariadenia switch pomocou portu, ktorý nie je stohovací, zistíte, že dve zariadenia switch nevytvoria stohovací systém.
2. Pred vykonaním testu nezabudnite uložiť konfiguráciu. Ak zabudnete uložiť konfiguráciu, po reštarte sa všetky konfigurácie stratia. Z tohto dôvodu zmizne agregácia spojov.

Konfigurácia stohovania pomocou starého webového grafického rozhrania

Konfigurácia Switch-1 a Switch-2 pre stohovanie

1. Nastavenie Switch-1: Vstúpte do webového grafického používateľského rozhrania a prejdite do Menu > Basic Setting > Stacking > Configuration. Zadajte systémovú prioritu (čím vyššie číslo, tým vyššia priorita, aby sa stal master) a kliknite na tlačidlo "Apply" (Použiť). Začiarknite políčko "Active" (Aktívne) a kliknite na tlačidlo "Apply" (Použiť). Switch-1 sa reštartuje.


2. Nastavenie Switch-2: Vstúpte do webového grafického rozhrania a prejdite do ponuky Menu > Basic Setting (Základné nastavenie) > Stacking (Stohovanie) > Configuration (Konfigurácia). Zadajte prioritu systému (čím vyššie číslo, tým vyššia priorita, aby sa stal nadradeným) a kliknite na tlačidlo "Apply" (Použiť). Začiarknite políčko "Active" (Aktívne) a kliknite na tlačidlo "Apply" (Použiť). Switch-2 sa reštartuje.



3. Pripojte Switch-1 a Switch-2 spolu na port 32 pomocou 10-gigabitového vysielača



4. Switch-1 a Switch-2 sa stanú stohovanými LED indikátor Stack ID na prednom paneli switches by mal zobrazovať "1" a "2".

5. Nezabudnite uložiť konfiguráciu

Konfigurácia zoskupovania spojov na stohovanom zariadení switch

1. Pripojte sa k stohovanému switch. Vstúpte do webového grafického rozhrania a prejdite do ponuky Menu > Advanced Application > Link Aggregation > Link Aggregation Setting (Nastavenie agregácie spojov). Aktivujte T1 a vyberte SLOT 1 a nastavte skupinu portov 1/1 a 1/2 ako T1 a T2. Kliknite na tlačidlo "Apply" (Použiť). Vyberte SLOT 2 a nastavte skupinu portov 2/1 a 2/2 ako T1, resp. Kliknite na tlačidlo "Apply".

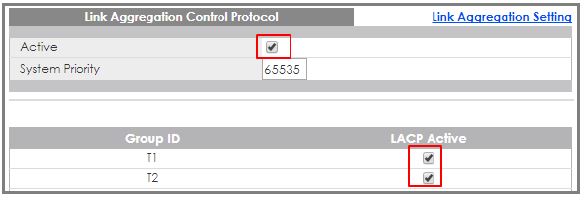

2. Prejdite do ponuky Menu > Advanced Application > Link Aggregation > Link Aggregation Setting >LACP. Začiarknite políčko "Active" (Aktívne), ako aj pre T1 a T2.



Konfigurácia Link Aggregation na Switch-3

1. Prejdite do ponuky Menu > Rozšírené aplikácie > Link Aggregation > Link Aggregation Setting (Nastavenie agregácie spojov). Začiarknite políčko Active (Aktívne) pre T1 a vyberte port 1 a 2 ako Group (Skupina) Kliknite na tlačidlo "Apply" (Použiť).



2. Prejdite do Menu > Advanced Application (Rozšírené aplikácie) > Link Aggregation (Agregácia spojov) > Link Aggregation Setting (Nastavenie agregácie spojov) >LACP. Začiarknite políčko Active (Aktívne) a kliknite na tlačidlo Apply (Použiť).



Otestujte výsledok

1. Nakonfigurujte Link Aggegation medzi dvoma sieťovými kartami NIC servera a pripojte tieto porty k portom 1/2 a 2/2 stohovaného switch.

2. Pomocou PC vykonajte ping na server (192.168.1.40). Po niekoľkonásobnom odoslaní pingu skúste vypnúť Switch-1 (Master down). Niekoľkokrát sa zobrazí "timed out" (ping vypršal) a potom bude ping opäť úspešný, keď sa Switch-2 (Backup) stane novým Masterom.



Čo sa môže pokaziť

• Stohovacie porty sú zvyčajne posledné 2 porty Ak pripojíte dva switches pomocou nestohovacieho portu, zistíte, že dva switches nevytvoria stohovací systém.

• Nezabudnite uložiť konfiguráciu pred vykonaním Ak zabudnete uložiť konfiguráciu, po reštarte sa všetky konfigurácie stratia. Z tohto dôvodu agregácia spojov zmizne.
