Ako diagnostikovať prenos VoIP pomocou Wireshark

Pri deBugging (diagnostikovaní) služby IP telefónie je veľmi ťažké analyzovať prenos VoIP. Existuje pohodlnejší a efektívnejší spôsob deBug VoIP pomocou analyzátora premávky Wireshark?

Program Wireshark implementuje vhodný mechanizmus na diagnostiku (analýzu) hovorov VoIP, najmä môžete získať grafický diagram hovorov a zistiť, ako sa údaje vymieňali. Wireshark vám umožňuje analyzovať protokol SIP a jeho prenos RTP.

Predpokladajme, že počas vykonávania hovoru VoIP pomocou Wireshark boli zachytené sieťové pakety a tento výpis by sa mal analyzovať.

Kroky na ceste:

1. Zo zoznamu vyberte paket SIP alebo RTP (v našom príklade analyzujte prenos RTP). Ak chcete filtrovať pakety, môžete do poľa Filter zadať hodnotu.   sip alebo rtp na zobrazenie iba určitého typu prenosu.

2. Prejdite do ponuky Štatistika (alebo Telefónia , v závislosti od verzie programu) > VoIP hovory .

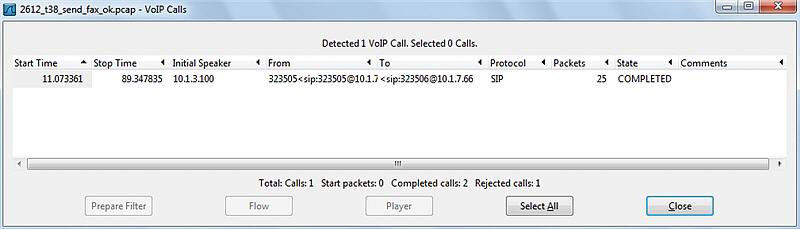

Otvorí sa okno VoIP Hovory so zoznamom hovorov VoIP.

Zoznam hovorov VoIP obsahuje nasledujúce informácie o každom hovore:

• Čas začiatku: Čas začatia hovoru.
• Čas zastavenia: Čas ukončenia hovoru.
• Počiatočný rečník: IP adresa zdroja paketov, ktorý inicioval hovor.
• Od: V prípade hovorov SIP sa žiadosť INVITE zobrazí v poli „Od“.
• Komu: V prípade hovorov SIP sa požiadavka INVITE zobrazí v poli „Komu“.
• Protokol: Protokol.
• Pakety: Počet paketov zúčastňujúcich sa hovoru.
• Stav: Stav hovoru.
• Komentár: Ďalšie komentáre.

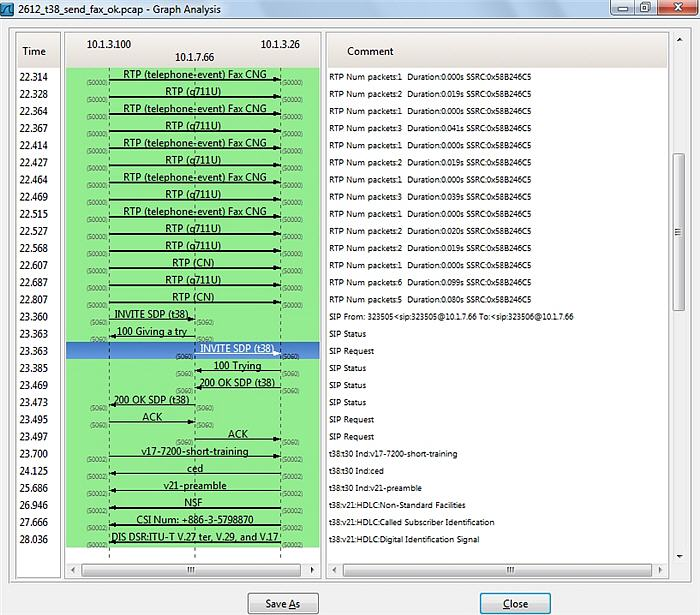

3. Vyberte hovor VoIP a potom kliknite na tlačidlo Graf (alebo Tok , v závislosti od verzie programu). Zobrazí sa okno Grafová analýza s grafickým diagramom výmeny dát volania VoIP.

V tomto diagrame je oveľa pohodlnejšie analyzovať prenos VoIP pre diagnostiku (deBugging), bude si však vyžadovať znalosť princípov protokolu prenosu údajov SIP (Session Initiation Protocol): https://en.wikipedia.org/ wiki / Session_Initiation_Protocol .

KB-00495
