Korporácia, ktorá vlastní pobočku v blízkosti ústredia, požaduje premostenie prevádzky v kancelárii bez použitia sieťových káblov, na premostenie prevádzky možno použiť most WDS, ako aj použiť VLAN (až 8 VLAN). Tento dokument demonštruje použitie rádia 1 nakonfigurovaného s WDS.
1. Scenár a topológia

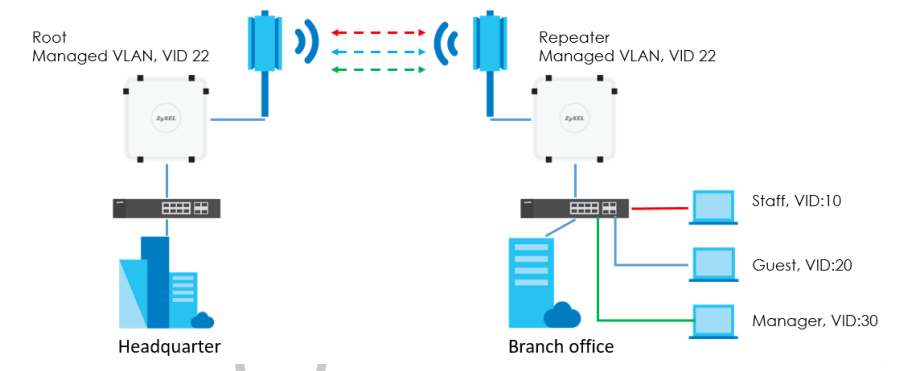

Pobočka získava internet z centrály prostredníctvom bezdrôtového mosta. Predpokladáme, že v spravovanej sieti VLAN s VID 22 sú dva prístupové body. Budujú bezdrôtový most s rádiovým signálom 2,4 G. Pobočka poskytuje káblovú sieť s VLAN 10, 20 a 30 pre rôzne skupiny používateľov.
2. Konfigurácia
Konfigurácia profilu WDS
1.Koreňové a opakovacie prístupové body musia na vzájomné prepojenie používať rovnaký profil WDS.
*Pridajte rovnaký profil WDS v koreňovom a opakovacom prístupovom bode.

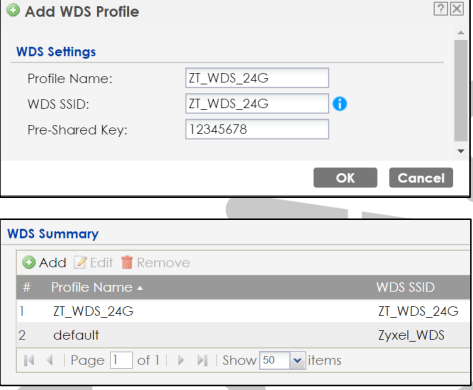

Prejdite na položku CONFIGURATION (Konfigurácia) > Object (Objekt) > WDS Profile (Profil WDS) > WDS > Add (Pridať).
Konfigurácia rádiového profilu
2.Vyberte najlepší kanál a zafixujte ho. Koreňový a opakovací prístupový bod musia
prenášať údaje s rovnakým kanálom.
*Pridajte rovnaký rádiový profil v koreňovom a opakovacom prístupovom bode.
Prejdite na CONFIGURATION > Object > AP Profile > Radio > Add.
Nakonfigurujte nastavenie AP

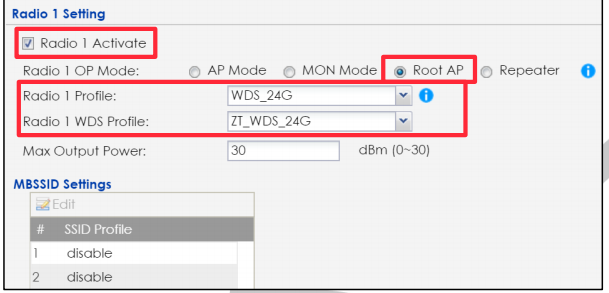

3. Nastavte profil WDS a vyberte režim AP. Prejdite do ponuky CONFIGURATION > Wireless > AP Management > WLAN Setting > Radio 1 Setting > Root AP.
Opakovač musí povoliť bezdrôtové premostenie WDS.
4. Prejdite do ponuky CONFIGURATION > Wireless > AP Management > WLAN Setting > Radio1Setting > Repeater AP.
Nakonfigurujte nastavenie siete
5. V konfigurácii VLAN pridajte siete VLAN 10, 20 a 30 pre rôzne skupiny používateľov.

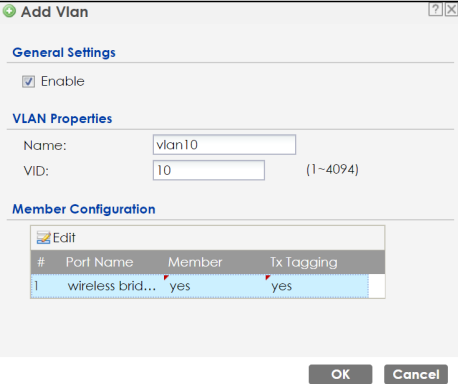

* Pridajte rovnaké nastavenie VLAN v koreňovom a opakovacom prístupovom bode. Prejdite do ponuky CONFIGURATION > Network > VLAN > VLAN Configuration >Add> VLAN 10.

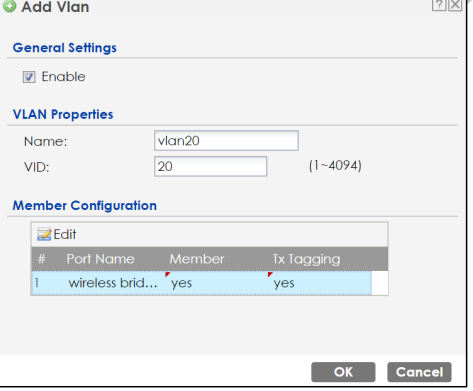

Prejdite do ponuky CONFIGURATION > Network > VLAN > VLAN Configuration >Add > VLAN 20

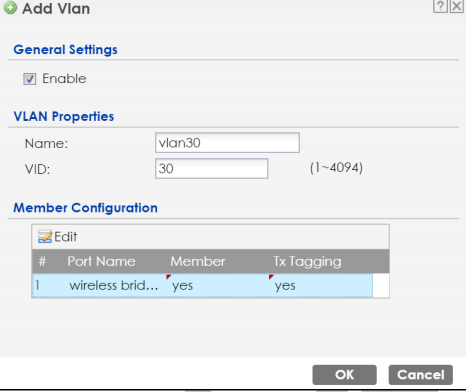

Prejdite do ponuky KONFIGURÁCIA > Sieť > VLAN > Konfigurácia VLAN >Pridať > VLAN 30
6. Nastavte ID VLAN pre správu ako 22 a vypnite funkciu "As Native VLAN" (Ako natívna VLAN). *Prosím, pridajte rovnaký rádiový profil v koreňovom a opakovacom prístupovom bode. Prejdite do ponuky CONFIGURATION > Network > VLAN > VLAN Setting (Konfigurácia > Sieť > VLAN > Nastavenie VLAN).
7. Po nastavení spravovanej siete VLAN a zabezpečení toho, aby opakovač získal IP z VLAN22, opravte statickú IP na opakovači AP, aby sa zabránilo tomu, že správca nevyhľadá AP, keď zlyhá bezdrôtový most

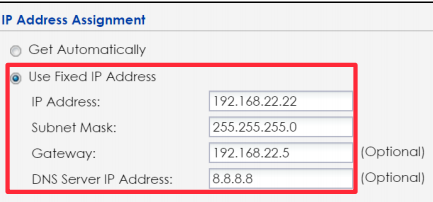

. Prejdite do ponuky CONFIGURATION (Konfigurácia) > Network (Sieť) > IP Setting (Nastavenie IP)
3. Výsledok testu

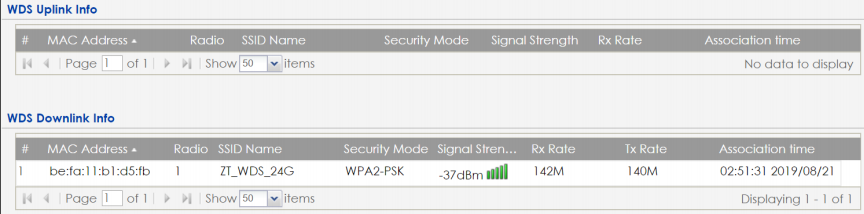

1.Skontrolujte informácie WDS koreňového prístupového bodu.
Prejdite na DASHBOARD > Downlink Status.
Prejdite na MONITOR > Wireless > WDS Link Info > WDS Downlink Status.
2. Skontrolujte informácie WDS opakovacieho AP.
Prejdite na DASHBOARD > Uplink Status.

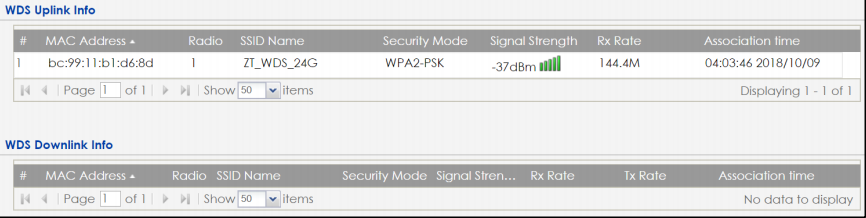

Prejdite na MONITOR > Wireless > WDS Link Info > WDS uplink Status.

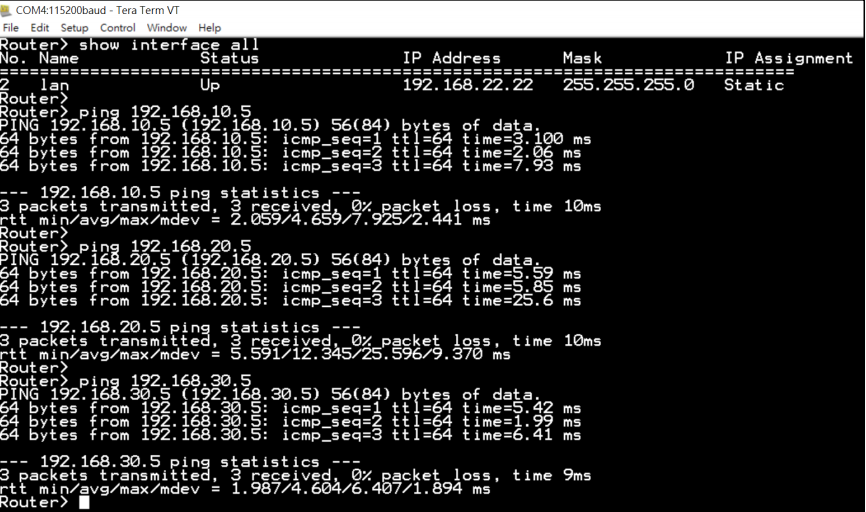

3. Získajte prístup k opakovaču AP pomocou konzoly alebo ssh. Pomocou AP vykonajte ping na rôzne brány VLAN a potvrďte, že prevádzka VLAN môže prechádzať cez AP. IP opakovača AP je 192.168.22.22.
. Brána VLAN10 je 192.168.10.5, brána VLAN20 je 192.168.20.5 a brána VLAN30 je 192.168.30.5. Výsledky pingu sú úspešné ako na nasledujúcej snímke
4. Poznámka:
. Koreňový prístupový bod musí mať zodpovedajúce rozhrania VLAN, aby mohol preposielať označenú prevádzku na zariadenia uplink, t. j. koreňový prístupový bod musí mať SSID s použitím rovnakého ID VLAN alebo nastaviť zabezpečenie LAN pomocou rovnakého IDVLAN .
