Dôležité upozornenie: |
Tento článok poskytuje návod na opätovné nasadenie systému HA-Pro, keď nefunguje správne, často v dôsledku nesprávnych slotov firmvéru alebo rôznych verzií firmvéru. Zdôrazňuje, že je potrebné, aby obe zariadenia v nastavení Device HA Pro boli rovnaký model, zaregistrované pod rovnakým účtom myZyxel.com a mali synchronizované licencie. V článku sú uvedené kroky základného nastavenia, nasadenia prvého a druhého zariadenia, kontroly stavu a testovania prepnutia pri poruche. Rozoberá tiež dôležitosť zabezpečenia konzistentnosti firmvéru a poskytuje tipy na riešenie problémov so synchronizáciou. V prípade potreby podrobnej pomoci s nastavením sú používatelia odkázaní na profesionálne služby spoločnosti Zyxel.
Základné nastavenie - Device HA Pro.

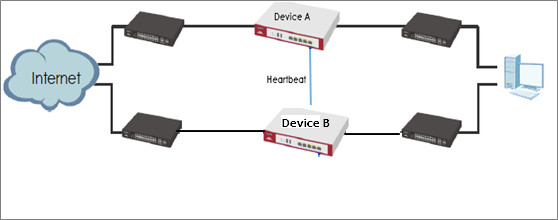

Topo (DeviceHA-Pro)
V zariadení Device HA Pro je pridaný "odkaz srdcového tepu" na monitorovanie stavu rozhrania a synchronizáciu nastavení.
Správanie zariadenia Device HA Pro zahŕňa prepojenie "heartbeat" na monitorovanie stavu rozhrania "activate" zariadenia. Ak je jedno z monitorovaných rozhraní nefunkčné alebo zlyhá, stav "pasívneho" zariadenia sa zmení na "aktivované".(To znamená, že len 1 zariadenie môže byť v danom čase v stave "aktivované".)
Heartbeat Link
Heartbeat port je nový fyzický port na zariadení (oprava v položke Firmware last Port podporovaného zariadenia HA-Pro). Po aktivácii funkcie Device HA Pro budú zariadenia vysielať pakety multicast (UDP 694) na kontrolu stavu každého zariadenia. Ak pasívne zariadenie pracuje správne, bude svietiť systémová kontrolka LED. Môže svietiť len kontrolka LED portu srdcového tepu.
Čo sa môže pokaziť? Prečo nie je možné vidieť správny stav licencie zo servera myzyxel.com?
V nastavení Device-HA Pro sa nachádza funkcia "Sériové číslo licencovaného zariadenia pre synchronizáciu licencií". Mali by ste zadať S/N zariadenia s licenciami. Môžete teda preniesť všetky licencie do zariadenia "Aktivovať" a v rámčeku zadať S/N tohto zariadenia.
Poznámka: Štandardne dodávaná jednoročná licencia Gold Security Pack brán ATP je neprenosná. V prípade nasadenia zariadenia HA sa obráťte na podporu spoločnosti Zyxel vo vašej krajine/regióne, ktorá vám pomôže s prenosom licencií. Informácie o licenciách nájdete tu: Potrebujem všetky licencie dvakrát pre riešenie HA (vysoká dostupnosť)?
Základnú inštaláciu nájdete tu: Základná inštalácia - Device HA Pro
Predtým, ako preinštalujete zariadenie HA-Pro
(1) Preneste všetky licencie do primárneho zariadenia. Pomôže to zabrániť tomu, aby systém zakaždým prepočítaval licencie.
(2) Povoľte funkciu kontroly pripojenia na monitorovaných rozhraniach. Ak rozhranie nedostane po určitú dobu žiadnu odpoveď zo vzdialeného servera, zariadenie bude považovať stav rozhrania za chybný. Potom funkcia Device HA Pro zmení stav rozhrania.
- Zálohovanie aktuálnej konfigurácie zariadeniaA (Active) .
- Uistite sa, že zariadenieB (pasívne ) je obnovené na predvolené nastavenie
- V zariadení B musí byť verzia spusteného firmvéru rovnaká ako v zariadení A.
- V zariadení B musí byť oddiel bežiaceho firmvéru na rovnakej pozícii ako v zariadení A.
- Skontrolujte, či je na stránke HA-Pro zadané sériové číslo zariadenia A.
Prejdite na položku Configuration (Konfigurácia)> Device HA (Zariadenie HA)>DeviceHA-Pro (ZariadenieHA-Pro).
Potom postupujte pri konfigurácii nastavenia HA
Poznámka! IP adresa správy zariadenia a miestne podsiete nemôžu byť rovnaké!
Nasadenie prvého zariadenia
- Nakonfigurujte nastavenia HA Pro (IP adresa správy, rozhranie monitora, licencia)
- Online ako aktívne zariadenie
4. Nasadenie druhého zariadenia

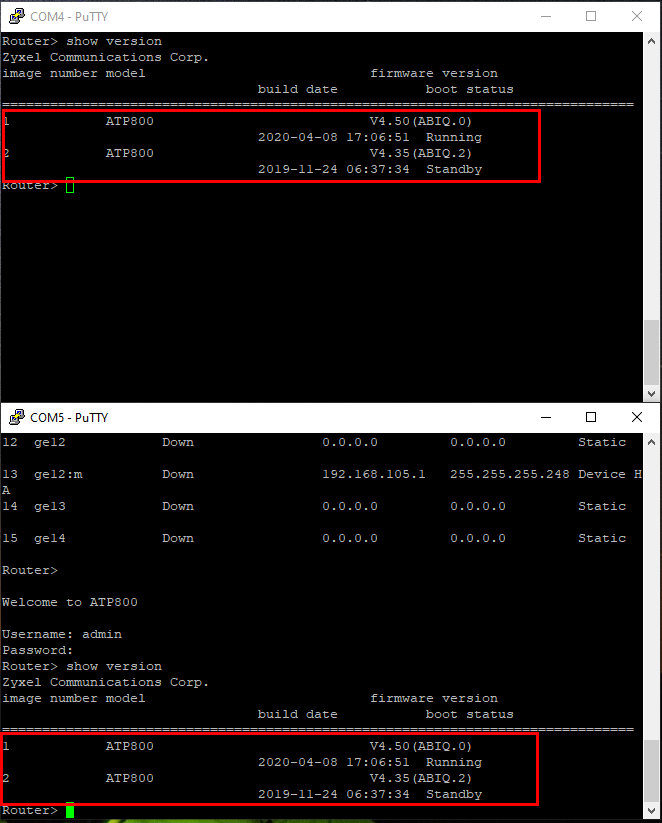

- Bežiaca verzia firmvéru musí byť rovnaká ako verzia prvého zariadenia
- Oddiel bežiaceho firmvéru musí mať rovnakú pozíciu ako prvé zariadenie
Bežiacou partíciou prvého zariadenia je partícia 1, potom bežiacou partíciou druhého zariadenia musí byť partícia 1.

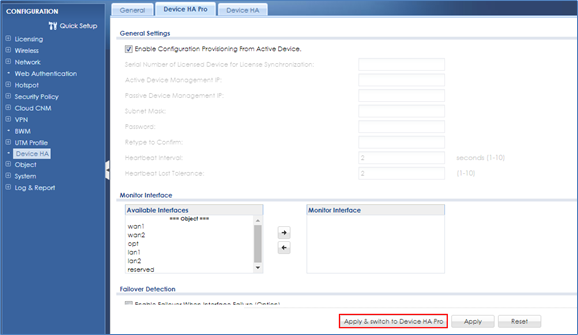

- Konfigurácia nastavení HA-pro v grafickom používateľskom rozhraní (iba 2 kliknutia na tlačidlo)
Najskôr na pasívnom zariadení:

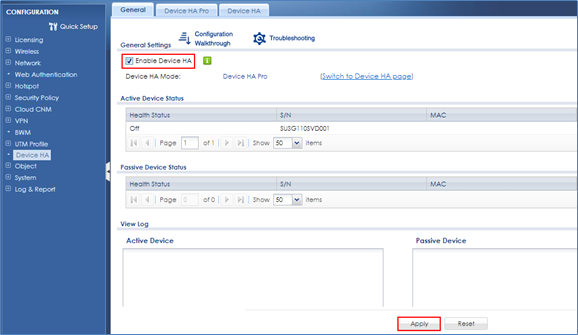

Na aktívnom zariadení druhé:
Pripojte konzolu na oboch zariadeniach
- Pripojte prepojenie portu srdcovej frekvencie a počkajte na úplnú synchronizáciu.
Poznámka: prvá úplná synchronizácia konfigurácie trvá určitý čas (nad 10 minút).
Ako skontrolovať, či sa úplná synchronizácia dokončila bez problémov,
Na konzole pasívneho zariadenia uvidíte fyzický port (pripojený počítač).
1. dolu: po zapnutí HA-pro zariadenia
1. nahor: spustenie synchronizácie konfigurácie z aktívneho zariadenia
2. nadol: takmer dokončená synchronizácia
Potom môžete prejsť na konzolu aktívneho zariadenia a zadať CLI
# show device-ha2 passive device-status
Kým nezískate informácie o pasívnom zariadení.
Potom sa vráťte na konzolu pasívneho zariadenia a zadajte CLI

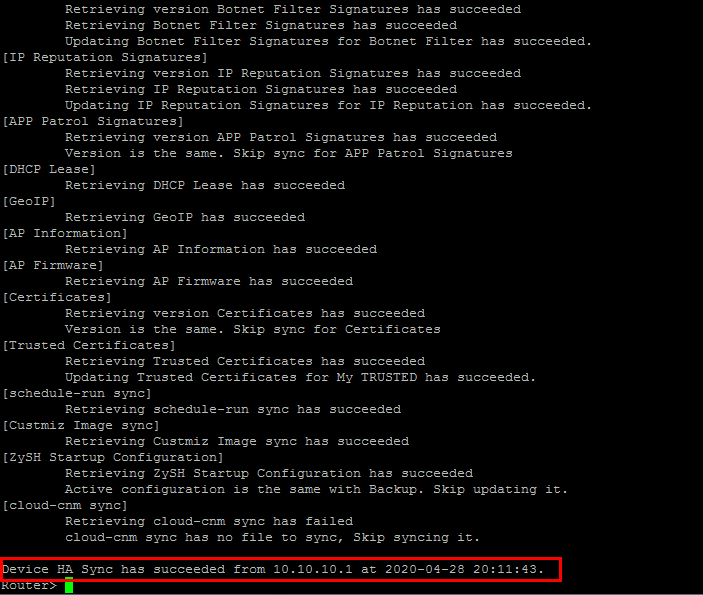

# show device-ha2 sync summary
Je veľmi dôležité, aby bol stav [ZySH Startup Configuration] úspešný bez akýchkoľvek problémov a posledný riadok stav Device HA Sync tiež úspešný.
Pozor:
Pri akomkoľvek neúspechu odpojte všetky spojenia. Potom obnovte továrenské nastavenie zariadenia a skúste to znova.
Nekopírujte konfiguračný súbor z prvého zariadenia a nenahrávajte ho do druhého zariadenia na nasadenie.
- Pripojte ostatné prepojenia
Otestujte zlyhanie
Na simuláciu udalosti výpadku rozhrania môžete použiť ladiace CLI na aktívnom zariadení.
Tak, aby sa spustil failover na pasívne zariadenie.
# debug device-ha2 send linkdown

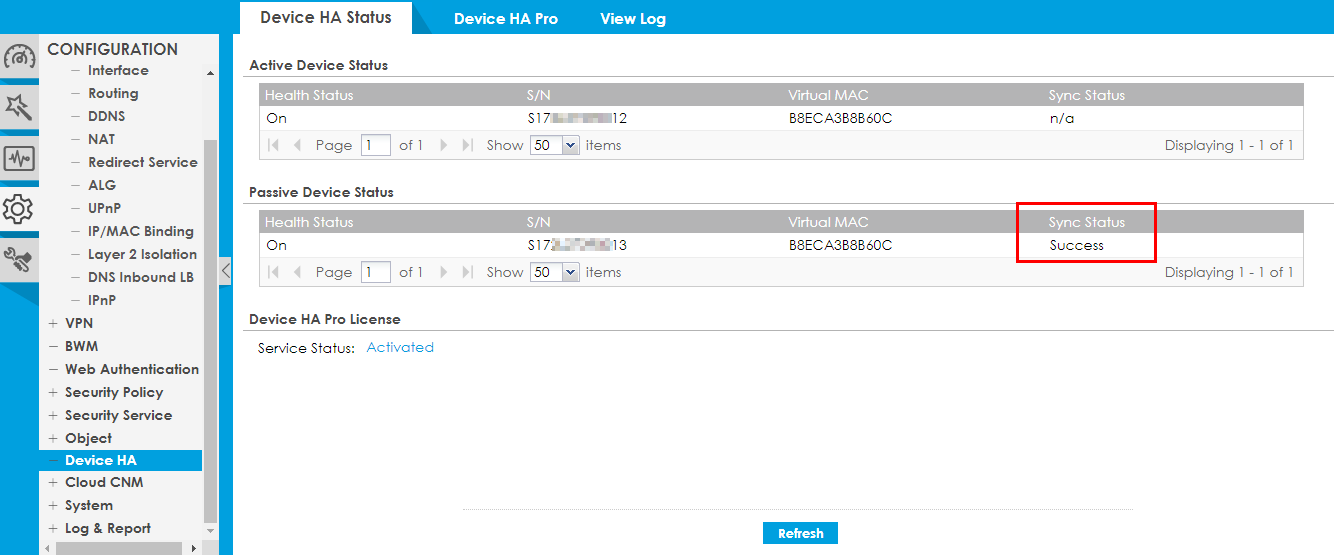

Kontrola stavu synchronizácie prostredníctvom webového rozhrania:

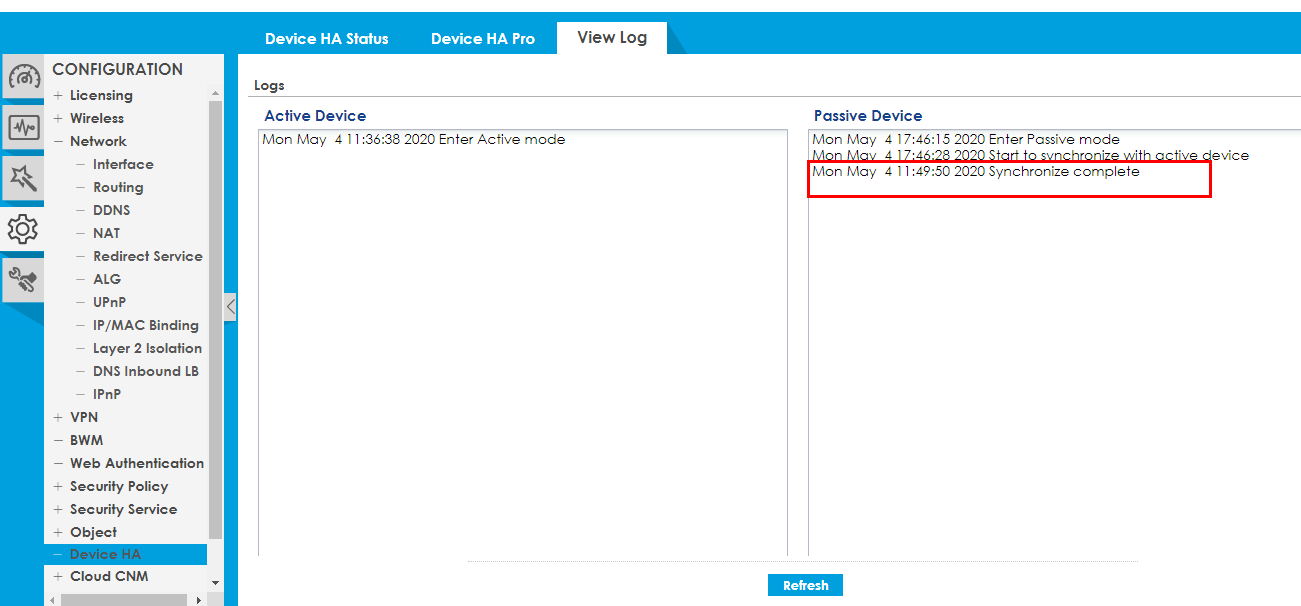

CONFIGURATION (Konfigurácia) > Device HA (Zariadenie HA) > View log (Zobraziť protokol) musí tam byť Synchronize complete (Synchronizácia dokončená).
Alebo kontrola prostredníctvom CLI: Kontrola podrobného stavu synchronizácie na zariadení
show device-ha2 sync summary
Je veľmi dôležité, aby posledný záznam týkajúci sa stavu synchronizácie zariadenia HA uvádzal, že synchronizácia prebehla úspešne.
Zlyhanie synchronizácie
Poznámka: Na vynútenie úplnej synchronizácie konfigurácie existujú 2 metódy. V závislosti od toho, kde ju iniciujete, sa bude príkaz líšiť.
Na pasívnom zariadení: Router# device-ha2 sync_from_active
Na aktívnom zariadení: Vyberte možnosť synchronizácie s aktívnym zariadením: Router# device-ha2 sync_to_passive
Pri vykonávaní aktualizácie firmvéru pasívne zariadenie najprv aktualizuje firmvér a potom sa reštartuje.
Po reštarte pasívneho zariadenia sa okamžite vykoná úplná synchronizácia konfigurácie.
Synchronizácia zlyhá, pretože firmvér pasívneho zariadenia je odlišný od aktívneho zariadenia.
Je to normálne správanie a protokoly o neúspešnej synchronizácii môžete v tomto prípade ignorovať.
Základné nastavenie HA Pro nájdete tu: Nastavenie zariadenia HA Pro
Setup Assistance, you´re looking for assisted configuration by our Professional Services Team? Pozrite sa sem: Zyxel ConfigService Security
