Štvorpásmový zosilňovač Magic Office – Rozšírte mobilný signál vo vašej kancelárii!

Na dnešnom konkurenčnom trhu sa spoľahlivé mobilné pokrytie stalo nevyhnutnosťou pre podniky ako reštaurácie, maloobchodné predajne a sklady – najmä v oblastiach so slabou kvalitou signálu. Zákazníci očakávajú plynulé pripojenie a slabý mobilný signál môže ovplyvniť ich zážitok rovnako ako kvalita produktu alebo služby.

Tento článok predstavuje nové riešenie vnútorného mobilného pokrytia „Magic Office“ od spoločnosti Zyxel, ktoré je navrhnuté na riešenie problémov so signálom v náročných prostrediach. Prevedieme vás inštaláciou, nastavením a riešením problémov tohto inovatívneho produktu, ktorý využíva 5G signál na vytvorenie siete v viacerých miestnostiach prostredníctvom strategicky umiestnených antén. Po dokončení nastavenia budete mať k dispozícii robustnú vnútornú mobilnú sieť, ktorá zabezpečí, že vaše podnikanie zostane pripojené a dostupné, čím sa zvýši spokojnosť a lojalita zákazníkov.

MagicOffice s pokrytím až 900 metrov štvorcových je tým najlepším riešením.

Umiestnenie Pre malé kancelárie, bary, reštaurácie alebo obchody, ktoré vyžadujú zlepšenie pokrytia vnútornou mobilnou sieťou Pokrytie až 900 m2 Výhody Podpora 2G, 3G, 4G, 5G-NRFDD, NB-IoT Súčasná podpora 4 pásiem (B1, 3, 8, 20) Záruka výkonu hlasových a dátových služieb Bezproblémová inštalácia s vybranou sadou náradia Vyberte si ten, ktorý najlepšie vyhovuje danému prostrediu. Jednoduché plánovanie pokrytia 4 servisné anténne porty SMA, z ktorých každý pokrýva plochu 15 x 15 m pomocou 25 m mäkkého koaxiálneho kábla.

Okamžite maximalizujte vnútorné mobilné signály a rozšírte pokrytie

Inštalácia donorovej antény je kľúčová pre riešenie mobilného opakovača, pretože sila a kvalita donorového signálu významne ovplyvňujú pokrytie signálom vo vnútorných priestoroch, kvalitu hovorov a výkon prenosu dát.
Pre systémových integrátorov v oblasti IBS sú meranie signálu donorovej antény a inštalácia antény základnými úlohami; pre systémových integrátorov v oblasti IT môžu byť tieto úlohy zložité ako umenie, pretože zvyčajne vyžadujú, aby špecialista na RF vykonal prieskum miesta na účely nasadenia.
Vďaka inteligentnému dizajnu systému, ako je automatická regulácia zosilnenia (AGC), zabránenie oscilácii a automatické vyrovnanie, plus intuitívne a jasné LED indikátory na tematickom kancelárskom opakovači, sa meranie signálu darcu a inštalácia opakovača stali jednoduchými ako 1-2-3.
Tento dokument poskytuje podrobný návod na inštaláciu MagicOffice, vrátane výberu donorovej antény, identifikácie signálu donorovej antény, inštalácie donorovej a servisnej antény a rozpoznávania LED indikátorov, aby bol opakovač MagicOffice okamžite pripojený a pripravený na prevádzku.

Výber donorovej antény
Vonkajšia smerová anténa (anténa Yagi alebo log-periodická anténa)
Smerová anténa Yagi vysiela alebo prijíma signály prichádzajúce z konkrétneho smeru. Je ideálna ako donorová anténa pre komunikáciu so vzdialenou základňovou stanicou (BTS) alebo pre oblasti s veľmi slabým pokrytím signálom. Na druhej strane je zisk antény vyšší vďaka jej smerovému charakteru a jej vysielací lúč je oveľa užší a zameranejší.
Preto, ak je inštalácia v vidieckej oblasti s veľmi slabým signálom, napr. len 1 čiarou signálu, alebo v prípade nasadenia viacerých operátorov na jednom mieste, kde jeden konkrétny operátor poskytuje slabší signál v porovnaní s ostatnými operátormi:

V týchto scenároch má smerová anténa výhody, ak je nasmerovaná na BTS so slabším signálom.

Ak však vonkajší signál darcu má dobrú silu a kvalitu, napr. 3 čiaročky signálu, alebo je rozdiel v signáli medzi viacerými operátormi pomerne vyrovnaný, výber smerovej antény ako darcovskej antény by bol pre inštaláciu nevýhodou. Lepšou voľbou by bola vonkajšia panelová anténa.

Vonkajšia panelová anténa
Vonkajšia panelová anténa je tiež typom smerovej antény.

Na rozdiel od smerovej Yagi antény, ktorá má zameraný prenosový lúč (napr. rovina ZX má užší horizontálny uhol a rovina XY má menší vertikálny uhol pre vysielanie a príjem signálu) a vyžaduje starostlivé nasmerovanie antény pre dobrý príjem signálu BTS, panelová anténa má širší lúč pre vysielanie a príjem signálu.

Ak má vonkajší signál dobrú silu alebo vyvážený signálny rozdiel medzi viacerými nosnými vlnami, výber vonkajšej panelovej antény by ušetril čas a námahu pri nasmerovaní antény.

Nájdenie vhodného miesta na inštaláciu donorovej antény

Možnosť 1: Aplikácia pre Android Network Cell Info

* Pripravte si 1 alebo 2 telefóny s operačným systémom Android s podporou dvoch SIM kariet a SIM kariet viacerých operátorov
pre prieskum miesta.

* Prejdite sa po budove

* Rozdiel v signále medzi operátormi
a nájdite najlepšie miesto pre signál, ktoré by malo byť menej ako 20 dB
miesta signálu s Androidom zabezpečte vyvážený výstup
App Network Cell Info. Napájanie.

Možnosť 2: Spektrálny analyzátor (napr. RF Explorer od Seeed Studio) a webová stránka „Spectrummonitoring.com“
Pri meraní signálu použite smerovú anténu pripojenú k spektrálnemu analyzátoru a nastavte cieľový frekvenčný rozsah na pozorovanie. Pri inštalácii opakovača sa zameriavajte na frekvenciu „downlink“.

Nie je potrebné zameriavať sa na „uplink“, pretože softvér opakovačov automaticky spracuje frekvenciu uplinku.

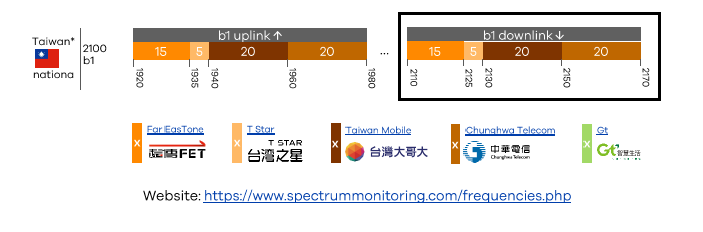

V nasledujúcom príklade je znázornená frekvencia B1 2100 MHz.

Signál FarEasTone sa nachádza na ľavej strane frekvenčného rozsahu a na spektrálnom grafe je vidieť, že signál FarEasTone je v tejto polohe slabší.

* Prejdite sa okolo budovy a

* Rozdiel signálu medzi nosnými frekvenciami
nájsť najlepší signál darcu, ktorý je menší ako 20 aB, aby sa zabezpečila
miesto s vyváženým výstupným výkonom spektra.
Analyzátor.

Určite umiestnenie servisnej antény.

Praktickým pravidlom pre inštaláciu servisnej antény je identifikovať miesto, kde je potrebné zlepšiť pokrytie mobilným signálom, snažiť sa čo najviac zväčšiť vzdialenosť medzi donorovou a servisnou anténou alebo vytvoriť väčšiu izoláciu medzi donorovou a servisnou anténou, napr. využitím vhodného materiálu medzi anténami alebo nasmerovaním anténneho diagramu do opačného smeru.

MagicOffice môže maximalizovať svoj systémový zisk a mobilní používatelia môžu ťažiť z väčšej vnútornej pokrytia servisnej antény.

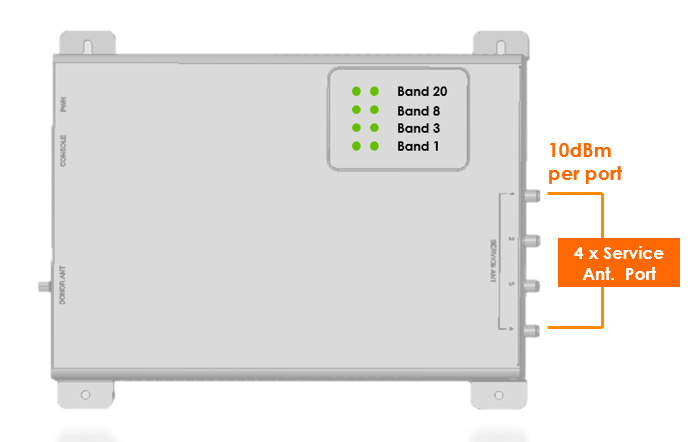

Inštalácia zosilňovača MagicOffice

Určite vyvážené dĺžky káblov servisných antén a nainštalujte opakovač v blízkosti elektrickej zásuvky.

V tejto fáze zosilňovač ešte nezapínajte.

Zapojenie donorovej antény

Pri inštalácii darcovskej antény je vhodná výška umiestnenia darcovskej antény na úrovni 5. poschodia alebo nižšie a miesto by malo byť podľa možnosti bez prekážok.

Antény BTS majú uhol sklonu smerom nadol približne 6 až 8 stupňov a keď sa signál šíri a odráža od budov, signál by sa mal nachádzať približne na úrovni 4. poschodia.

Preto by výška darcovskej antény pre dobrý príjem signálu nemala byť vyššia ako 5. poschodie.

Inštalácia servisných antén
Použite koaxiálne káble s impedanciou 50 Ohm, aby ste minimalizovali straty v kábli.

Skontrolujte stav LED indikátora MagicOffice a optimalizujte anténu

Zapnite opakovač; opakovač bude automaticky prenášať a zosilňovať mobilný signál.

Systém MagicOffice pracuje automaticky a detekuje signál BTS a izoláciu systému.

Po tom, čo LED svieti trvalo zelenou farbou, systém automaticky prenáša a zosilňuje mobilný signál.

Bežné problémy

Stav LED diódy ukazuje, že signál BTS je príliš slabý alebo príliš silný; prosím, jemne nastavte alebo upravte smerovanie donorovej antény, kým LED1 príslušného pásma nezačne svietiť trvalo zelenou farbou.

Signál BTS je príliš slabý; ak sa používa smerová anténa Yagi, skontrolujte, či je možné smerovú anténu namontovať vyššie, a skúste otočiť smerovanie antény horizontálnym otáčaním donorovej antény, potom skontrolujte, či LED svieti trvalo zelenou farbou.

Ak je signál BTS príliš silný, nastavte smer antény do opačného smeru, aby ste znížili silu signálu, alebo prejdite na použitie všesmerovej antény s nižším ziskom ako darcovskej antény.
Stav LED diódy ukazuje ochranu proti oscilácii. Znamená to, že darcovská anténa a servisná anténa nie sú dostatočne vzdialené; pre systém MagicOffice nie je dostatočná izolácia.

Možnou voľbou je presunúť servisnú anténu na miesto, kde sa nachádzajú pevné materiály, napr. betónová stena medzi servisnou a darcovskou anténou, alebo použiť vnútornú panelovú anténu smerujúcu opačným smerom ako darcovská anténa.
