Nebula [VPN] - Konfigurera L2TP-VPN med en RADIUS/AD-server med hjälp av Nebula

Nebula Cloud-plattformen erbjuder möjligheten att låta L2TP VPN-användare autentisera trådbundna/trådlösa nätverk via RADIUS 802.1x och (eller) AD-servrar, och ansluta till lokala domänkontrollanter i nätverket.

Innehållsförteckning:

1. Scenario
2. Konfigurera autentisering i Nebula Control Center
3. Ställa in RADIUS / AD-servern
4. Ställa in L2TP i Nebula Control Center
5. Klientkonfiguration och verifiering

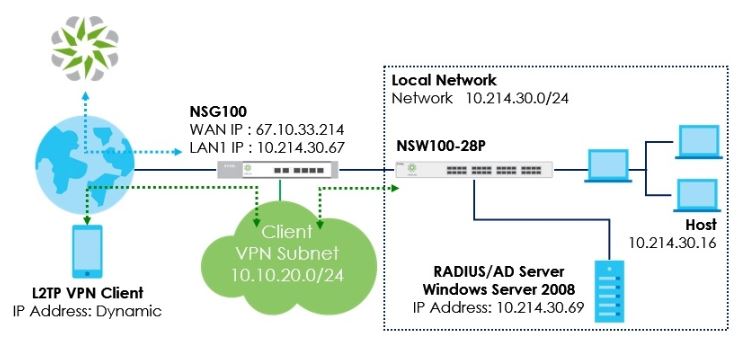

1. Scenario

Förutsättning: VPN-klientens IP-adresser får inte överlappa LAN-subnätet
Scenario: Konfigurera L2TP VPN-anslutning med Radius/AD-servrar i Windows server 2008
Förberedelser: NSG100 *1, NSW100 *1, RADIUS-server *1 och AD-server *1 i Windows server 2008, iPhone 6S+ *1 och bärbar dator x1

2. Konfigurera autentisering i Nebula Control Center

1. Navigera till

Site-wide > Configure > Firewall > Firewall settings

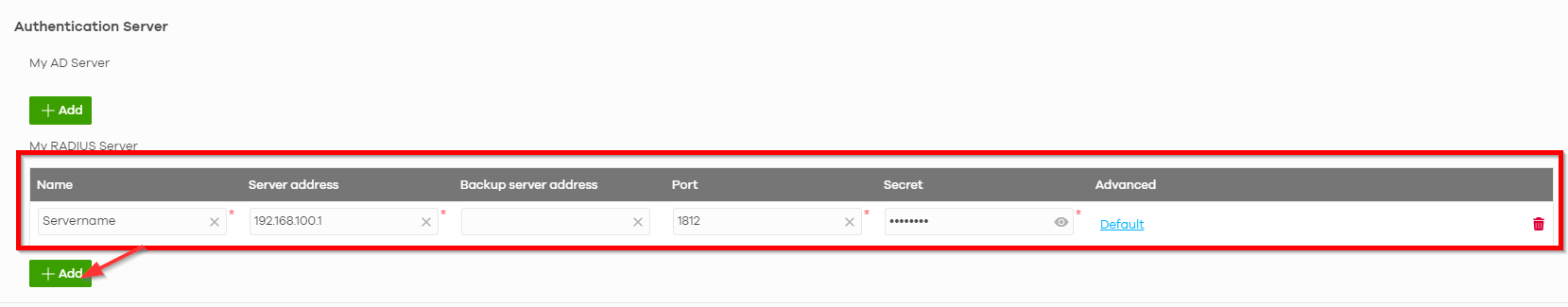

2. Ange information under min RADIUS-server

För att kunna använda alternativet Min RADIUS-server måste användaren konfigurera Radius-servern och Active Directory-rollerna i domänkontrollanten.

Konfigurera RADIUS-/AD-servern

RADIUS:

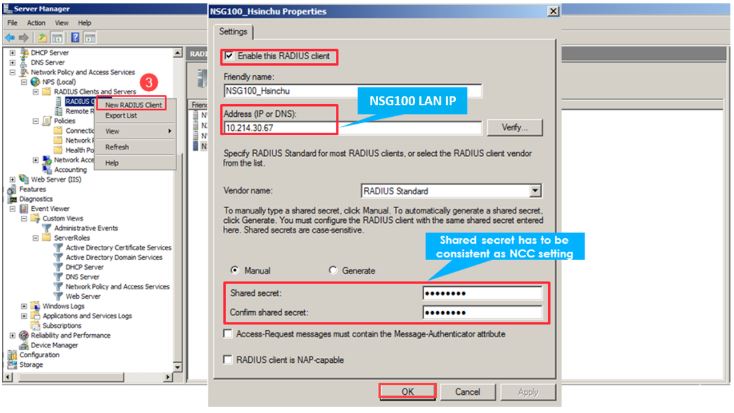

1. Lägg till ny RADIUS-klient
Serverhanteraren > Roll > Nätverkspolicy och åtkomsttjänster > NPS(lokal) > RADIUS-klienter och -servrar > RADIUS-klient > Ny RADIUS-klient > Ange information i rött > OK

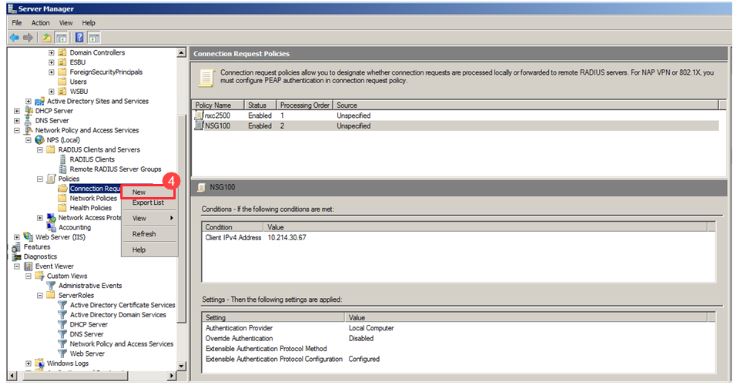

2. Lägg till ny RADIUS-klient

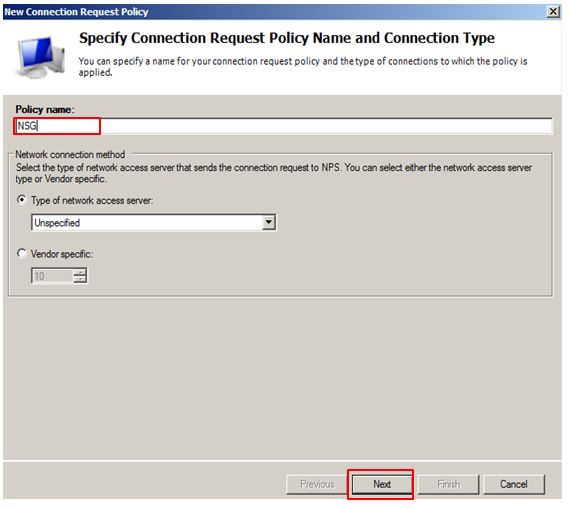

3. Ange policynamn (t.ex.: USG) > Nästa

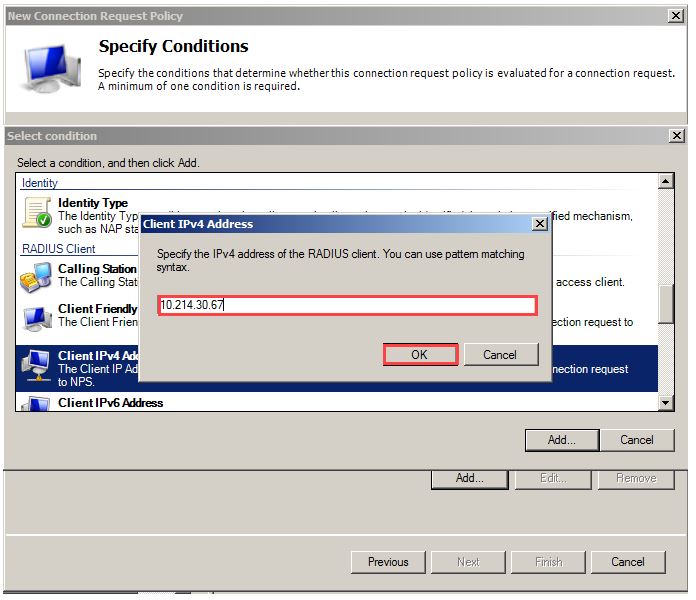

4. Välj Klient IPv4-adress > Lägg till > Ange WAN NSG100 IP (t.ex.: 10.214.30.67) > OK

AD

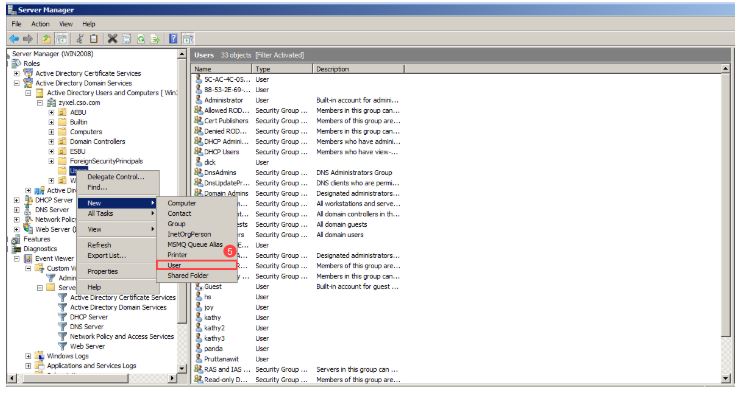

1. Lägg till ny AD-användare
Serverhanteraren >Roll > Active Directory Domain Services > Active Directory - användare och datorer > zyxel.cso.com > Användare > Ny > Användare

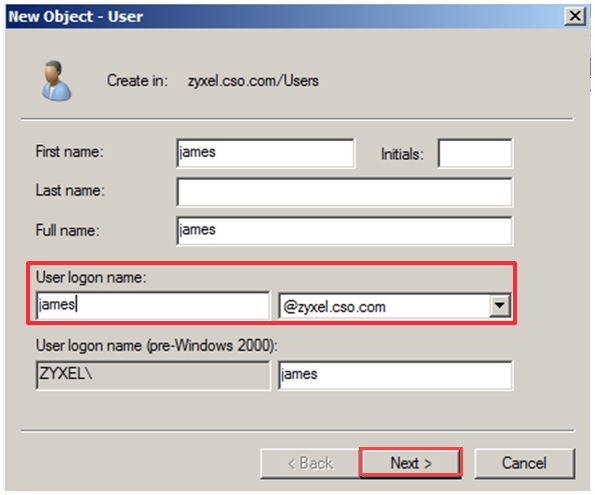

2. Ange användarens inloggningsnamn (t.ex.: james@zyxel.cso.com) > Nästa

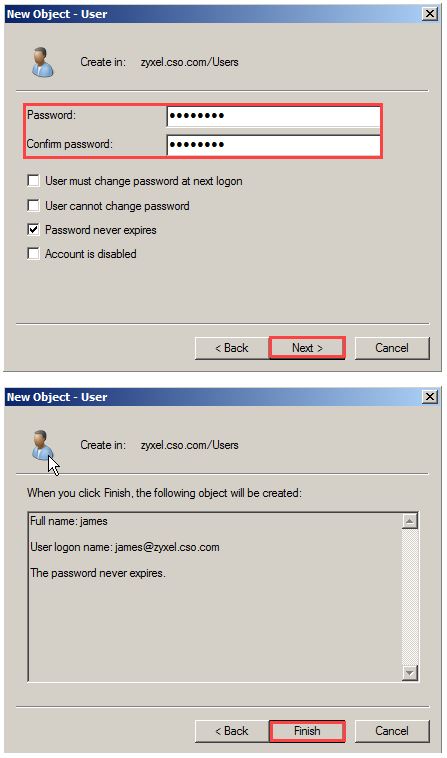

3. Ange lösenord > Nästa > Slutför

4. Ställa in L2TP i Nebula Control Center

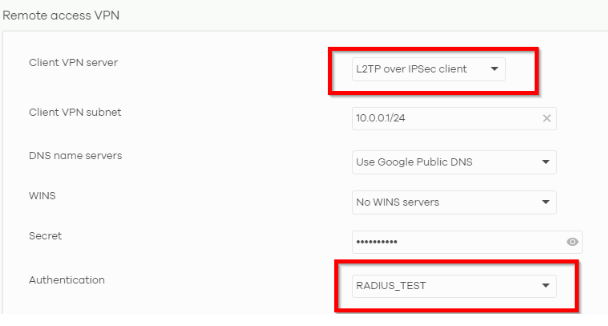

1. Navigera till

Site-wide > Configure > Firewall > Remote Access VPN

och ställ in klientkonfigurationen efter dina behov. Glöm inte att välja RADIUS-servern i fältet "Autentisering".

5. Klientkonfiguration och verifiering

I det här exemplet tittar vi på generiska iPhone-inställningar för klientkonfigurationen:

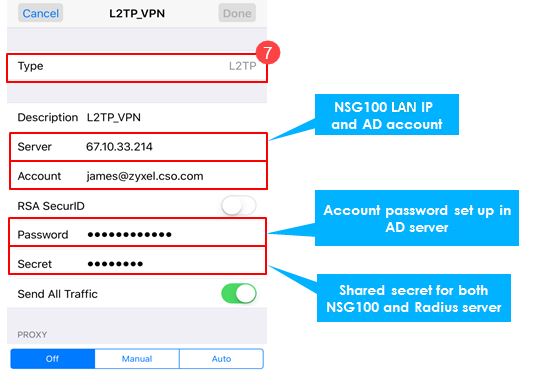

1. iPhone > Inställning > Allmänt > VPN > Lägg till VPN-konfiguration > Typ > L2TP

2. iPhone > Inställning > Slå på VPN

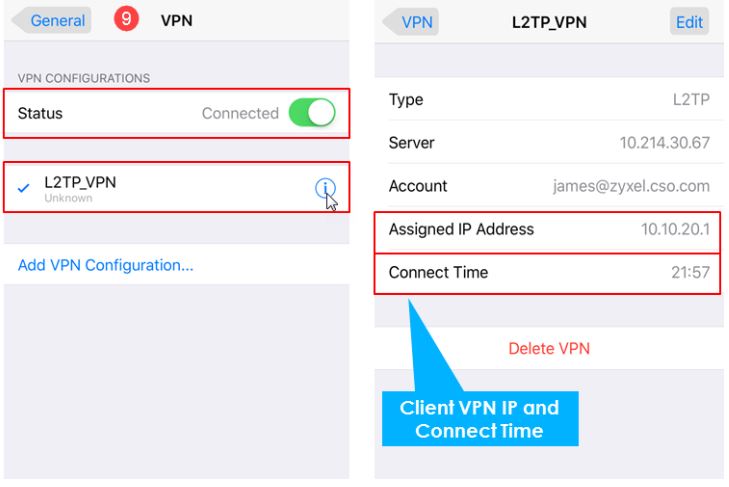

3. iPhone > Inställning > Allmänt > VPN

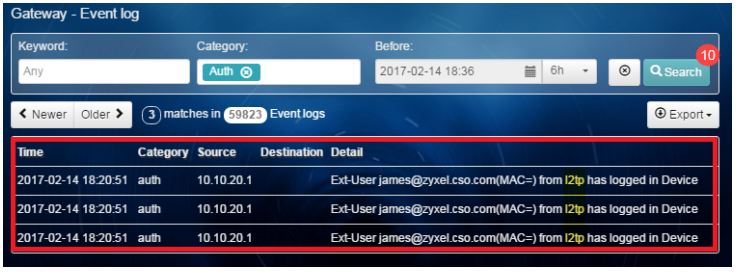

4. L2TP-anslutning Resultat på NCC via

GATEWAY > Monitor > Event log > Category > Enter Auth > Search

Händelseloggen visar L2TP-klientens inloggningsinformation

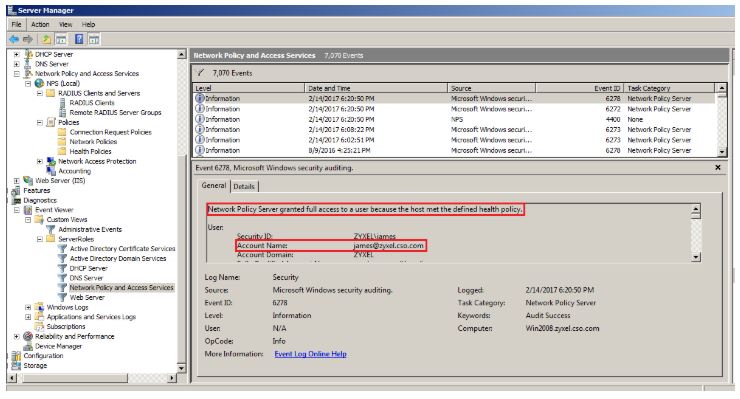

5. L2TP-anslutningsresultat i händelsevisaren i Windows Server 2008
Serverhanteraren > Diagnostik > Anpassade vyer >Händelsevisare> Serverroller > Nätverkspolicy och åtkomsttjänster

6. Scenario Resultat för auktorisering av L2TP-klient över autentiseringsserver - L2TP-klient IP 10.20.20.1 kan komma åt LAN-värd 10.214.30.16
