Důležité upozornění: |

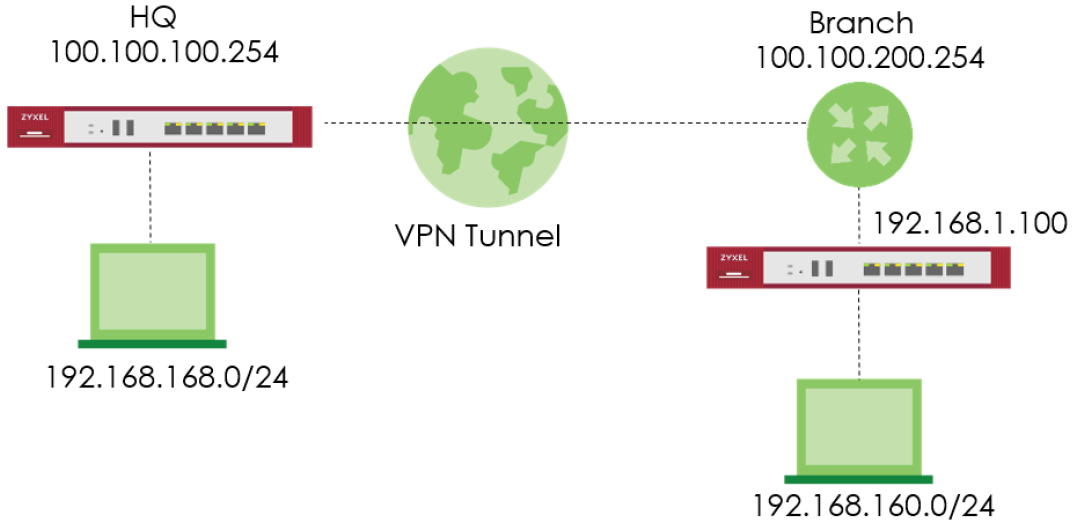

Tento příklad ukazuje, jak pomocí Průvodce nastavením VPN vytvořit tunel IPSec Site-to-Site VPN mezi zařízeními USG FLEX H. Obsahuje pokyny pro konfiguraci tunelu VPN pro každou lokalitu, i když je jedna lokalita za směrovačem NAT.Jakmile je tunel IPSec Site-to-Site VPN nastaven, lze k oběma lokalitám přistupovat bezpečně.
Prohlášení o vyloučení odpovědnosti!
Tento článek nabízí obecný přehled řady a nemusí platit jednotně pro každý model.Před zakoupením nebo používáním zařízení si prostudujte dokumentaci ke konkrétnímu modelu nebo se obraťte na technickou podporu, kde získáte přesné informace.
Poznámka: Ujistěte se, že máte pro zařízení USG FLEX H mapování NAT portu UDP 4500.
Nastavení tunelu IPSec VPN pro HQ Office

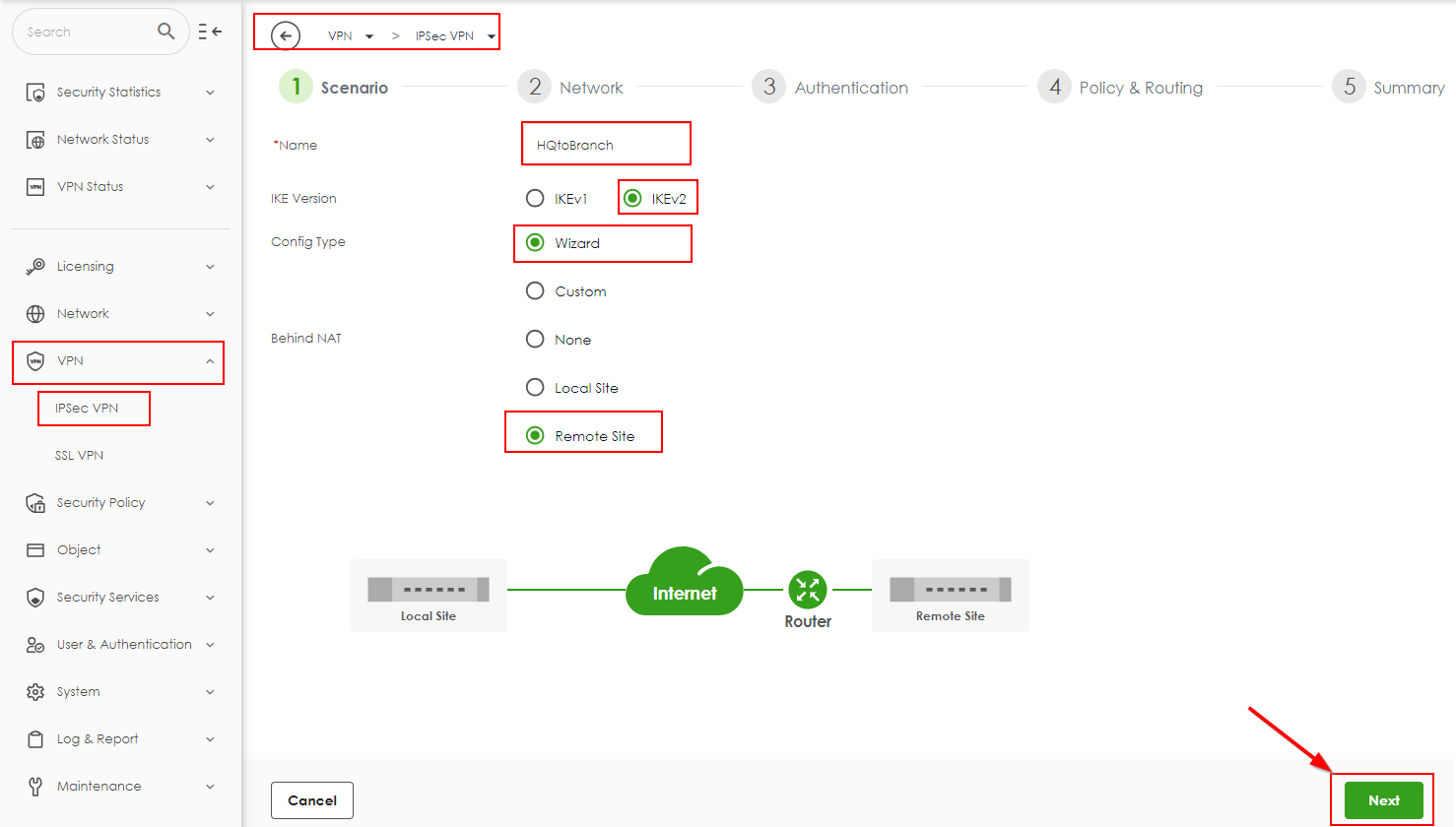

dyn_repppp_0- Zadejte VPN "Name",kterýse používá k identifikaci tohoto VPN připojení.
- Vyberte možnost "Behind NAT" (Za NAT) na "Remote Site" (Vzdálená lokalita).
- Klikněte na tlačítko "Next"

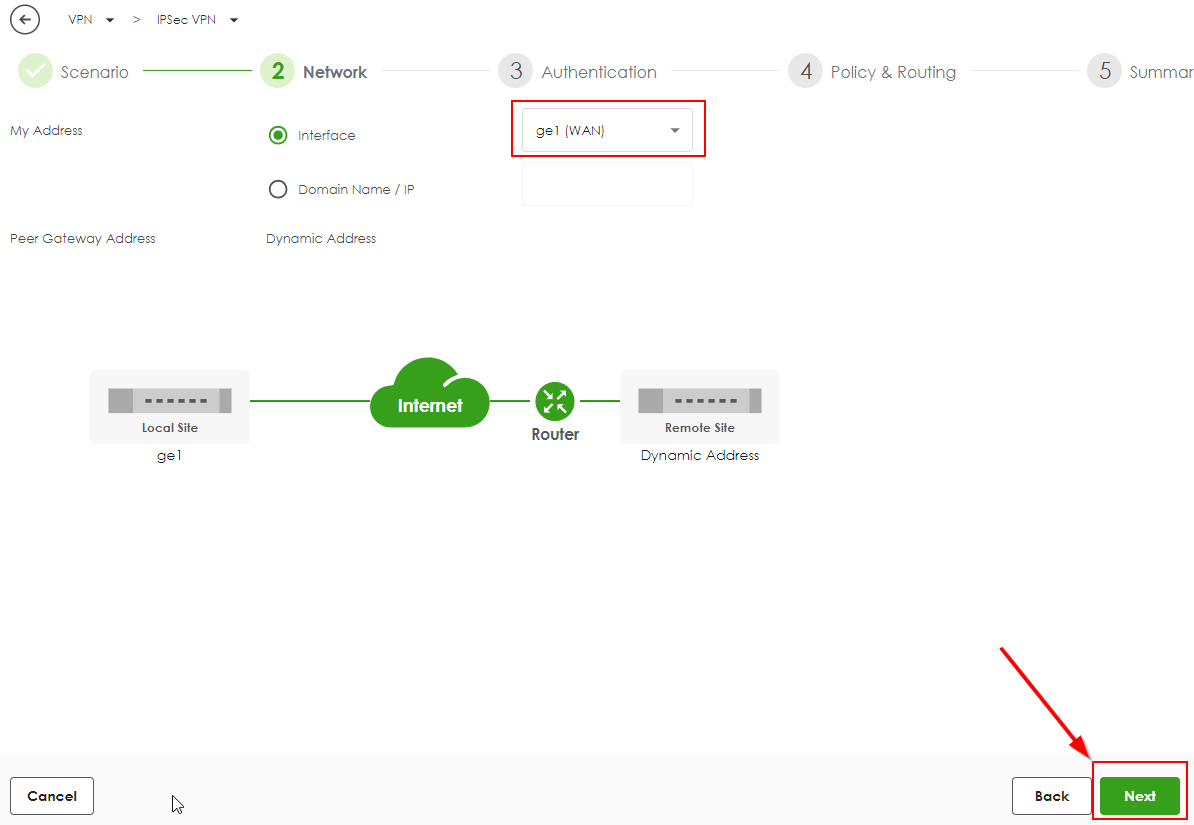

- Konfigurace "My Address" - zde je možné vybrat rozhraní nebo ručně zadat IP adresu
- Klikněte na "Další"

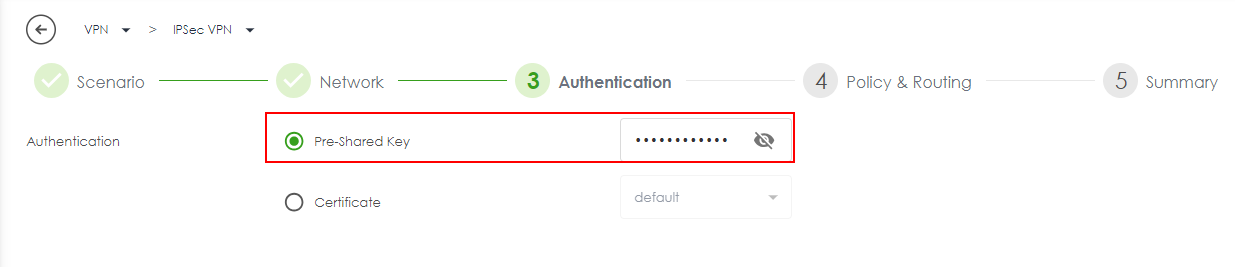

- Zadejte zabezpečený "Pre-Shared Key" (Předem sdílený klíč)
- Klikněte na tlačítko "Další"

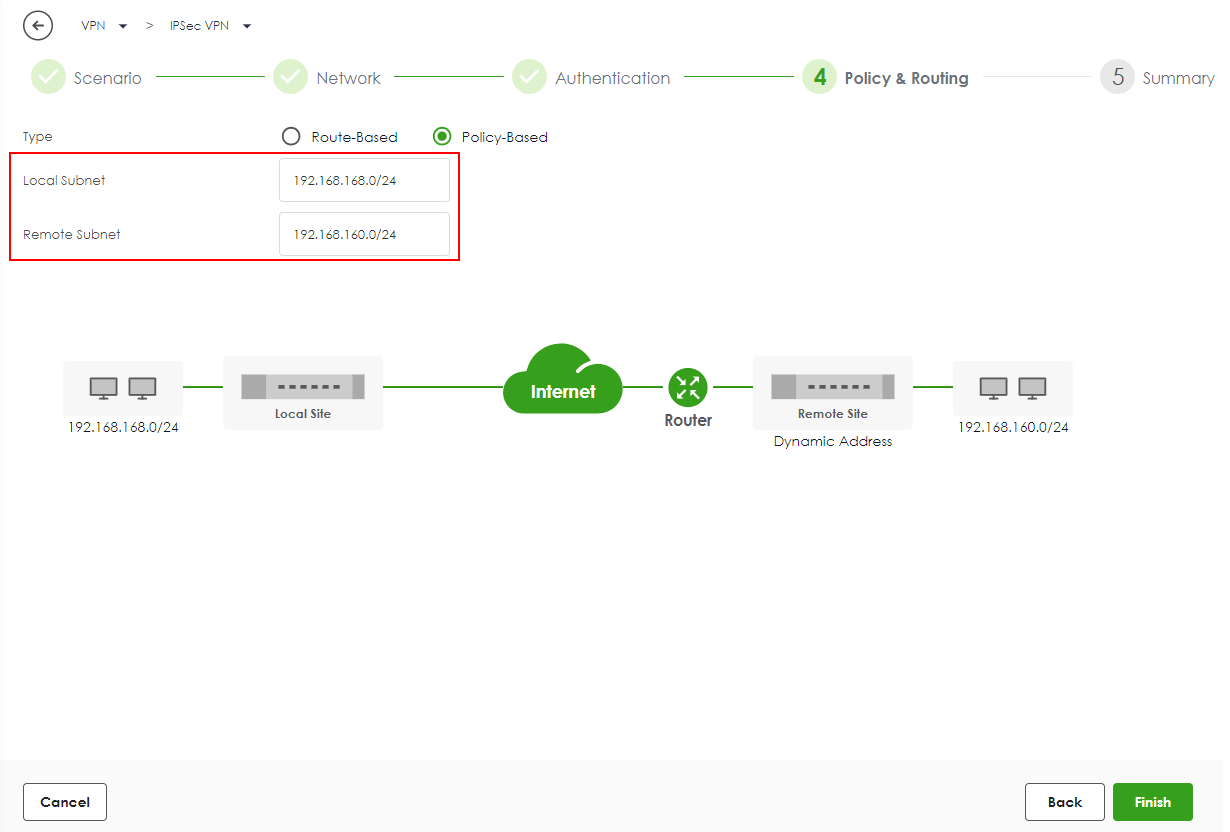

Nakonfigurujte místní podsíť jako IP adresu sítě připojené k bráně. Nastavte vzdálenou podsíť jako IP adresu sítě připojené k partnerské bráně. Ujistěte se, že Místní brána firewall a Vzdálená brána firewall mají různé podsítě, aby nedocházelo ke konfliktům mezi místní a vzdálenou lokalitou.

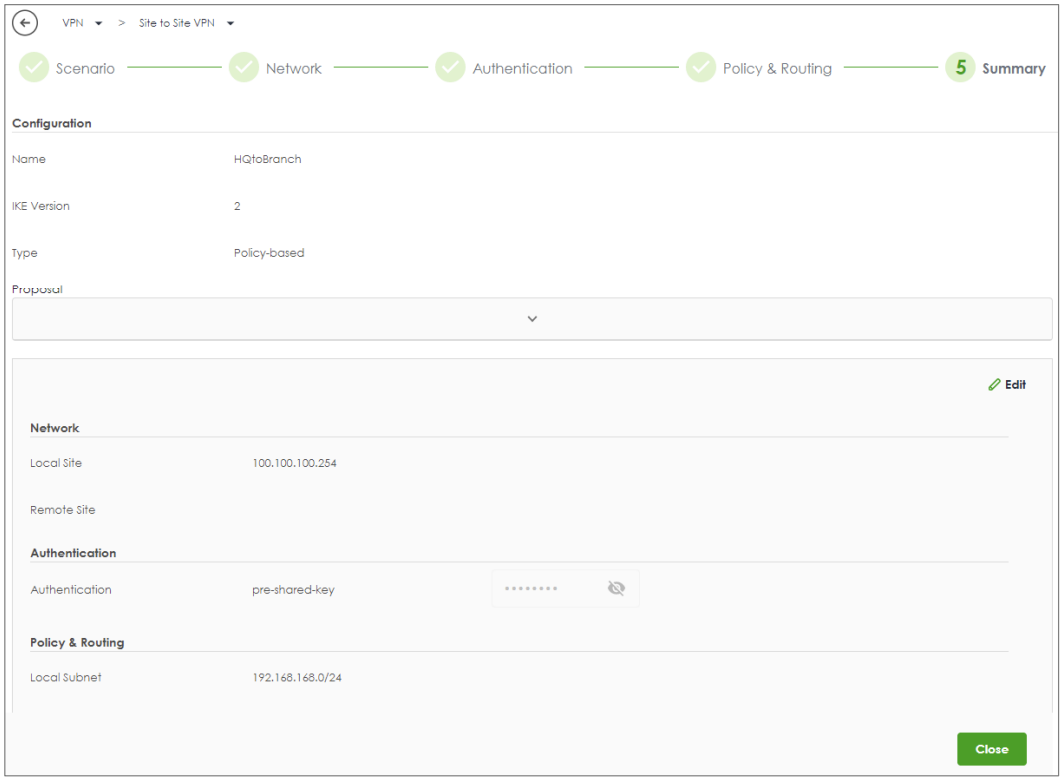

Shrnutí
Tato obrazovka poskytuje shrnutí tunelu VPN. Pokud jej chcete upravit, můžete jej upravit.
Nastavení tunelu IPSec VPN pro pobočku

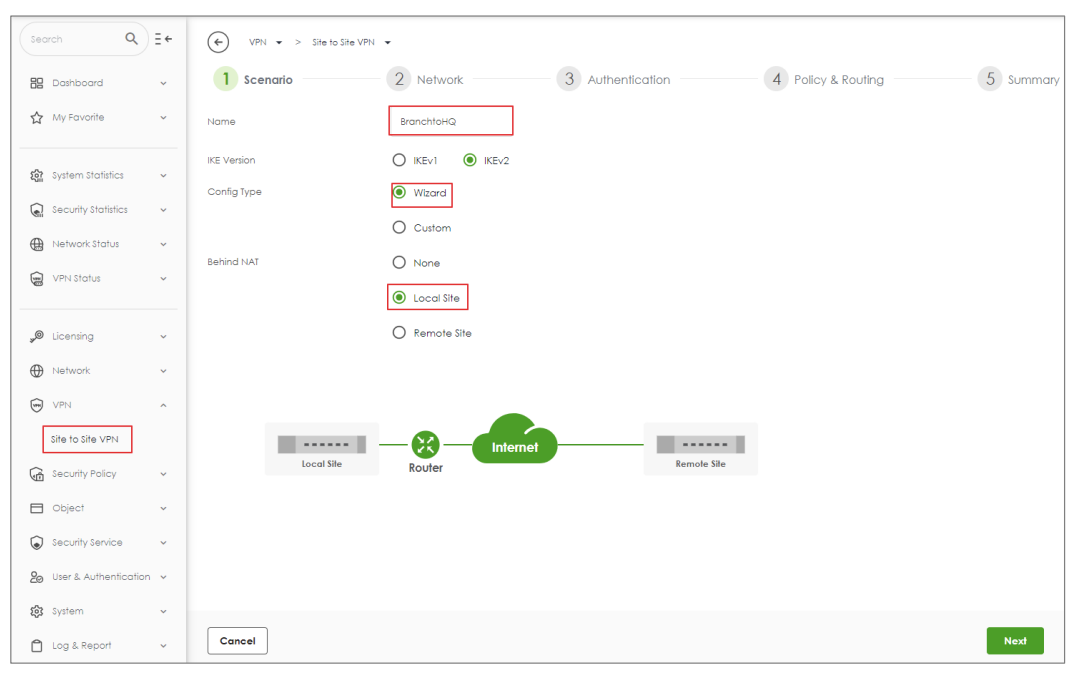

dyn_repppp_1- Zadejte název VPN, který se používá k identifikaci tohoto připojení VPN.
- Přepněte položku "Behind NAT" na položku "Local Site".
- Klikněte na tlačítko "Next"

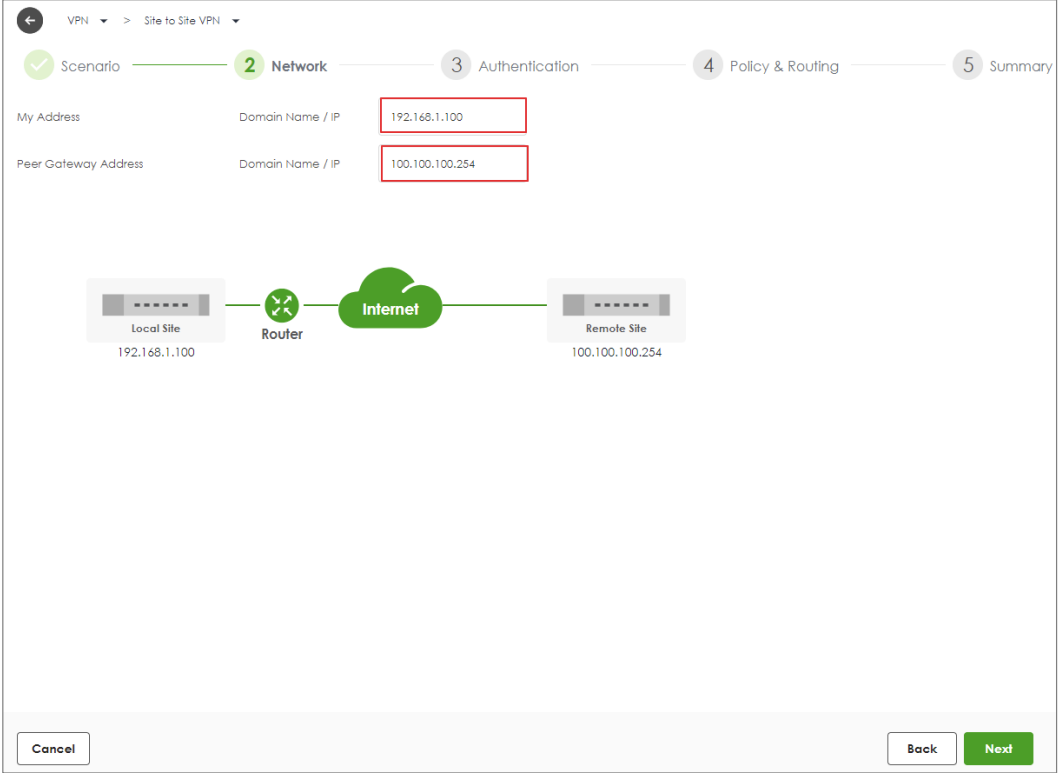

- Nakonfigurujte "My Address"
- Nakonfigurujte "Peer Gateway Address" (Adresa partnerské brány)
- Klikněte na "Next".

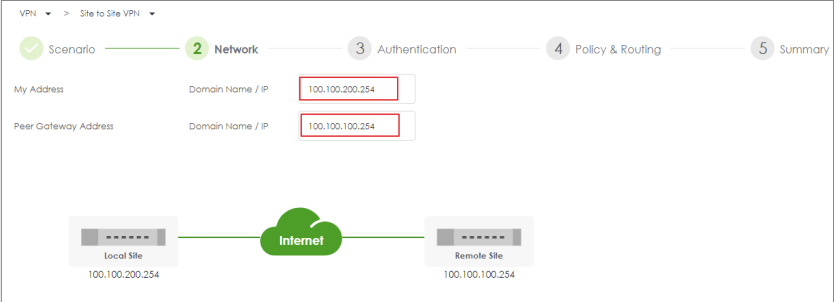

- Konfigurace "My Address"
- Konfigurace "Peer Gateway Address" (Adresapartnerské brány)
- Klikněte na "Next".

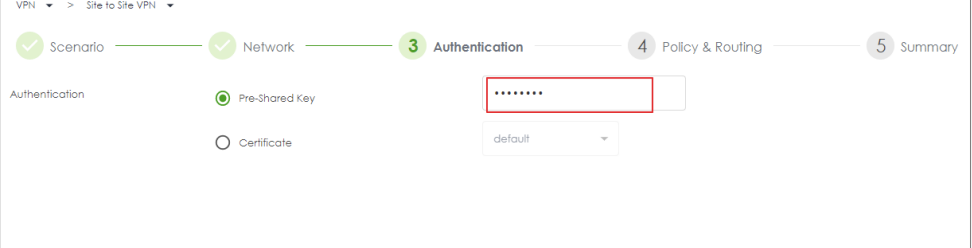

- Zadejte bezpečný "Pre-Shared Key".
- Klikněte na tlačítko "Next".
-

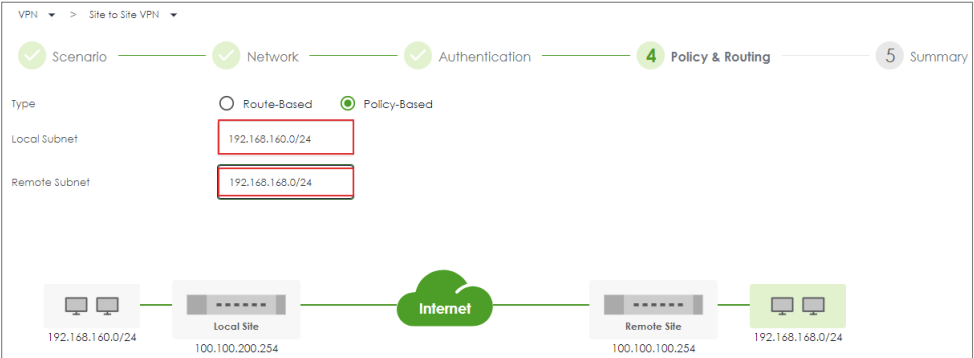

Nastavte místní podsíť jako IP adresu sítě připojené k bráně a
Remote Subnet jako IP adresu sítě připojené k partnerské bráně. - Klikněte na tlačítko "Finish"(Dokončit)

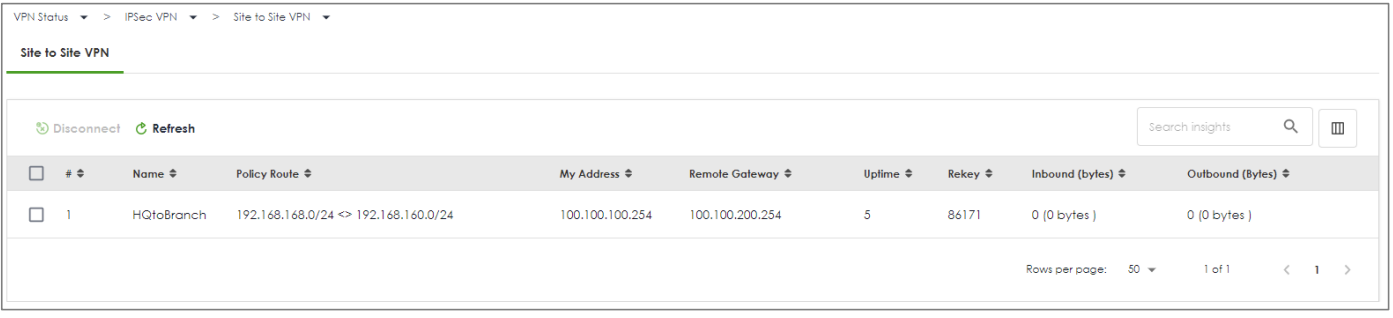

Testování tunelu IPSec VPN

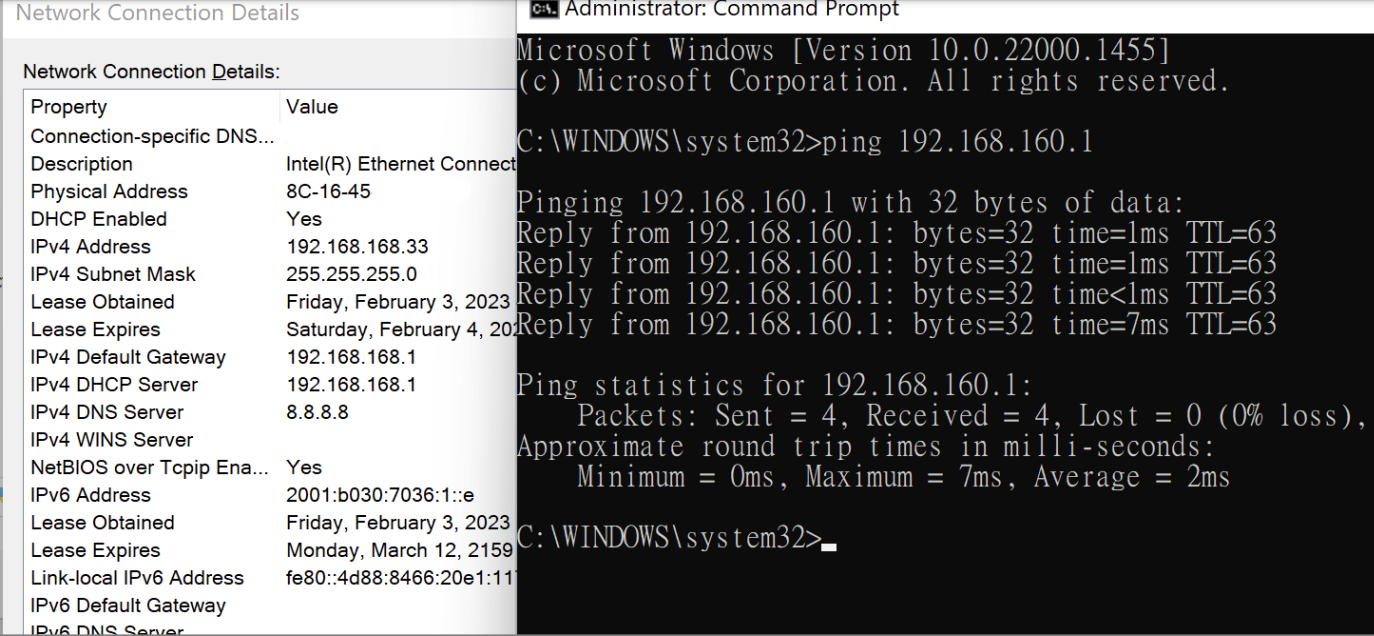

dyn_repppp_2Ping počítače v pobočce
Win 11 > cmd > ping 192.168.160.1
