Sådan konfigureres 3G/LTE-interface på ZyWALL/USG som en WAN-backup?

Dette er et eksempel på brug af ZyWALL/USG til at konfigurere 3G/LTE-interfacet som en WAN-backup, der sikrer, at ZyWALL/USG leverer internetforbindelser kontinuerligt, når det primære WAN-interface er nede. Efter konfiguration kan det tilbyde ekstra mobil bredbånd WAN-forbindelse eller et redundant link for maksimal pålidelighed.

Opsæt 3G/LTE-interfacet på ZyWALL/USG
1. Tilslut en kompatibel mobil bredbånds-USB-enhed for at bruge en mobilforbindelse.

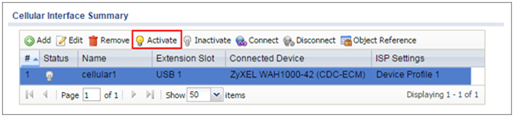

2. På ZyWALL/USG vises den tilsluttede enhed automatisk i Cellular Interface Summary. Klik på "Activate" og derefter på knappen "Apply" nederst på siden.

Configuration > Network > Interface > Cellular > Activate

3. Standardforbindelsesmetoden er Nailed-Up. Forbindelsen bør altid være aktiv, efter du har aktiveret det mobile interface. Du kan klikke på "Edit" og gå til sektionen Connectivity for at fjerne markeringen i Nailed-Up for at få ZyWALL/USG til kun at etablere forbindelsen, når der er trafik.

Configuration > Network > Interface > Cellular > Connect

Configuration > Network > Interface > Cellular > Edit

Opsæt Trunk på ZyWALL/USG

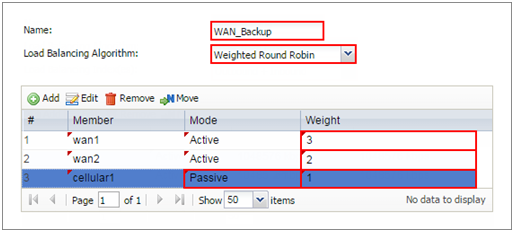

1. På ZyWALL/USG konfigurer et navn, så du kan identificere Trunk-profilen, og sæt Load Balancing Algorithm-feltet til Weighted Round Robin.
Tilføj wan1 og indtast 3 i Weight-kolonnen. Tilføj wan2 og indtast 2 i Weight-kolonnen. Tilføj cellular1, ændr Mode til Passive mode, indtast 1 i Weight-kolonnen. Klik på OK for at vende tilbage til konfigurationsskærmen.

Configuration > Network > Interface > Trunk > User Configuration > Add Trunk

2. I konfigurationsskærmen, gå til standard WAN Trunk-sektionen, vælg User Configured Trunk og vælg den nyligt oprettede Trunk fra listen. Klik på Apply.

Configuration > Network > Interface > Trunk > Default WAN Trunk > User Configured Trunk

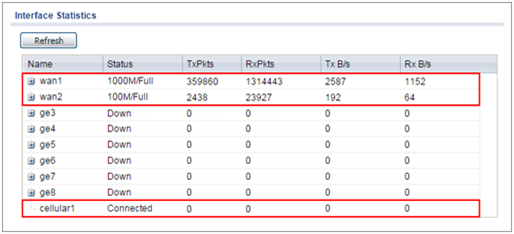

1. Tjek Interface Statistics, når wan1 og wan2 forbindelser er aktive. Du kan se, at både wan1 og wan2 Status er oppe, Tx B/s viser transmissionshastigheden, og Rx B/s viser modtagelseshastigheden; cellular1 Status er tilsluttet, men der går ingen trafik gennem dette interface.

Monitor > Interface Status > Interface Statistics

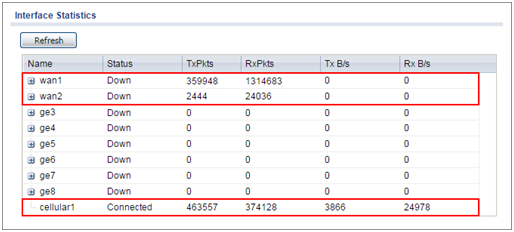

2. Efter at have afbrudt både wan1 og wan2, kan du se, at både wan1 og wan2 Status er nede, og der går ingen trafik gennem disse to interfaces. Backup cellular1 Status er tilsluttet, og al trafik går gennem dette interface.

Monitor > Interface Status > Interface Statistics

Hvad kan gå galt?
Hvis der ikke går trafik gennem det mobile interface, når andre interfaces er nede, skal du sikre dig, at du har installeret eller tilsluttet en kompatibel mobil bredbåndsenhed. Sørg også for, at det mobile interface er aktiveret, og at det mobile interface har det korrekte brugernavn, adgangskode og PIN-kode konfigureret med korrekt brug af store og små bogstaver.
