Zyxel Network-Attached Storage [NAS] - Konfiguration af Link Aggregation / Port Trunking på Zyxel NAS

Zyxel NAS Link Aggregation (LAG), også kendt som port trunking eller bonding, er en netværksfunktion, der kombinerer flere netværksgrænseflader til et enkelt logisk link. Denne opsætning forbedrer netværkets ydeevne ved at give større båndbredde, redundans og forbedret belastningsbalancering.

End-of-Life Product Notice: Vi beklager at måtte informere dig om, at produktet "Zyxel NAS Devices" har nået slutningen af sin brugbare levetid. Som følge heraf kan den tekniske support til denne enhed være begrænset. Vær opmærksom på, at enhver manipulation eller brug af en enhed, der allerede er udtjent, er på egen risiko. Du kan finde en liste over forældede enheder, herunder deres pensionerings- og slutdatoer for support, på nedenstående link. Denne side indeholder også den seneste opdaterede version til din enhed: Slut på livet

Sådan fungerer LAG på Zyxel NAS

LAG kombinerer grænseflader som LAN1 og LAN2 til et enkelt logisk link, hvilket resulterer i højere båndbredde og fejltolerance. Begge grænseflader bruger den samme IP- og MAC-adresse. Denne konfiguration kræver, at den tilsluttede Ethernet-switch også understøtter og er korrekt konfigureret til linkaggregering.

Konfiguration af LAG på Zyxel NAS

Adgang til NAS-konfigurationen:

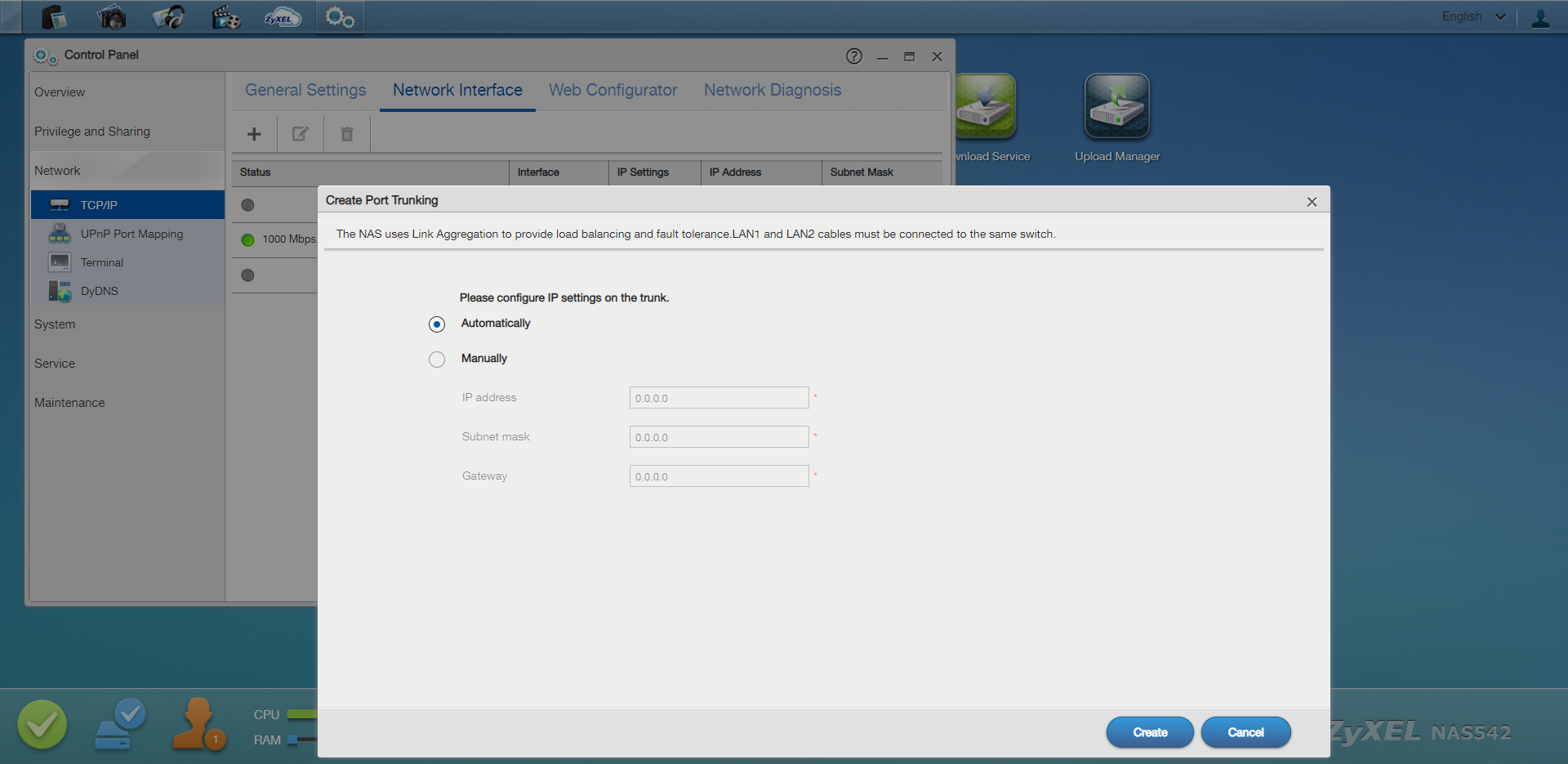

1. • Naviger til Kontrolpanel > Netværk > TCP/IP > Netværksgrænseflade > Opret.
   • Vælg indstillingen for belastningsbalancering eller porttrunking.

Indstillinger for porttrunking:

1. • Sørg for, at LAN1 og LAN2 er forbundet til den samme Ethernet-switch.
   • Konfigurer switchen til LAG med de rette indstillinger, så de matcher indstillingerne på NAS'en.

Indstillinger for belastningsbalancering:

Der kan vælges forskellige belastningsbalanceringsalgoritmer, f.eks:

• Round-Robin: Distribuerer pakker sekventielt på tværs af alle links.
• Aktiv backup: Den ene grænseflade er aktiv, mens den anden er backup.
• XOR (eksklusivt ELLER): Afbalancerer trafik baseret på kilde- og destinations-MAC- eller IP-adresser.

Konfiguration af IP-adresser:

• LACP har begrænsninger i forhold til konsekvent IP-adressering via DHCP. Det anbefales at konfigurere en statisk IP til NAS'en for at sikre, at den altid modtager den samme IP-adresse.

Almindelige problemer og løsninger

• Begrænsning af hastigheden for etenkelt flow:
  • Hver enkelt trafikstrøm er begrænset til hastigheden på en enkelt fysisk port, typisk 1 Gbps. Den kombinerede båndbredde realiseres gennem flere samtidige flows.
• Switch-kompatibilitet:
  • Sørg for, at den tilsluttede switch understøtter og er korrekt konfigureret til LAG. Nogle Zyxel-modeller som XGS1210-12 understøtter ikke dynamisk LACP (IEEE 802.3ad) og kan kræve statiske LAG-indstillinger.
• Firmware- og modelovervejelser:
  • For avancerede funktioner som LACP bør du overveje at bruge avancerede modeller som XGS1930- eller GS1900-serien, som giver bedre understøttelse af dynamisk linkaggregering.

Eksempel på konfigurationsscenarie

Tilslutning af NAS'en:

1. • Forbind LAN1 og LAN2 fra NAS'en til to porte på en switch.

Konfiguration af switchen:

1. • Opsæt en statisk LAG-gruppe for de to porte på switchen.

NAS-netværksindstillinger:

• På NAS'en skal du gå til Kontrolpanel > Netværk > TCP/IP > Netværksgrænseflade > Opret.
• Vælg Port Trunking, og vælg den ønskede belastningsbalanceringsalgoritme.
• Tildel en statisk IP-adresse til NAS'en for at få konsekvent netværksadgang.

Bareen advarsel: Zyxel NAS-enheder har nået slutningen af deres supportperiode. Vi forstår, at det kan være ubelejligt, så for at hjælpe dig, kan du besøge vores forum eller udforske NAS-sektionen i vores vidensbase for at få alle detaljerne. Du kan også finde en liste over forældede enheder og deres support-tidslinjer på nedenstående link.

• Slut på livet (EOL/EoL) / Slut på support (EOS/EoS)
• Fællesskabsforum Personlig skylagring

Tusind tak for jeres forståelse og tålmodighed!
