I denne artikel skal vi se på, hvordan du konfigurerer en IPSec VPN-tunnel med xAuth på en Android-enhed.
Vi gennemgår følgende trin:
Konfiguration af Zyxel USG / ATP / VPN
Konfiguration på din Android
Konfiguration af Zyxel USG / ATP / VPN
Log ind på din enhed.
Standardindstillinger:
| IP | 192.168.1.1 |
| Bruger | admin |
| Adgangskode | 1234 |
Objektopsætning:
Brugeropsætning:

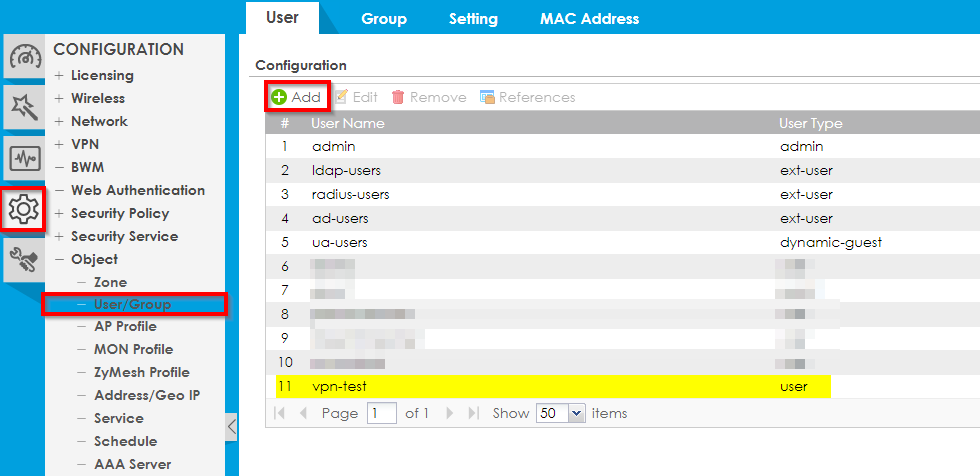

Configuration -> User/group -> User

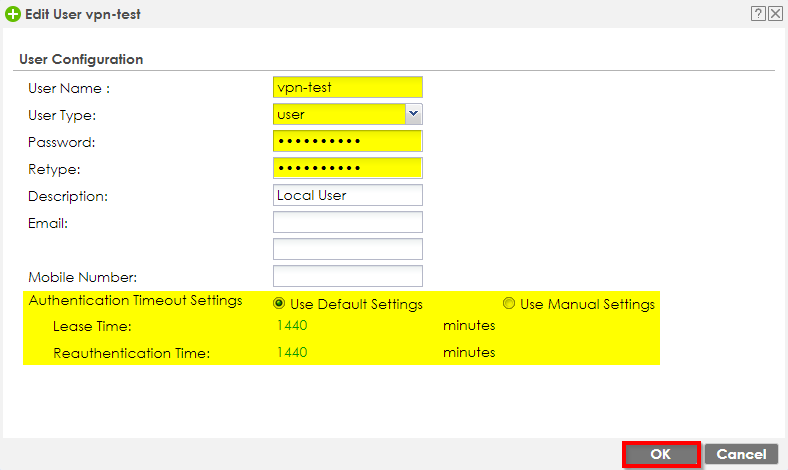

Klik på "Tilføj"
og udfyld de nødvendige oplysninger.
I dette eksempel bruger jeg:
| Brugernavn: | VPN-test |
| Brugertype: | bruger |
| Adgangskode: | Test1234 |
Derudover kan du ændre den tid, hvor brugeren kan forblive logget ind uden at gentegne.
Standardindstillingen her er 1440 minutter eller 24 timer.

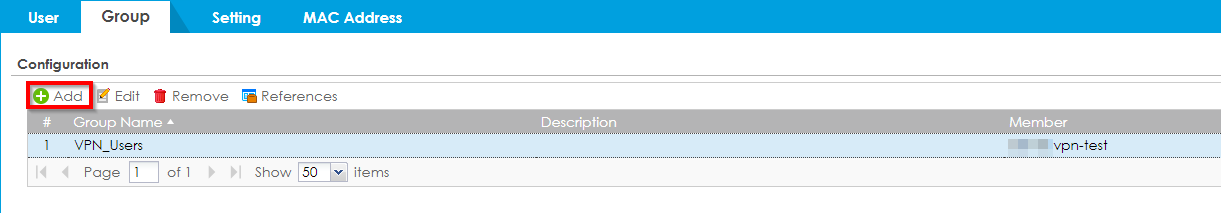

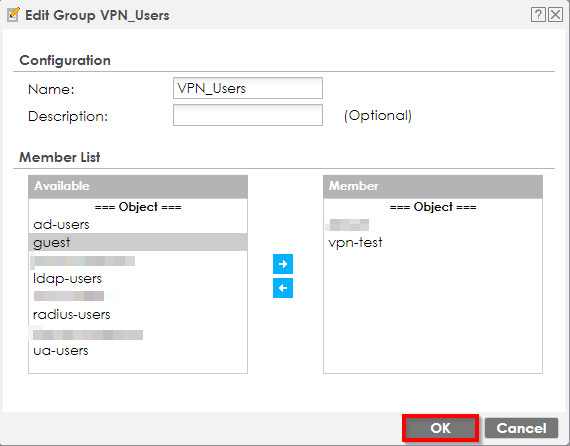

Hvis du vil bruge VPN med flere brugere, kan du også oprette en brugergruppe.
Opsætning af de nødvendige adresseobjekter:
Nu er vi nødt til at opsætte nogle adresseobjekter, som vi har brug for senere.

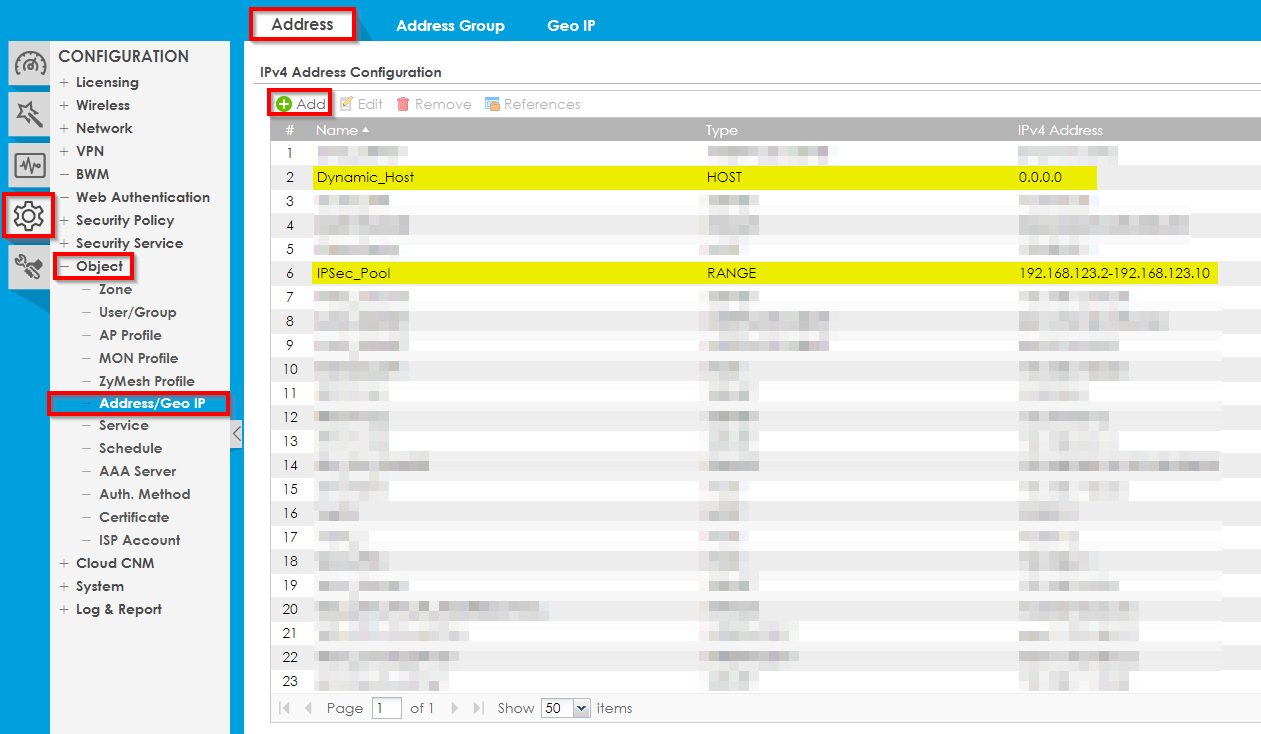

Configuration -> Object -> Address/Geo IP -> Address
Klik på "Tilføj"
og oprette de 2 nødvendige objekter:
IP-poolen, jeg bruger, kan variere i din brugervenlighed!
! (Det er imPortant, at området ikke bruges af nogen anden grænseflade / zone / site2Site-tunnel / ...)!
Bekræftelse af Firewall-reglerne:
Nu bekræfter vi, at vi har 2 meget vigtige Firewall regler:

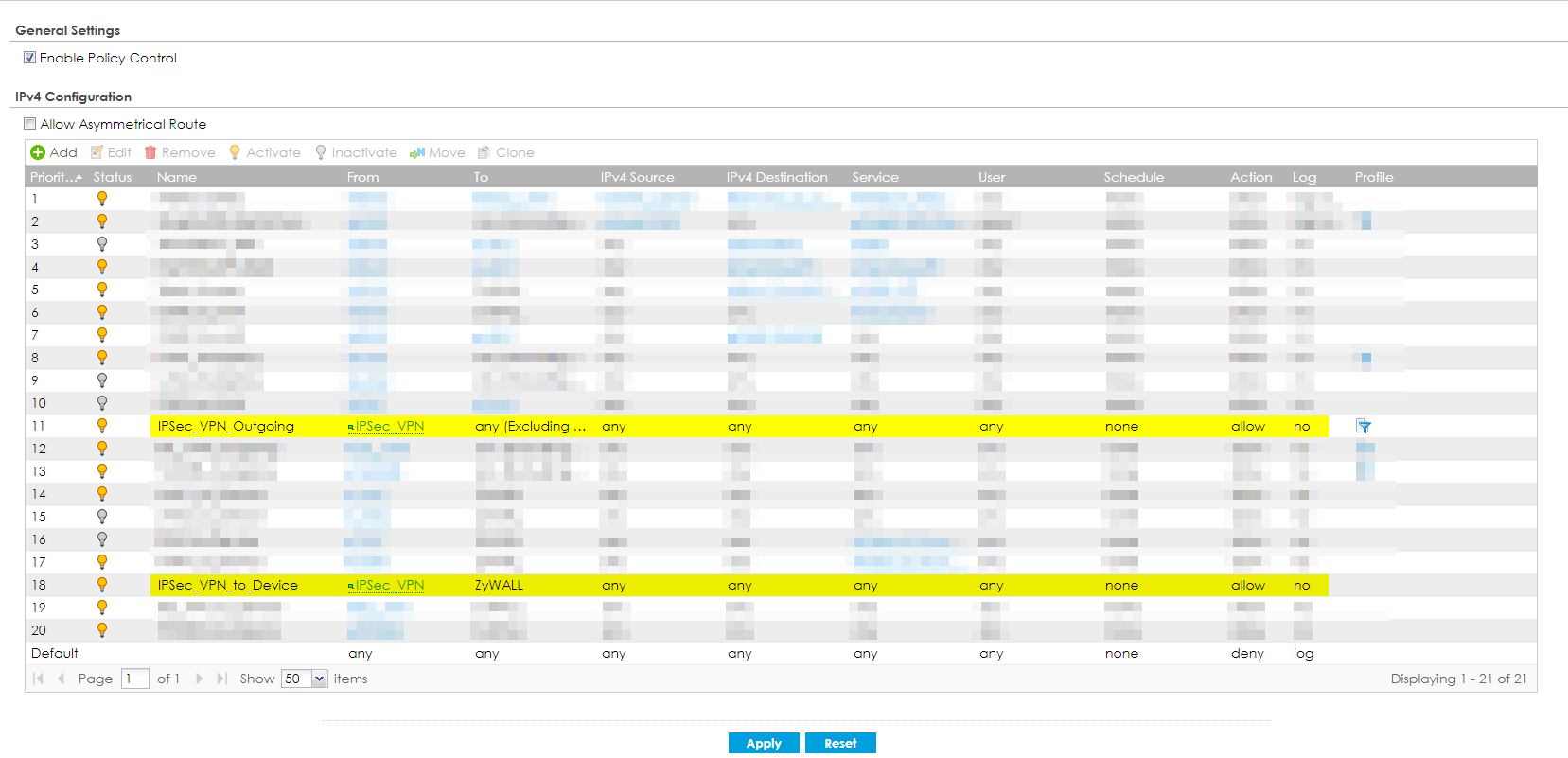

Configuration -> Security Policy -> Policy Control
De pågældende regler er følgende standardregler:
IPSec_VPN_Outgoing
IPSec_VPN_to_Device
Opsætning af VPN Gateway
Nu kan vi konfigurere VPN Gateway.

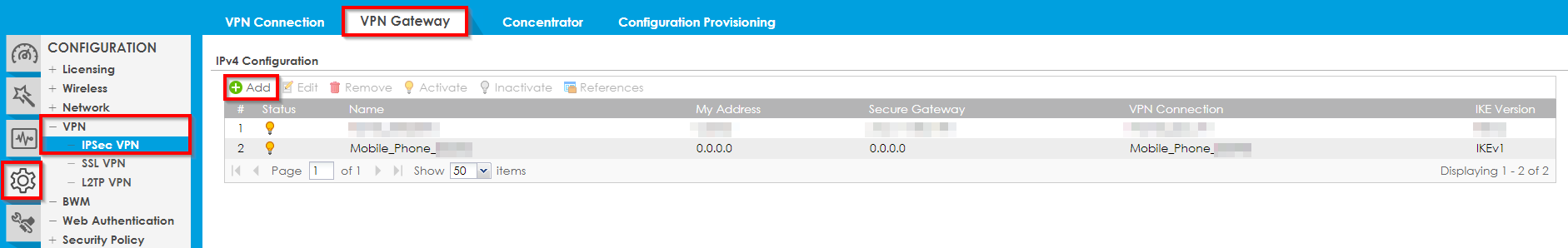

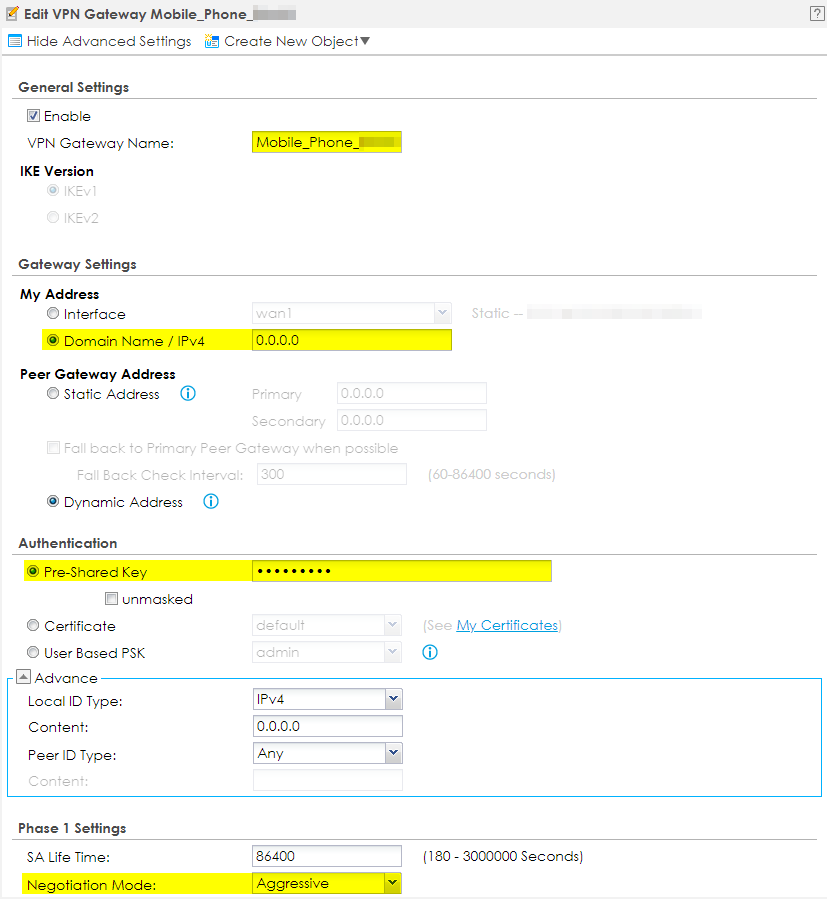

Configuration -> VPN -> IPSec VPN -> VPN Gateway
Klik på "Tilføj"
og udfyld følgende:
Som "Forhåndsnøgle" brugte jeg "123456789", men du kan naturligvis bruge hvad du vil.

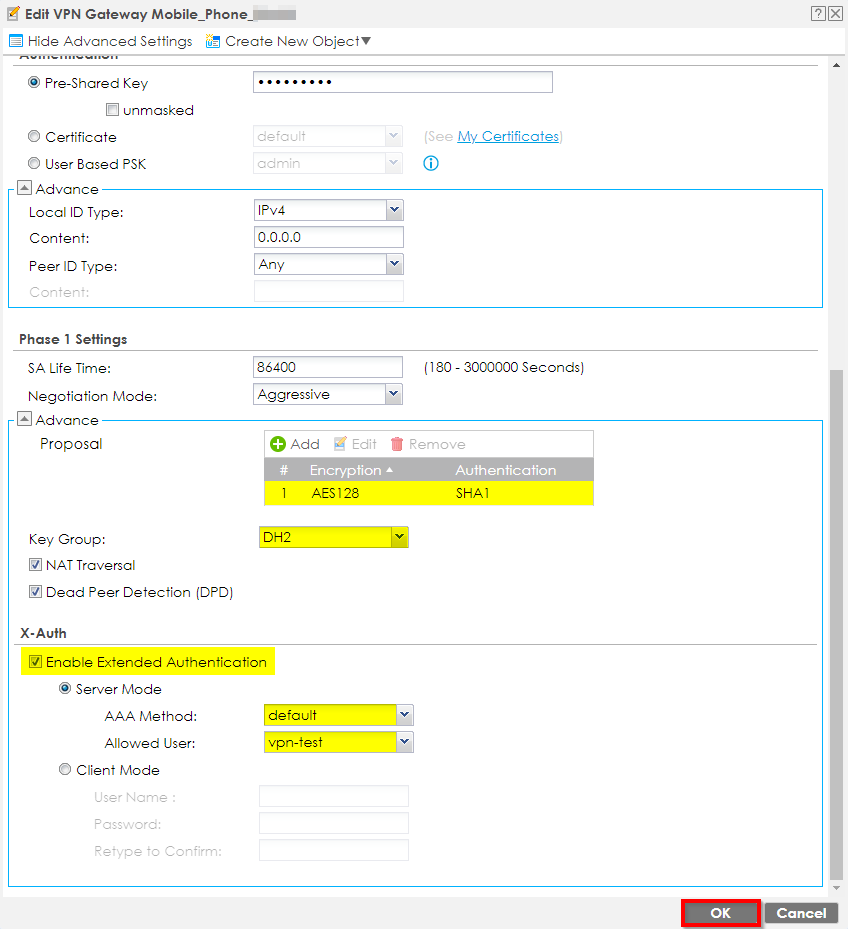

som "Tilladt bruger" Du kan vælge den bruger eller den gruppe, som vi oprettede i første trin
( Brugeropsætning )
Opsætning af VPN-forbindelsen
I dette trin konfigurerer vi VPN-forbindelsen til Gateway.

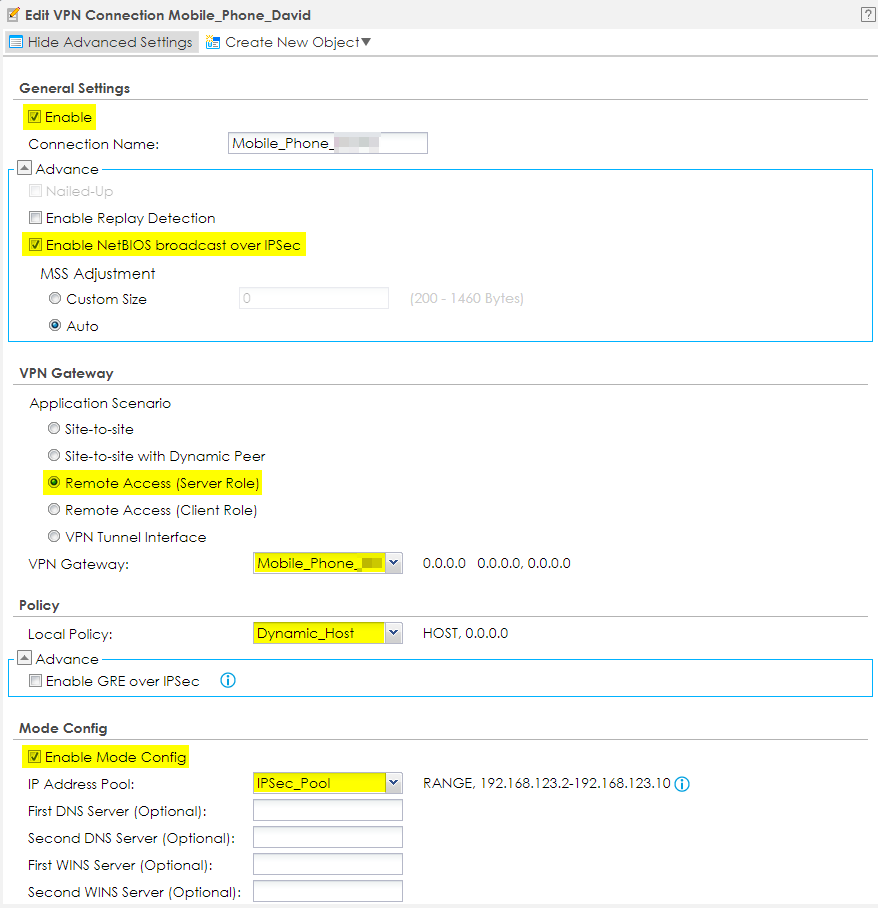

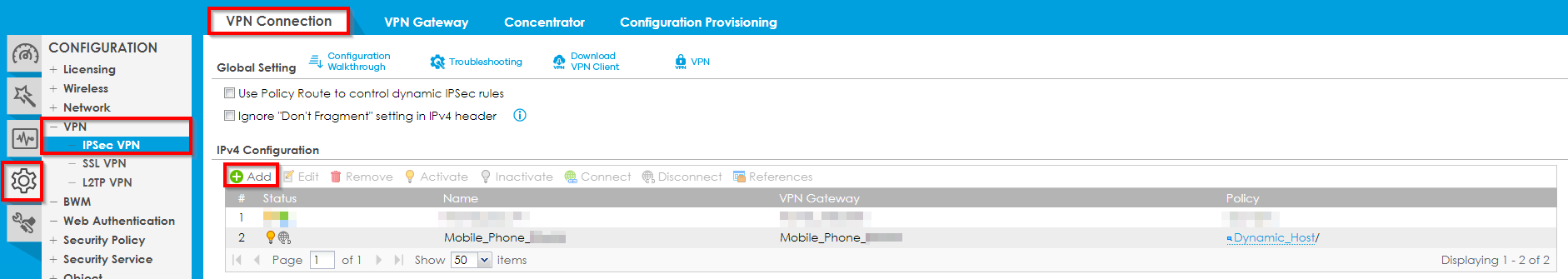

Configuration -> VPN -> IPSec VPN -> VPN Connection
Klik på "Tilføj"

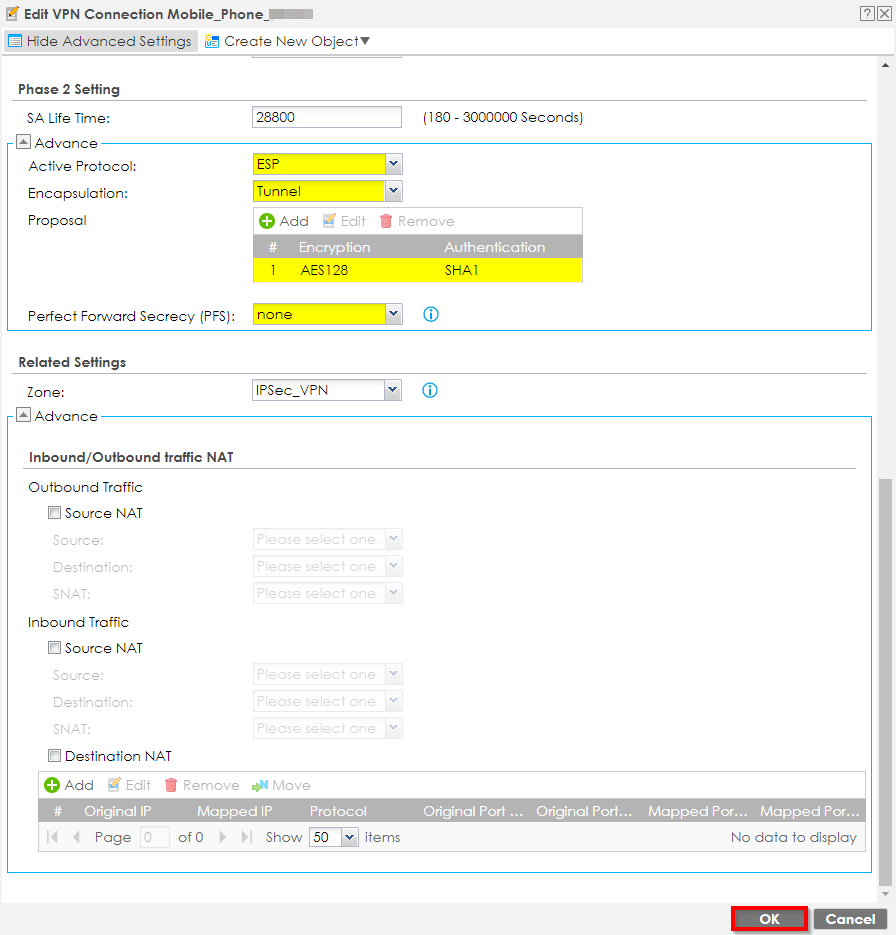

og udfyld de nødvendige oplysninger.
I dette scenarie aktiverede jeg "Aktivér NetBIOS-transmission via IPSec", fordi jeg brugte en app, der arbejdede med NetBIOS-navneopløsning.
Det er dette og nu videre til konfigurationen på Android-enheden.
Konfiguration på din Android
Adgang til VPN-menuen:

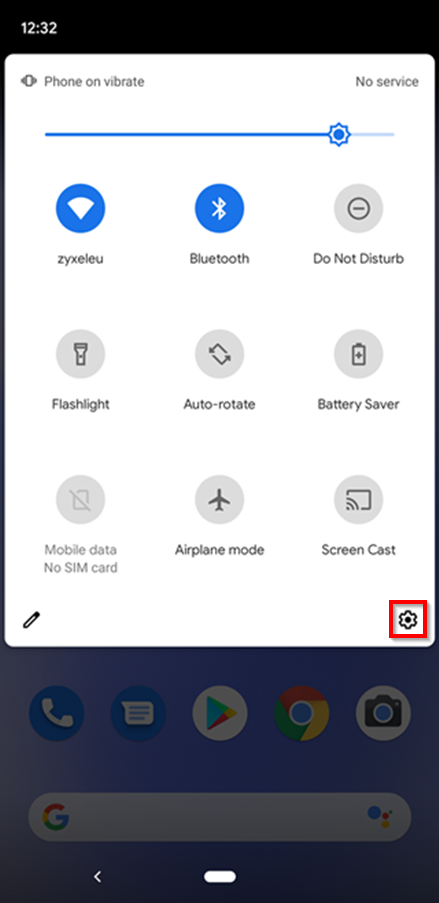

Brug dropdown-adgangen og vælg det lille "gear" -symbol.

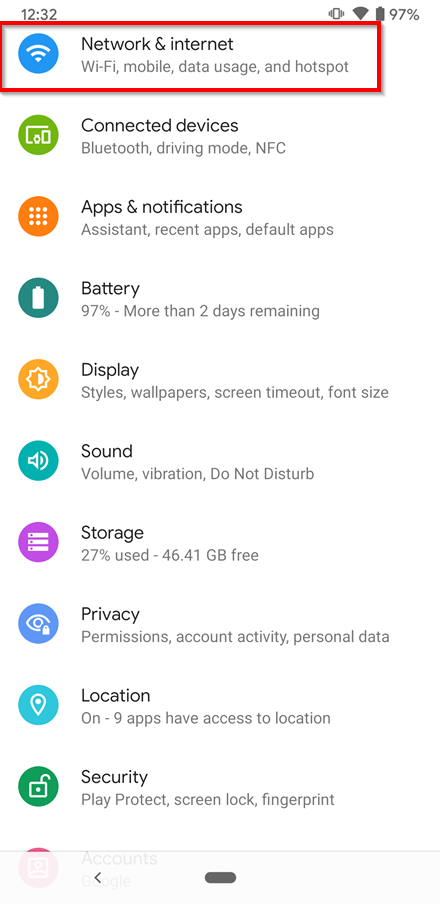

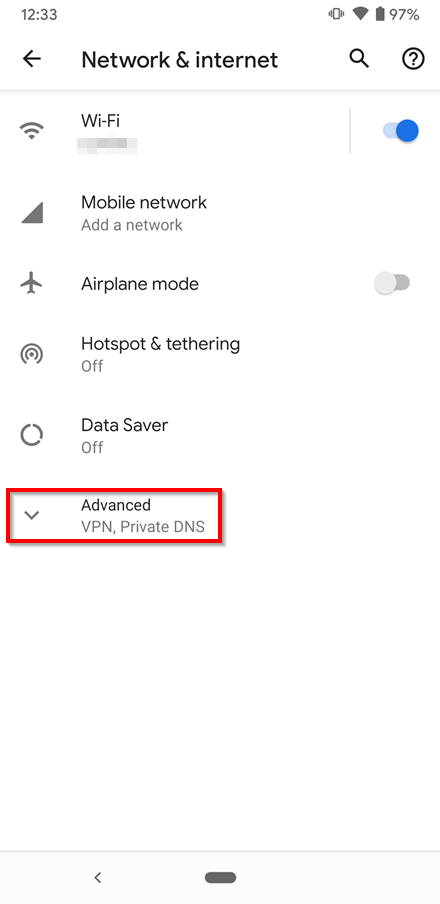

Vælg "Netværk & Internet"
Klik på "Avanceret"

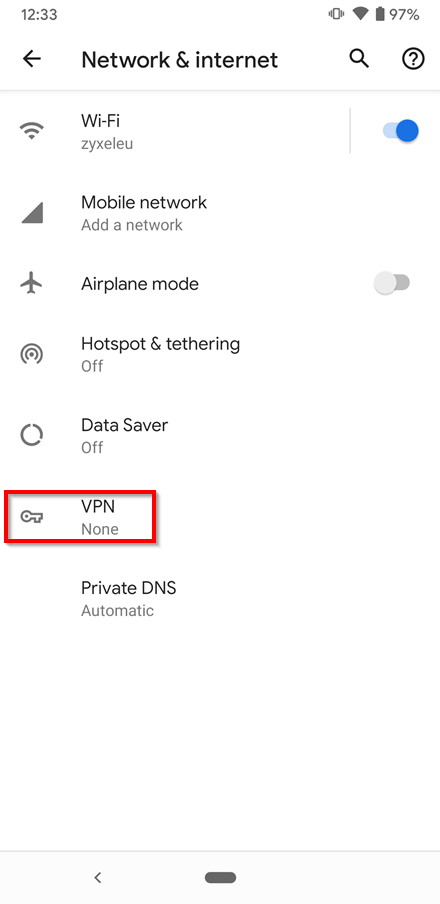

og vælg "VPN"
Tilføjelse af VPN-forbindelsen:

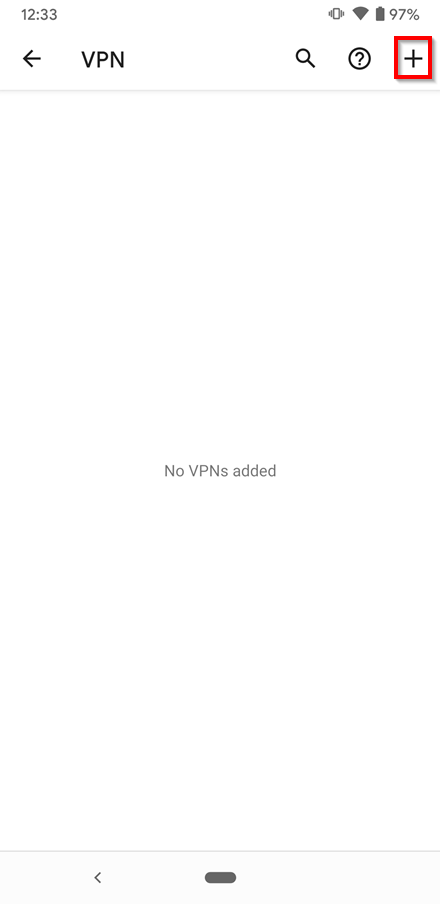

Klik på symbolet "+"

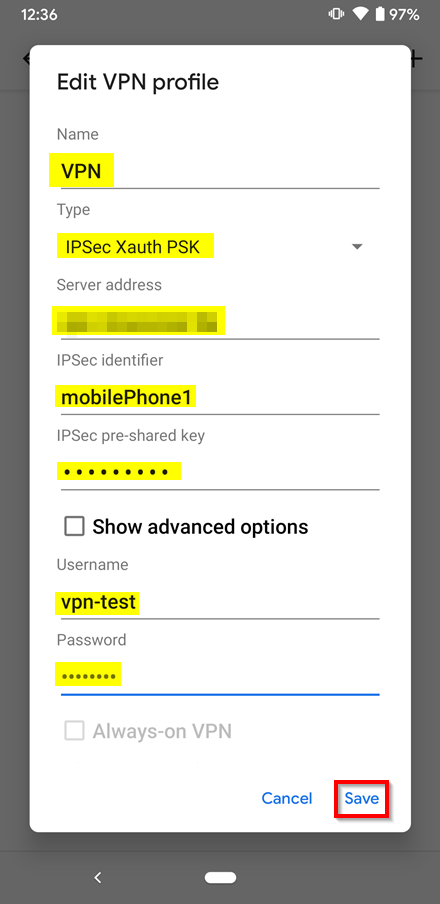

og udfyld oplysningerne fra VPN-forbindelsen, som vi oprettede tidligere, og klik på "Gem".
( Oprettelse af en VPN-forbindelse )
Som IPSec-identifikator Du kan placere næsten! hvad som helst.
! Identifikatoren skal være unik pr. Enhed!
Test af VPN-forbindelsen:

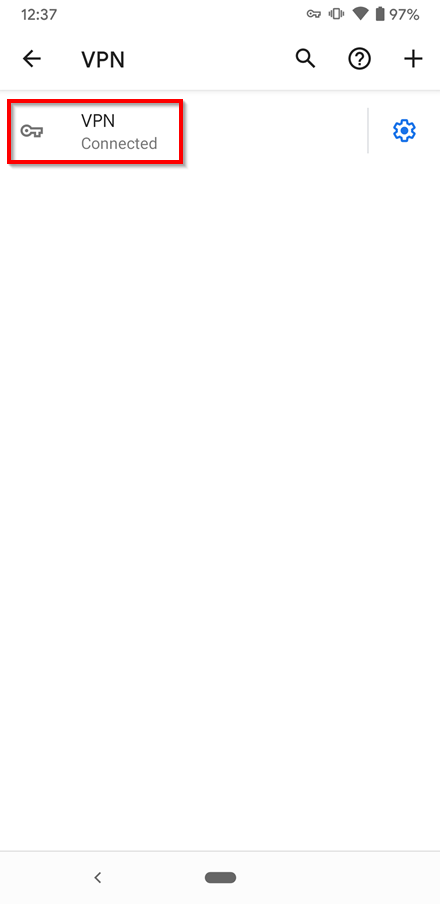

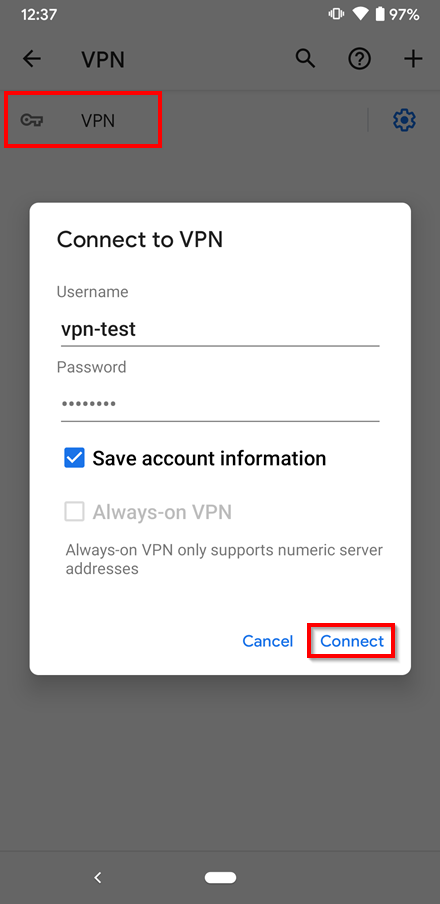

Vælg VPN og klik på "Opret forbindelse"
Og vi er færdige.
