Firewall High Availability [HA Pro] - Sådan udskiftes en defekt enhed i HA Pro

Denne vejledning viser, hvordan man udskifter en defekt enhed i en device ha-opsætning.

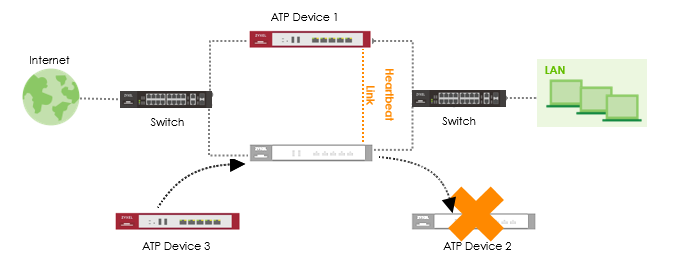

Scenarie og topologi

I dette eksempel skal enhed 2 udskiftes.

Før du omplacerer HA-Pro-miljøet

1. Sørg for, at alle licenser er på den resterende enhed.

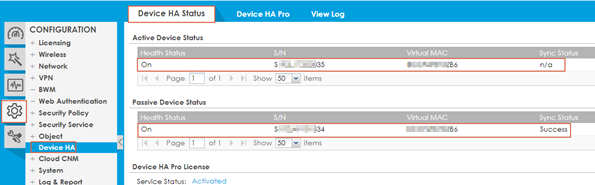

2. Bekræft, at det korrekte serienummer på den resterende enhed blev indtastet på HA-Pro-siden.

Configuration > Device HA > Device HA-Pro

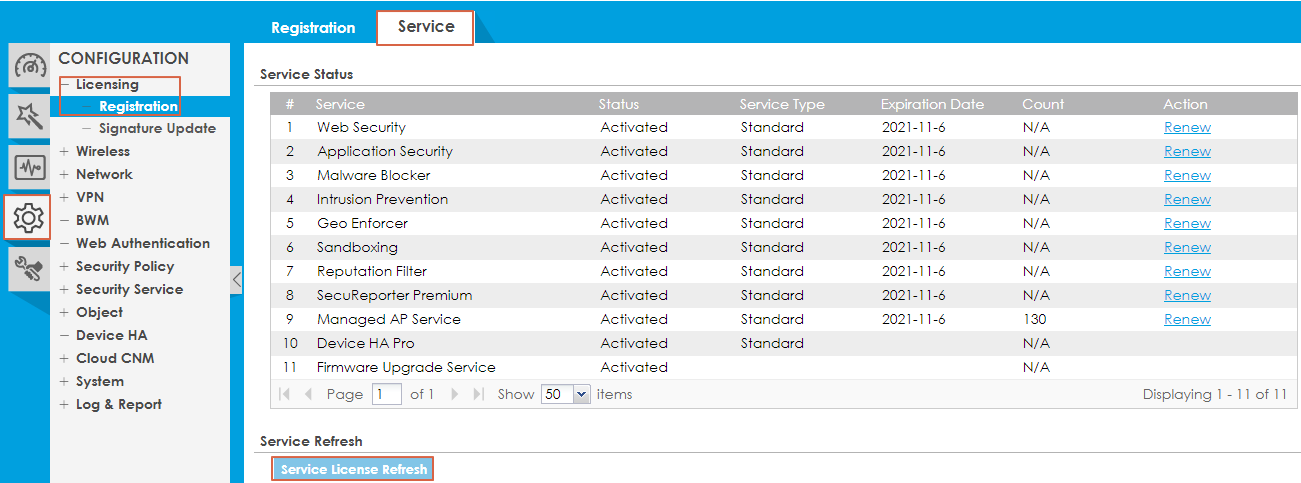

3. Klik på "Service License Refresh" på Device 1 for at tjekke, om der er en licensopdatering fra myzyxel.com.

Configuration > Licensing > Registration > Service > Service License Refresh

Efter modtagelse af den nye enhed (enhed 3)

1. Tag backup af konfigurationen af enhed 1

2. Enhed 3 bør bruge systemets standardkonfiguration

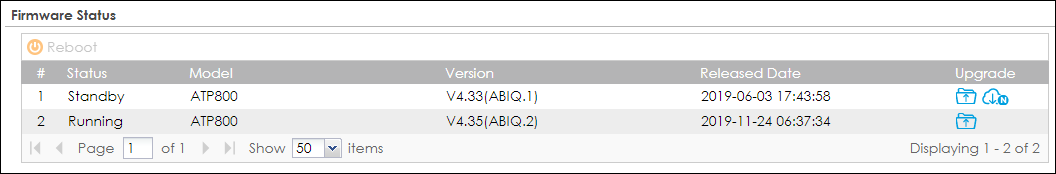

3. Den kørende firmwareversion skal være den samme på begge enheder.

4. Den kørende partition skal være den samme på begge enheder.

Aktiv (enhed 1) - kører firmware 4.35 (ABIQ.2)

Passiv (enhed 3) - kører firmware 4.35(ABIQ.2)

Konfiguration på enhed 1

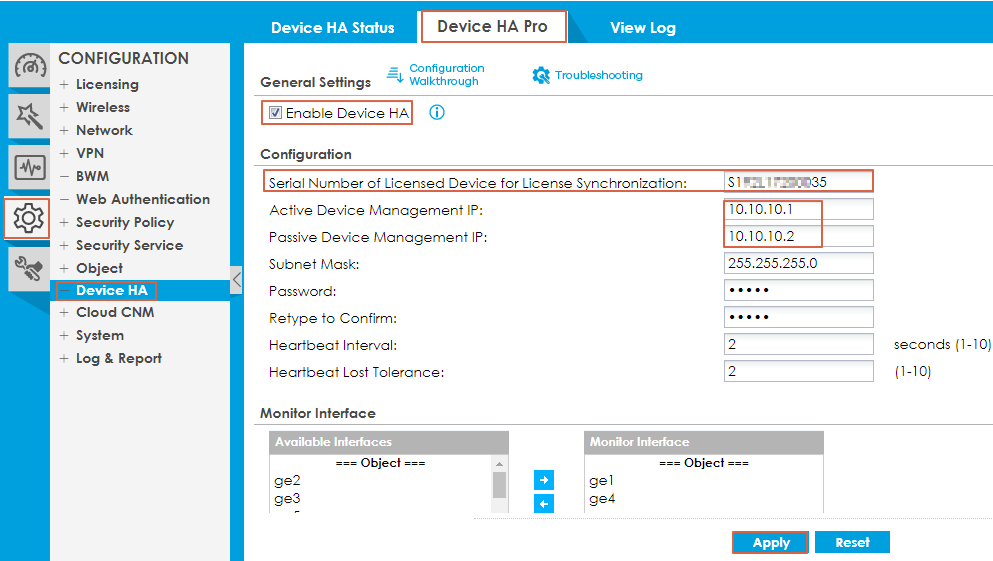

Gå til følgende indstillinger, og marker"Aktivér enhedens HA":

Configuration > Device HA > Device HA Pro

Sørg for, at konfigurationen i hvert felt er korrekt. (Administrations-IP for den aktive og passive enhed, adgangskode ...)

Tryk derefterpå knappen apply på .

Konfiguration på enhed 3

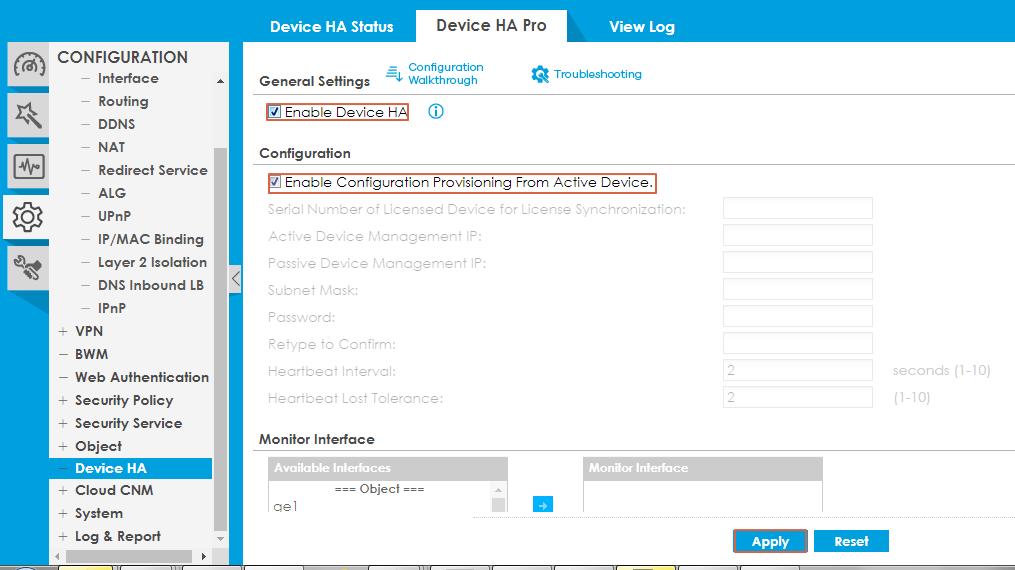

Gå til følgende indstillinger, og sæt kryds i"Aktiver konfigurationsprovisionering fra aktiv enhed" og"Aktiver enhedens HA", og tryk derefter på Anvend:

Configuration > Device HA > Device HA Pro

Tryk på OK for at afslutte konfigurationen af den passive enhed.

Nuforbinder heartbeat-porten (den sidste kobber-ethernet-port) og venter på fuld synkronisering.

I dette eksempel er ATP800's heartbeat-port port 12.

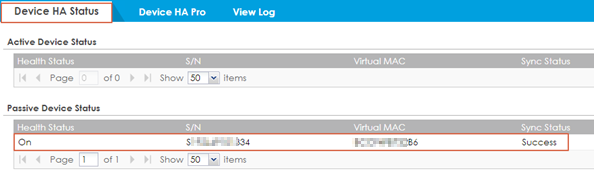

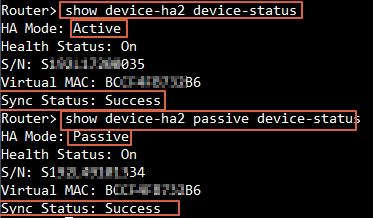

Synkroniseringsstatus kan også kontrolleres via konsollen.

Kommandoer:

# show device-ha2 device-status
# show device-ha2 passive device-status

# show device-ha2 sync summary

Bekræftelse

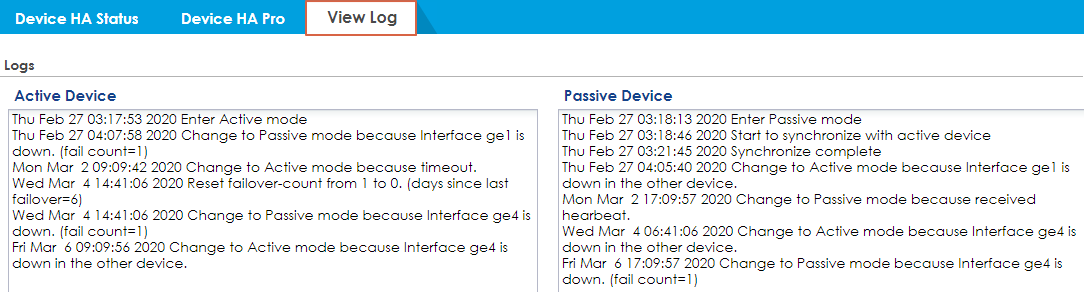

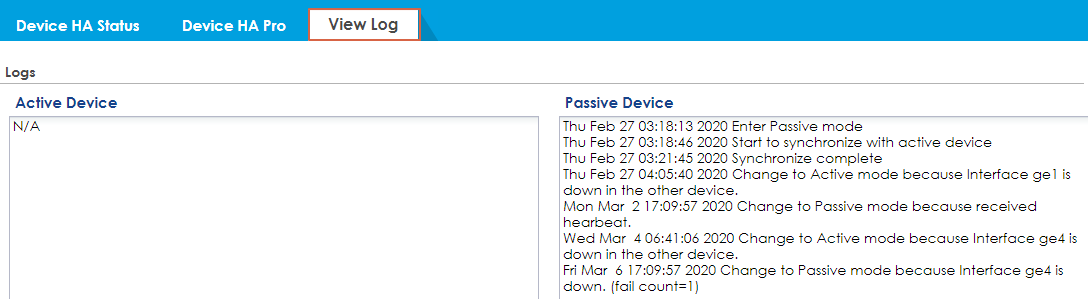

Du kan tjekke, om alt fungerer, i loggen over enhedens HA-status.
Du bør se følgende meddelelser, når konfigurationen var vellykket:

Enhed 1 (aktiv rolle)

Enhed 3 (passiv rolle)
