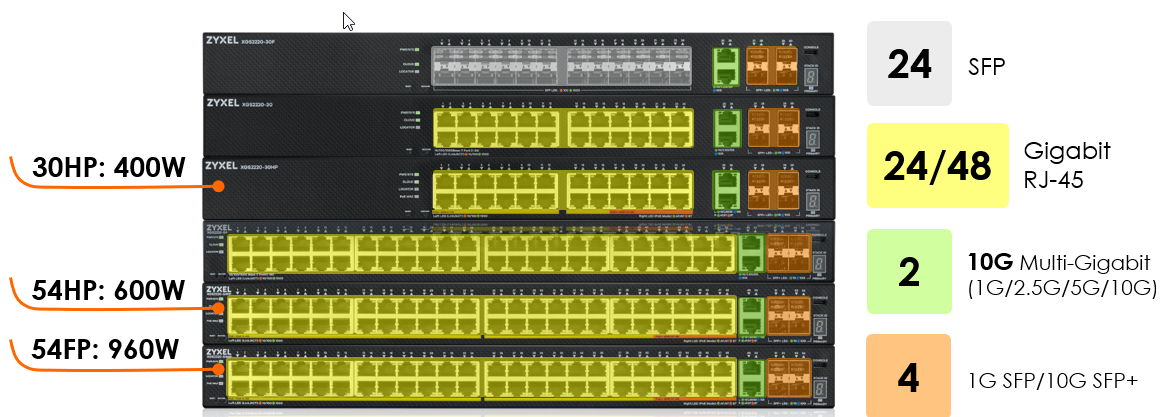

XGS2220 PoE-switchene understøtter både PoE+ og PoE++ (60W) for at imødekomme en række WiFi 6/6E AP-adoptioner og PTZ-kameraer med højt strømforbrug. De 10G Multi-Gig PoE-porte baner også vejen for fremtidig WiFi 7-teknologi. For at maksimere udnyttelsen af systemets strømbudget er XGS2220 klar til at arbejde med en bred vifte af Zyxel WiFi 6/6E AP til alle netværk.

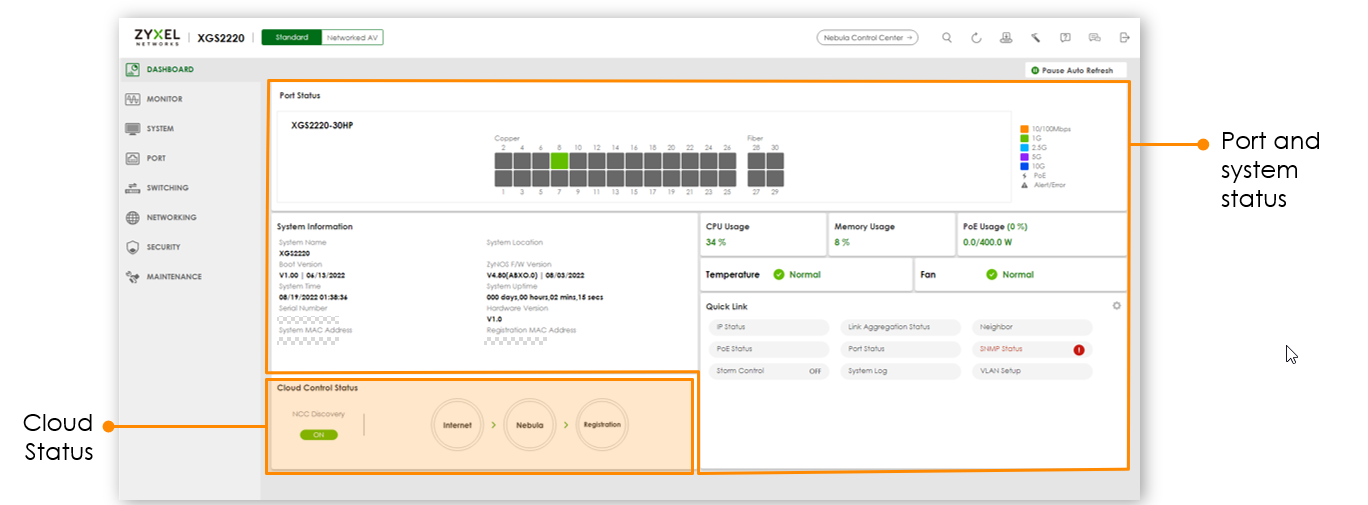

Overblik og styring af omfattende funktionssæt via brugervenlig webgrænseflade

Den opdaterede webgrænseflade giver switchstatus i realtid med grafiske visninger.

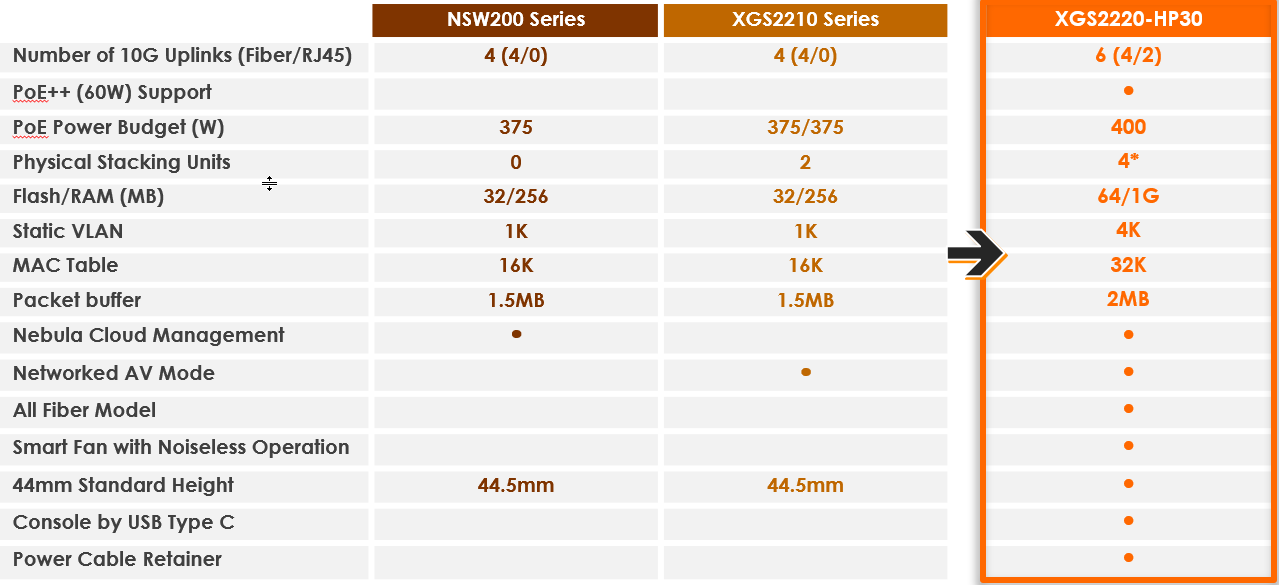

Den kraftfulde migration

XGS2220-serien er efterfølgeren til XGS2210-serien (og NSW200-serien), som har mere strømbudget og avancerede systemfunktioner.

* I den fremtidige firmwareudgivelse

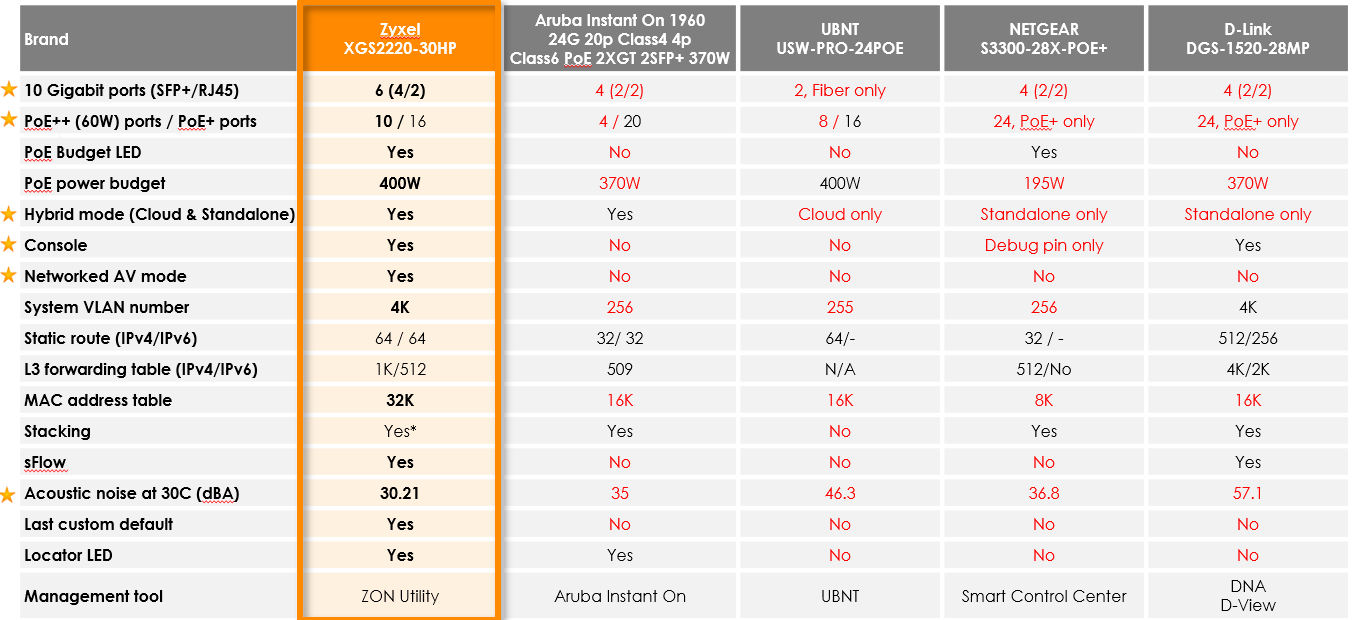

XGS2220-30HP Sammenligningsmatrix for større konkurrenter

* I den fremtidige firmware-udgivelse

Første login/guide

For at oprette forbindelse til switchens webinterface skal du kende enhedens IP-adresse.

Hvis du bruger en DHCP-server.

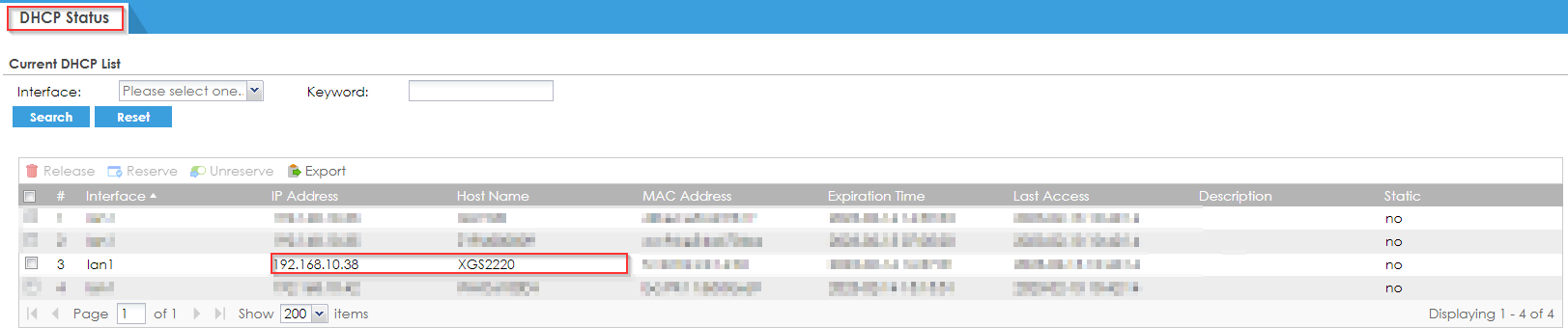

Switchen vil automatisk få en IP-adresse. Du kan finde ud af IP-adressen enten med vores ZON-værktøj eller ved at tjekke med din DHCP-server.


Hvis du ikke bruger en DHCP-server.

Tilslut linket mellem Switch-1 og pc'en (vi anbefaler at bruge port 1 på switchen).

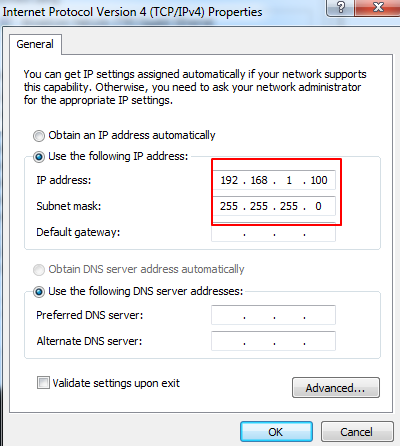

Indstil pc'ens IP-adresse til det samme subnet som switchene. Indstil for eksempel pc'ens IP-adresse som 192.168.1.100.

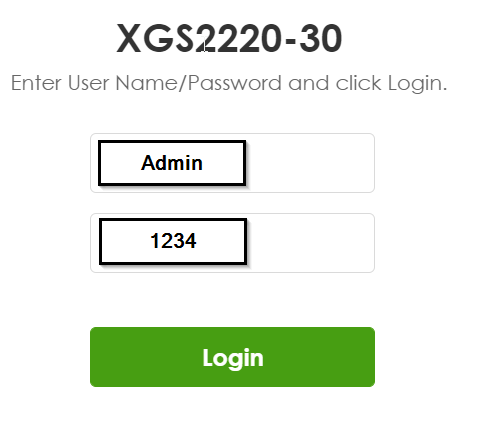

Åbn en browser (IE, Chrome, Safari, Firefox, etc....). Gå til hjemmesiden http://192.168.1.1 (standard management IP-adresse). Indtast "brugernavn: admin; adgangskode: 1234" og log ind.

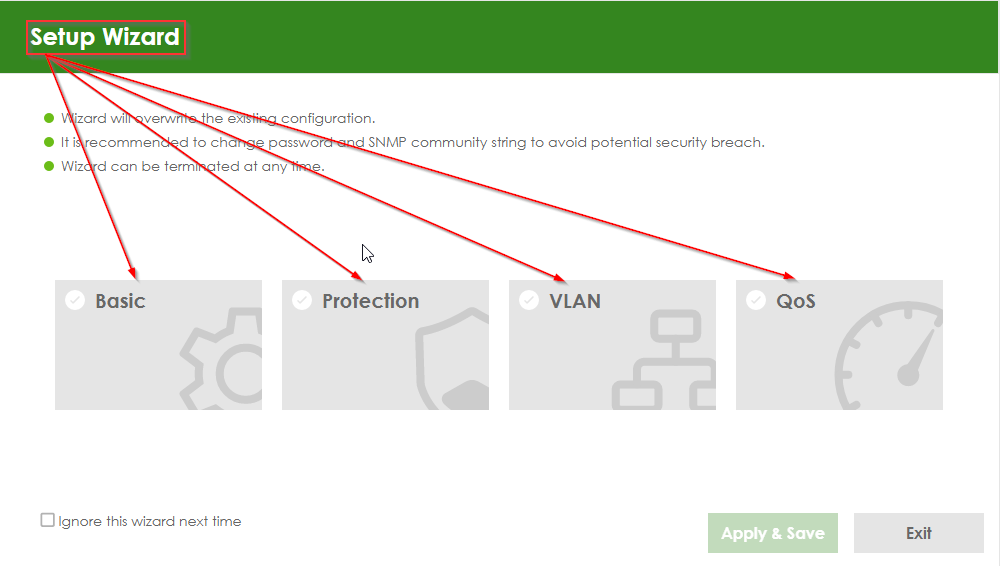

• Guiden

  Opsætningsguiden indeholder følgende dele:

1. Basic - for at konfigurere switchens IP-adresse, DNS-server, systemadgangskode, SNMP-fællesskab og linkaggregation (trunking).
2. Protection - for at aktivere loop guard og broadcast storm control på switchen og dens porte.
3. VLAN - for at oprette et statisk VLAN, tildele porte til VLAN'et og indstille portene til at tagge eller untagge udgående frames.
4. QoS - for at bestemme en parts IEEE 802.1p prioritetsniveau for QoS.

Grundlæggende konfiguration

Opsæt IP/DNS, opsæt din adgangskode, SNMP-community, linkaggregation, og se de færdige resultater.

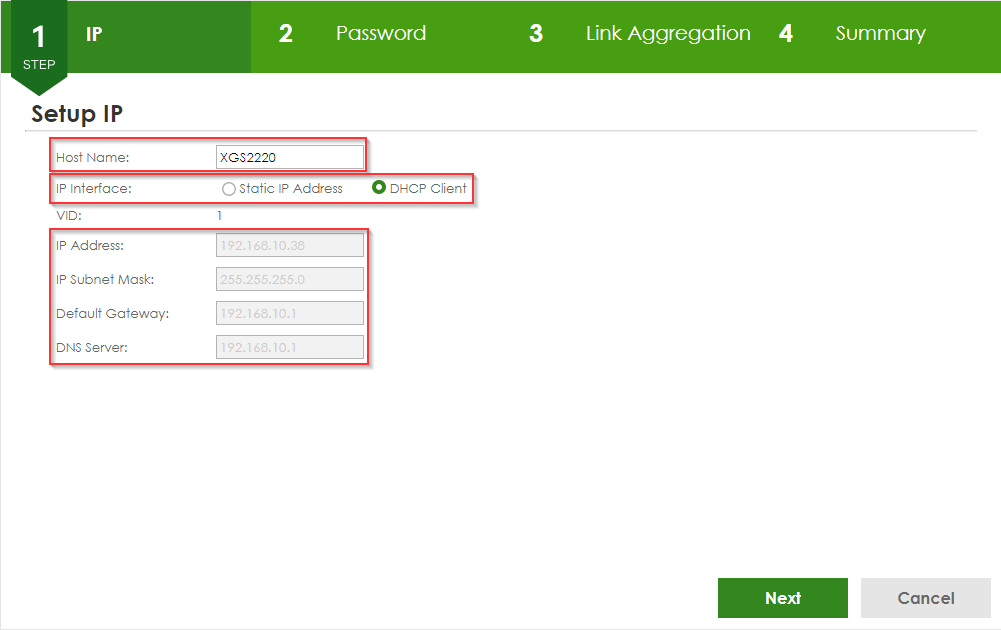

For at opsætte din IP/DNS.

Klik på Wizard > Basic > Step 1 IP for at få adgang til denne skærm.
Vi anbefaler, at du enten reserverer en IP-adresse på din DHCP-server eller angiver IP-adressen manuelt. Ellers kan IP-adressen på din gateway ændre sig.

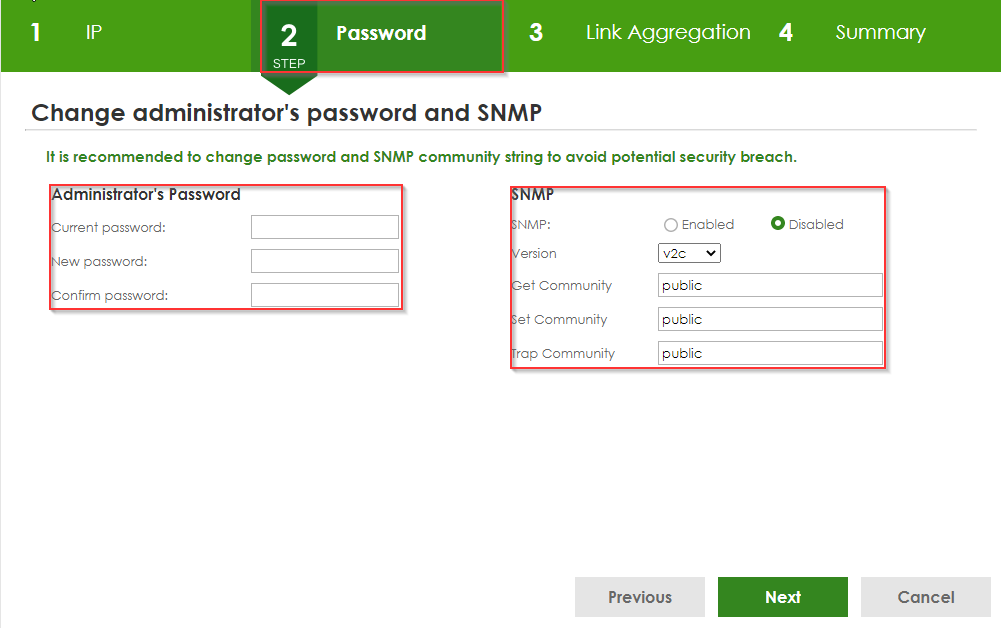

Når du har klikket på Næste, vises skærmen Adgangskode

Adgangskode - for at sikre sikkerheden anbefaler vi, at du indstiller en stærk adgangskode (Bemærk: Inputstrengen i et felt på denne skærm bør ikke indeholde [ ? ], [ | J. ('].["]. eller (,). I adgangskodefelterne er [ mellemrum ] heller ikke tilladt).

SNMP - Vælg Enabled for at lade switchen fungere som en SNMP-agent. Hvilket gør det muligt for en managerstation at administrere og overvåge switchen via netværket. Vælg Disabled for at slå denne funktion fra. SNMP-versionen på switchen skal stemme overens med versionen på SNMP-manageren (Bemærk: SNMP version 2c er bagudkompatibel med SNMP version 1).

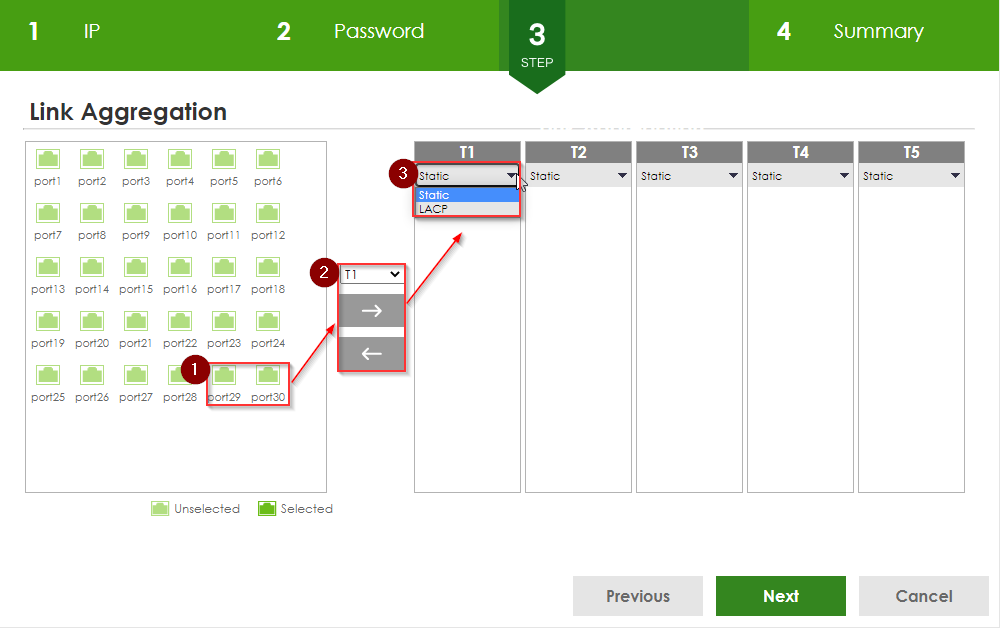

Når du har klikket på Næste, vises skærmbilledet Link Aggregation.
Hvis der er behov for at slå flere Aggregation-aktiverede switche sammen, skal du foretage følgende indstillinger. Ellers skal du klikke på "Næste".

1. Angiv de porte, du vil bruge til Link Aggregation.

2. Vælg en placeringsgruppe T1-T5.

3. Vælg LACP , hvis portene er konfigureret til at slutte sig til en trunk-gruppe via LACP.

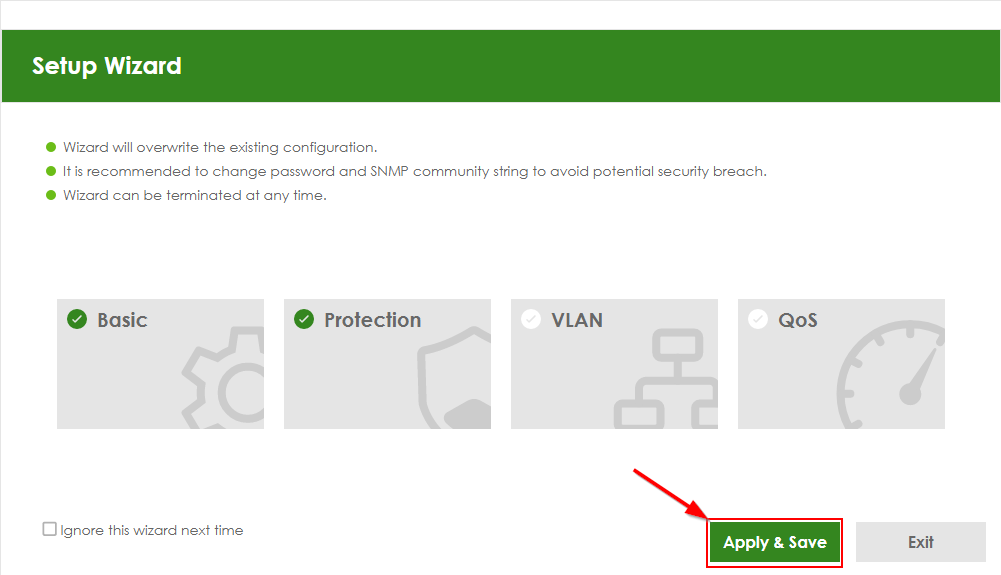

Glem ikke at klikke på "Apply and Save", så dine ændringer bliver gemt og anvendt.

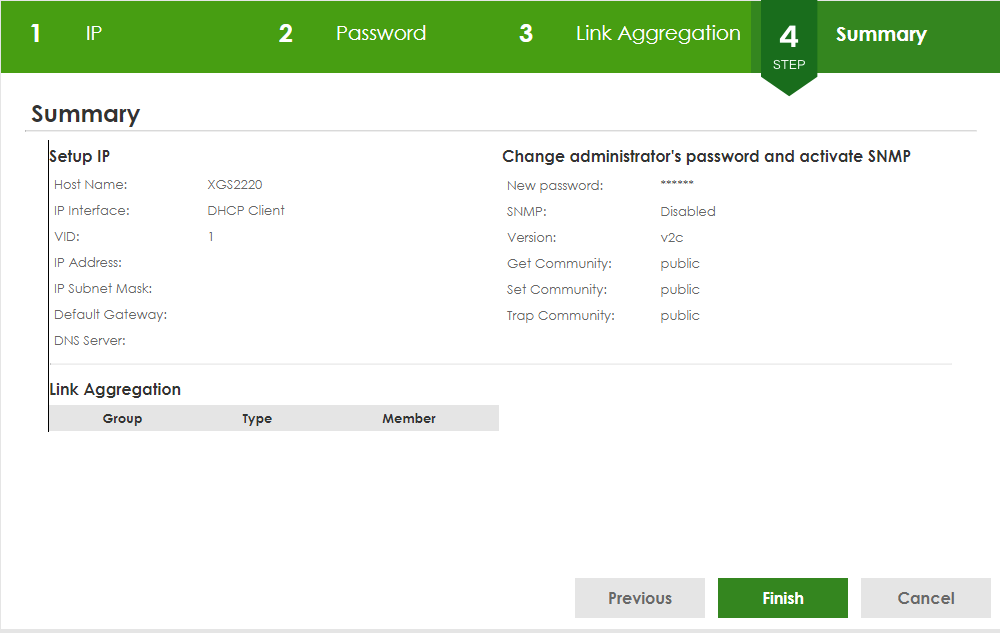

Den grundlæggende konfiguration af XGS2220 er færdig, klik på "Afslut".

Beskyttelse

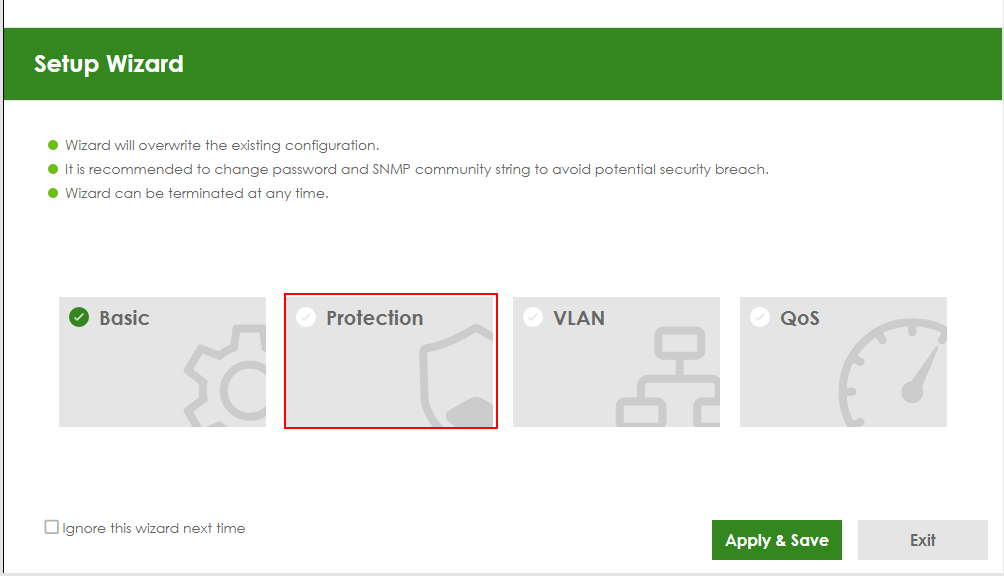

Gå til afsnittet "Setup Wizard", og vælg "Protection". Vi vil konfigurere de grundlæggende sikkerhedsindstillinger for vores enhed.

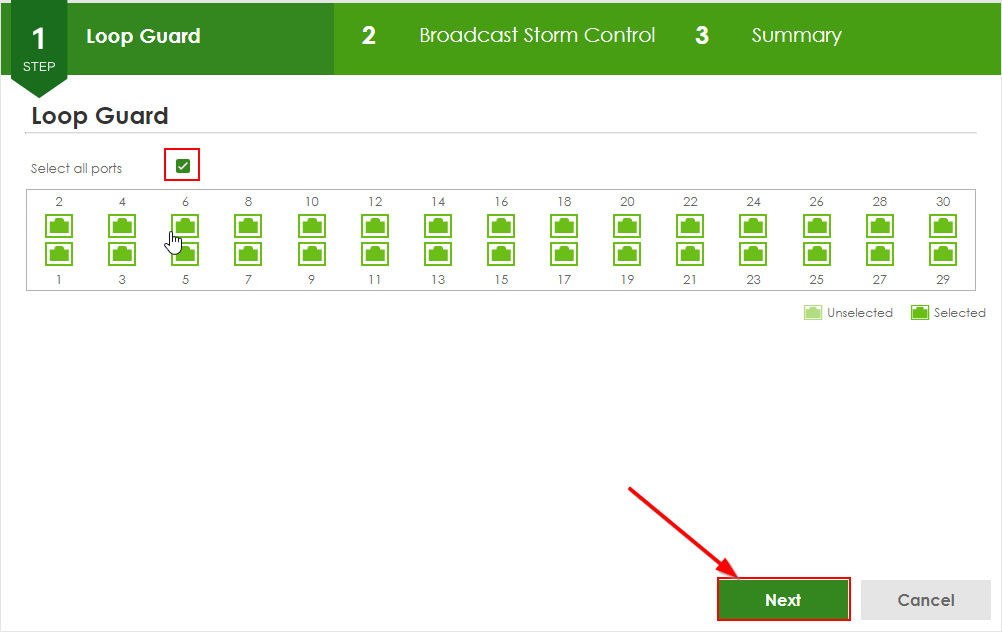

Loop Guard

Et loop opstår, når to porte på en switch ved et uheld forbindes med det samme kabel. Dette forårsager en broadcast storm, hvor broadcast-meddelelser kontinuerligt løber tilbage til switchen og udsendes gentagne gange. Hvis en switch, der ikke er i en loop-tilstand, er forbundet til en switch, der er i en loop-tilstand, vil switchen i loop-tilstanden påvirke den anden switch. For at løse dette problem i udkanten af dit netværk kan du bruge Loop Guard. Loop Guard gør det muligt for din switch at deaktivere en port, hvis den opdager, at pakker, der sendes ud på den port, loopes tilbage til switchen. Mens Spanning Tree Protocol (STP) kan forhindre loops i kernen af dit netværk, kan den ikke forhindre loops, der opstår i udkanten af dit netværk.

Bemærk: Loop guard bruges ofte i situationer, hvor der er et switch-relateret netværksproblem. Aktivering af
loop guard kan hjælpe med fejlfinding og forhindre overdreven oversvømmelse af netværket.

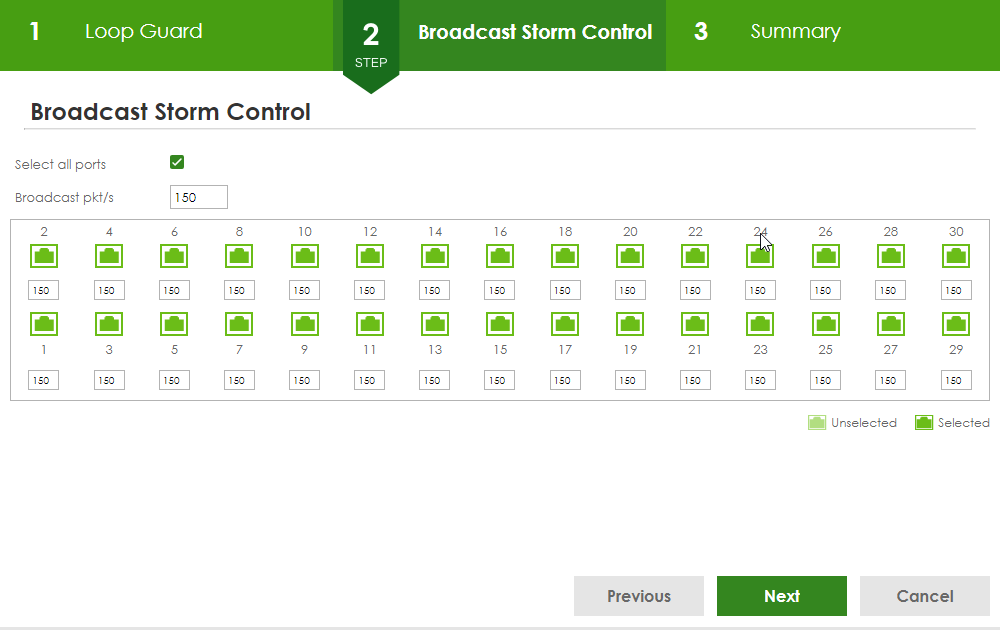

Broadcast Storm-kontrol

Broadcast Storm Control er en funktion, der forhindrer overdreven oversvømmelse af netværket forårsaget af broadcast-beskeder sendt af enheder i netværket. Disse broadcast-beskeder kan omfatte DHCP-forespørgsler, "alive"-beskeder og andre meddelelser, der holder enheder i netværket informeret om afsenderen. Hvis du oplever høj latenstid og pakketab i dit netværk, kan aktivering af Broadcast Storm Control hjælpe ved at begrænse antallet af broadcast-pakker, som switchen accepterer og videresender. Dette forhindrer switchen i at blive overvældet af for mange pakker på én gang, hvilket kan føre til tabte broadcast-pakker og forbedret netværksydelse. For at konfigurere Broadcast Storm Control kan du vælge de specifikke porte, hvor du vil aktivere det. Du kan også indstille en grænse for antallet af tilladte broadcast-pakker pr. sekund. Det anbefales enten at deaktivere det eller bruge en grænse på 150 broadcast-pakker pr. sekund i et lille til mellemstort netværk. Når du har foretaget dine valg, skal du klikke på "Næste" for at fortsætte.

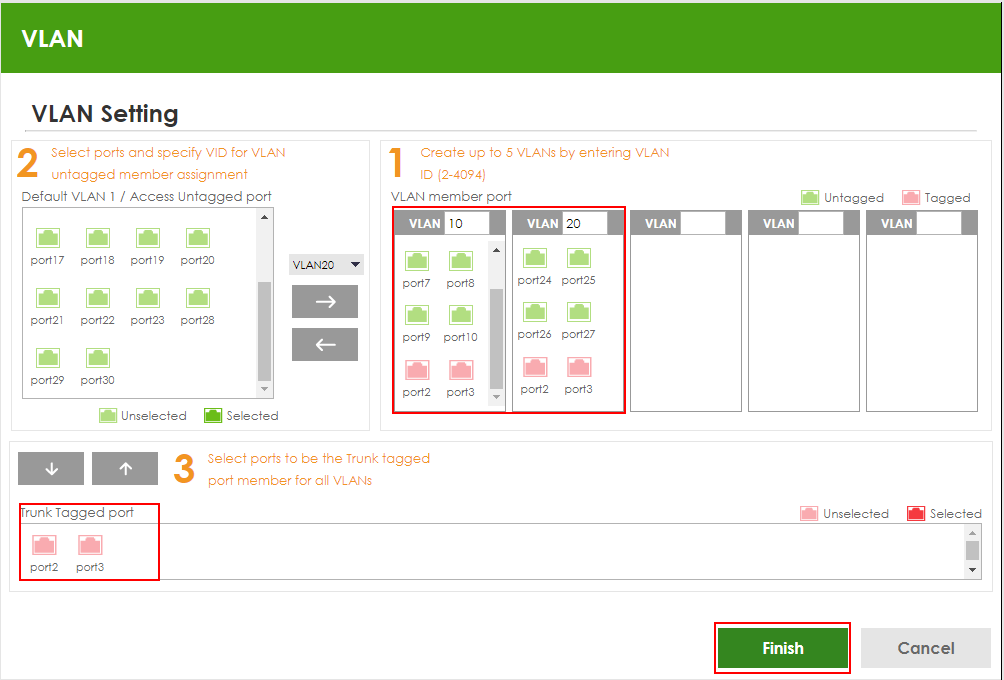

Konfigurer VLAN

Vælg de porte, du vil tildele til den første VLAN-medlemsgruppe, og tildel et VLAN-ID til den medlemsgruppe.

• Klik på portene for at markere dem som "valgt".
• Brug højre pil til at flytte dem til VLAN-medlemsgruppe "x".
• Brug rullelisten "VLAN10" over de grå pile til at vælge andre trunk-grupper (VLAN "x" 5-10)
• Vælg de porte, der skal være medlemmer af trunk-taggede porte for alle VLANs. En trunk-port er en switch-port, der kan bære tagget trafik fra et eller flere VLANs.


Bemærk: Husk, at du har mulighed for at tildele flere taggede medlemmer til en port, men kun ét untagged medlem (standard-VLAN) pr. port. Hvis du er interesseret i at lære mere om VLANs, kan du se denne artikel.

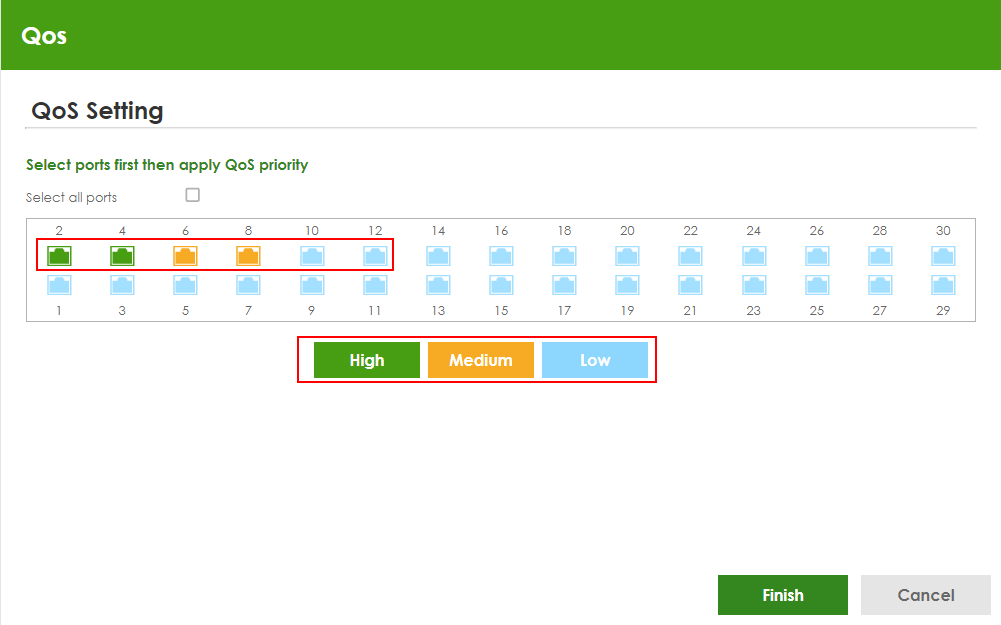

QoS-indstilling

lav prioritet. I forretningsmiljøer vil porte til gæster måske have lav prioritet for trafikken, hvor virksomhedens servere og andet vitalt IT-udstyr måske vil have høj prioritet.
