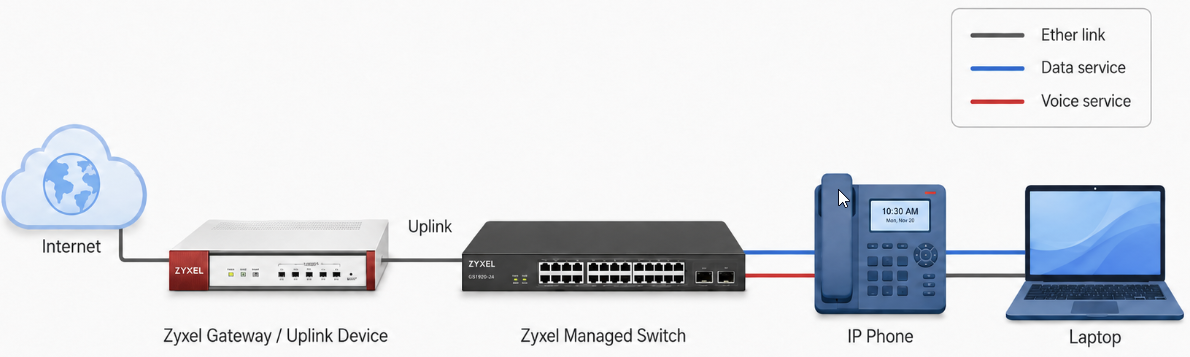

In einer typischen Einrichtung ist ein IP-Telefon direkt mit dem Switch verbunden, während ein PC oder Laptop hinter dem Telefon angeschlossen ist. In diesem Szenario hilft Voice VLAN dabei, den Sprachverkehr vom regulären Datenverkehr zu trennen und ermöglicht es dem Switch, Sprachpakete vom IP-Telefon zu priorisieren.
Das Ziel dieser Konfiguration ist es, den Verkehr zwischen dem IP-Telefon und dem PC zu trennen, ohne einzelne VLAN-Tags auf jedem Gerät manuell konfigurieren zu müssen. Der Switch behandelt Sprach- und Datenverkehr getrennt und leitet ihn mit den erforderlichen VLAN-Einstellungen an den Uplink weiter.
Beispiel für VLAN-Design:
| Verkehrstyp | VLAN-ID | Zweck |
|---|---|---|
| Daten-VLAN | 5 | PC- / Laptop-Verkehr |
| Voice VLAN | 100 | IP-Telefon-Verkehr |
Hinweis: Die VLAN-IDs in diesem Artikel sind Beispiele. Verwenden Sie die VLAN-IDs, die für Ihr eigenes Netzwerkdesign erforderlich sind.
Hinweis: Dieser Artikel beschreibt die Konfiguration von Voice VLAN auf eigenständigen Zyxel-Switches. Wenn Sie nach einer Voice VLAN-Konfiguration in Nebula oder einer VLAN-Konfiguration basierend auf Vendor ID suchen, lesen Sie bitte die zugehörigen Artikel: Zyxel Nebula Switch - Voice VLAN vs Vendor ID-basierte VLAN: Unterschiede und Konfiguration
Erwartetes Verhalten des IP-Telefons
Das Verhalten des IP-Telefons hängt davon ab, ob VLAN-Tagging am Telefon aktiviert ist und ob die konfigurierte VLAN-ID mit der Voice VLAN auf dem Switch übereinstimmt.
| IP-Telefon-Einstellung | Switch-Verhalten | Erforderliche Switch-Port-Einstellung |
|---|---|---|
| Das IP-Telefon ist VLAN-fähig und verwendet dieselbe VLAN-ID wie das Voice VLAN | Der Switch behält das Voice VLAN-Tag bei und wendet die konfigurierte Prioritätseinstellung auf den IP-Telefon-Verkehr an. Das IP-Telefon erkennt nur getaggten Verkehr. | Der Telefonport muss im Voice VLAN getaggt sein. Aktivieren Sie Tx Tagging für diesen Port im Voice VLAN. |
| Das IP-Telefon ist VLAN-fähig, verwendet aber eine andere VLAN-ID als das Voice VLAN des Switches | Der Switch ändert den VoIP-Verkehr vom IP-Telefon nicht. | Überprüfen Sie, ob die auf dem Telefon konfigurierte VLAN-ID mit der Voice VLAN-ID auf dem Switch übereinstimmt. |
| Das IP-Telefon ist VLAN-inaktiv und sendet ungetaggten Verkehr | Der Switch weist dem VoIP-Verkehr des IP-Telefons das Voice VLAN und die Prioritätseinstellung zu. Das IP-Telefon sendet und empfängt ungetaggten Verkehr. | Der Telefonport muss im Voice VLAN ungetaggt sein. Deaktivieren Sie Tx Tagging für diesen Port im Voice VLAN. |
Wenn sich das IP-Telefon nicht wie erwartet verhält, überprüfen Sie die VLAN-Konfiguration am Telefon, die Voice VLAN-ID am Switch und die Tx Tagging-Einstellung am Telefonport.
Konfiguration (VLAN-Schnittstellen erstellen)

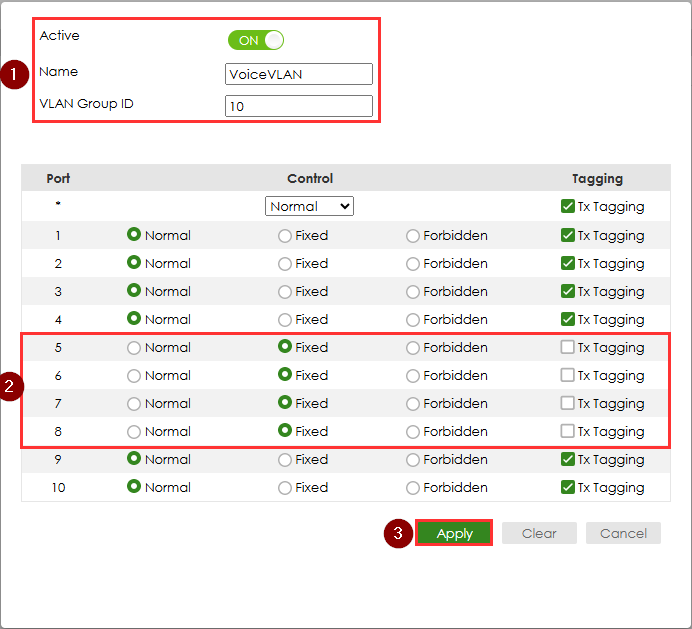

Erstellen Sie ein VLAN für die Übertragung von Sprachpaketen, wählen Sie Ports aus, die mit IP-Telefonen verbunden sind, und deaktivieren Sie Tx Tagging, um den Aufwand für die VLAN-Konfiguration an jedem Telefon zu sparen.
SWITCHING > VLAN > VLAN Setup > Static VLAN > Add/Edit
Erstellen Sie ein VLAN für die Übertragung von Sprachpaketen, wählen Sie Ports aus, die mit IP-Telefonen verbunden sind, und deaktivieren Sie Tx Tagging, um den Aufwand für die VLAN-Konfiguration an jedem Telefon zu sparen.

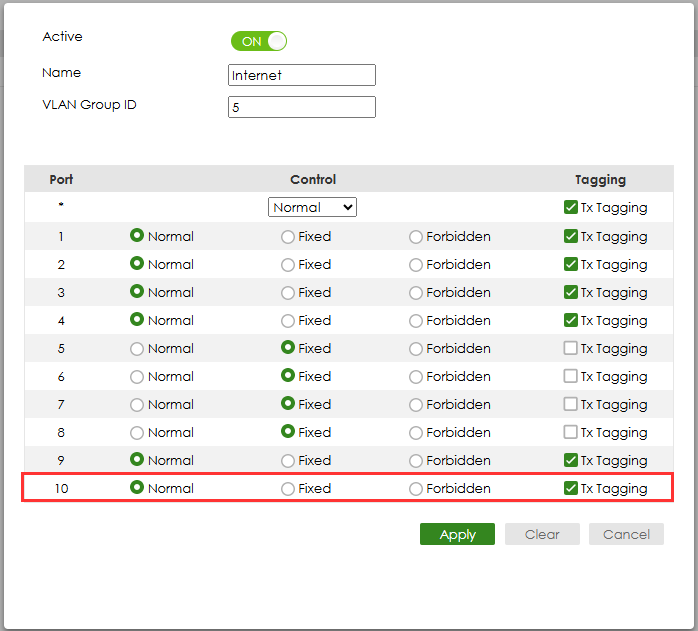

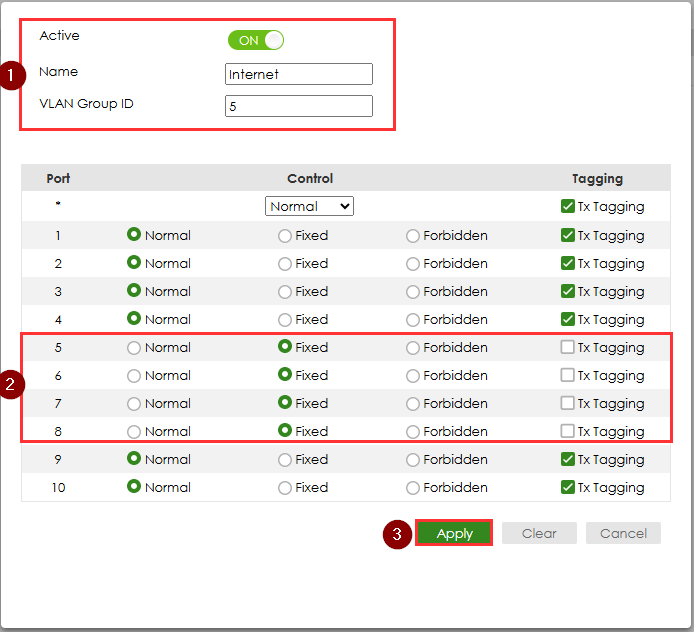

| Erstellen Sie ein weiteres VLAN für Datenpakete, wählen Sie Mitgliedsports aus und deaktivieren Sie Tx Tagging. | Port 10, der Uplink-Port, sollte aktiviert sein und Tx Tagging aktiviert haben, um Pakete mit VLAN-Tags zu übertragen. |

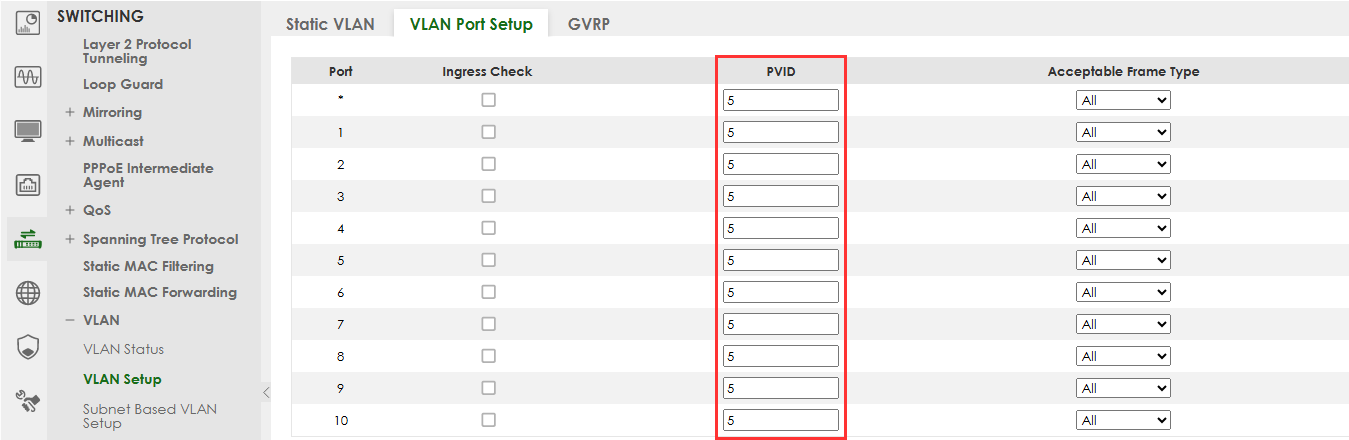

Konfigurieren Sie PVID, um Datenpakete von Sprachpaketen zu trennen. Die PVID-Nummer sollte dieselbe sein wie die VLAN-Nummer, die für Datenpakete erstellt wurde.
Hinweis! Sie können PVID 5 auf * schreiben, wodurch alle Ports dieselbe PVID erhalten:
Nachdem Sie die PVID für Datenpakete eingestellt haben, ist der nächste Schritt, die Funktion „Voice VLAN“ zu konfigurieren, damit der Switch die Sprachpakete identifizieren kann.
Voice VLAN konfigurieren

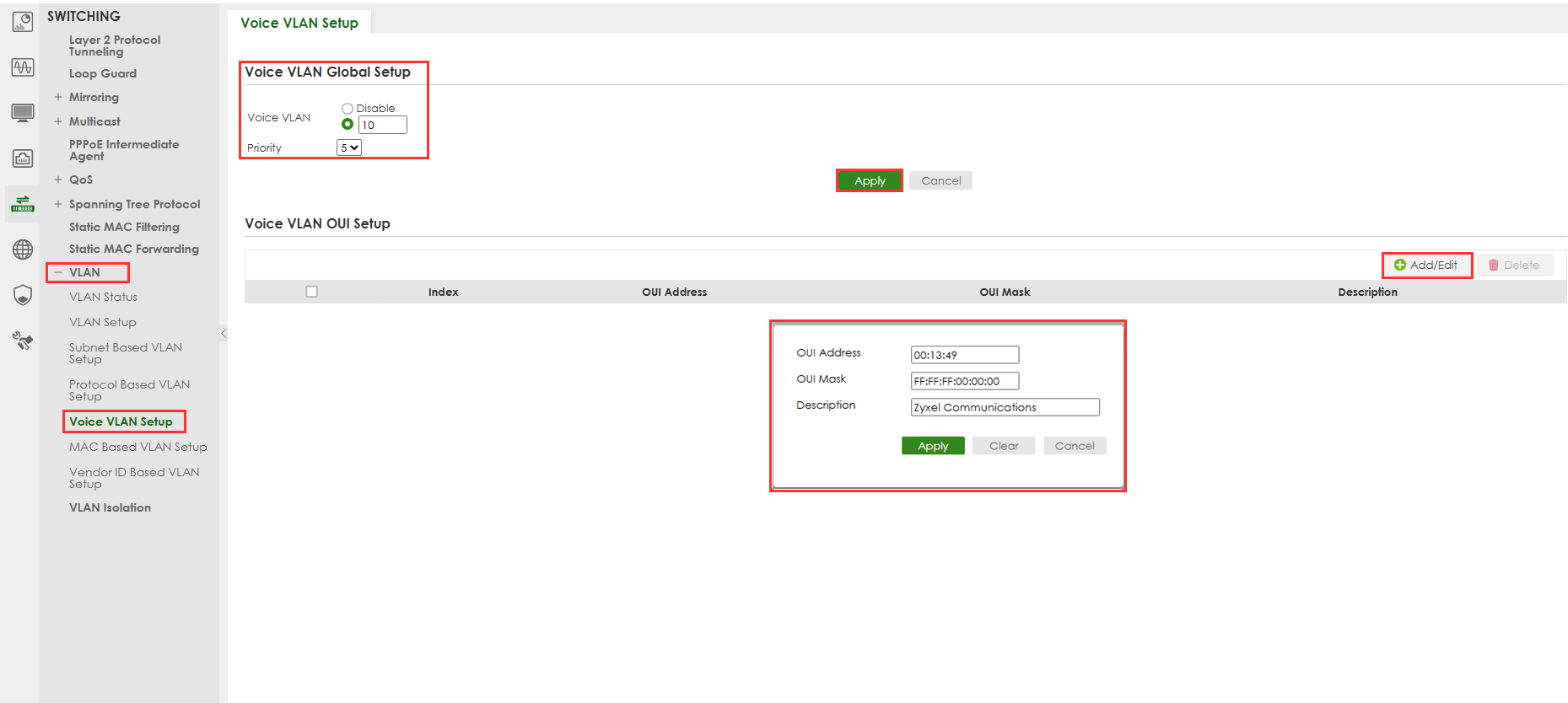

Konfigurieren Sie die Voice VLAN-Nummer und Priorität, um die Sprachpakete zu priorisieren. Die Voice VLAN-Nummer sollte dieselbe sein wie die zuvor erstellte VLAN-Nummer für Sprachdienstpakete.
Geben Sie die OUI-Adressen an. OUI sind die ersten 3 Bytes einer MAC-Adresse, die den Hersteller repräsentieren. Durch die Angabe der MAC-Adresse des IP-Telefons kann der Switch den Sprachverkehr entsprechend identifizieren. Der Zyxel-Switch unterstützt bis zu 6 Vendor-OUI.
Diese Anleitung zeigt, wie einfach die Konfiguration von Voice VLAN auf eigenständigen Switches ist. Im Allgemeinen wird durch die Trennung von VLANs und das Festlegen von Regeln für Daten und Sprache das Ziel erreicht, Sprachverkehr zu priorisieren, ohne zusätzliche Konfigurationen an den IP-Telefonen vorzunehmen.
