Simple Network Management Protocol (SNMP) ist ein Protokoll der Anwendungsschicht, das zur Verwaltung und Überwachung von TCP/IP-basierten Geräten verwendet wird. SNMP wird für den Austausch von Verwaltungsinformationen zwischen dem Netzwerkmanagementsystem (NMS) und einem Netzwerkelement (NE) verwendet.
Ein mit SNMP verwaltetes Netz besteht aus zwei Hauptkomponenten: Agenten und einem Manager.
Ein Agent ist ein Management-Softwaremodul, das sich in einem verwalteten Switch (dem Switch) befindet. Ein Agent übersetzt die lokalen Verwaltungsinformationen des verwalteten Switches in eine mit SNMP kompatible Form.
Darüber hinaus enthält er Objektvariablen/verwaltete Objekte, die jede Information definieren, die über einen Switch gesammelt werden soll. Beispiele für Variablen sind die Anzahl der empfangenen Pakete, der Status des Knotenports usw. Eine Management Information Base (MIB) ist eine Sammlung von verwalteten Objekten. SNMP ermöglicht die Kommunikation zwischen einem Manager und Agenten mit dem Ziel, auf diese Objekte zuzugreifen.
Der Manager ist die Konsole, über die Netzwerkadministratoren Netzwerkverwaltungsfunktionen ausführen. Er führt Anwendungen aus, die verwaltete Geräte steuern und überwachen.
Außerdem kann er den Switch über das Netzwerk mittels SNMP Version 1 (SNMPv1), SNMP Version 2c oder SNMP Version 3 verwalten und überwachen.
1) SNMP konfigurieren
Dieses Tutorial zeigt Ihnen, wie Sie die grundlegende SNMP-Konfiguration auf unseren Switches einrichten.

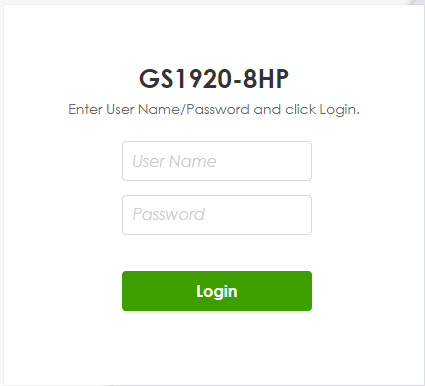

1. Greifen Sie auf Ihr Gerät zu, indem Sie seine IP-Adresse in die Adresszeile des Browsers eingeben und sich mit den Zugangsdaten des Geräts anmelden
2. Klicken Sie auf dem Dashboard auf den Quick Link SNMP Status

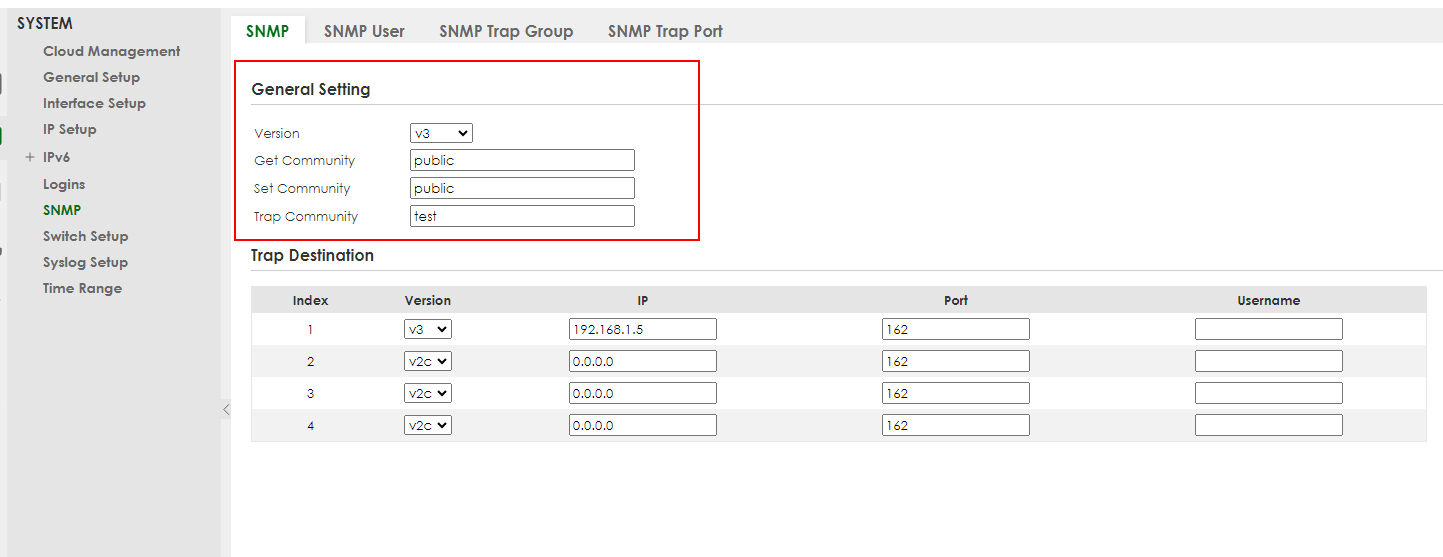

3. Wählen Sie die gewünschte SNMP-Version aus und konfigurieren Sie dann die Get-, Set- und Trap-Community entsprechend Ihrer SNMP-Verwaltungssoftware (Standard: public)
5. Konfigurieren Sie ein Trap-Ziel, damit Ihr Switch Traps (Benachrichtigungen) an die SNMP-Verwaltungssoftware mit der vom Benutzer konfigurierten Trap-Gruppe senden kann, und klicken Sie dann auf "Übernehmen".
6. Gehen Sie zu:
SYSTEM > SNMP > SNMP Trap Group
Trap Group" (Trap-Gruppe), um die Arten von SNMP-Traps festzulegen, die an den SNMP-Manager gesendet werden sollen, und dann "Trap Port" (Trap-Port), um auszuwählen, welche Art von Trap-Gruppe an welchem Port des Switches empfangen wird
8. Wenn Sie SNMPv3 verwenden, müssen Sie einige benutzerspezifische Parameter unten konfigurieren
9. Um einen Benutzer zu erstellen, müssen Sie zum Bildschirm "SNMP-Benutzer" gehen und den Benutzer dort hinzufügen
Navigieren Sie dann zu:
SYSTEM > SNMP > SNMP User > Add/Edit User
2) Konfigurieren Sie SNMP auf der Legacy-GUI
Dieses Tutorial zeigt Ihnen, wie Sie die grundlegende SNMP-Konfiguration auf unseren Switches einrichten.

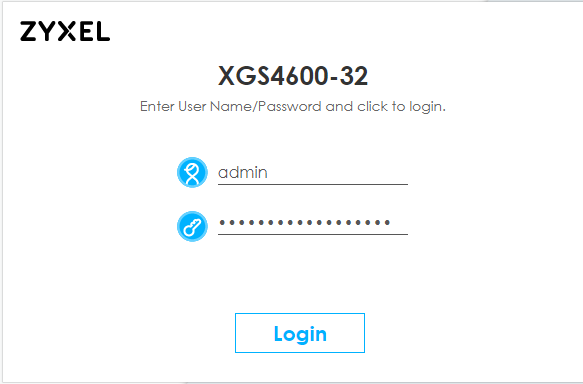

1. Greifen Sie auf Ihr Gerät zu, indem Sie seine IP-Adresse in die Adresszeile des Browsers eingeben und sich mit den Anmeldedaten des Geräts anmelden

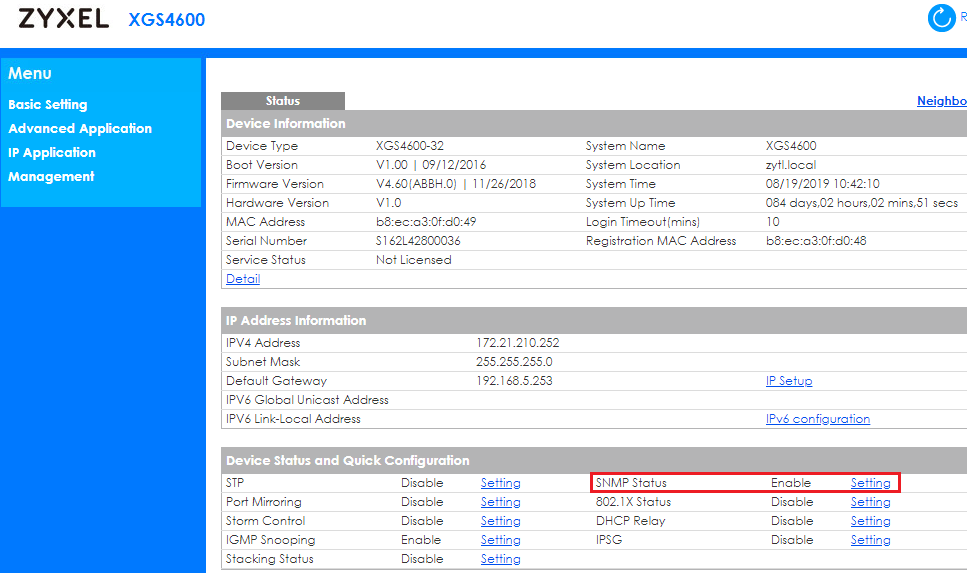

2. Klicken Sie auf dem Dashboard auf den Quick Link SNMP Status > Setting

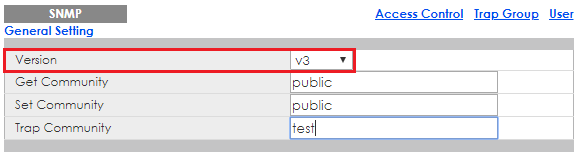

3. Wählen Sie hier die SNMP-Version, die Sie verwenden möchten
4. Konfigurieren Sie die Get-, Set- und Trap-Community entsprechend Ihrer SNMP-Management-Software (Standard: public)
5. Konfigurieren Sie ein Trap-Ziel, damit Ihr Switch Traps (Benachrichtigungen) an die SNMP-Verwaltungssoftware mit der vom Benutzer konfigurierten Trap-Gruppe senden kann, und klicken Sie auf "Übernehmen".
6. Gehen Sie zum Bildschirm "Trap Group" (Trap-Gruppe), um die Arten von SNMP-Traps festzulegen, die an den SNMP-Manager gesendet werden sollen
7. Verwenden Sie den Bildschirm Trap Port, um auszuwählen, welcher Typ von Trap Group an welchem Port des Switches empfangen wird
8. Wenn Sie SNMPv3 verwenden, müssen Sie einige benutzerspezifische Parameter konfigurieren
9. Um einen Benutzer zu erstellen, müssen Sie zum Bildschirm "SNMP-Benutzer" gehen und den Benutzer dort hinzufügen
