Szenario:

Ich habe zwei switches der GS2210-Serie und habe eine Link-Aggregation-Gruppe in switch 1 (Port 1 & Port 2 als Trunk-Gruppe T1) und switch 2 (Port 1 & Port 2 als Trunk-Gruppe T2) konfiguriert. Nun möchte ich diese Trunk-Gruppe in VLAN10 einbinden. Wie muss ich die VLAN-Einstellungen auf jedem switch konfigurieren?

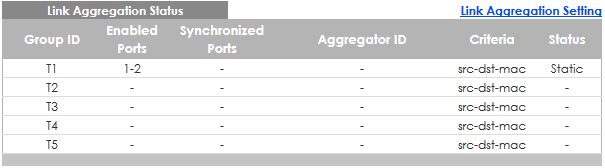

Switch 1:

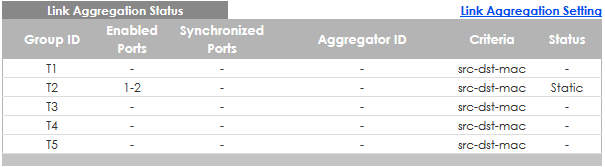

Switch 2:



Schritt-für-Schritt-Anleitung:

Bei der GS2210-Serie wird auf der Seite mit den VLAN-Einstellungen keine Trunk-Gruppe angezeigt, selbst nachdem eine Link-Aggregation erstellt wurde.

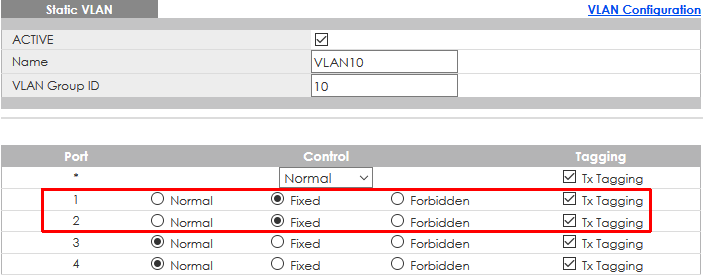

Sie sollten jeden Port, der zur Trunk-Gruppe gehört, in das VLAN aufnehmen.

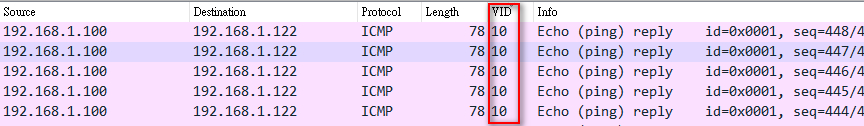

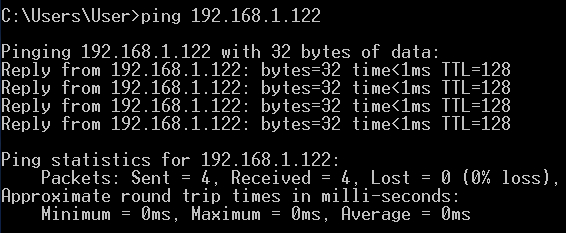

Testen Sie das Ergebnis:

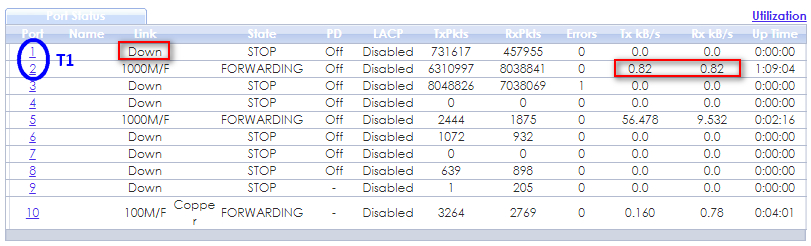

Da nur Port 1 ausgefallen ist, können die Geräte in VLAN10 weiterhin über den Link von Port 2 der Trunk-Gruppe miteinander kommunizieren.
