Dieser Artikel zeigt, wie Sie das Stacking auf Ihrem switch konfigurieren. Durch das Stapeln der switch kann Redundanz in Ihrem Netzwerk für Ihre Server und andere Geräte erreicht werden. Es wird auch gezeigt, wie Sie Ihre Backup- und Master-switch sowie die Link-Aggregation für Ihre switch konfigurieren. Einschließlich der neuen GUI und der alten GUI.

Einführung in Switch Stacking

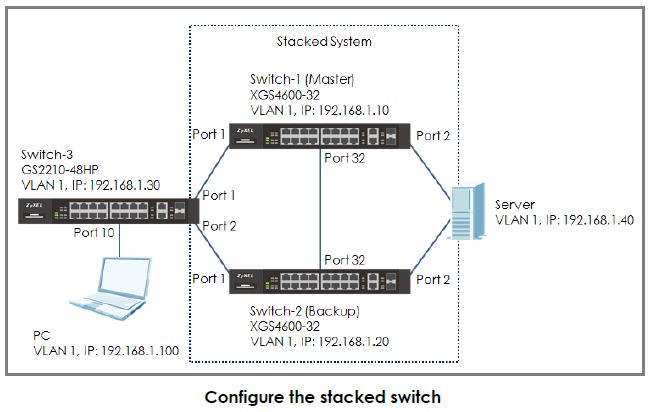

Das Beispiel zeigt Administratoren, wie sie einen gestapelten switch konfigurieren, um eine hohe Serververfügbarkeit zu gewährleisten. In diesem Beispiel stapeln wir Switch-1 und Switch-2 zu einem logischen switch. Durch die Stapelung der switch können die Clients den Server auch dann noch erreichen, wenn ein switch offline geht. Dies gewährleistet eine hohe Verfügbarkeit der Server. In diesem Beispiel werden Administratoren angewiesen, alle Verbindungen zu trennen, bevor sie die switch konfigurieren, um Netzwerkausfälle aufgrund von Broadcast-Stürmen zu vermeiden.

Konfigurieren von Stacking für Switch 1 & 2

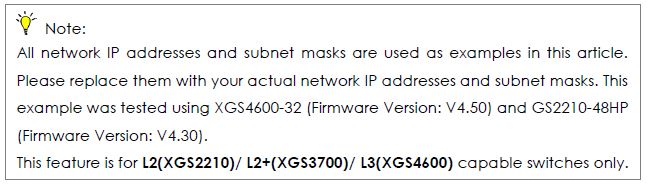

Hinweis: Alle Netzwerk-IP-Adressen und Subnetzmasken werden in diesem Artikel als Beispiele verwendet. Bitte ersetzen Sie sie durch Ihre tatsächlichen Netzwerk-IP-Adressen und Subnetzmasken. Dieses Beispiel wurde mit XGS3800-28 (Firmware Version: V4.80) und GS2220-50HP (Firmware Version: V4.80) getestet.

Switch-1einrichten

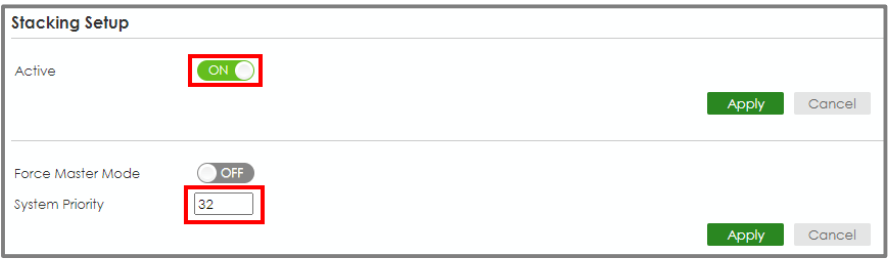

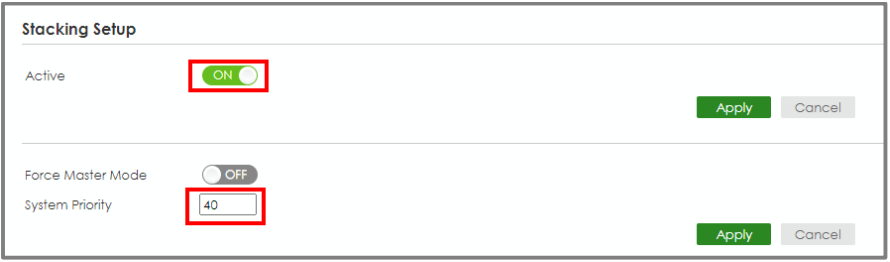

Rufen Sie die Web-GUI auf und gehen Sie zu Menü > System > Stacking > Stacking Setup. Geben Sie die Systempriorität ein (je höher die Zahl ist, desto höher ist die Priorität, Master zu werden) und klicken Sie auf "Übernehmen". Aktivieren Sie die Einstellung "Aktiv" und klicken Sie auf "Übernehmen".

Switch-1 wird neu gestartet.

Einrichten von Switch-2

Öffnen Sie die Web-GUI und gehen Sie zu Menü > System >Stacking > Stacking Setup. Geben Sie die Systempriorität ein (je höher die Zahl ist, desto höher ist die Priorität, Master zu werden) und klicken Sie auf "Übernehmen". Aktivieren Sie die Einstellung "Aktiv" und klicken Sie auf "Übernehmen".

Switch-2 wird neu gestartet.

Verbinden Sie Switch-1 und Switch-2 an Port 28 mit einem 10-Gigabit-Transceiver.

Switch-1 und Switch-2 werden zu einem gestapelten switch.

Die Stack-ID-LED auf der Frontplatte des switches sollte "1" und "2" anzeigen.
Hinweis: In diesem Beispiel haben wir die Priorität von Switch-1 höher als die von Switch-2 gesetzt. Daher wird Switch-1 zum Master.
Hinweis: Die letzten vier Ports sind normalerweise für Stacking-Kanäle reserviert, wenn sich das PRD_N_N_SSSarQfMQe_5 im Stacking-Modus befindet. Dies sind die Ports 25, 26, 27 und 28 beim XS3800-28 switch. Wenn Sie andere stapelbare Modelle verwenden, sehen Sie bitte im Benutzerhandbuch nach, um die für das Stacking verwendeten Ports zu bestätigen.

Vergessen Sie nicht, die Konfiguration zu speichern.

Konfigurieren der Link Aggregation am gestapelten switch

Verbinden Sie sich mit dem gestapelten switch und konfigurieren Sie Link Aggregation

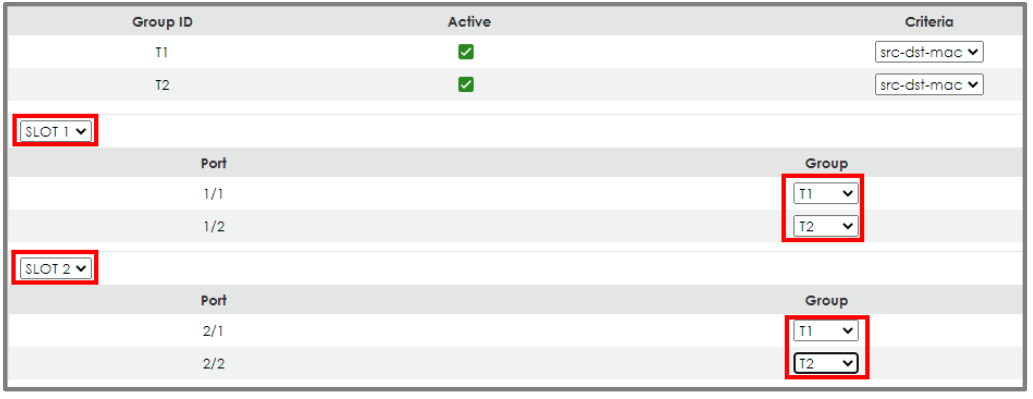

Öffnen Sie die Web-GUI und gehen Sie zu Menü > Port > Link Aggregation > Link Aggregation Setting. Aktivieren Sie T1 und T2. Wählen Sie SLOT 1 und legen Sie die Gruppe von Port 1/1 und 1/2 als T1 bzw. T2 fest.

Klicken Sie auf "Übernehmen".

Wählen Sie SLOT 2 und stellen Sie die Gruppe von Port 2/1 und 2/2 als T1 bzw. T2 ein. Klicken Sie auf "Übernehmen".

Einstellen des Kontrollprotokolls

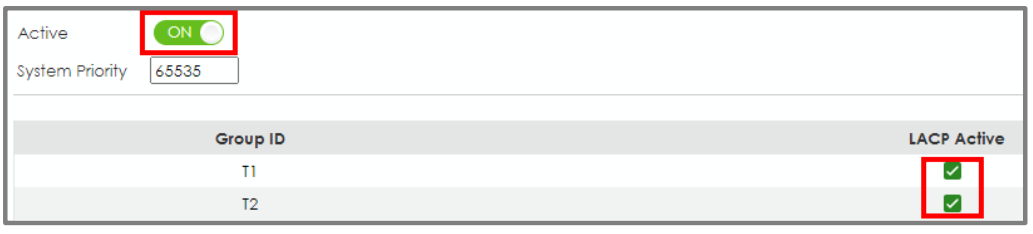

Gehen Sie zu Menü > Port > Link Aggregation > Link Aggregation Control Protocol. Aktivieren Sie das Kontrollkästchen "Aktiv", ebenso wie für T1 und T2.

Konfigurieren Sie die Link Aggregation auf Switch-3

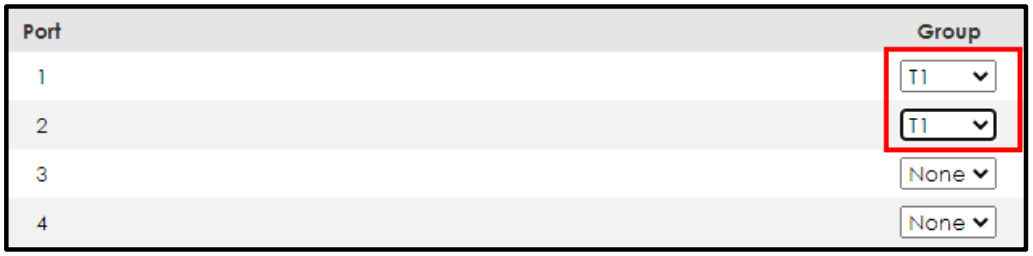

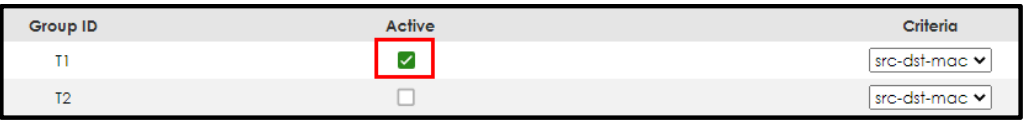

1 Gehen Sie zu Menü > Port > Link Aggregation > Link Aggregation-Einstellung. (Wenn Sie die Firmware V4.70 verwenden, gehen Sie bitte zu Menü > Erweiterte Anwendung > Link Aggregation > Link Aggregation Setting). Markieren Sie das Feld Aktiv für T1 und wählen Sie Port 1 und 2 als Gruppe T1 aus.

Klicken Sie auf "Übernehmen".

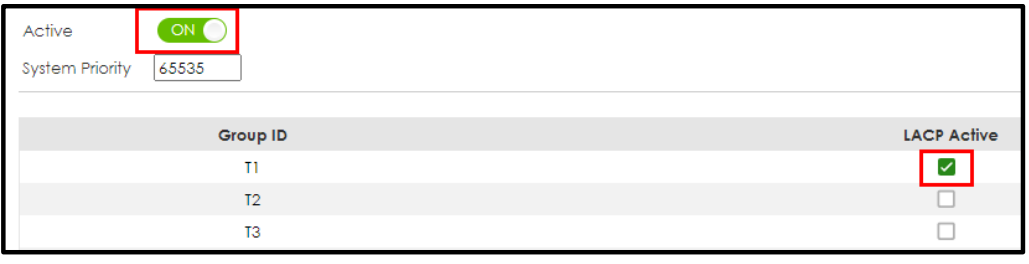

3 Gehen Sie zu Menü > Port > Link Aggregation > Link Aggregation Control Protocol. (Wenn Sie die Firmware V4.70 verwenden, gehen Sie bitte zu Menü > Erweiterte Anwendung > Link Aggregation > Link Aggregation Setting >LACP)

Markieren Sie das Kästchen "Aktiv", ebenso wie bei T1.

Testen Sie das Ergebnis

1 Konfigurieren Sie Link Aggegation zwischen den beiden NICs des Servers und verbinden Sie diese Ports mit Port 1/2 und 2/2 des Stacked switch.

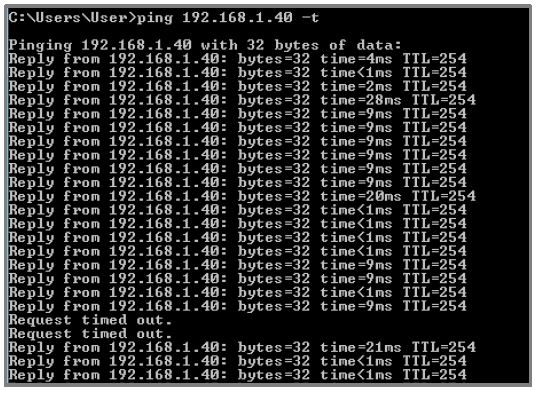

2 Verwenden Sie einen PC, um den Server (192.168.1.40) anzupingen. Nach einigen Ping-Versuchen versuchen Sie, Switch-1 (Master down) abzuschalten. Der Ping wird einige Male "timed out" anzeigen und dann wird der Ping wieder erfolgreich sein, wenn Switch-2 (Backup) der neue Master wird.

Was könnte schief gehen

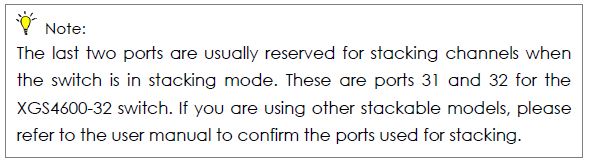

1. Die Stacking-Ports sind normalerweise die letzten 2 Ports des switch. Wenn Sie die beiden switch mit einem Nicht-Stacking-Anschluss verbinden, werden Sie feststellen, dass die beiden switch kein Stacking-System bilden.
2. Denken Sie daran, die Konfiguration zu speichern, bevor Sie den Test durchführen. Wenn Sie vergessen, die Konfiguration zu speichern, gehen nach einem Neustart alle Konfigurationen verloren. Daher wird die Link Aggregation nicht mehr funktionieren.

Konfigurieren von Stacking mit der alten Web-GUI

Switch-1 und Switch-2 für Stacking konfigurieren

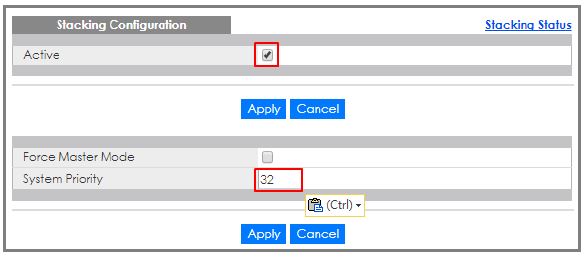

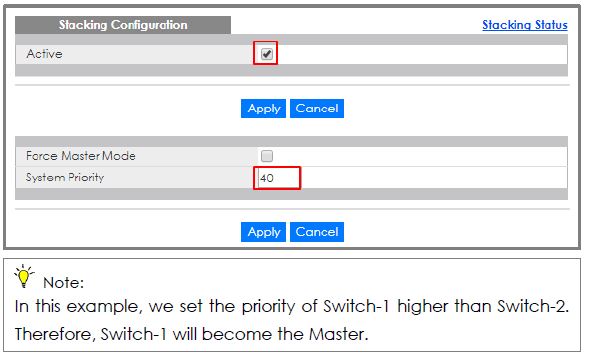

1. Switch-1 einrichten: Rufen Sie die Web-GUI auf und gehen Sie zu Menü > Grundeinstellung > Stacking > Konfiguration. Geben Sie die Systempriorität ein (je höher die Zahl ist, desto höher ist die Priorität, Master zu werden) und klicken Sie auf "Übernehmen". Markieren Sie "Aktiv" und klicken Sie auf "Übernehmen". Switch-1 wird neu gestartet.


2. Einrichten von Switch-2: Rufen Sie die Web-GUI auf und gehen Sie zu Menü > Grundeinstellung > Stacking > Konfiguration. Geben Sie die Systempriorität ein (je höher die Zahl ist, desto höher ist die Priorität, Master zu werden) und klicken Sie auf "Übernehmen". Markieren Sie "Aktiv" und klicken Sie auf "Übernehmen". Switch-2 wird neu gestartet.



3. Verbinden Sie Switch-1 und Switch-2 an Port 32 mit einem 10-Gigabit-Transceiver



4. Switch-1 und Switch-2 werden zu einem Stack. Die Stack-ID-LED auf der Frontplatte des switches sollte "1" und "2" anzeigen.

5. Denken Sie daran, die Konfiguration zu speichern.

Konfigurieren der Link Aggregation auf gestapelten switch

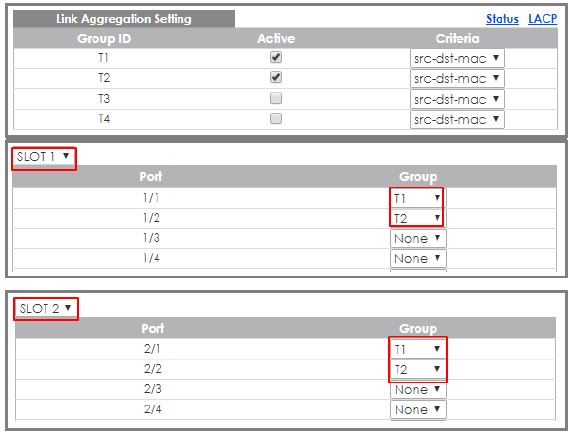

1. Verbinden Sie sich mit dem gestapelten switch. Rufen Sie die Web-GUI auf und gehen Sie zu Menü > Erweiterte Anwendung > Link Aggregation > Link Aggregation Setting. Aktivieren Sie T1 und wählen Sie SLOT 1 und stellen Sie die Gruppe von Port 1/1 und 1/2 als T1 bzw. T2 ein. Klicken Sie auf "Übernehmen". Wählen Sie SLOT 2 und legen Sie die Gruppe von Port 2/1 und 2/2 als T1 bzw. T2 fest. Klicken Sie auf "Übernehmen".

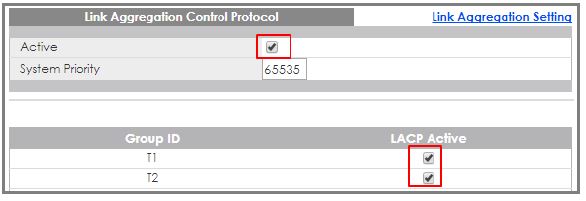

2. Gehen Sie zu Menü > Erweiterte Anwendung > Link Aggregation > Link Aggregation Setting >LACP. Aktivieren Sie das Kontrollkästchen "Aktiv", auch für T1 und T2.



Konfigurieren Sie Link Aggregation auf Switch-3

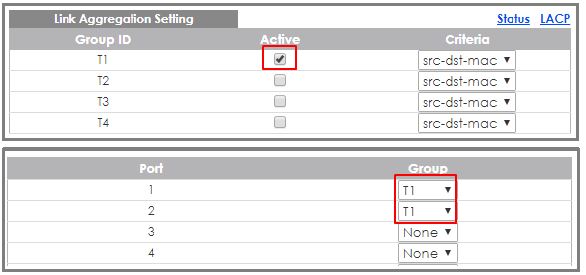

1. Gehen Sie zu Menü > Erweiterte Anwendung > Link Aggregation > Link Aggregation Setting. Aktivieren Sie das Kästchen Aktiv für T1 und wählen Sie Port 1 und 2 als Gruppe aus.

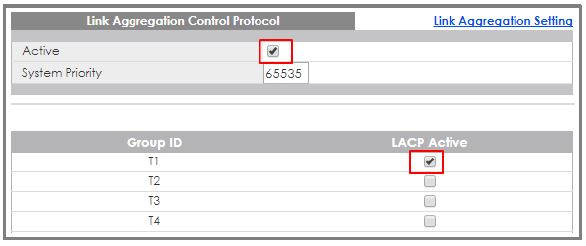

2. Gehen Sie zu Menü > Erweiterte Anwendung > Link Aggregation > Link Aggregation Setting >LACP. Aktivieren Sie das Kontrollkästchen "Aktiv" und klicken Sie auf "Übernehmen".



Testen Sie das Ergebnis

1. Konfigurieren Sie Link Aggegation zwischen den beiden NIC des Servers und verbinden Sie diese Ports mit Port 1/2 und 2/2 des gestapelten switch.

2. Verwenden Sie einen PC, um den Server (192.168.1.40) anzupingen. Nach einigen Ping-Versuchen versuchen Sie, Switch-1 (Master down) abzuschalten. Der Ping wird einige Male "timed out" anzeigen und dann wird der Ping wieder erfolgreich sein, wenn Switch-2 (Backup) der neue Master wird.



Was kann schief gehen?

• Wenn Sie die beiden switch über einen Nicht-Stacking-Port verbinden, werden Sie feststellen, dass die beiden switch kein Stacking-System bilden.

• Vergessen Sie nicht, die Konfiguration zu speichern, bevor Sie die Einstellungen vornehmen. Wenn Sie vergessen, die Konfiguration zu speichern, gehen nach einem Neustart alle Konfigurationen verloren. Daher wird die Link Aggregation nicht mehr funktionieren.
