FTTH WAN-Schnittstelle mit VLAN (Swisscom)

FTTH, Swisscom Glasfasernetz

Im Glasfasernetz von Swisscom trennt ein VLAN die Access Points in die PPPoE- oder IPoE-Umgebung. Im Studerus Knowledge Base-Artikel 3307 wird das Einrichten eines Medienkonverters beschrieben.
Weitere Konfigurationsschritte an der Firewall bezüglich VLAN entfallen dann.
Unterstützt der Konverter kein VLAN, muss dies die Firewall übernehmen. Gleiches gilt für die
USG20-VPN mit SFP-Slot und direkt eingesetztem SFP-Glasmodul.

Im Glasfasernetz von Swisscom gilt:

- IPoE VLAN10

- PPPoE VLAN11

FTTH-Verbindung mit IPoE

Konfiguration> Netzwerk> Schnittstelle> VLAN> Hinzufügen

- Schnittstellentyp: extern
- Schnittstellenname: vlan10
- Zone: WAN
- Basis Port: sfp
- VLAN-ID: 10

Die sfp-Einstellung für den Basis Port gilt für eine USG20-VPN mit direkt eingesetztem SFP-Modul. Für eine Firewall in Kombination mit einem Medienkonverter ohne VLAN support
wählen Sie die für die Verbindung verwendete WAN-Schnittstelle aus.

FTTH-Verbindung mit PPPoE

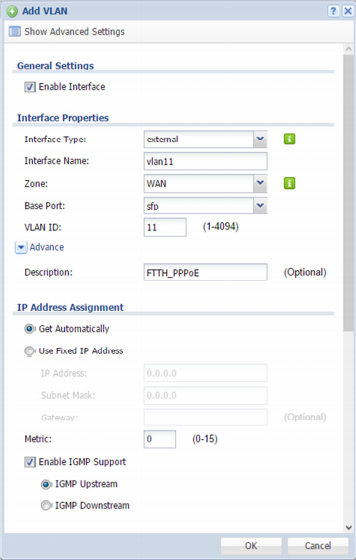

Konfiguration> Netzwerk> Schnittstelle> VLAN> Hinzufügen

- Schnittstellentyp: extern
- Schnittstellenname: vlan11
- Zone: WAN
- Basis Port: sfp
- VLAN-ID: 11

Die sfp-Einstellung für die Basis Port gilt für ein USG20-VPN mit direkt eingesetztem SFP-Modul. Wählen Sie für eine Firewall in Kombination mit einem Medienkonverter ohne VLAN support die für die Verbindung verwendete WAN-Schnittstelle aus.

PPPoE erfordert einen Benutzernamen und ein Kennwort, um die Verbindung herzustellen, das in der Firewall in einem ISP-Profil gespeichert wird.

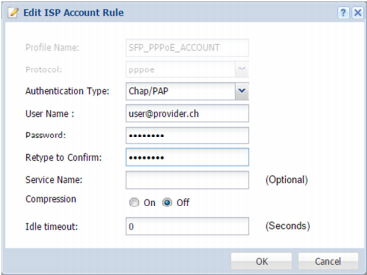

Konfiguration> Objekt> ISP-Konto> SFP_PPPoE_ACCOUNT> Bearbeiten

Ein neues PPP-Profil führt das ISP-Objekt und die VLAN-Schnittstelle zu einer neuen PPPoE-Verbindung zusammen.

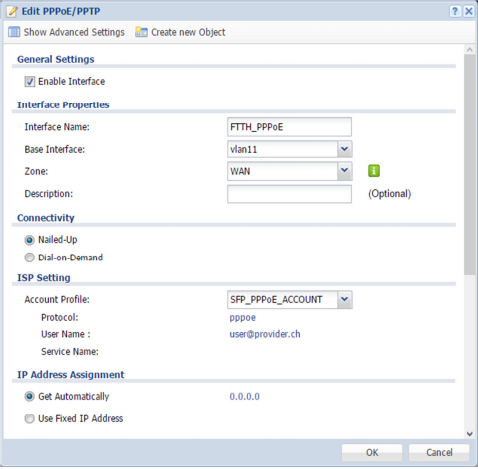

Konfiguration> Netzwerk> PPP> Benutzerkonfiguration> Hinzufügen

KB-00353
