Switching – Konfiguration der statischen Link-Aggregation/LACP

Was ist Link Aggregation (LAG)?

Link Aggregation (LAG) ist eine Technik, bei der mehrere Netzwerkports zu einer einzigen logischen Verbindung zusammengefasst werden, um die Gesamtbandbreite zu erhöhen und die Netzwerkzuverlässigkeit zu verbessern. Dieser Prozess kann auf zwei Arten implementiert werden: statische Link Aggregation und Link Aggregation Control Protocol (LACP).

Statische Link-Aggregation

Bei der statischen Link-Aggregation werden zwei oder mehr Ports manuell so konfiguriert, dass sie als ein einziger logischer Kanal fungieren. Diese Einrichtung erfordert eine sorgfältige Konfiguration an beiden Enden (z. B. switches oder Server), um sicherzustellen, dass beide Seiten der Verbindung identische statische Trunk-Konfigurationen aufweisen. Das Ergebnis ist ein logischer Port, der eine kombinierte Bandbreite bereitstellt, die der Summe der einzelnen Ports entspricht.

Vorteile der statischen Link-Aggregation:

• Gruppiert zwei bis acht Ports zu einer einzigen virtuellen Verbindung und verbessert so den Durchsatz.
• Erhöht die Netzwerkzuverlässigkeit und Redundanz zwischen verbundenen Geräten.

Link Aggregation Control Protocol (LACP)

LACP ist ein standardisiertes Protokoll, das in der IEEE 802.3ad-Spezifikation definiert ist. Es ermöglicht die automatische Bündelung mehrerer physischer Ports zu einer einzigen logischen Verbindung, wobei LACP-Pakete zur Verwaltung der Verbindung verwendet werden.

Mit LACP werden mehrere Ports zu einer Link Aggregation Group (LAG) verbunden, deren Bandbreite der Summe der aggregierten Ports entspricht. Das Protokoll automatisiert nicht nur den Aushandlungsprozess für die Port-Aggregation, sondern umfasst auch Mechanismen zur Überwachung des Verbindungszustands. Im Falle eines Leitungsausfalls kann LACP die fehlerhafte Leitung automatisch aus der Aggregation entfernen und so den fortgesetzten Betrieb sicherstellen.

Vorteile von LACP:

• Ermöglicht die automatische Aushandlung zwischen switches durch das Senden von LACP-Paketen.
• Überwacht die Leitungsintegrität, um Ausfälle zu erkennen, selbst wenn der Ausfall nicht direkt mit der LAG verbunden ist, und kann fehlerhafte Verbindungen aus der Gruppe entfernen.
• Maximiert die Auslastung der verfügbaren Bandbreite zwischen switches und anderen Netzwerkgeräten.
• Erleichtert den Lastausgleich über mehrere Ports hinweg und optimiert so die Gesamtleistung des Netzwerks.

Fazit

Link Aggregation ist eine wichtige Technik zur Verbesserung der Netzwerkkapazität und -zuverlässigkeit. Ob durch statische Konfigurationen oder das dynamischere LACP – die Zusammenfassung mehrerer Ports zu einer einzigen logischen Verbindung verbessert effektiv den Datendurchsatz und die Ausfallsicherheit gegenüber Ausfällen einzelner Ports. Da sich Netzwerke ständig weiterentwickeln, kann das Verständnis und die Implementierung von LAG die Netzwerkleistung und -zuverlässigkeit erheblich steigern.

Link-Aggregation (LAG) konfigurieren

HINWEIS: Erst konfigurieren, dann verbinden!
Es wird dringend empfohlen, LACP-Ports nicht zu verbinden, bevor LACP eingerichtet wurde; andernfalls kann es in Ihrem Netzwerk zu Schleifen kommen. Wenn jedoch RSTP bereits auf beiden switch-Geräten aktiviert ist, können Sie die Ports verbinden, bevor die LACP-Konfiguration abgeschlossen ist. Wenn der switch keine LACP-Probe-Pakete empfängt, werden die Ports durch RSTP gesperrt, und es kommt zu keiner Schleife. Im Gegensatz dazu können bei Verwendung eines statischen Trunks weiterhin Schleifen auftreten, da keine LACP-Verhandlungs-Pakete ausgetauscht werden.


Überprüfen Sie Folgendes, bevor Sie beginnen

Überprüfen Sie Folgendes:

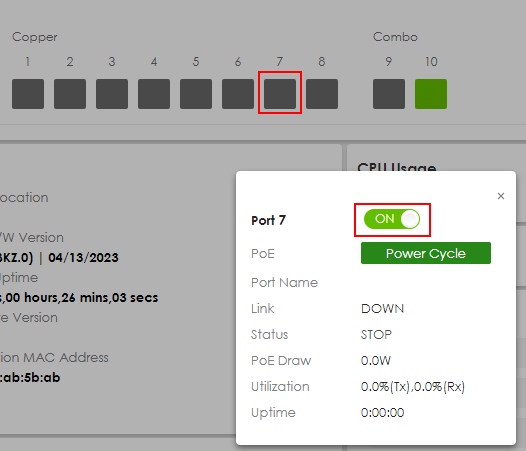

• Überprüfen Sie den Portstatus, hier Beispiel Port 7/8:

Stellen Sie außerdem sicher, dass die Ports aktiviert sind:

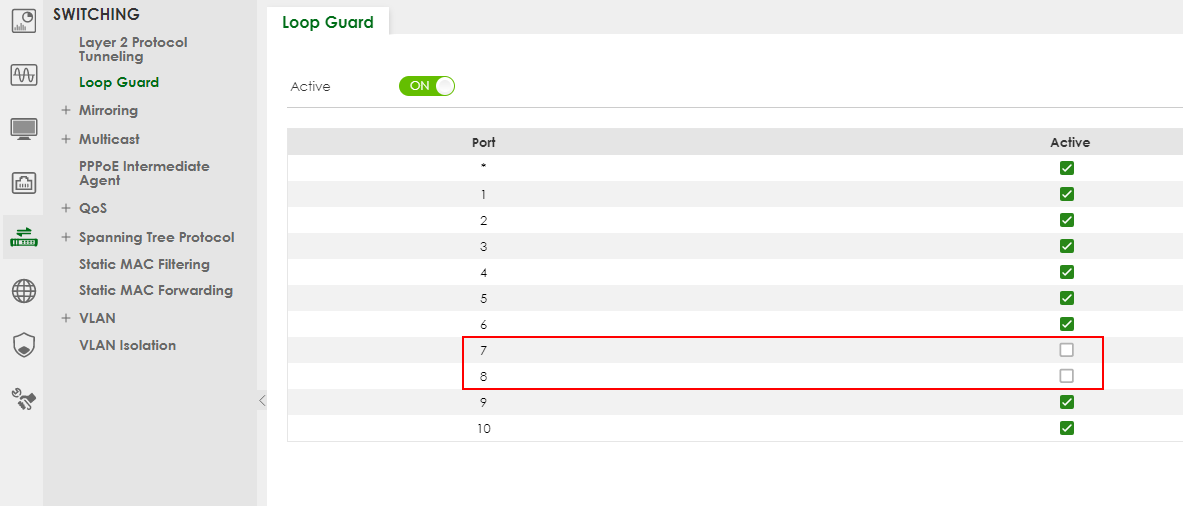

Überprüfen Sie als Nächstes, ob der Loop Guard auf diesen Ports nicht aktiv ist. Navigieren Sie zu:

SWITCHING > Loop Guard

Klicken Sie dann auf „Übernehmen“

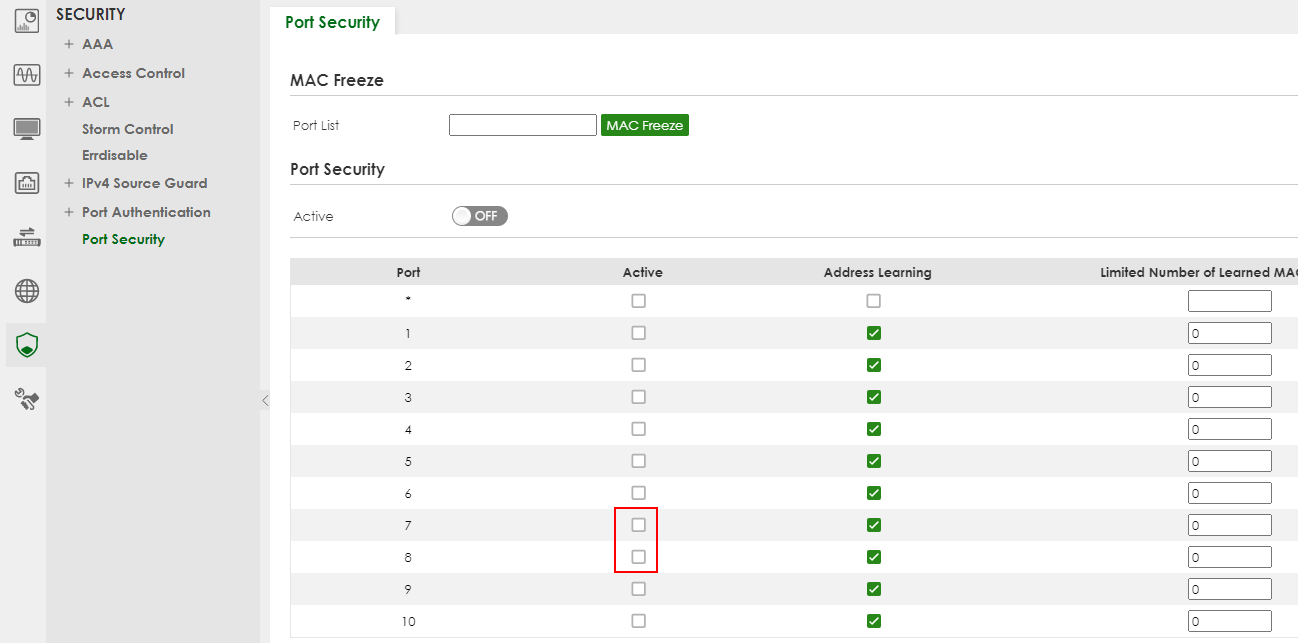

Überprüfen Sie, ob die Port-Sicherheit auf den erforderlichen Ports deaktiviert ist, indem Sie zu folgendem Menü navigieren:

SECURITY > Port Security

Nun können wir mit der Konfiguration der Link-Aggregation beginnen.

Link-Aggregation

Nun können wir mit der Konfiguration der Link-Aggregation beginnen, indem wir zu folgendem Menüpunkt navigieren:

PORT > Link Aggregation > Link Aggregation Setting

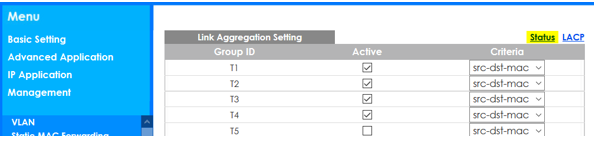

Aktivieren Sie die Gruppen-ID, die Sie verwenden möchten, und wählen Sie dieselbe Gruppe an den Ports aus, die Sie aggregieren möchten.

Info: src-dst-mac, um den Datenverkehr basierend auf einer Kombination aus der Quell- und Ziel-MAC-Adresse des Pakets zu verteilen.

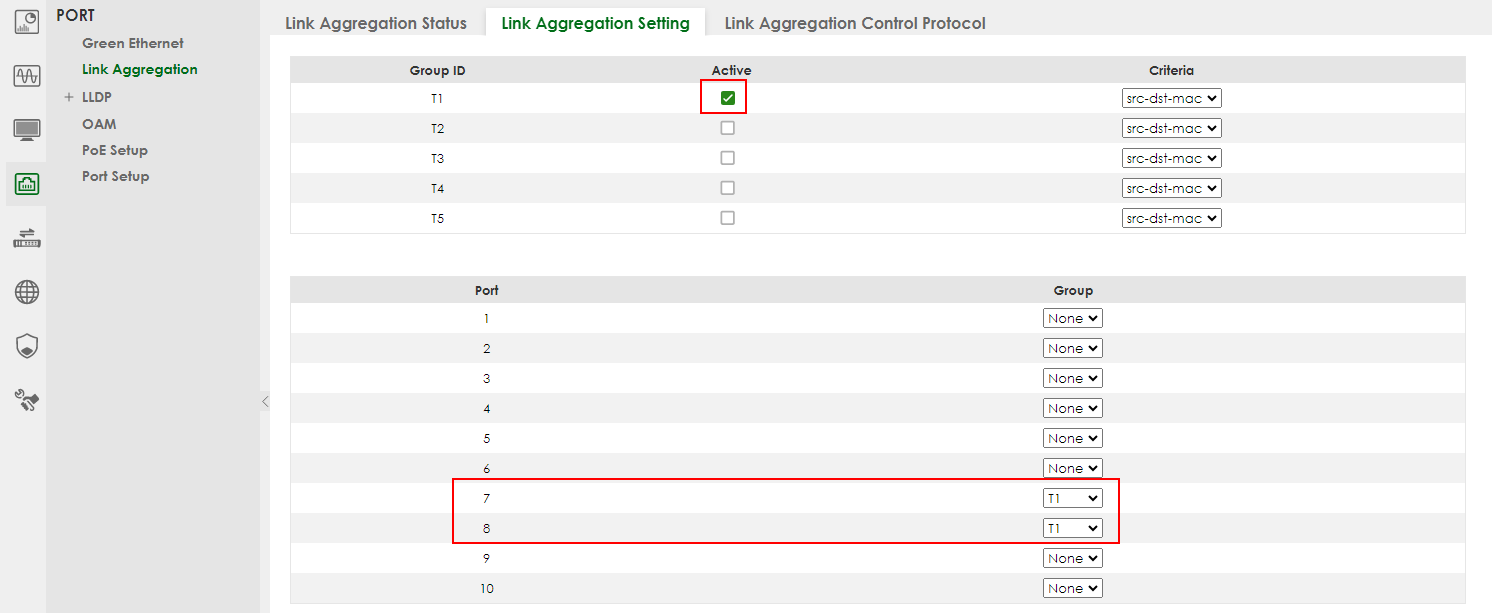

Wählen Sie die Ports aus, die von (hier) T4 verwendet werden sollen:

Scrollen Sie nach unten und übernehmen Sie die Einstellungen.

Jetzt sind die Ports 7/8 zu einer Link-Aggregation zusammengefasst.

Vergessen Sie nicht, die Konfigurationzu speichern: Switch Konfiguration nach Stromausfall oder Neustart verloren

Ergebnisse überprüfen

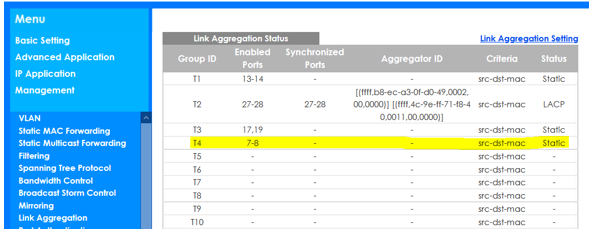

Sie können dies überprüfen, indem Sie zurück zu „Status“ gehen:

Dort sehen Sie, dass der Trunk den Ports 7 und 8 zugewiesen und einsatzbereit ist.
