Switch [VLAN] - Konfigurieren Sie das Inter-Routing zwischen verschiedenen VLANs

Erstellt - Aktualisiert
Serhii Boiarynov
Print Friendly and PDF
Haben Sie Fragen? Anfrage einreichen

Wichtiger Hinweis:
Dear customer, please be aware that we use machine translation to provide articles in your local language. Es kann sein, dass nicht alle Texte korrekt übersetzt werden. If there are questions or discrepancies on the accuracy of information in the translated version, please review the original article here:Original Version

This article will look at inter-VLAN routing on our XS3800, XGS4700 and other L3 switches

As for our scenario, we want to reduce traffic to the Security Gateway and use the XS3800 as a router for the inter-VLAN traffic.


Zunächst müssen wir das VLAN zum Security Gateway hinzufügen.

Configuration > Network > Interface > VLAN > Add

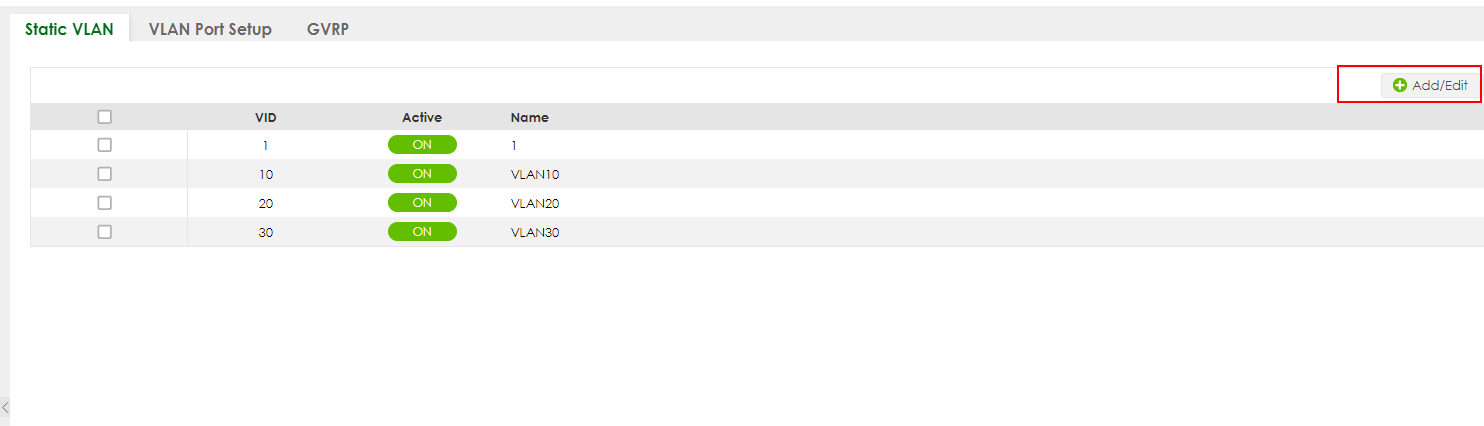

Nun fügen wir die gleichen VLANs auf dem Switch hinzu.

SWITCHING > VLAN > VLAN Setup > Static VLAN

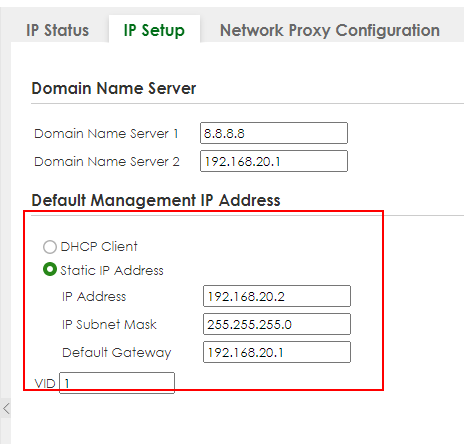

Dann müssen wir dem Switch eine IP in jedem dieser VLANs zuweisen

SYSTEM > IP Setup > IP Setup

Then go to Management IP Address and add your VLANs to the Management IP Address Records.

Next, we need to change the default router/default gateway for the Network clients

Configuration > Network > Interface > VLAN > Edit


Die Netzwerk-Clients verwenden nun den Switch als Gateway/Router.
