Simple Network Management Protocol (SNMP) es un protocolo de capa de aplicación utilizado para gestionar y supervisar los dispositivos basados en TCP / IP. SNMP se utiliza para intercambiar información de gestión entre el sistema de gestión de red (NMS) y un elemento de red (NE).
Una red gestionada por SNMP consta de dos componentes principales: Agentes y un Gestor.
Un agente es un módulo de software de gestión que reside en un switch gestionado (el Switch). Un agente traduce la información de gestión local del switch gestionado a un formato compatible con SNMP.
Además, contiene variables de objeto/objetos gestionados que definen cada pieza de información que debe recopilarse sobre un Switch. Algunos ejemplos de variables son el número de paquetes recibidos, el estado del puerto del nodo, etc. Una Base de Información de Gestión (MIB) es una colección de objetos gestionados. SNMP permite que un gestor y los agentes se comuniquen para acceder a estos objetos.
El gestor es la consola a través de la cual los administradores de red realizan las funciones de gestión de la red. Ejecuta aplicaciones que controlan y supervisan los dispositivos gestionados.
Además, puede gestionar y supervisar el conmutador a través de la red mediante SNMP versión uno (SNMPv1), SNMP versión 2c o SNMP versión 3.
1) Configurar SNMP
Este tutorial le mostrará cómo establecer la configuración básica de SNMP en nuestros switches.

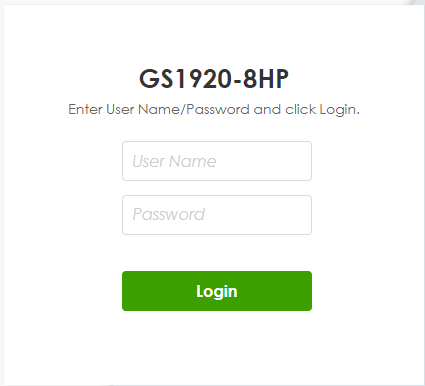

1. Acceda a su dispositivo introduciendo su dirección IP en la línea de dirección del navegador e inicie sesión utilizando las credenciales del dispositivo
2. En el panel de control, haga clic en el enlace rápido Estado SNMP.

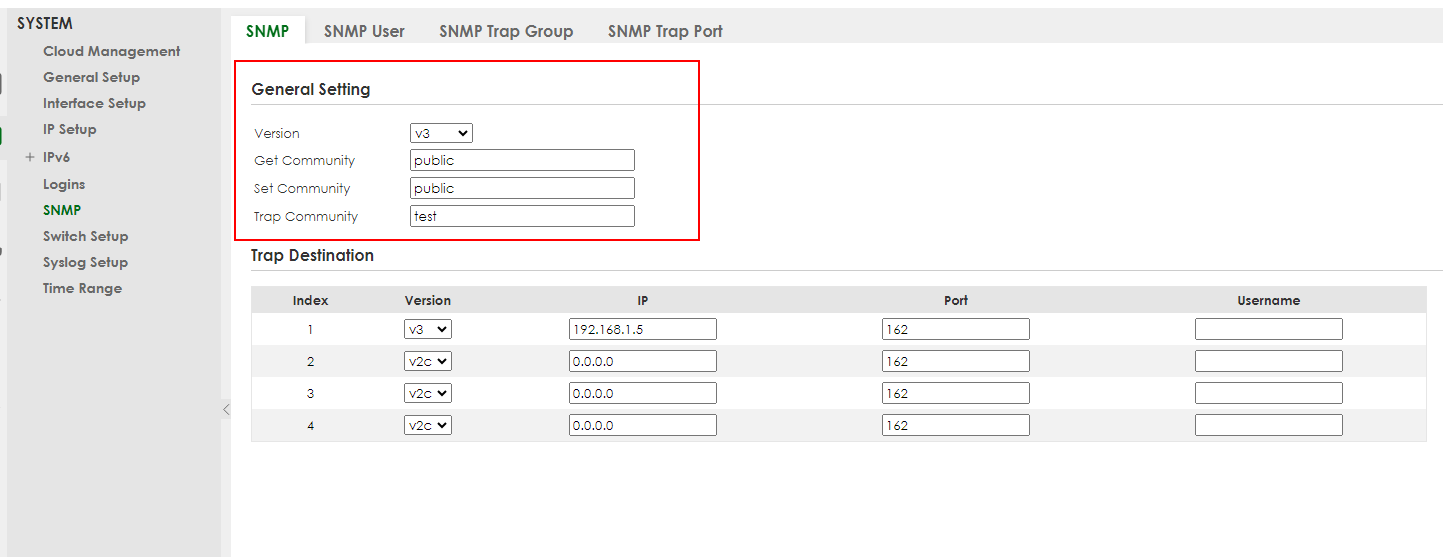

3. Seleccione la versión de SNMP que desee y, a continuación, configure la comunidad Get, Set y Trap de acuerdo con su software de gestión SNMP (por defecto: public)
5. 5. Configure un Destino de Trampa para que su switch pueda enviar Trampas (notificaciones) al software de gestión SNMP con el grupo de trampas configurado por el usuario, después "Aplicar".
6. Ir a:
SYSTEM > SNMP > SNMP Trap Group
Trap Group para especificar los tipos de traps SNMP que deben enviarse al gestor SNMP y, a continuación, utilice la pantalla Trap Port para seleccionar qué tipo de Trap Group se recibe en qué puerto del switch
8. Si utiliza SNMPv3, deberá configurar algunos parámetros específicos del usuario a continuación
9. Para crear un Usuario, debe ir a la pantalla de Usuario SNMP y añadir el usuario allí.
Luego navegue a
SYSTEM > SNMP > SNMP User > Add/Edit User
2) Configurar SNMP en Legacy GUI
Este tutorial le mostrará cómo establecer la configuración básica de SNMP en nuestros switches.
1. Acceda a su dispositivo introduciendo su dirección IP en la línea de dirección del navegador e inicie sesión utilizando las credenciales del dispositivo

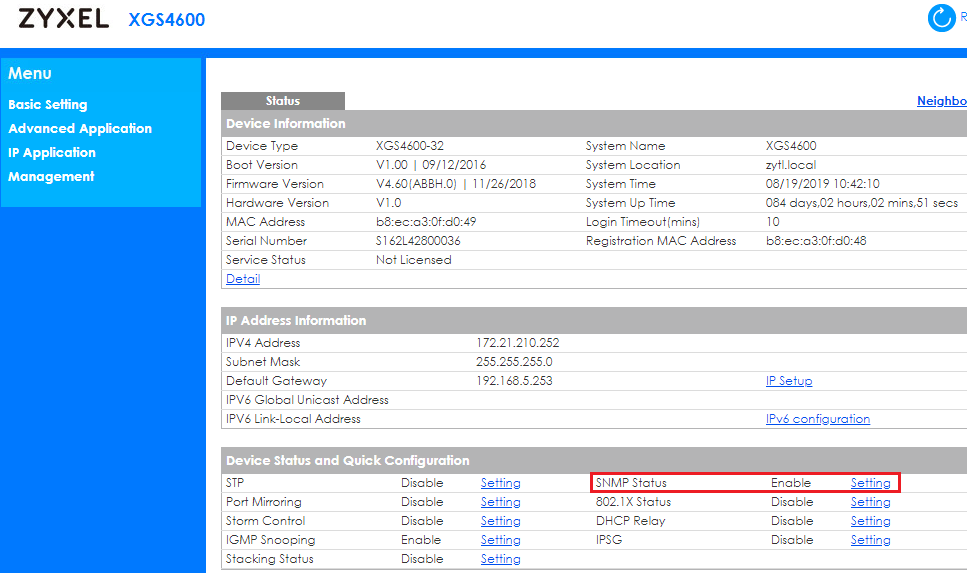

2. En el panel de control, haga clic en el enlace rápido Estado SNMP > Configuración.
3. Seleccione aquí la versión SNMP que desea utilizar
4. Configure la Comunidad Get, Set y Trap de acuerdo con su software de gestión SNMP (por defecto: public).
5. 5. Configure un Destino de Trampa para que su switch pueda enviar Trampas (notificaciones) al software de gestión SNMP con el grupo de trampas configurado por el usuario, después "Aplicar".
6. Vaya a la pantalla Grupo de Trampas para especificar los tipos de trampas SNMP que deben enviarse al gestor SNMP
7. Utilice la pantalla Trap Port para seleccionar qué tipo de Trap Group se recibe en qué puerto del switch
8. Si utiliza SNMPv3, deberá configurar algunos parámetros específicos del usuario
9. Para crear un usuario, debe ir a la pantalla Usuario SNMP y añadir el usuario allí.
