Conmutador de red - Configurar RSTP (Rapid-Spanning-Tree-Protocol) en una topología de anillo

Este ejemplo muestra a los administradores cómo configurar RSTP (Rapid Spanning Tree Protocol) en la topología de anillo para implementar la redundancia de red.

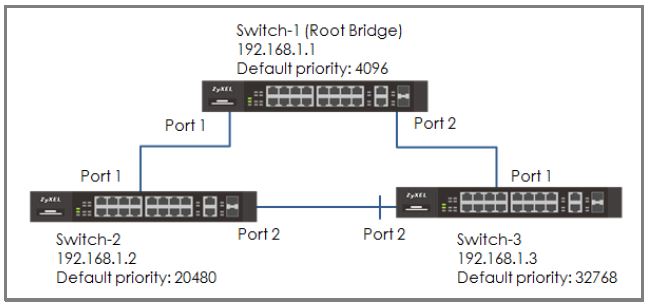

Configurar RSTP en una topología de anillo

1. Configurar RSTP en una topología de anillo

Nota. Asegúrese de que el enlace entre Switch-2 y Switch-3 no está conectado para evitar bucles involuntarios antes de finalizar la configuración RSTP.

1.1 Configurar Switch-1

Entre en la GUI web y vaya a

SWITCHING > Spanning Tree Protocol > Spanning Tree Setup

Compruebe si la configuración de Spanning Tree es Rapid Spanning Tree. Si no es así, selecciónela y haga clic en "Apply".

3. Configure Switch-1: Entre en la GUI web y vaya a:

SWITCHING > Spanning Tree Protocol > RSTP

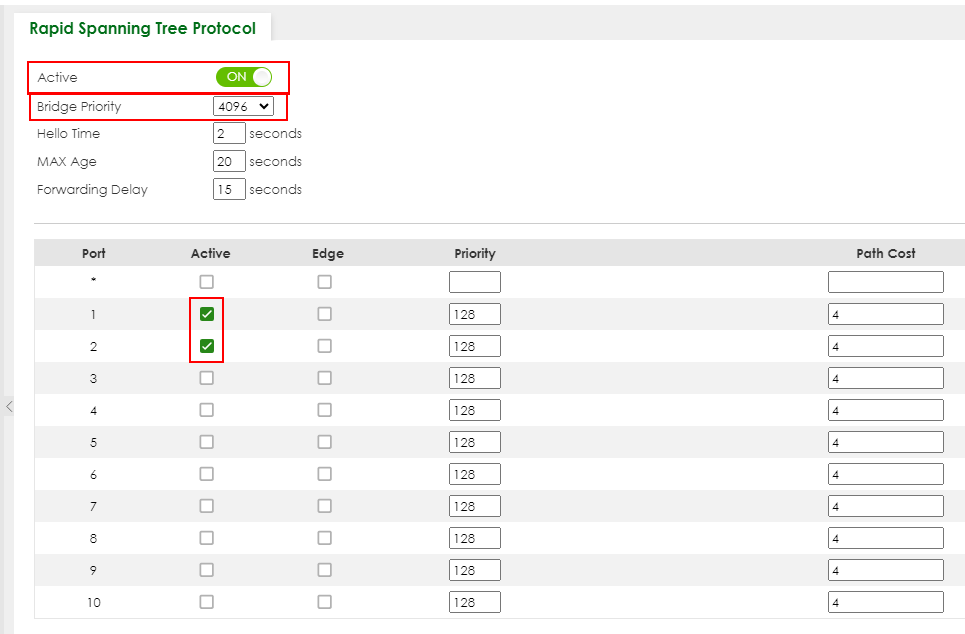

A continuación, marque la casilla "Activo". Establezca la prioridad del puente = 4096. Activa los puertos 1, 2. Haga clic en "Aplicar".

1.2 Configurar Switch-2

1. Entre en la GUI web y vaya a

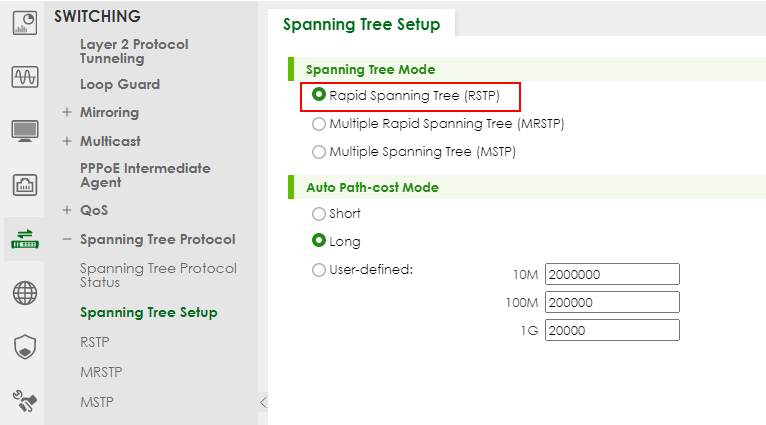

SWITCHING > Spanning Tree Protocol > Spanning Tree Setup

2. Compruebe si la configuración del árbol de expansión es Rapid Spanning Tree. Si no es así, selecciónela y haga clic en "Aplicar".

2. Configure RSTP navegando a:

SWITCHING > Spanning Tree Protocol > RSTP

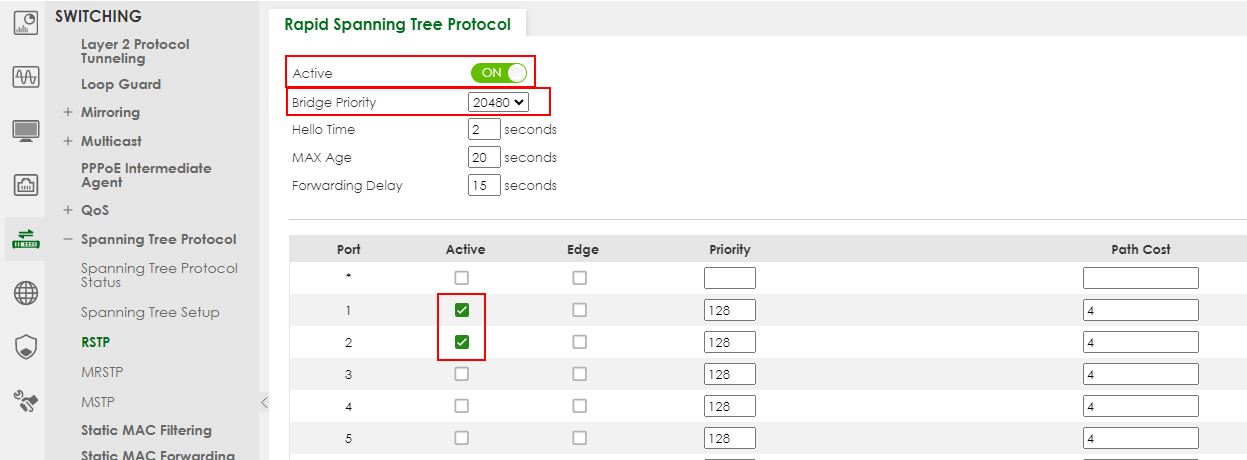

A continuación, marque la casilla "Activo". Establezca la prioridad del puente = 20480. Puerto activo 1, 2. Haga clic en "Aplicar".

1.3 Configurar Switch-3

Acceda a la GUI web y vaya a Menú > Aplicación avanzada > Protocolo del árbol de expansión > Configuración. Compruebe si la configuración del Árbol de expansión es Árbol de expansión rápido. Si no es así, selecciónela y haga clic en "Aplicar".

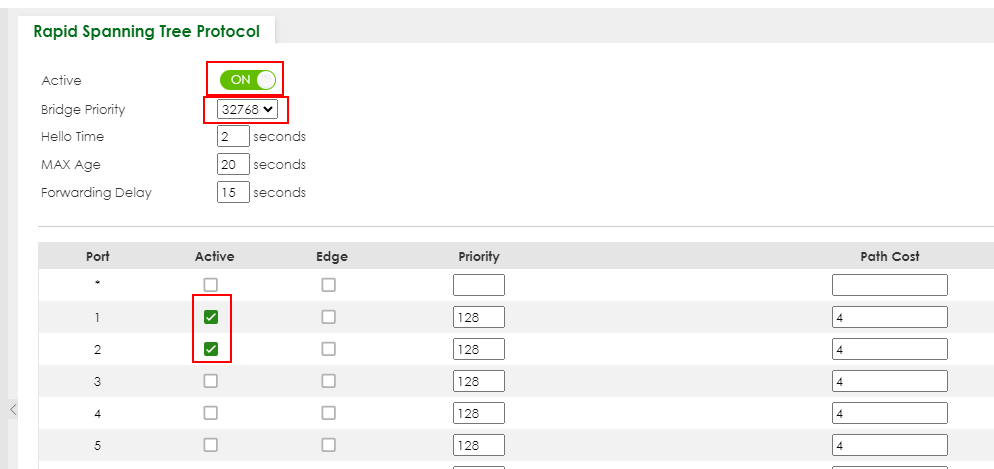

4. Configure el Switch-3: Acceda a la GUI web y vaya a Menú > Aplicación avanzada > Protocolo de árbol de expansión > RSTP. Marque la casilla "Activo". Establezca la Prioridad del Puente = 32768. Active los puertos 1 y 2. Haga clic en "Aplicar".

1. Por último, conecte el enlace entre Switch-2 y Switch-3.

1.4 Pruebe el resultado

• Compruebe el estado del Switch-1:

Ir a:

SWITCHING > Spanning Tree Protocol > Spanning Tree Protocol Status

El ID del Puente Raíz y el ID de Nuestro Puente deben ser iguales. Esto significa que Switch-1 es el Puente Raíz. Ambos puertos 1 y 2 deben estar en estado FORWARDING , mientras que sus Roles de Puerto son Puertos Designados.

* Antigua GUI

Verificar el estado del Switch-2

Ir a:

SWITCHING > Spanning Tree Protocol > Spanning Tree Protocol Status

y compruebe el estado de los puertos del Switch-2. El puerto 1 debería ser el Puerto Raíz en estado FORWARDING , mientras que el puerto 2 debería ser un Puerto Designado también en estado FORWARDING .


* Antigua GUI

Verifique el estado del Switch-3

Vaya a Menu > Advanced Application > Spanning Tree y compruebe el estado de los puertos del Switch-3. El Puerto 1 debería ser el Puerto Raíz en estado FORWARDING , mientras que el Puerto 2 es un Puerto Alternativo en estado DISCARDING .

Note! Don't forget to save the configuration to not lose it when rebooting the switch

2) Configurar RSTP en una Topología de Anillo (GUI Legado)

1. Asegúrese de que el enlace entre el Switch-2 y el Switch-3 no está conectado para evitar bucles involuntarios antes de finalizar la configuración del RSTP.

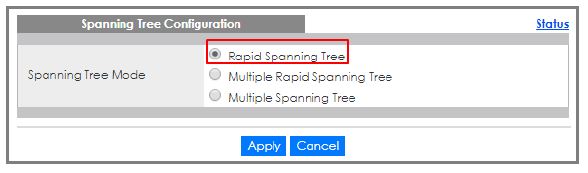

2. Configure el Switch-1: Acceda a la GUI web y vaya a Menú > Aplicación avanzada > Protocolo del árbol de expansión > Configuración. Compruebe si la configuración de Spanning Tree es Rapid Spanning Tree. Si no es así, selecciónela y haga clic en "Aplicar".


3. Configurar Switch-1: Acceda a la GUI web y vaya a Menú > Aplicación avanzada > Protocolo del árbol de expansión > RSTP. Marque la casilla "Activo". Establezca la prioridad de puente = 4096. Active los puertos 1 y 2. Haga clic en "Aplicar".

4. Configure Switch-2: Acceda a la GUI web y vaya a Menu > Advanced Application > Spanning Tree Protocol > Configuration. Compruebe si la configuración del Árbol de expansión es Árbol de expansión rápido. Si no es así, selecciónela y haga clic en "Aplicar".

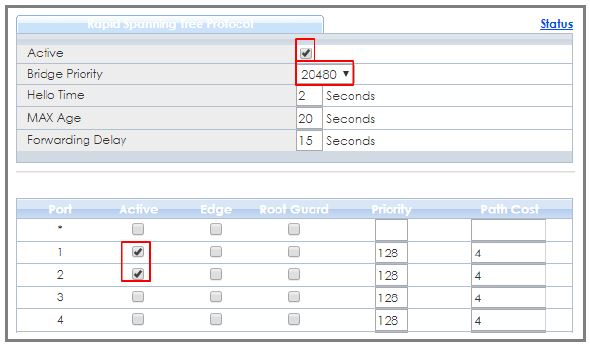

5. Configuración del conmutador 2: Acceda a la interfaz gráfica de usuario web y vaya a Menú > Aplicación avanzada > Protocolo del árbol de expansión > RSTP. Marque la casilla "Activo". Establezca la prioridad de puente = 20480. Active los puertos 1 y 2. Haga clic en "Aplicar".

6. Configurar Switch-3: Acceda a la GUI web y vaya a Menu > Advanced Application > Spanning Tree Protocol > Configuration. Compruebe si la configuración del árbol de expansión es Rapid Spanning Tree. Si no es así, selecciónela y haga clic en "Aplicar".

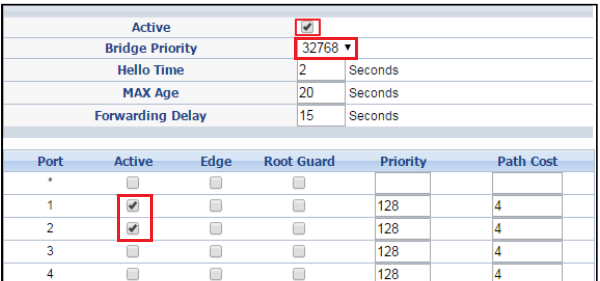

7. Configuración del conmutador 3: Acceda a la interfaz gráfica de usuario web y vaya a Menú > Aplicación avanzada > Protocolo del árbol de expansión > RSTP. Marque la casilla "Activo". Establezca la prioridad de puente = 32768. Active los puertos 1 y 2. Haga clic en "Aplicar".

8. Por último, conecte el enlace entre Switch-2 y Switch-3.

2. Pruebe el resultado

• Compruebe el estado de Switch-1: Vaya a Menú > Aplicación avanzada > Protocolo Spanning Tree. El ID del Puente Raíz y el ID de Nuestro Puente deben ser iguales. Esto significa que Switch-1 es el Puente Raíz. Los puertos 1 y 2 deben estar en estado ENVIADO , mientras que sus funciones de puerto son puertos designados.

• Compruebe el estado de Switch-2: Vaya a Menú > Aplicación avanzada > Árbol de expansión y compruebe el estado de los puertos de Switch-2. El puerto 1 debería ser el puerto raíz. El puerto 1 debe ser el puerto raíz en estado ENVIADO , mientras que el puerto 2 debe ser un puerto designado también en estado ENVIADO .




• Compruebe el estado del Conmutador-3: Vaya a Menú > Aplicación avanzada > Árbol de expansión y compruebe el estado del puerto del Conmutador-3. El puerto 1 debería ser el Puerto raíz en estado ENVIADO. El puerto 1 debería ser el puerto raíz en estado ENVIANDO , mientras que el puerto 2 es un puerto alternativo en estado DESCARGANDO .



3. Qué podría ir mal

• Si tu Root Bridge no es el dispositivo que esperabas:

1. Reduzca la prioridad del Árbol de expansión de este dispositivo.
2. Aumente la prioridad del árbol de expansión de los demás dispositivos.

• El switch con la prioridad de puente MÁS BAJA será el Puente Raíz. Si la prioridad es la misma, el switch con la dirección MAC MÁS BAJA será el Puente Raíz.
• Si no es posible acceder a la gestión de los conmutadores y los LED de puerto del conmutador parpadean constantemente, puede recuperar el acceso a la gestión eliminando o desconectando cualquier enlace redundante para romper el anillo.
  Esto suele ocurrir antes de configurar Spanning Tree en los dispositivos o si Spanning Tree está configurado incorrectamente.
