Este artículo muestra cómo configurar el apilamiento en su switch. Apilamiento de la switch juntos puede alcanzar la redundancia en su red para sus servidores y otros equipos. También se muestra cómo configurar el switch maestro y de copia de seguridad, así como la agregación de enlaces para sus switches. Incluye tanto la nueva GUI como la antigua GUI.

Introducción al apilamiento Switch

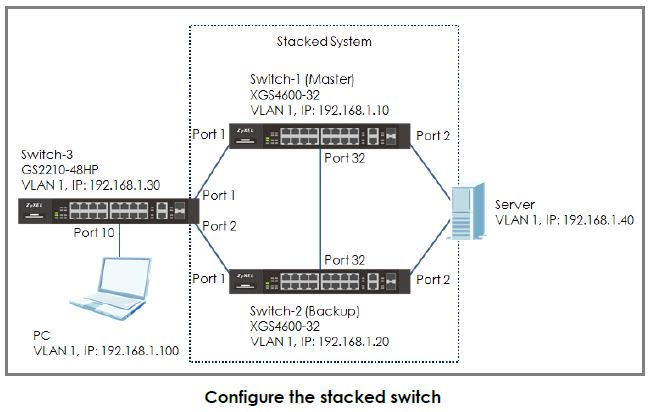

El ejemplo muestra a los administradores cómo configurar un switch apilado para garantizar una alta disponibilidad del servidor. En este ejemplo, apilamos Switch-1 y Switch-2 en un switch lógico. Al apilar los switch juntos, incluso si un switch se desconecta, los clientes pueden seguir accediendo al servidor. Esto garantiza una alta disponibilidad de los servidores. Este ejemplo indica a los administradores que desconecten todos los enlaces antes de configurar los switches para evitar cualquier interrupción de la red provocada por tormentas de difusión.

Configuración del apilamiento para Switch 1 y 2

Nota: Todas las direcciones IP de red y máscaras de subred se utilizan como ejemplos en este artículo. Sustitúyalas por sus direcciones IP y máscaras de subred reales. Este ejemplo fue probado usando XGS3800-28 (Versión de Firmware: V4.80) y GS2220-50HP (Versión de Firmware: V4.80).

Configuración de Switch-1

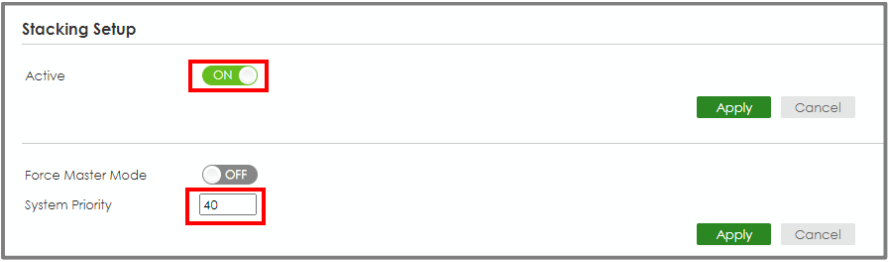

Entre en la GUI web y vaya a Menu > System > Stacking > Stacking Setup. Introduzca la prioridad del sistema (cuanto mayor sea el número, mayor prioridad tendrá para convertirse en maestro) y haga clic en "Aplicar". Active la opción Activo y haga clic en "Aplicar".

Switch-1 se reiniciará.

Configuración de Switch-2

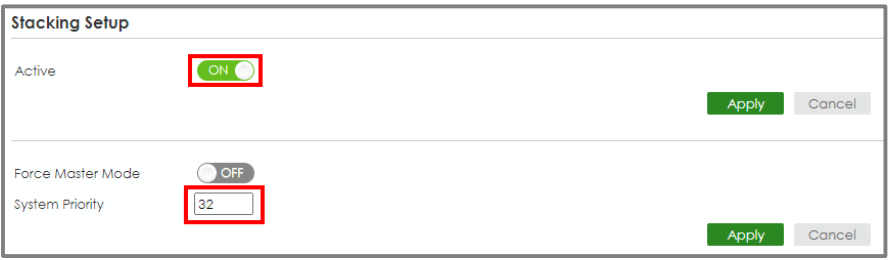

Acceda a la interfaz gráfica de usuario web y vaya a Menu > System >Stacking > Stacking Setup (Menú > Sistema >Apilamiento > Configuración de apilamiento). Introduzca la prioridad del sistema (cuanto mayor sea el número, mayor prioridad tendrá para convertirse en maestro) y haga clic en "Apply" (Aplicar). Active la opción Activo y haga clic en "Aplicar".

Switch-2 se reiniciará.

Conecte Switch-1 y Switch-2 juntos en el puerto 28 utilizando un transceptor de 10 Gigabits.

Switch-1 y Switch-2 se convierten en un switch apilado.

El LED Stack ID del panel frontal del switches debe mostrar "1" y "2".

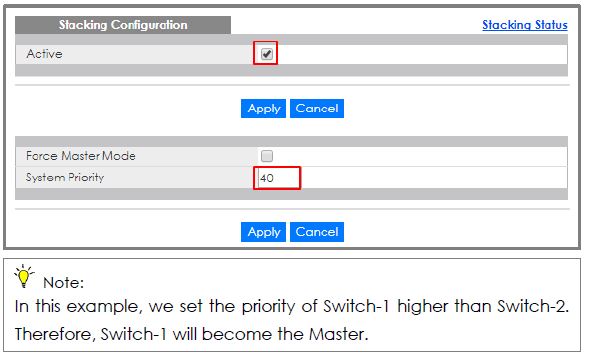

Nota: En este ejemplo, hemos establecido la prioridad de Switch-1 más alta que la de Switch-2. Por lo tanto, Switch-2 no tiene prioridad. Por lo tanto, Switch-1 se convertirá en Maestro.
Nota: Los cuatro últimos puertos suelen reservarse para canales de apilamiento cuando el switch está en modo de apilamiento. Se trata de los puertos 25, 26, 27 y 28 del XS3800-28 switch. Si utiliza otros modelos apilables, consulte el manual del usuario para confirmar los puertos utilizados para el apilamiento.

Recuerde guardar la configuración.

Configuración de la agregación de enlaces en la switch apilada

Conéctese a la switch apilada y configure la agregación de enlaces.

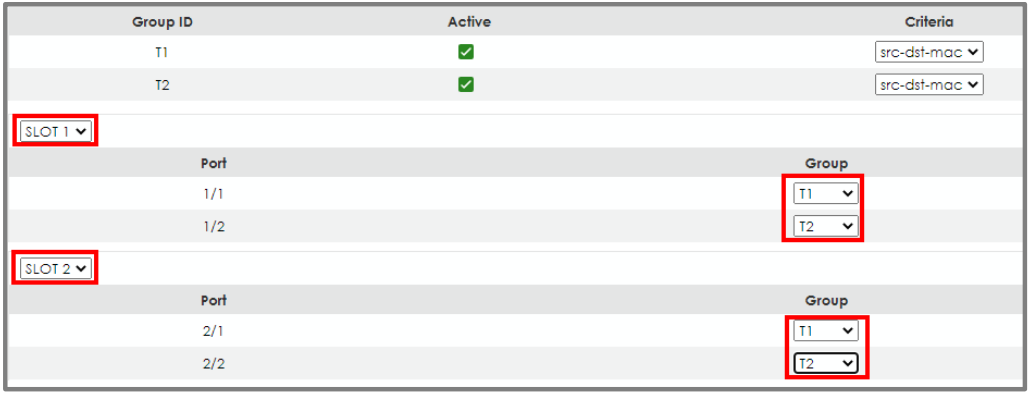

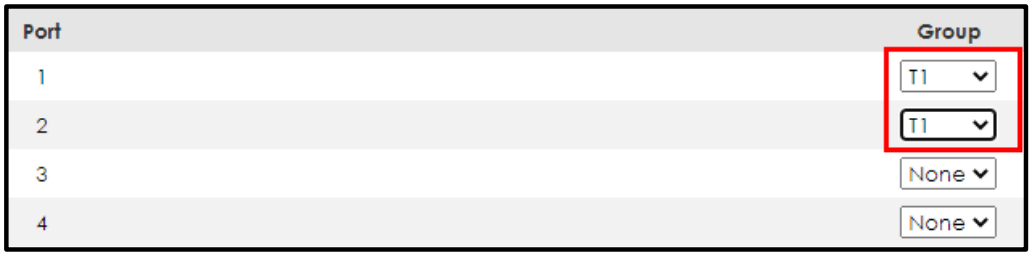

Acceda a la interfaz gráfica de usuario web y vaya a Menu > Port > Link Aggregation > Link Aggregation Setting (Menú > Puerto > Agregación de enlaces > Configuración de agregación de enlaces). Active T1 y T2. Seleccione SLOT 1 y configure el grupo de puertos 1/1 y 1/2 como T1 y T2, respectivamente.

Haga clic en "Aplicar".

Seleccione SLOT 2 y configure el grupo de puertos 2/1 y 2/2 como T1 y T2, respectivamente. Haga clic en "Aplicar".

Establezca el protocolo de control

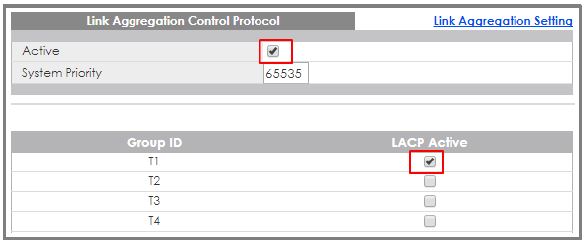

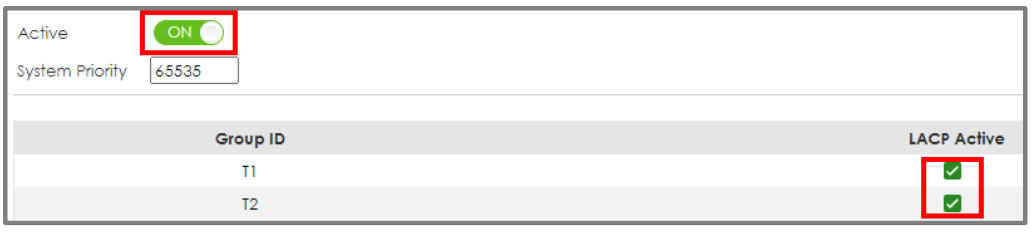

Vaya a Menú > Puerto > Agregación de enlaces > Protocolo de control de agregación de enlaces. Marque la casilla "Activo", así como para T1 y T2.

Configuración de Link Aggregation en Switch-3

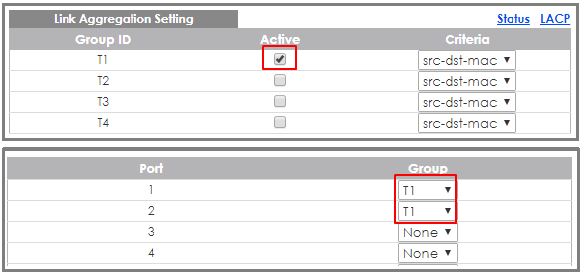

1 Vaya a Menú > Puerto > Agregación de enlaces > Configuración de la agregación de enlaces. (Si utiliza firmware V4.70, vaya a Menú > Aplicación avanzada > Agregación de enlaces > Configuración de agregación de enlaces). Marque la casilla Activo para T1 y seleccione los puertos 1 y 2 como Grupo T1.

Haga clic en "Aplicar".

3 Vaya a Menú > Puerto > Agregación de enlaces > Protocolo de control de agregación de enlaces. (Si utiliza firmware V4.70, vaya a Menú > Aplicación avanzada > Agregación de enlaces > Configuración de agregación de enlaces >LACP).

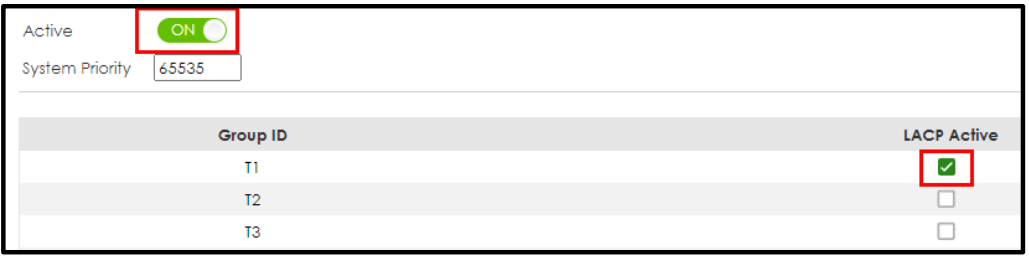

Marque la casilla "Activo", así como para T1.

Pruebe el resultado

1 Configure Link Aggegation entre las dos NIC del Servidor y conecte estos puertos a los puertos 1/2 y 2/2 del switch apilado.

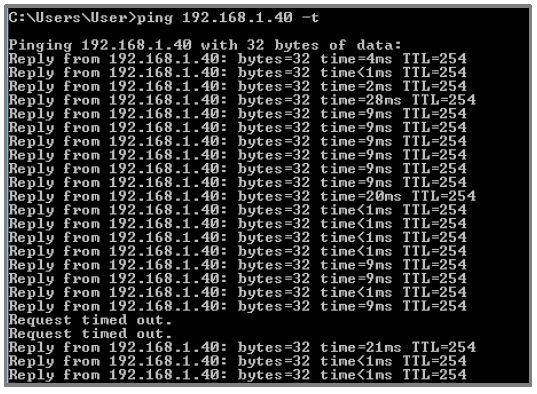

2 Utilice el PC para hacer ping al Servidor (192.168.1.40). Después de hacer ping varias veces, intente apagar Switch-1 (Master down). El ping mostrará "timed out" unas cuantas veces y luego el ping volverá a tener éxito cuando Switch-2 (Backup) se convierta en el nuevo Master.

Qué podría ir mal

1. Los puertos de apilamiento suelen ser los 2 últimos puertos del switch. Si conecta los dos switches utilizando un puerto de no apilamiento, se encontrará con que los dos switches no formarán un sistema de apilamiento.
2. Recuerde guardar la configuración antes de realizar la prueba. Si olvida guardar la configuración, después de reiniciar, todas las configuraciones se perderán. Por lo tanto, la Agregación de Enlaces desaparecerá.

Configurar el apilamiento utilizando la antigua GUI Web

Configure Switch-1 y Switch-2 para apilamiento

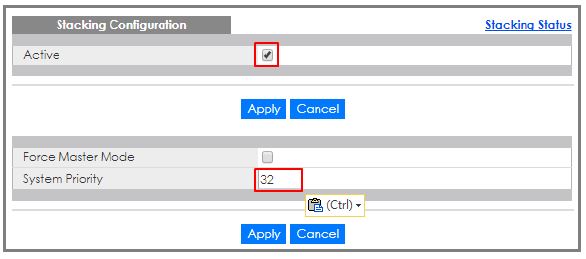

1. Configure Switch-1: Acceda a la interfaz gráfica de usuario web y vaya a Menú > Configuración básica > Apilamiento > Configuración. Introduzca la prioridad del sistema (cuanto mayor sea el número, mayor prioridad tendrá para convertirse en maestro) y haga clic en "Aplicar". Marque "Activo" y haga clic en "Aplicar". Switch-1 se reiniciará.


2. Configure Switch-2: Acceda a la interfaz gráfica de usuario web y vaya a Menú > Configuración básica > Apilamiento > Configuración. Introduzca la prioridad del sistema (cuanto mayor sea el número, mayor prioridad tendrá para convertirse en maestro) y haga clic en "Apply" (Aplicar). Marque "Activo" y haga clic en "Aplicar". Switch-2 se reiniciará.



3. Conecte Switch-1 y Switch-2 en el puerto 32 utilizando un transceptor de 10 Gigabits.



4. Switch-1 y Switch-2 se convierten en una pila El LED Stack ID del panel frontal del switches debe mostrar "1" y "2".

5. Recuerde guardar la configuración

Configuración de la agregación de enlaces en la switch apilada

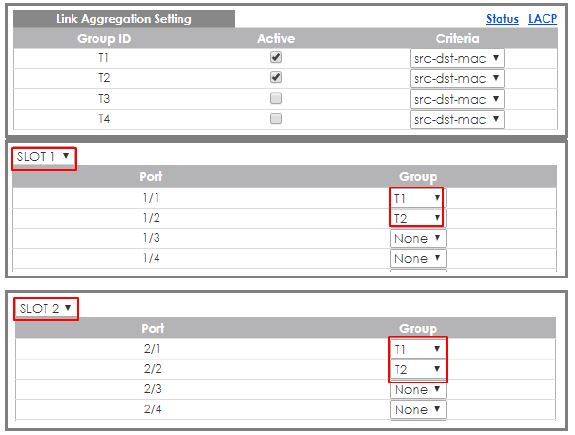

1. Conéctese al switch apilado. Acceda a la GUI web y vaya a Menu > Advanced Application > Link Aggregation > Link Aggregation Setting. Active T1 y seleccione SLOT 1 y establezca el grupo de puertos 1/1 y 1/2 como T1 y T2, respectivamente. Haga clic en "Aplicar". Seleccione SLOT 2 y configure el grupo de puertos 2/1 y 2/2 como T1 y T2, respectivamente. Haga clic en "Aplicar".



2. Vaya a Menú > Aplicación avanzada > Agregación de enlaces > Configuración de agregación de enlaces >LACP. Marque la casilla "Activo", así como para T1 y T2.



Configuración de la agregación de enlaces en Switch-3

1. Vaya a Menu > Advanced Application > Link Aggregation > Link Aggregation Setting. Marque la casilla Activo para T1 y seleccione los puertos 1 y 2 como Grupo.



2. Vaya a Menu > Advanced Application > Link Aggregation > Link Aggregation Setting >LACP. Marque la casilla "Activo" y haga clic en "Aplicar".



Pruebe el resultado

1. Configure Link Aggegation entre las dos NIC del servidor y conecte estos puertos a los puertos 1/2 y 2/2 del switch apilado.

2. Utilice el PC para hacer ping al Servidor (192.168.1.40). Después de hacer ping varias veces, intente apagar Switch-1 (Master down). El ping mostrará "timed out" unas cuantas veces y luego el ping volverá a tener éxito cuando Switch-2 (Backup) se convierta en el nuevo Master.



Qué puede ir mal

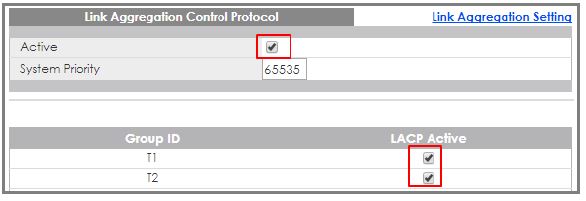

• Si conecta los dos switches utilizando un puerto de no apilamiento, descubrirá que los dos switches no formarán un sistema de apilamiento.

• Recuerde guardar la configuración antes de realizar el Si olvida guardar la configuración, después de reiniciar se perderán todas las configuraciones. Por lo tanto, la agregación de enlaces desaparecerá.
