Este artículo describe las opciones de cómo conectar el dispositivo a una fuente de alimentación.
1. Introducción de la instalación típica en un armario.
2. Instalación especial para otras propuestas.
Guía paso por paso
1)

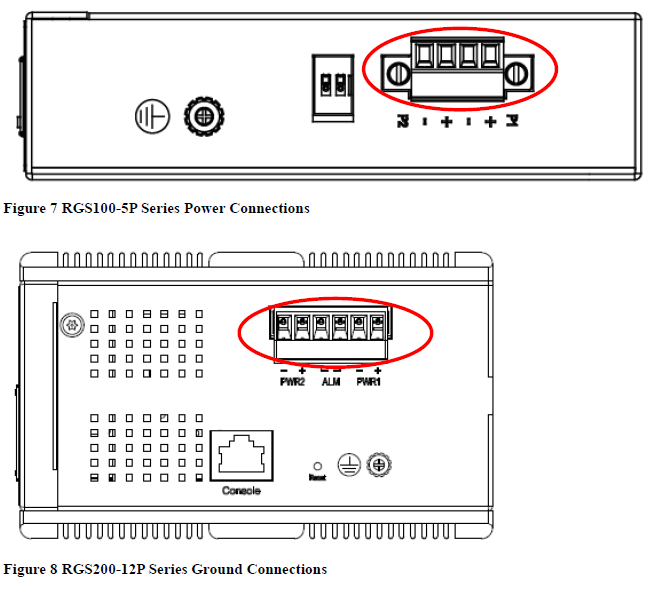

La serie RGS debe estar correctamente conectada a tierra para un rendimiento óptimo del sistema. Consulte el manual del usuario en la página 16 y siguientes.

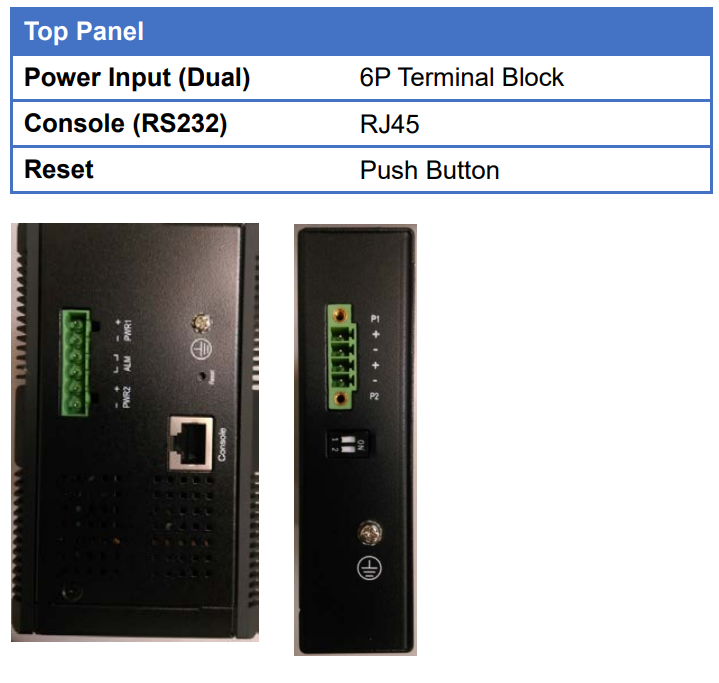

La interfaz DC Power es un bloque de terminales de 6 pines con signos de polaridad en el panel superior. El RGS200-12P se puede alimentar con 2 fuentes de alimentación (rango de entrada 12V - 58 V). El conector de alimentación de CC es un bloque de terminales de 6 pines; hay contacto de alarma en el bloque de terminales del medio.
La alimentación de CC debe conectarse a una fuente de alimentación bien fusionada.
2)
Si el dispositivo no está montado en un sistema de riel sombreado en un gabinete, debe usar una fuente de alimentación compatible y un juego de cables para conectar los dispositivos. Asegúrese de que el valor de CC de la fuente de alimentación sea suficiente si utiliza dispositivos PoE con Switch. Zyxel no puede ofrecer una fuente de alimentación estándar para conectarse con la serie RGS. El tipo de fuente de alimentación es proporcionado por un electricista profesional, que puede habilitar el cableado correctamente en ambos dispositivos.
