Repetidor cuatribanda Magic Office: ¡amplía la cobertura móvil en tu oficina!

En el competitivo mercado actual, una cobertura móvil fiable se ha convertido en algo esencial para negocios como restaurantes, tiendas minoristas y almacenes, especialmente en zonas con mala calidad de señal. Los clientes esperan una conectividad fluida, y una señal móvil débil puede afectar a su experiencia tanto como la calidad de un producto o servicio.

Este artículo presenta la nueva solución de cobertura móvil en interiores «Magic Office» de Zyxel, diseñada para resolver los problemas de señal en entornos difíciles. Le guiaremos a través de la instalación, la configuración y la resolución de problemas de este innovador producto, que utiliza una señal 5G para crear una red que abarca varias habitaciones mediante antenas colocadas estratégicamente. Al finalizar la configuración, dispondrá de una red móvil interior robusta, lo que garantizará que su negocio permanezca conectado y accesible, mejorando tanto la satisfacción como la fidelización de los clientes.

MagicOffice, con una cobertura de hasta 900 metros cuadrados, es la mejor solución.

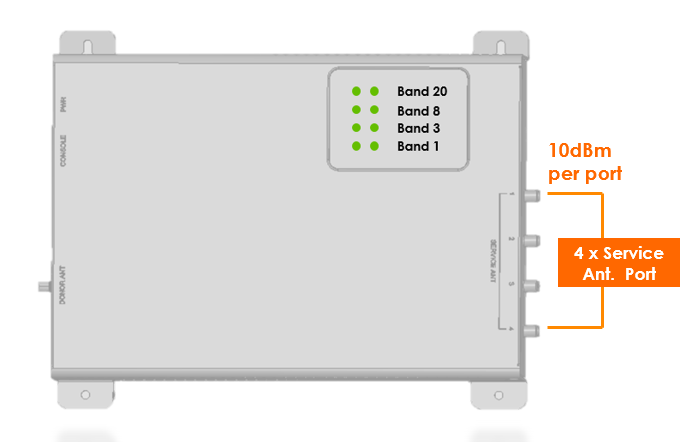

Posicionamiento Para pequeñas oficinas, bares, restaurantes o tiendas que necesiten mejorar la cobertura de la red móvil en interiores Cobertura de hasta 900 m² Ventajas Compatible con 2G, 3G, 4G, 5G-NRFDD y NB-IoT Compatibilidad simultánea con 4 bandas (B1, 3, 8, 20) Rendimiento garantizado de voz y datos Instalación sin complicaciones con un kit de herramientas seleccionado Elija el que mejor se adapte al entorno. Fácil planificación de la cobertura 4 puertos de antena de servicio SMA; cada uno cubre una superficie de 15 x 15 m con un cable coaxial flexible de 25 m.

Maximice al instante las señales de telefonía móvil en interiores y amplíe la cobertura

La instalación de la antena donante es crucial para una solución de repetidor móvil, ya que la intensidad y la calidad de la señal del donante influyen significativamente en la cobertura de la señal en interiores, la calidad de las llamadas y el rendimiento de los datos.
Para los integradores de sistemas en el ámbito de los sistemas de integración de edificios (IBS), la medición de la señal de la antena donante y la instalación de la antena son tareas fundamentales; para los integradores de sistemas basados en TI, estas tareas pueden resultar tan complicadas como un arte, ya que suelen requerir que un especialista en RF realice un estudio del emplazamiento para la implementación.
Gracias al diseño inteligente del sistema, como el control automático de ganancia (AGC), la prevención de oscilaciones y la nivelación automática, además de los indicadores LED intuitivos y claros del repetidor temático para oficina, la medición de la señal de la antena donante y la instalación del repetidor ahora son tan fáciles como contar hasta tres.
Este documento proporciona una guía paso a paso para la instalación de MagicOffice, que incluye la selección de la antena donante, la identificación de la señal del donante, la instalación de la antena donante y la antena de servicio, y el reconocimiento de los indicadores LED para poner el repetidor MagicOffice en línea y listo para el servicio al instante.

Elección de una antena donante
Antena direccional exterior (antena Yagi o log-periódica)
La antena direccional Yagi transmite o recibe señales procedentes de una dirección específica. Es ideal como antena donante para comunicarse con una estación base (BTS) lejana o perfecta para una zona de cobertura con señal muy débil. Por otro lado, la ganancia de la antena es mayor debido a su naturaleza direccional, y su haz de transmisión es mucho más estrecho y enfocado.
Por lo tanto, si la instalación se realiza en una zona rural con una señal muy débil, por ejemplo, con solo 1 barra de señal, o en una implementación de coubicación con múltiples operadores, en la que un operador específico ofrece una señal más débil en comparación con los demás:

En estos casos, la antena direccional ofrece ventajas al orientarse hacia la BTS con la señal más débil.

Sin embargo, si la señal del donante exterior tiene una buena intensidad y calidad, por ejemplo, 3 barras de señal, o si la diferencia de señal entre los distintos operadores es bastante equilibrada, elegir una antena direccional como antena donante sería un inconveniente para la instalación. Una antena de panel exterior sería una mejor opción.

Antena de panel exterior
Una antena de panel exterior es también un tipo de antena direccional.

No obstante, a diferencia de una antena direccional Yagi, que tiene un haz de transmisión enfocado (por ejemplo, el plano ZX tiene un ángulo horizontal más estrecho y el plano XY tiene un ángulo vertical menor para la transmisión y recepción de la señal) y requiere apuntar cuidadosamente la dirección de la antena para recibir bien la señal de la BTS, la antena de panel tiene un haz más amplio para la transmisión y recepción de la señal.

Cuando la señal del donante exterior tiene buena intensidad o una diferencia de señal equilibrada entre múltiples operadores, elegir una antena de panel exterior ahorraría el tiempo y el esfuerzo necesarios para orientar la antena.

Búsqueda de una ubicación viable para la instalación de la antena donante

Opción 1: Aplicación para Android Network Cell Info

* Prepara 1 o 2 teléfonos Android con soporte para doble SIM y tarjetas SIM de varios operadores
para realizar un estudio del emplazamiento.

* Recorra el edificio

* La diferencia de señal entre operadores
y encontrar el mejor. La diferencia de señal debe ser inferior a 20 dB
la ubicación de la señal con Android; asegúrate de que la salida
Aplicación: Información de red y celda. Potencia.

Opción 2: Analizador de espectro (p. ej., RF Explorer de Seeed Studio) más el sitio web «Spectrummonitoring.com»
Al trabajar en la medición de la señal, utilice una antena direccional conectada al analizador de espectro y ajuste el rango de frecuencia objetivo para la observación. Para la instalación del repetidor, céntrese en la frecuencia de «enlace descendente».

No es necesario centrarse en el «enlace ascendente», ya que el software de los repetidores gestionará automáticamente la frecuencia de enlace ascendente.

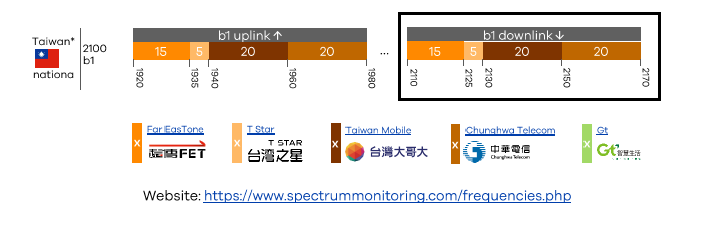

En el siguiente ejemplo, se ilustra B1 2100 MHz.

La señal de FarEasTone se encuentra en el lado izquierdo del rango de frecuencias y, en el gráfico del espectro, se observa que la señal de FarEasTone es más débil en esa posición.

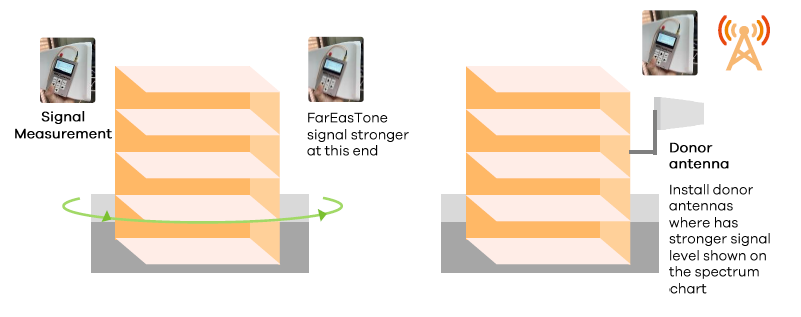

* Recorra el edificio y

* La diferencia de señal entre los operadores debe
encontrar la mejor señal donante debe ser inferior a 20 dB para garantizar
una ubicación con una potencia de salida equilibrada del analizador de espectro.
Analizador.

Identifique la ubicación de la antena de servicio.

Una regla general para la instalación de la antena de servicio es identificar la ubicación donde se necesita mejorar la cobertura celular, intentar maximizar la distancia tanto como sea posible entre la antena donante y la antena de servicio, o crear más aislamiento entre las antenas donante y de servicio, por ejemplo, utilizando un material sustancial entre las antenas, o orientando el patrón de la antena en la dirección opuesta.

El MagicOffice puede maximizar la ganancia del sistema, y los usuarios de móviles pueden beneficiarse de la mayor área de cobertura interior de la antena de servicio.

Instale el repetidor MagicOffice

Determine las longitudes de cable de las antenas de servicio que estén equilibradas e instale el repetidor cerca de una toma de corriente.

No encienda el repetidor en este momento.

Cableado de la antena donante

Al instalar una antena donante, la altura adecuada para su ubicación es la del quinto piso o inferior, y debe estar libre de obstrucciones si es posible.

Las antenas BTS tienen un ángulo de inclinación hacia abajo de unos 6-8 grados, y cuando la señal se propaga y se refleja en los edificios, la señal se situaría alrededor de la 4.ª planta.

Por lo tanto, la altura óptima de la antena donante para una buena recepción de la señal no debe ser superior a la del quinto piso.

Instale antenas de servicio
Utilice cables coaxiales con una impedancia de 50 ohmios siempre que sea posible para mitigar la pérdida en el cable.

Compruebe el estado de los LED de MagicOffice y optimice la antena

Encienda el repetidor; este retransmitirá y amplificará automáticamente la señal móvil.

El sistema MagicOffice funciona automáticamente y está detectando la señal BTS y el aislamiento del sistema.

Una vez que el LED se ilumine en verde fijo, el sistema retransmitirá y amplificará automáticamente la señal celular.

Problemas comunes

El estado del LED indica que la señal BTS es demasiado débil o demasiado fuerte; por favor, afine o ajuste la orientación de la antena donante hasta que el LED1 de la banda se ilumine en verde fijo.

La señal BTS es demasiado débil; si se utiliza una antena direccional Yagi, compruebe si la antena direccional se puede montar más alto e intente girar la orientación de la antena rotando la antena donante horizontalmente; a continuación, compruebe si el LED se vuelve verde fijo.

Si la señal BTS es demasiado fuerte, ajuste la dirección de la antena en la dirección opuesta para reducir la intensidad de la señal o cambie a una antena omnidireccional de menor ganancia como antena donante.
El estado del LED indica «Protección contra oscilación». Esto significa que la antena donante y la antena de servicio no están lo suficientemente separadas; no hay suficiente aislamiento para el sistema MagicOffice.

Una opción posible es mover la antena de servicio a una ubicación donde haya materiales sólidos, por ejemplo, una pared de hormigón entre la antena de servicio y la antena donante, o utilizar una antena de panel de interior orientada en dirección opuesta a la antena donante.
