Este artículo le mostrará cómo configurar e instalar su nuevo conmutador XMG1930 [en modo independiente, para Nebula haga clic aquí ] a través del asistente de configuración que aparece cuando inicia sesión por primera vez en el conmutador. Esta guía le mostrará cómo ejecutar este asistente para configurar Básico (dirección IP, contraseña de administrador, SNMP, Agregación de enlaces (LAG)), Protección (Loop Guard, Broadcast Storm Control), VLAN y QoS (Calidad de servicio).

Comencemos iniciando sesión en el interruptor usando su navegador web para ingresar https://192.168.1.1 y luego ingresando sus credenciales: nombre de usuario: admin y la contraseña predeterminada: 1234

Si no puede iniciar sesión en el conmutador, consulte este artículo .

Ahora ha llegado al asistente de configuración.

Tabla de contenidos

1) Básico

1.1 IP de configuración

1.2 Contraseña de administrador y SNMP

1.3 Agregación de enlaces

1.3.3 Configurar agregación de enlaces

2) Protección

2.1 Protección de bucle

2.2 Control de tormentas de transmisión

3) Configurar VLAN

3.1 Seleccionar puertos y asignar ID de VLAN

3.2 Pasos de configuración de VLAN

3.2.1 Cree hasta 5 VLAN ingresando la ID de VLAN (2-4094)

3.2.2 Seleccionar puertos y especificar VID para la asignación de miembros sin etiqueta de VLAN

3.2.3 Seleccione los puertos para que sean miembros del puerto con etiqueta troncal para todas las VLAN

4) QoS (Calidad de Servicio)

1) Básico

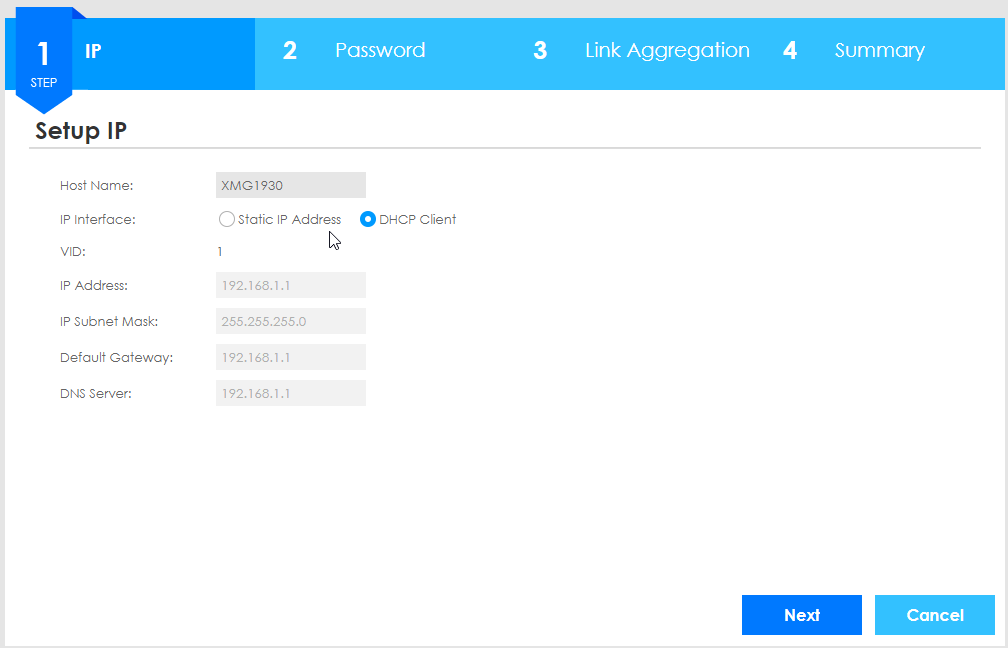

1.1 IP de configuración

Primero, debemos configurar la dirección IP del conmutador, por lo que podemos usar la asignación de dirección IP estática (donde usted decide qué IP recibirá el conmutador), pero asegúrese de que no esté usando una dirección IP que ya existe en su red . O puede elegir el cliente DHCP, que se recomienda y es la mejor práctica en la mayoría de los entornos de red. Esto hace que su enrutador (o servidor DHCP) le dé una IP automáticamente a su conmutador.

1.2 Contraseña de administrador y SNMP

¡Descargo de responsabilidad! Ya sea que estén activas o no, las cadenas comunitarias predeterminadas del Protocolo simple de administración de redes (SNMP) deben cambiarse para mantener la seguridad. Si el servicio se ejecuta con los autenticadores predeterminados, cualquier persona puede recopilar datos sobre el sistema y la red y usar la información para comprometer potencialmente la integridad del sistema o la(s) red(es). Se recomienda encarecidamente que la versión 3 de SNMP

Aquí puede deshabilitar el SNMP si no está seguro de si se utilizará o no y cambiar los parámetros de la comunidad a "privado" en lugar de "público" (si lo deja habilitado con público, está bien, sin embargo, tenga en cuenta el descargo de responsabilidad arriba) y también es muy recomendable cambiar su contraseña a una contraseña segura (al menos una longitud de contraseña de 12 y con: 1 carácter en mayúsculas y minúsculas, 1 número, 1 signo especial).

1.3 Agregación de enlaces

Link Aggregation (LAG) toma dos puertos y los combina/agrupa en uno para obtener una mayor capacidad (velocidad o confiabilidad) en el enlace. Esto se hace mediante Static o LACP (Protocolo de control de agregación de enlaces). El LAG estático se usa si está configurando todo manualmente (si los puertos están configurados como miembros estáticos de un grupo de troncales), mientras que LACP se usa cuando los puertos están configurados para unirse a un grupo de troncales ya existente a través de LACP usando el protocolo para comunicarse.

Si desea obtener más información sobre la agregación de enlaces, haga clic aquí .

1.3.3 Configurar agregación de enlaces

Utilice esta ventana para agrupar los puertos en "Grupos de troncales" (de T1 a T5), lo que significa que hay 5 grupos LAG posibles en el conmutador. Seleccione Port 19 y 20 en T1 y use Static si no está seguro de lo que necesita usar. Esto combinará los puertos 19 y 20 en "un puerto" (puede usar un máximo de 8 puertos en un grupo de troncales).

Haga clic en los puertos para marcarlos como "seleccionados" y luego puede moverlos con la flecha derecha al T1. Use la lista desplegable "T1" arriba de las flechas grises para elegir los otros grupos de troncales (T2-5).

Si no desea configurar la Agregación de enlaces (LAG), haga clic en "Siguiente" y luego haga clic en "Finalizar" en la página siguiente:

2) Protección

2.1 Protección de bucle

Loop Guard es un sistema de prevención que evitará cualquier bucle en la red bloqueando los puertos necesarios para evitar este bucle. Esto podría generar pérdida de paquetes y otros problemas si hay un bucle en la red; sin embargo, no inundará la red.

La protección contra bucles se usa si tiene una configuración de red compleja que podría necesitar esta configuración. De lo contrario, la mejor práctica es dejar Loop Guard desactivado . Según nuestra experiencia, la protección contra bucles se usa principalmente cuando hay un problema de red relacionado con el conmutador, donde la protección contra bucles se puede habilitar para ayudar a solucionar problemas y evitar la sobrecarga en la red.

Si desea configurar Loop Guard, seleccione los puertos en los que desea usar Loop Guard marcándolos como "Seleccionados" y luego haga clic en Siguiente.

2.2 Control de tormentas de transmisión

Broadcast Storm Control se utiliza para evitar cualquier inundación de la red mediante mensajes de difusión enviados por sus dispositivos en la red. Los paquetes de difusión incluyen: solicitudes de DHCP, mensajes "activos" y otros mensajes que mantienen a los dispositivos en la red al tanto del dispositivo que envía los mensajes de difusión.

Si está experimentando una alta latencia y pérdida de paquetes en su red, esto se puede usar para evitar cualquier inundación del conmutador al limitar la cantidad de paquetes que el conmutador aceptará y reenviará. Si hay demasiados paquetes a la vez, el conmutador eliminará estos paquetes de transmisión y ayudará a sacarlos de la red.

Si desea configurar Broadcast Storm Control, seleccione los puertos en los que desea usar Storm Control marcándolos como "Seleccionados", seleccione la cantidad de paquetes de transmisión que desea limitar por segundo ( la mejor práctica aquí sería desactivarlo ). , o use 150 paquetes de transmisión por segundo en una red de tamaño pequeño a mediano ) y luego haga clic en siguiente.

3) Configurar VLAN

Utilice esta ventana a continuación para asignar los puertos a "Puertos miembros de VLAN" (5 grupos de miembros de VLAN); esto significa que hay 5 grupos de VLAN posibles en el asistente de configuración. Si no desea utilizar VLAN, haga clic en "Siguiente".

3.1 Seleccionar puertos y asignar ID de VLAN

Seleccione los puertos que desea asignar al primer grupo de miembros de VLAN y asígnele a ese grupo de miembros una ID de VLAN. Haga clic en los puertos para marcarlos como "seleccionados" y luego puede moverlos con la flecha derecha al grupo de miembros VLAN "x". Use la lista desplegable "VLAN20" arriba de las flechas grises para elegir los otros grupos de enlaces (VLAN "x" 1-5).

3.2 Pasos de configuración de VLAN

3.2.1 Cree hasta 5 VLAN ingresando la ID de VLAN (2-4094)

3.2.2 Seleccionar puertos y especificar VID para la asignación de miembros sin etiqueta de VLAN

3.2.3 Seleccione los puertos para que sean miembros del puerto con etiqueta troncal para todas las VLAN

Los puertos troncales significan que el conmutador reenviará TODAS las VLAN conocidas y desconocidas.

Recuerde que puede tener tantas membresías etiquetadas por puerto como desee, pero solo una sin etiquetar (VLAN predeterminada) por puerto.

Si quieres saber más sobre las VLAN, puedes echarle un vistazo a este artículo .

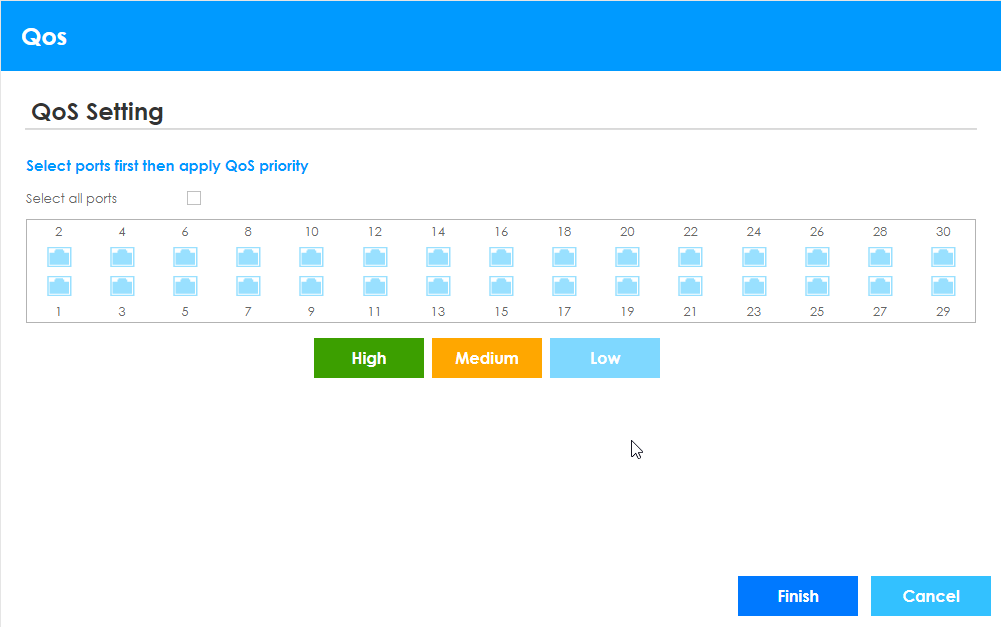

4) QoS ( Calidad de servicio )

QoS es una técnica de priorización de tráfico común centrada en proporcionar tráfico a las clases que se sirven en la red. El tráfico por puerto en la configuración de QoS se puede configurar con prioridad alta, media y baja. Para entornos comerciales, los puertos para invitados pueden querer tener una prioridad baja para el tráfico, mientras que los servidores comerciales y otros equipos de TI vitales pueden querer una prioridad alta.

Si desea configurar QoS, seleccione los puertos en los que desea usar QoS marcándolos como "Seleccionados", haga clic en "Alto", "Medio" o "Bajo" y categorice la priorización del tráfico.

Haga clic en "Finalizar" para finalizar el asistente de configuración.
