Simple Network Management Protocol (SNMP) on sovelluskerroksen protokolla, jota käytetään TCP/IP-pohjaisten laitteiden hallintaan ja valvontaan. SNMP:tä käytetään hallintatietojen vaihtoon verkonhallintajärjestelmän (NMS) ja verkkoelementin (NE) välillä.
SNMP:llä hallinnoitu verkko koostuu kahdesta pääkomponentista: agenteista ja hallinnasta.
Agentti on hallintaohjelmistomoduuli, joka sijaitsee hallittavassa kytkimessä (kytkin). Agentti muuntaa hallitun kytkimen paikalliset hallintatiedot SNMP-yhteensopivaan muotoon.
Lisäksi se sisältää objektimuuttujia/hallittavia objekteja, jotka määrittelevät jokaisen kytkimestä kerättävän tiedon. Esimerkkejä muuttujista ovat vastaanotettujen pakettien määrä, solmuportin tila ja niin edelleen. Management Information Base (MIB) on kokoelma hallittuja objekteja. SNMP:n avulla johtaja ja agentit voivat kommunikoida keskenään näiden objektien käyttämiseksi.
Manager on konsoli, jonka kautta verkon ylläpitäjät suorittavat verkon hallintatoimintoja. Se suorittaa sovelluksia, jotka ohjaavat ja valvovat hallinnoitavia laitteita.
Lisäksi se voi hallita ja valvoa kytkintä verkon kautta SNMP-version yksi (SNMPv1), SNMP-version 2c tai SNMP-version 3 kautta.
1) Määritä SNMP
Tässä ohjeessa näytetään, miten SNMP:n peruskonfiguraatio asetetaan kytkimillemme.

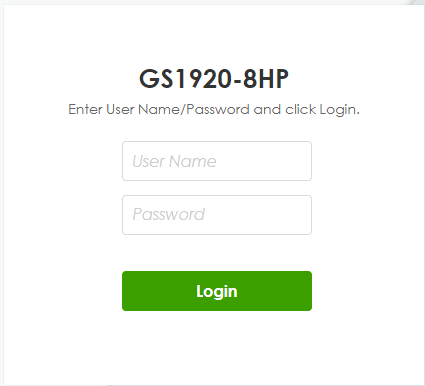

1. Pääset laitteeseen kirjoittamalla sen IP-osoitteen selaimen osoiteriville ja kirjaudu sisään laitteen tunnuksilla
2. Napsauta kojelaudalla Quick Link SNMP Status (Pikalinkki) -kohtaa

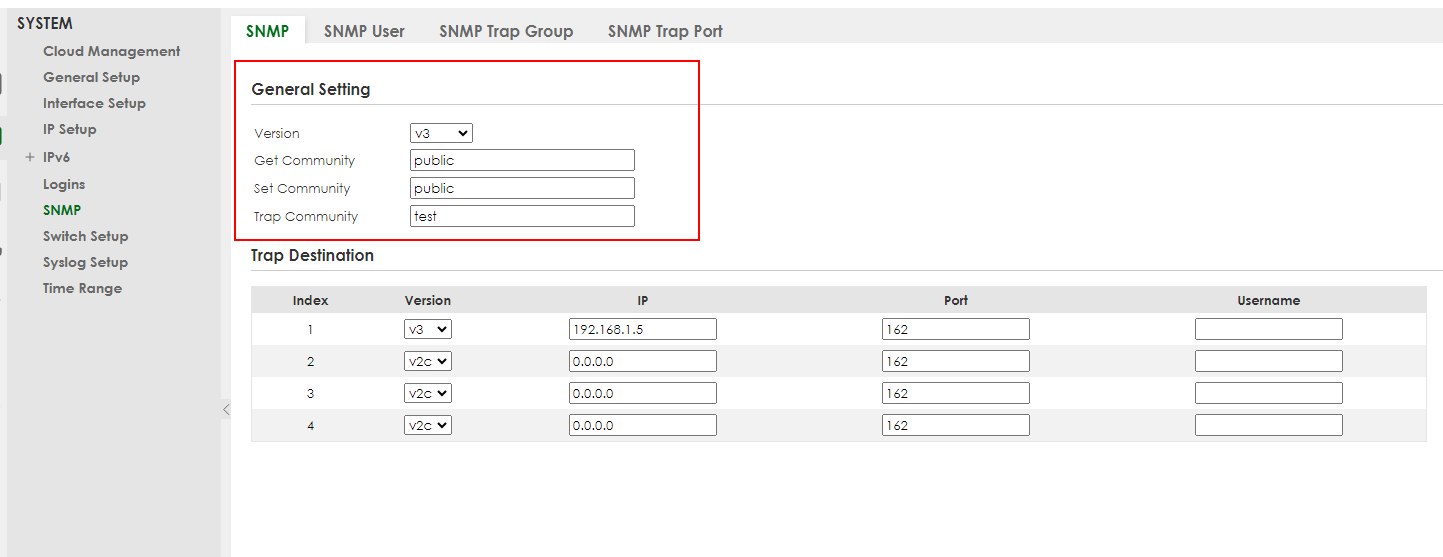

3. Valitse haluamasi SNMP-versio alhaalta ja määritä sitten Get-, Set- ja Trap-yhteisö SNMP-hallintaohjelmiston mukaan (oletus: julkinen).
5. Määritä Trap Destination, jotta kytkimesi voi lähettää trappeja (ilmoituksia) SNMP-hallintaohjelmistoon käyttäjän määrittämällä trap-ryhmällä, ja "Apply" (Käytä).
6. Siirry osoitteeseen:
Trap Group -näyttöön määrittääksesi SNMP-tapahtumatyypit, jotka on lähetettävä SN MP-hallintaohjelmistolle, ja valitse sitten Trap Port -näytöllä, minkä tyyppinen Trap Group vastaanotetaan kytkimen mihinkin porttiin.
8. Jos käytät SNMPv3:a, sinun on määritettävä joitakin käyttäjäkohtaisia parametreja alla olevasta alaspäin
9. Käyttäjän luomiseksi sinun on mentävä SNMP-käyttäjä-näkymään ja lisättävä käyttäjä sinne.
Siirry sitten osoitteeseen:
dyn_repppppppp_1
2) SNMP:n määrittäminen Legacy GUI:llä
Tässä ohjeessa näytetään, miten SNMP:n peruskonfiguraatio asetetaan kytkimillemme.

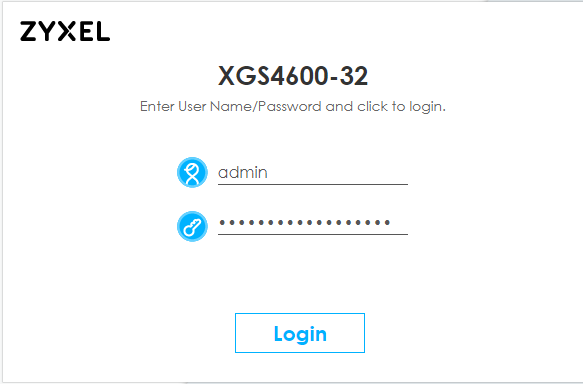

1. Pääset laitteeseen kirjoittamalla sen IP-osoitteen selaimen osoiteriville ja kirjaudu sisään laitteen tunnuksilla.

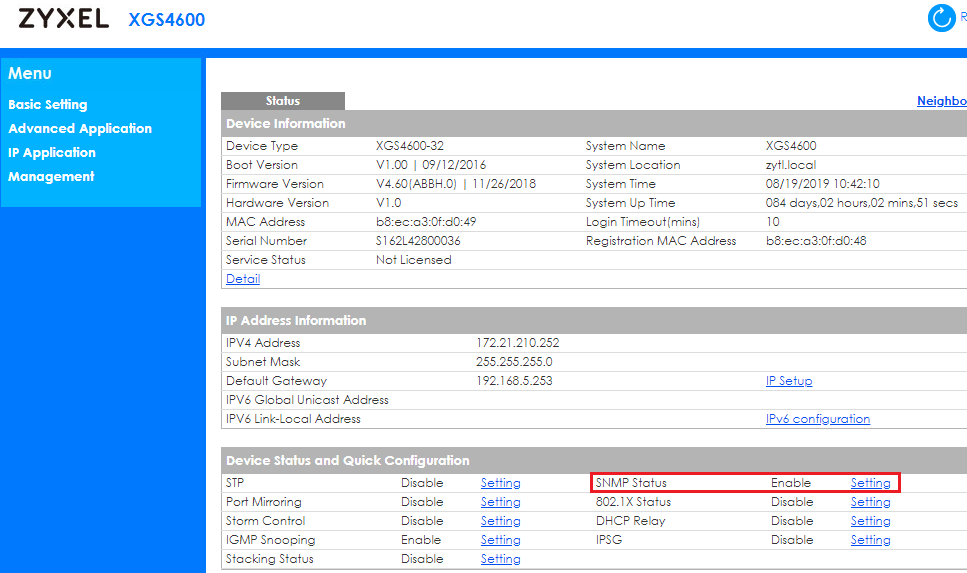

2. Napsauta kojelaudassa Quick Link SNMP Status > Setting (Pikalinkki SNMP-tila > Asetus).

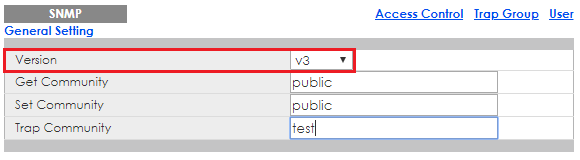

3. Valitse tässä haluamasi SNMP-versio.
4. Määritä Get-, Set- ja Trap-yhteisö SNMP-hallintaohjelmiston mukaan (oletus: public).
5. Määritä Trap Destination, jotta kytkin voi lähettää trappeja (ilmoituksia) SNMP-hallintaohjelmistoon käyttäjän määrittämällä trap-ryhmällä, sitten "Apply" (Käytä)
6. Siirry Trap Group -näyttöön määrittääksesi SNMP-tapahtumatyypit, jotka lähetetään SNMP-hallintaohjelmistolle.
7. Trap Port -näytöllä voit valita, minkä tyyppinen Trap Group vastaanotetaan mihin kytkimen porttiin.
8. Jos käytät SNMPv3:a, sinun on määritettävä joitain käyttäjäkohtaisia parametreja.
9. Käyttäjän luomiseksi sinun on siirryttävä SNMP-käyttäjä-näyttöön ja lisättävä käyttäjä siellä.
