Tässä artikkelissa selitetään, miten Zyxel-palomuurit ja switches tukevat asennusta tavalliseen 19 tuuman telineeseen, keskittyen eri malleihin ja muotoihin. Artikkelissa käsitellään, sisältyvätkö telinekiinnikkeet (”korvat”) toimitukseen vai tarvitaanko niitä erikseen, miten tunnistaa telineeseen asennettavat laitteet ja miten tarkistaa asennusvaihtoehdot Zyxelin virallisesta dokumentaatiosta.


Huomautus: Tämä on yleistä ohjeistusta. Tarkista aina tietolomakkeesta tai asennusoppaasta juuri sinun mallisi tiedot.

Keskeinen käsite

Vakiomallisen 19 tuuman telineen leveys:

  • 482,6 mm

Jos laite on kapeampi, sitä laajennetaan täyteen leveyteen telinekorvakkeiden avulla.

Asennustyypin määrittäminen laitteen leveyden perusteella

Laitteen leveys Asennustyyppi
< 250 mm Vain hylly / pöytä
250–430 mm Rack-asennus pidennetyillä kiinnikkeillä
≥ 430 mm Vakio 19 tuuman telineasennus

Korvakkeiden koon laskeminen

Käytä tätä kaavaa:

(482,6 mm − laitteen leveys) / 2

Tämä antaa yhden telinekorvakkeen likimääräisen koon.

Tärkeitä huomautuksia

  • Korvakkeen koko on vain arvio
  • Reikien sijainti ja muoto voivat vaihdella
  • Käytä aina alkuperäisiä Zyxel-rack-sarjoja, jos mahdollista

Käytä myös yleiskäyttöisiä kiinnikkeitä, mutta tarkista ensin yhteensopivuus: Zyxel-lisävarusteiden ja varaosien etsiminen

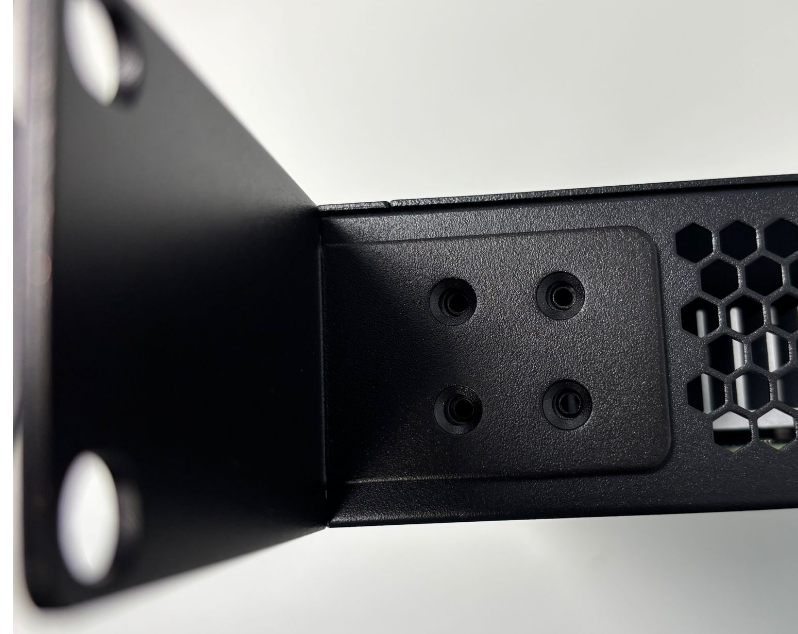

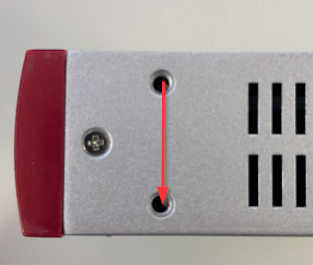

Palomuuri

USG FLEX 500H / USG FLEX 700H
USG FLEX 200H / HP
Malli Rack-asennettava 19 tuuman telinepaketti mukana Laitteen mitat (L × S × K, mm) Rack-asennussarjan koko per sivu (mm)
USG FLEX 50H / HP Ei Ei 216 × 143 × 33 Pöytämalli
USG FLEX 100H / HP Ei Ei 216 × 143 × 33 Pöytämalli
USG FLEX 200H / HP Kyllä Kyllä 272 × 187 × 36 ~105 mm
USG FLEX 500H Kyllä Kyllä 300 × 182 × 43,5 ~91 mm
USG FLEX 700H Kyllä Kyllä 430 × 250 × 43,5 ~26 mm

Switch

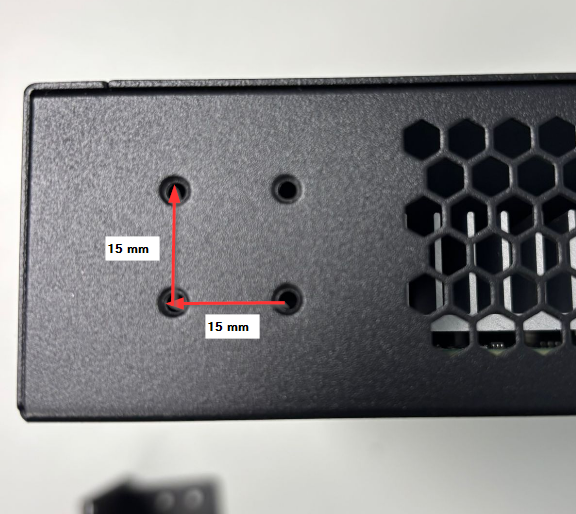

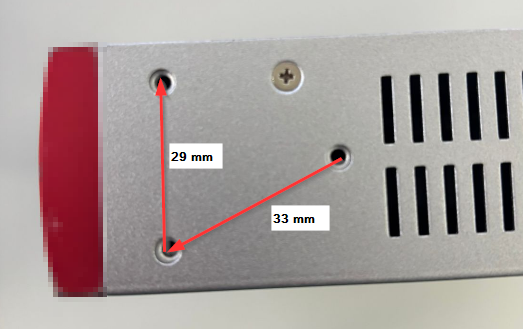

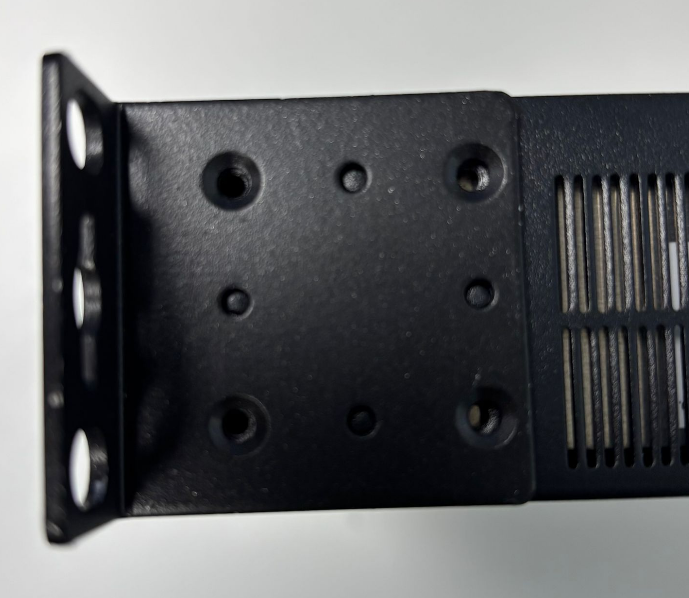

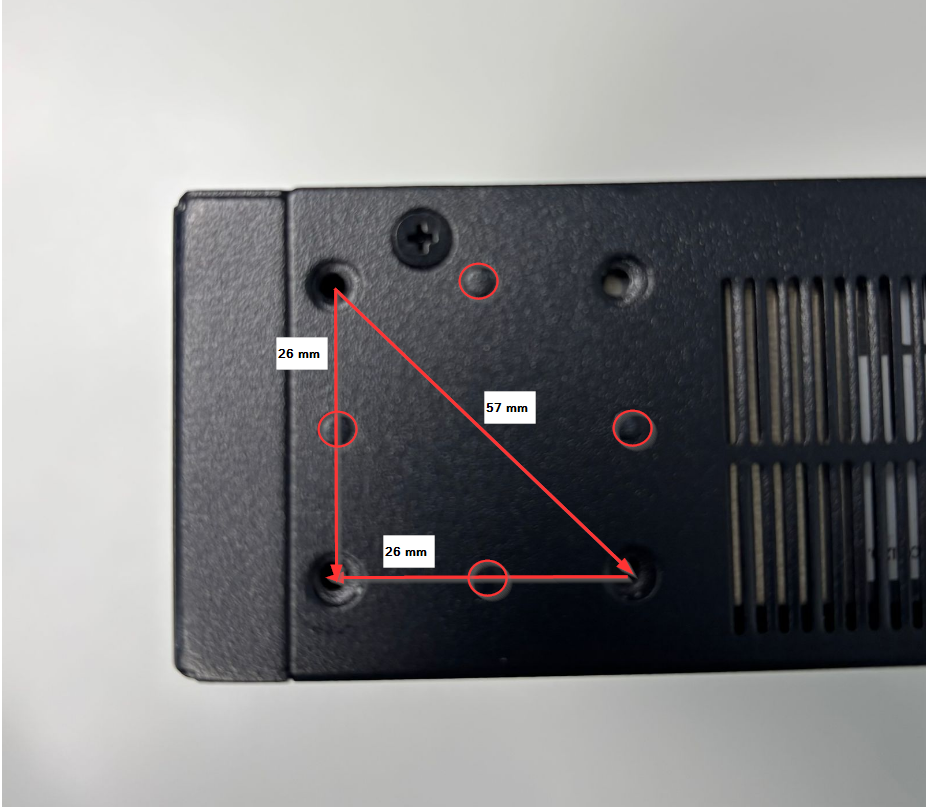

Zyxel switches -laitteessa voi olla kaksi erilaista kiinnitysreikämallia. Molemmat vaihtoehdot on esitetty kuvissa mittoineen.

Alla olevasta taulukosta löydät tiedot siitä, mitkä switches-mallit voidaan asentaa telineeseen ja mitkä eivät. Taulukossa on myös laitteen mitat ja kiinnityskoot.

Malli Rack-asennettavissa Rack-sarja 19 tuumaa mukana Laitteen mitat (L×S×K, mm) 19 tuuman telinepaketin koko per sivu (mm)
GS1100-24ES Kyllä Kyllä 280 x 126 x 44 ~101,3 mm
GS1900-24E Kyllä Kyllä 267 x 162 x 42 ~107,8 mm
GS1915-24E Kyllä Kyllä 267 x 162 x 42 ~107,8 mm
GS1100-24E Kyllä Kyllä 267 x 162 x 42 ~107,8 mm
GS1350-12HP Kyllä Kyllä 267 x 162 x 44 ~107,8 mm
GS2220-10 Kyllä Kyllä 267 x 162 x 44 ~107,8 mm
GS2220-10HP Kyllä Kyllä 267 x 162 x 44 ~107,8 mm
GS1920-8HPV2 Kyllä Ei 267 x 162 x 44 ~107,8 mm
GS1900-24 Kyllä Kyllä 440 x 131 x 44 ~26 mm
GS1900-48 Kyllä Kyllä 440 x 200 x 44 ~26 mm
GS1920-48V2 Kyllä Kyllä 440 x 200 x 44,5 ~26 mm
GS2220-50 Kyllä Kyllä 440 x 200 x 44,5 ~26 mm
XGS1935-28 Kyllä Kyllä 440 x 270 x 43 ~26 mm
XGS1935-28HP Kyllä Kyllä 440 x 270 x 43 ~26 mm
XGS1935-52 Kyllä Kyllä 440 x 270 x 43 ~26 mm
XGS1935-52HP Kyllä Kyllä 440 x 270 x 43 ~26 mm
GS1920-24V2 Kyllä Kyllä 441 x 131 x 44 ~26 mm
GS2220-28 Kyllä Kyllä 441 x 131 x 44 ~26 mm
GS1350-26HP Kyllä Kyllä 441 x 270 x 44 ~26 mm
GS1920-24HPV2 Kyllä Kyllä 441 x 270 x 44 ~26 mm
GS1920-48HPV2 Kyllä Kyllä 441 x 270 x 44 ~26 mm
XGS1930-28 Kyllä Kyllä 441 x 270 x 44 ~26 mm
XGS1930-52 Kyllä Kyllä 441 x 270 x 44 ~26 mm
XMG1930-30 Kyllä Kyllä 441 x 270 x 44 ~26 mm
GS2220-28HP Kyllä Kyllä 441 x 270 x 44 ~26 mm
GS2220-50HP Kyllä Kyllä 441 x 270 x 44 ~26 mm
XGS2220-30 Kyllä Kyllä 441 x 270 x 44 ~26 mm
XGS2220-30F Kyllä Kyllä 441 x 270 x 44 ~26 mm
XGS2220-54 Kyllä Kyllä 441 x 270 x 44 ~26 mm
XGS1930-28HP Kyllä Kyllä 441 x 330 x 44 ~26 mm
XGS1930-52HP Kyllä Kyllä 441 x 330 x 44 ~26 mm
XMG1930-30HP Kyllä Kyllä 441 x 330 x 44 ~26 mm
XMG2230-28HP Kyllä Kyllä 441 x 330 x 44 ~26 mm
XMG2230-52HP Kyllä Kyllä 441 x 330 x 44 ~26 mm
XGS2220-30HP Kyllä Kyllä 441 x 330 x 44 ~26 mm
XGS2220-54HP Kyllä Kyllä 441 x 330 x 44 ~26 mm
XGS2220-54FP Kyllä Kyllä 441 x 330 x 44 ~26 mm
XS3800-28 Kyllä Kyllä 441 x 360 x 44 ~26 mm
GS1350-18HP Kyllä Kyllä 330 x 230 x 44 ~76,3 mm
GS1900-24EP Kyllä Kyllä 330 x 230 x 44 ~76,3 mm
GS1915-24EP Kyllä Kyllä 330 x 230 x 44 ~76,3 mm
XS1930-10 Kyllä Kyllä 330 x 230 x 44 ~76,3 mm
XS1930-12F Kyllä Kyllä 330 x 230 x 44 ~76,3 mm
XS1935-12F Kyllä Kyllä 330 x 230 x 44 ~76,3 mm
XS1930-12HP Kyllä Kyllä 330 x 230 x 44 ~76,3 mm
XMG1915-18EP Kyllä Kyllä 330 x 230 x 44 ~76,3 mm
XGS1210-12  Ei Ei 250 x 104 x 27 Pöytämalli
XGS1250-12  Ei Ei 250 x 104 x 27 Pöytämalli
GS1900-8 Ei Ei 250 x 104 x 27 Pöytämalli
GS1900-8HP Ei Ei 250 x 104 x 27 Pöytämalli
GS1900-10HP Ei Ei 250 x 104 x 27 Pöytämalli
GS1915-8 Ei Ei 250 x 104 x 27 Pöytämalli
GS1915-8EP Ei Ei 250 x 104 x 27 Pöytämalli
XMG1915-10E Ei Ei 250 x 104 x 27 Pöytätietokone
XMG1915-10EP Ei Ei 250 x 104 x 27 Pöytätietokone
XGS1010-12  Ei Ei 250 x 104 x 27 Pöytämalli
GS1100-10HP Ei Ei 250 x 104 x 27 Pöytämalli
GS1100-16 Kyllä Ei 215 x 133 x 42 ~134 mm
GS1100-16S Kyllä Kyllä 215,5 x 133 x 44 ~134 mm
GS1200-5 Ei Ei 121 x 75 x 26 Pöytämalli
GS-105BV3 Ei Ei 121 x 75 x 26 Pöytämalli
GS1005HP Ei Ei 121 x 75 x 26 Pöytälaite
GS-108BV5 Ei Ei 126 x 51,8 x 24 Pöytämalli
GS-108SV2 Ei Ei 138,1 x 67,6 x 28,6 Pöytämalli
GS1200-5HPV3 Ei Ei 155 × 85 × 26 Pöytämalli
GS1200-8 Ei Ei 155 x 85 x 26 Pöytämalli
GS-108BV3 Ei Ei 155 x 85 x 26 Pöytämalli
XMG-105 Ei Ei 160 x 110 x 26 Pöytämalli
XMG-105HP Ei Ei 160 x 110 x 26 Pöytämalli
MG-105 Ei Ei 160 x 110 x 26 Pöytämalli
GS1200-10V3 Ei Ei 193 × 85 × 26 Pöytämalli
GS1200-8HPV3 Ei Ei 193 × 85 × 26 Pöytämalli
GS1200-5HPV2 Ei Ei 193 × 84 × 26 Pöytämalli
GS1350-6HP Ei Ei 193 x 84 x 26 Pöytämalli
GS1200-8HPV2 Ei Ei 240 x 105 x 26 Pöytämalli
GS1008HP Ei Ei 240 x 105 x 26 Pöytätietokone
XMG-108 Ei Ei 240 x 105 x 27 Pöytämalli
XMG-108HP Ei Ei 240 x 105 x 27 Pöytämalli
MG-108 Ei Ei 240 x 106 x 26 Pöytämalli
GS-105BV5 Ei Ei 82,5 x 46,8 x 24 Pöytämalli
GS-105SV2 Ei Ei 99,1 x 67,6 x 28,6 Pöytämalli
