Skenaario:
Suurissa verkoissa VPN:ää käytettäessä saattaa olla tarpeen peittää lähteen aliverkko IP-osoiteristiriitojen välttämiseksi. Tätä kutsutaan SNAT-asetukseksi.
Tässä opetusohjelmassa näytetään, miten USG-laite määritetään täydentämään SNAT-asetusta!
Vaiheittainen opas:
Tässä opetusohjelmassa selitetään, miten voit "peittää" paikallisen aliverkkosi tai välttää aliverkon päällekkäisyyttä, kun sama aliverkko on VPN-tunnelin etäosoitteessa. Tämä opetusohjelma edellyttää, että olet jo määrittänyt IPsec-yhdyskäytävän (IPsec Phase1):

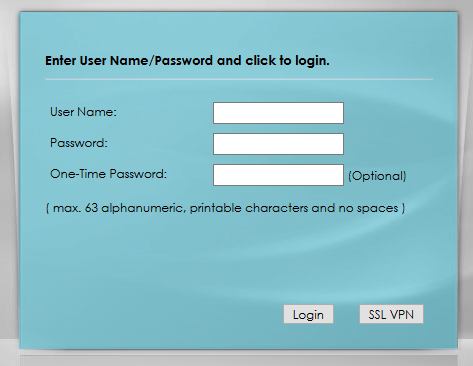

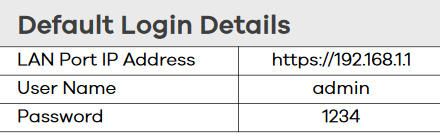

1. Kytke tietokone suoraan yhteen LAN-portista ja kirjaudu verkkokäyttöliittymään oletus IP 192.168.1.1.1:llä käyttäen oletustunnuksia admin/1234.

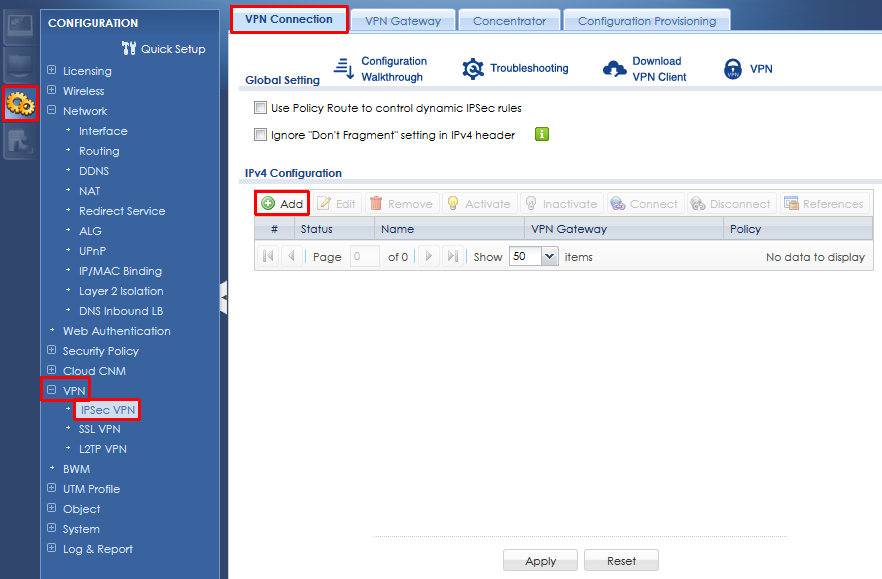

2. Siirry kohtaan Configuration (Määritys) > VPN > IPSec VPN > VPN Connection (VPN-yhteys) ja lisää uusi VPN-yhteys "Add" (Lisää) -painikkeella.

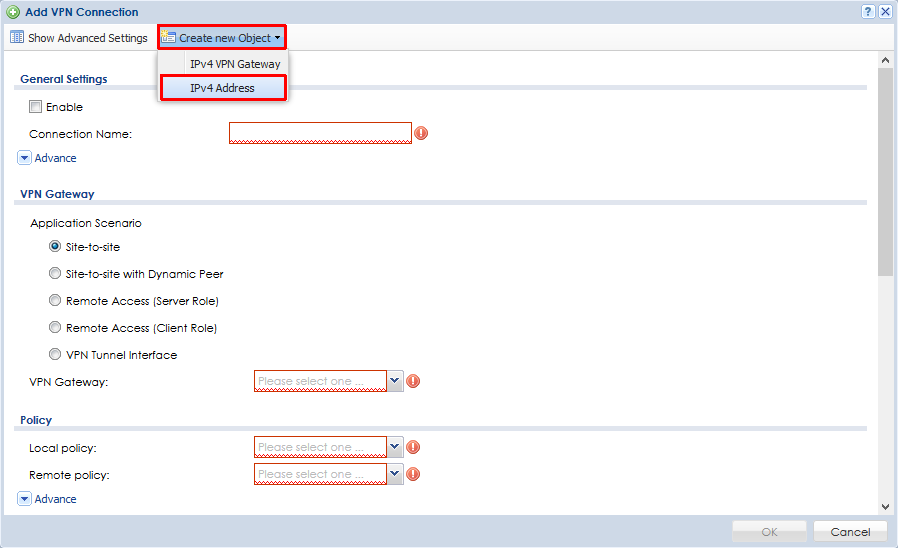

3. Luo uusi "Create new Object" -painikkeella uusi "IPv4 Address"-tyyppinen objekti.

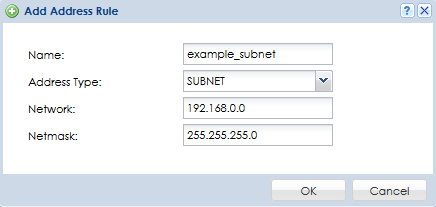

4. Luo paikallinen aliverkko-objekti ja etäaliverkko-objekti.
Huolehdi siitä, että valitset aliverkon, joka ei ole ristiriidassa minkään oman tai etäpaikan aliverkon kanssa!

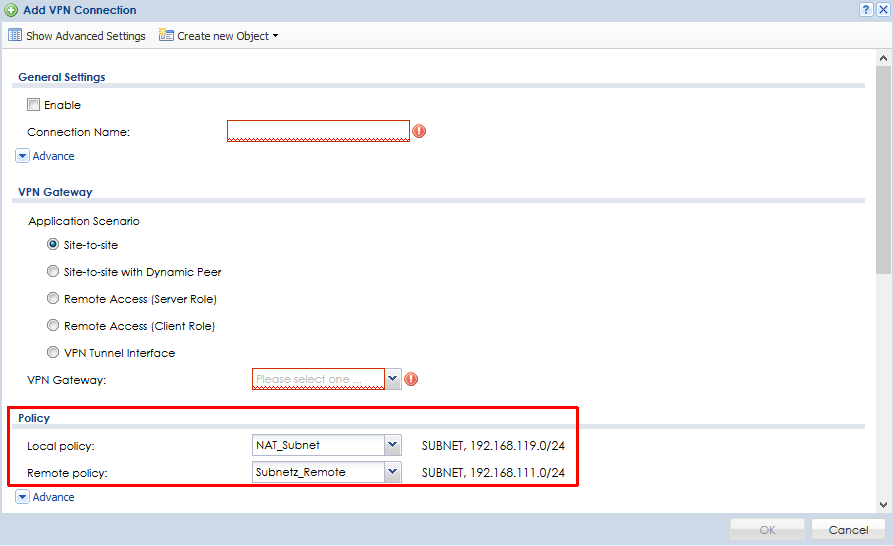

5. Molemmat luodut aliverkko-objektit on valittava "Paikalliseksi käytännöksi" ja "Etäkäytännöksi" VPN-yhteydessä.

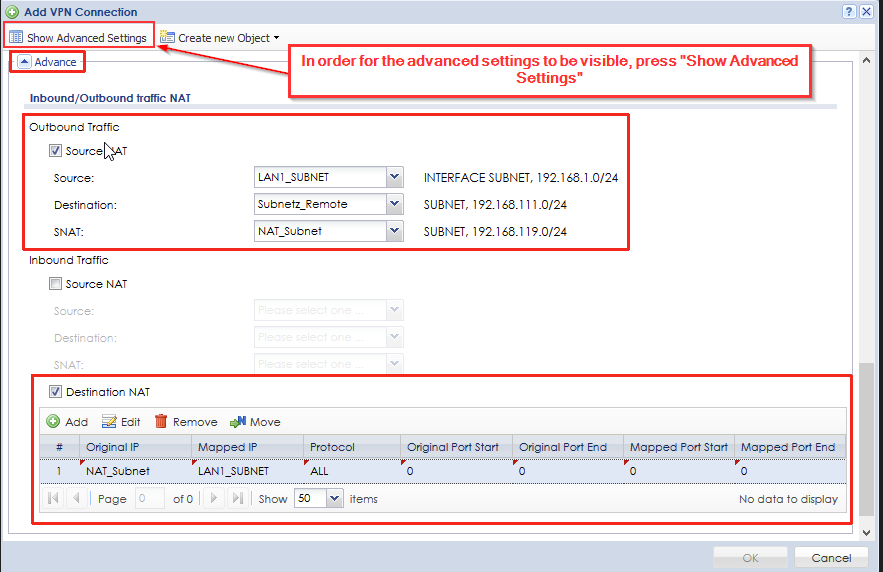

6. Vieritä sivun loppuun ja avaa "Advance"-nuoli konfiguroidaksesi "Inbound/Outbound traffic NAT"-osion (Jotta lisäasetukset tulevat näkyviin, paina "Show Advanced Settings"). Rastita "Source NAT" -valintaruutu, valitse "oikea" paikallinen aliverkkosi "Source" -lähteeksi, etäaliverkko "Destination" -kohteeksi ja "fake" -aliverkko "SNAT" -kohteeksi.
Rastita myös valintaruutu "Destination NAT", napsauta "Add" ja valitse "fake"-aliverkkosi "Original IP:ksi", paikallinen aliverkkosi "Mapped IP:ksi" ja napsauta "OK" VPN-yhteyden luomiseksi.

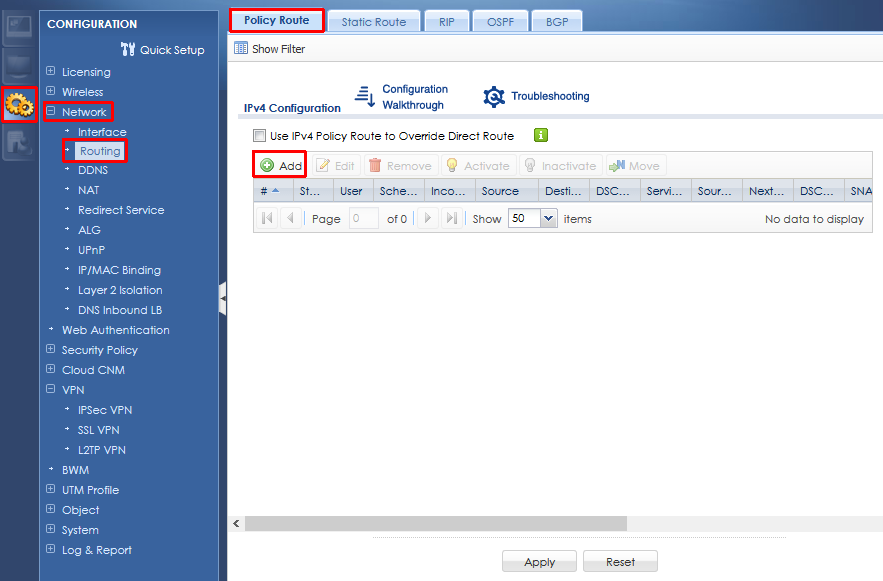

8. Siirry kohtaan Configuration (Määritys) > Network (Verkko) > Routing (Reititys) > Policy Route (Käytäntöreitti) ja napsauta "Add" (Lisää).

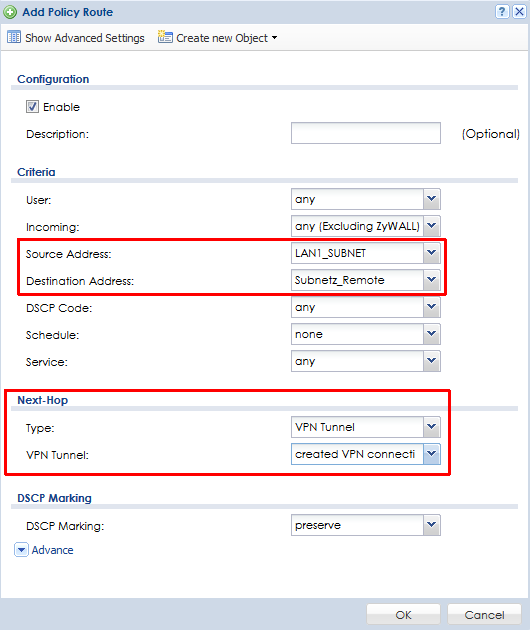

9. Valitse paikallinen aliverkkosi "Source Address" (lähdeosoite), etäaliverkko "Destination Address" (kohdeosoite), valitse "Next Hop" (seuraava hyppy) -kohdassa "Type" (tyyppi) "VPN Tunnel" (VPN-tunneli) ja valitse luotu VPN-yhteys "VPN Tunnel" (VPN-tunneli) -kohdaksi ennen kuin napsautat "OK".
Kun nämä asetukset on otettu käyttöön, etäsivusto ei tiedä todellista paikallista aliverkkoa, koska se käyttää "väärennettyä" aliverkkoa etäkäytäntönä sivustollaan.
Lisäksi: Jos sinun ja etäsivuston todellisessa aliverkossa olisi sama aliverkko, aliverkkojen päällekkäisyydestä johtuvat reititysongelmat vältettäisiin nyt.
